Deniz Motorları için Egzoz Yalıtımı: Battaniyeler, Boru Yalıtım Malzemeleri ve Isı Koruması

Gemi motor odalarında kontrolsüz egzoz ısısı için çok az yer vardır.

Egzoz boruları, yükselticiler, dirsekler, manifoldlar ve susturucular, yakındaki hortumları, kabloları, ekipmanları, yapısal yüzeyleri ve personel erişim alanlarını etkileyebilecek kadar yüksek sıcaklıklarda çalışabilir. Kapalı bir makine dairesinde, bir egzoz bileşeninin yaydığı ısı, mekanın genel termal yüküne de katkıda bulunabilir.

düzgün bir şekilde tasarlanmışdeniz egzoz izolasyonuBu sistem, ısıyı kontrol altında tutmaya yardımcı olur ve termal korumayı ihtiyaç duyulan yere yönlendirir.

Denizcilik uygulamalarında, yalıtımın kendisi çözümün sadece bir parçasıdır. Sistem ayrıca titreşime, neme, tuzlu suya maruz kalmaya, kısıtlı erişime ve rutin motor bakımına da uyum sağlamalıdır.

BSTFLEX üretiregzoz ısı kalkanı yalıtımıAyrıca deniz araçlarının egzoz boruları, yükselticileri, dirsekleri, manifoldları, turboşarjları ve diğer yüksek sıcaklık bileşenleri için özel termal koruma sistemleri.

Deniz araçlarında egzozdan kaynaklanan ısı, kuru egzoz sistemiyle başlar.

Öncelikle, termal koruma gerektiren sıcak egzoz bölümleri ile bunlardan korunması gereken çevre bileşenler arasında bir ayrım yapılması gerekir.

Tipik bir deniz dizel motoru kurulumu şunları içerebilir:

Motor → Egzoz Manifoldu → Turboşarj → Egzoz Yükseltici → Dirsek → Egzoz Borusu → Susturucu

Her bölüm aynı yalıtım yapısına ihtiyaç duymaz.

Düz borularda çıkarılabilir boru izolasyonu kullanılabilir.

Geniş dirsekler için şekillendirilmiş bir battaniye gerekebilir.

Turboşarjlı cihazlar için özel olarak tasarlanmış bir koruyucu örtü gerekebilir.

Yakındaki bir yakıt hattı ayrı bir ısı kalkanı gerektirebilir.

Bu bileşen tabanlı yaklaşım, özellikle denizcilik ekipmanlarında önemlidir çünkü genellikle alan, havalandırma ve servis erişimi sınırlıdır.

Denizcilikte Egzoz Yalıtımının Kullanıldığı Yerler

Denizcilik egzoz sistemlerinde termal koruma, bir geminin egzoz sisteminin birçok alanına uygulanabilir.

Egzoz Yükselticileri

Yükseltici borular genellikle makine dairesi ekipmanlarına ve yapısal bileşenlere yakın konumlandırılır.

Çıkarılabilir bir yalıtım örtüsü, montaj noktalarına ve servis alanlarına erişimi korurken sıcak yüzeyi kaplayabilir.

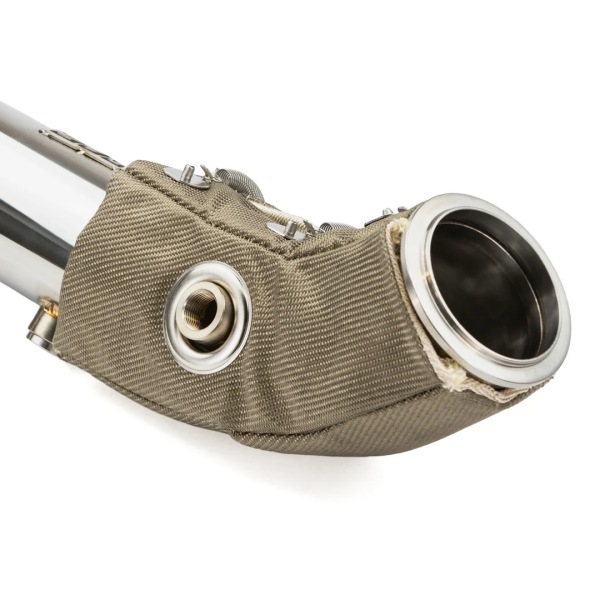

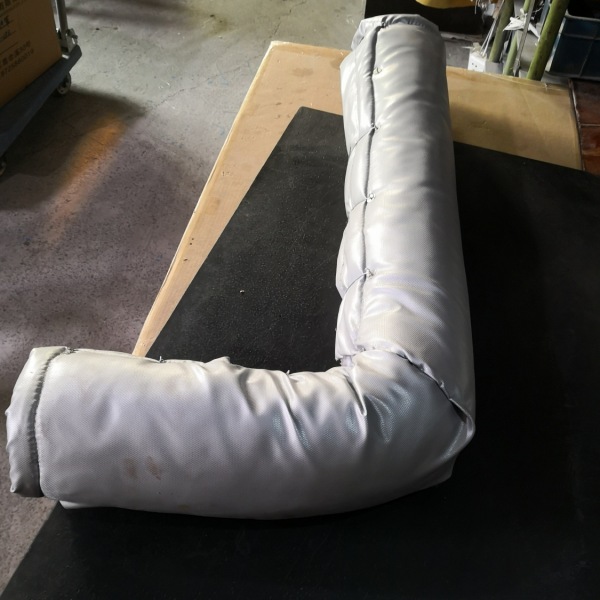

Egzoz Dirsekleri

Dirseklerin geometrisi sürekli değiştiği için geleneksel sargılama yöntemi daha karmaşık hale gelir.

Şekillendirilmiş bir ısı yalıtım örtüsü, kıvrımı takip ederek bileşen çevresinde daha tutarlı bir kaplama sağlayabilir.

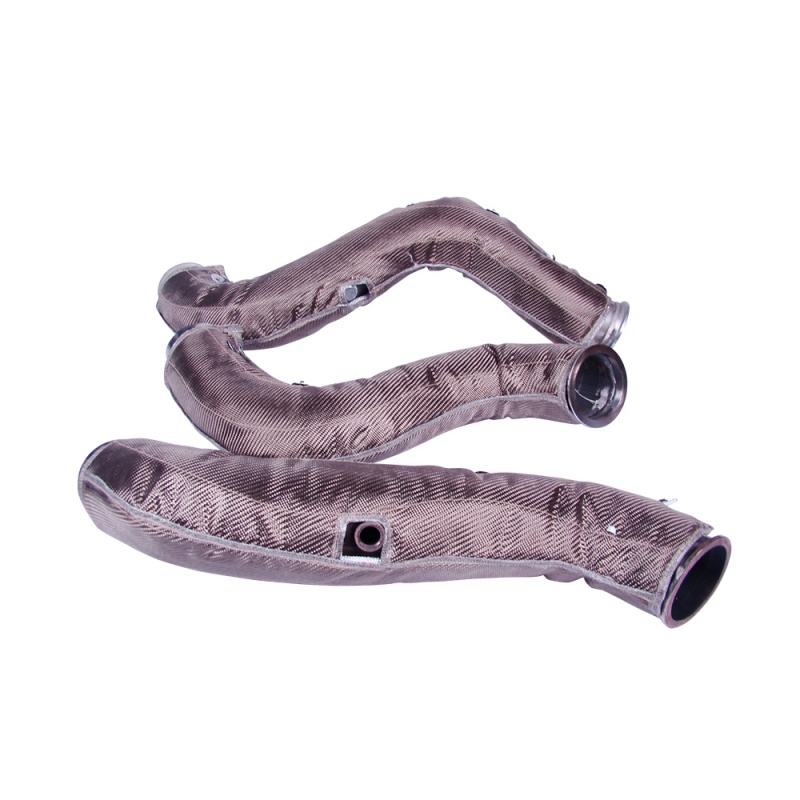

Egzoz Boruları

Daha uzun düz bölümler şu yöntemlerle yalıtılabilir:

• çıkarılabilir boru örtüleri;

• esnek yalıtım;

• yüksek sıcaklık kılıfları;

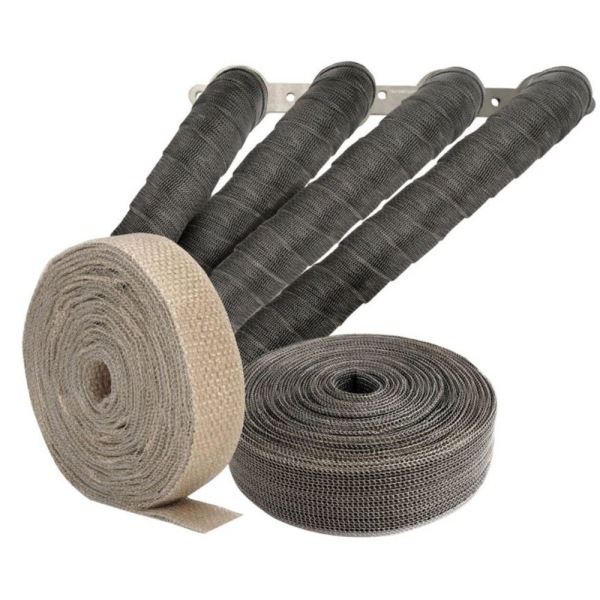

• egzoz sargısı;

• Çok katmanlı yalıtım ceketleri.

Uygun seçim, sıcaklığa, çapa, boşluğa ve bakım gereksinimlerine bağlıdır.

Egzoz Manifoldları

Emme manifoldları, kompakt ve yüksek sıcaklığa dayanıklı bileşenlerdir ve çevrelerindeki motor bölmesine önemli miktarda ısı yayabilirler.

Uygun bir şekildeegzoz manifoldu izolasyon battaniyesiÇoklu borunun geometrisine uyum sağlarken aynı zamanda ısı yalıtımı da sağlayabilir.

Turboşarjlar

Turboşarj gövdeleri, karmaşık geometrileri ve yüksek bölgesel sıcaklıkları nedeniyle genellikle özel şekilli yalıtıma ihtiyaç duyar.

Düzensiz bir parçanın etrafına düz bir sargı sarmaya çalışmak yerine, gövdenin etrafına özel bir sargı üretilebilir.

Egzoz Susturucuları

Büyük susturucuların dış yüzey alanı oldukça geniştir.

Çıkarılabilir bir yalıtım kılıfı, susturucudan ısı salınımını azaltırken, bakım sırasında ayrı bölümlerin çıkarılmasına da olanak tanır.

---

Denizcilikte Egzoz Sistemlerinin Sökülebilir İzolasyona İhtiyaç Duymasının Sebepleri

Denizcilik ekipmanları statik bir kurulum değildir.

Motorlar, kullanım ömürleri boyunca muayene, bakım ve parça değişimine ihtiyaç duyarlar.

Egzoz bağlantısına şu nedenlerle erişilmesi gerekebilir:

• Cıvata kontrolü;

• Conta değişimi;

• boru muayenesi;

• Sensör bakımı;

• Flanş bakımı;

• Egzoz kaçağı incelemesi.

Eğer yalıtım malzemesi egzoz hattının tamamına kalıcı olarak yapıştırılmış veya sarılmışsa, bileşene erişmek için yalıtımın kesilmesi gerekebilir.

Adeniz egzoz izolasyon battaniyesifarklıdır.

Battaniye, teknisyenlerin şunları yapabilmesi için mekanik sabitleme ile tasarlanabilir:

1. Bağlantı sistemini gevşetin;

2. Gerekli bölümü kaldırın;

3. Egzoz bileşenini inceleyin;

4. bakım işlemlerini gerçekleştirmek;

5. Yalıtım malzemesini yeniden takın.

Bu özellik, sökülebilir yapıyı özellikle ticari gemiler, iş tekneleri, deniz jeneratörleri ve servis kolaylığının önemli olduğu diğer ekipmanlar için kullanışlı hale getirir.

---

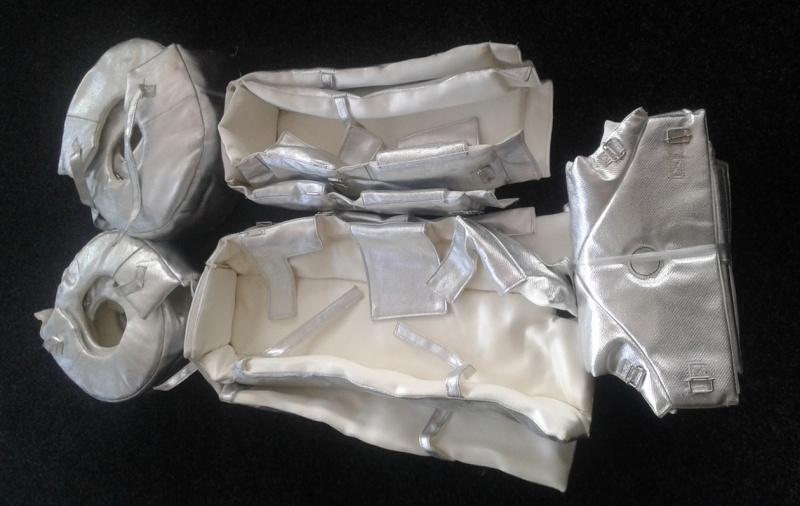

Denizcilik Egzoz Örtüsü Yapımı

Deniz egzoz örtüsü normalde birkaç işlevsel katmandan oluşur.

Yapının kesin şekli, egzoz sıcaklığına ve çalışma ortamına bağlıdır.

Sıcak Taraf Katmanı

İç yüzey egzoz bileşenine bakar.

Olası malzemeler şunlardır:

• fiberglas kumaş;

• yüksek silika içerikli kumaş;

• paslanmaz çelik ağ;

• paslanmaz çelik folyo;

• diğer yüksek sıcaklık tekstil ürünleri.

Sıcak taraf katmanı, yalıtım çekirdeğini egzoz bileşeniyle doğrudan temastan korur ve gerekli sıcaklık direncini sağlar.

Yalıtım Çekirdeği

Çekirdek, ana ısı direncini sağlar.

Kullanım amacına bağlı olarak, battaniye şunları içerebilir:

• fiberglas yalıtım;

• yüksek sıcaklığa dayanıklı mineral veya seramik tipi yalıtım;

• silika bazlı yalıtım;

• diğer mühendislik ürünü termal malzemeler.

Çekirdek kalınlığı, gerekli termal performansa ve mevcut montaj alanına göre ayarlanabilir.

Dış Kapak

Dış yüzey, battaniyeyi deniz ortamından ve mekanik işlemlerden korur.

Kullanım amacına bağlı olarak, dış yapıda şunlar kullanılabilir:

• kaplanmış fiberglas;

• yüksek sıcaklığa dayanıklı tekstil;

• Silikon kaplı kumaş;

• paslanmaz çelik ağ;

• diğer koruyucu malzemeler.

Bağlama Sistemi

Deniz battaniyelerinde şunlar kullanılabilir:

• paslanmaz çelik kancalar;

• yaylar;

• tel bağlama;

• kayışlar;

• tokalar;

• Dikilerek sabitlenen bağlantı sistemleri.

Paslanmaz çelik donanım, özellikle korozyon direncinin önemli olduğu yerlerde kullanışlıdır.

---

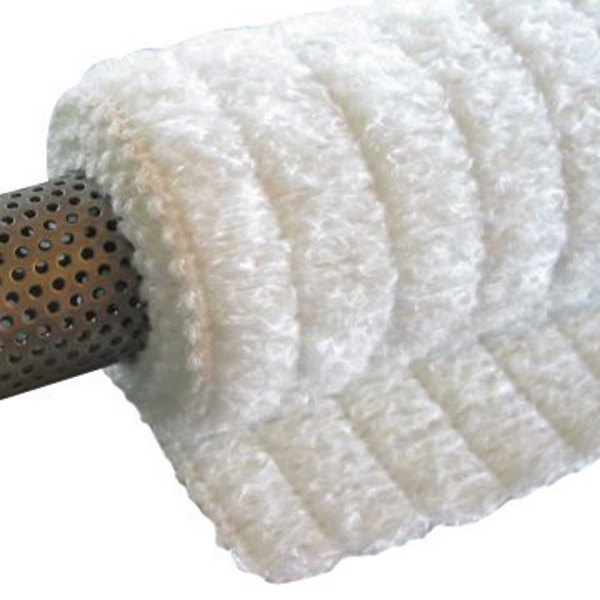

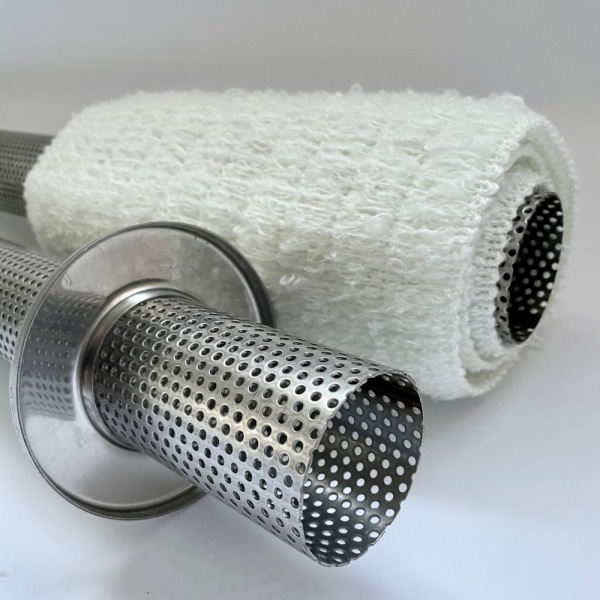

Deniz Egzoz Borusu Yalıtımı

Her egzoz hattı tamamen özel bir örtü gerektirmez.

Nispeten basit boru geometrisi için,deniz egzoz yalıtımıPratik bir yalıtım çözümü sağlayabilir.

Gecikmeli işlem özellikle şu durumlar için uygundur:

• düz egzoz boruları;

• daha küçük çaplı boru;

• kesintisiz boru bölümleri;

• Karmaşık kesimlerin gereksiz olduğu alanlar.

Yalıtım malzemesi esnek bölümler halinde temin edilebilir ve borunun etrafına sabitlenebilir.

Şekillendirilmiş bir örtüye kıyasla, yalıtım malzemesi uzun ve kesintisiz boru hatlarında montajı basitleştirebilir.

Ancak, boru şunları içeriyorsa:

• flanşlar;

• denetim noktaları;

• keskin virajlar;

• sensör bağlantıları;

• Genleşme derzleri;

Fabrikasyon bir battaniye daha iyi kullanım kolaylığı sağlayabilir.

---

Denizcilikte egzoz yalıtımında nem dikkate alınmalıdır.

Sıcaklık, denizcilik sektöründe yalıtım tasarımının yalnızca bir parçasıdır.

Bir gemi, yalıtımın aşağıdakilerle karşılaşabileceği bir ortamda çalışır:

• nem;

• yoğunlaşma;

• tuz püskürtmesi;

• temizleme suyu;

• yağ buharı;

• yakıt kirliliği.

Bu nedenle, dış kaplama, gerçek çalışma ortamına göre seçilmelidir.

Yüksek sıcaklığa dayanıklı bir yalıtım çekirdeği termal olarak iyi performans gösterebilir, ancak kullanım sırasında mekanik bütünlüğünü korumak için yine de koruyucu bir dış yapıya ihtiyaç duyar.

Örtü, egzoz bileşeninin etrafında gereksiz yere su birikmesini önleyecek şekilde tasarlanmalıdır.

---

Titreşim Tasarımı Değiştirir

Deniz motorları sürekli titreşim üretir.

Egzoz sistemi, çevresindeki ekipmanlara göre hareket edebilir.

Yalıtım şu durumlarda potansiyel sorunlara yol açabilir:

• Braketlere sürtünüyor;

• komşu borularla temas halindedir;

• çok sıkı monte edilmiş;

• Desteklenmeyen kenarları vardır;

• Yetersiz bağlantı kullanıyor.

Dolayısıyla bir deniz egzoz örtüsü, ısıya dayanıklı bir kumaştan daha fazlasına ihtiyaç duyar.

Montajın tamamı şu hususları dikkate almalıdır:

Isı direnci + esneklik + aşınma direnci + sabitleme + boşluk

Bu, karmaşık bir deniz egzoz sistemine genel yalıtım ürünlerini uyarlamak yerine, özel battaniye yapımının genellikle tercih edilmesinin nedenlerinden biridir.

---

Deniz Egzoz Borularının Çevresindeki Boşluk

Bir örtü, asla çevresindeki motor bölmesinden bağımsız olarak tasarlanmamalıdır.

Yalıtım kalınlığını belirlemeden önce, egzoz bileşeni ile aşağıdaki noktalar arasındaki mesafeyi kontrol edin:

• kablolama;

• hortumlar;

• yakıt sistemleri;

• hidrolik hatlar;

• motor bağlantı parçaları;

• yapısal elemanlar;

• akustik yalıtım;

• servis panelleri.

Kalın bir yalıtım örtüsü eklemek, egzoz tertibatının dış çapını önemli ölçüde değiştirebilir.

Kalabalık bir makine dairesinde, mevcut boşluk, uygulanabilir maksimum yalıtım kalınlığını belirleyebilir.

Dolayısıyla doğru soru şu değildir:

“Yalıtım malzemesini ne kadar kalın yapabiliriz?”

Şöyledir:

“Gerekli ısı yalıtım performansını ve mekanik boşluğu korurken ne kadar yalıtım malzemesi kullanabiliriz?”

---

Deniz Motor Odaları için Isı Koruması

Makine dairesi, birden fazla bağımsız ısı kaynağı içerebilir.

Bunlar şunları içerebilir:

• egzoz manifoldları;

• turboşarjlar;

• egzoz boruları;

• jeneratörler;

• hidrolik sistemler;

• motor yüzeyleri.

Egzoz yalıtımı, toplam ısı yüküne önemli katkıda bulunan faktörlerden birini azaltmaya yardımcı olabilir.

Bu, hassas ekipmanların etrafındaki termal ortamı iyileştirebilir.

Potansiyel olarak koruma altına alınan bileşenler şunlardır:

• kablo demetleri;

• elektrikli ekipman;

• kontrol sistemleri;

• hortumlar;

• sensörler;

• yakıt sistemi bileşenleri.

Personel güvenliği de dikkate alınması gereken bir diğer husustur.

Açıkta kalan egzoz bileşenlerinin erişilebilir yüzey sıcaklığının düşürülmesi, bakım sırasında kazara temastan kaynaklanan riskin azaltılmasına yardımcı olabilir.

---

Denizcilikte Egzoz Örtüsü mü Yoksa Egzoz Sargısı mı?

Egzoz sargısı, belirli boru uygulamalarında hala kullanışlıdır.

Aşağıdaki durumlarda pratik olabilir:

• Boru nispeten basittir;

• Geometrisi ağırlıklı olarak boru şeklindedir;

• Kalıcı kurulum kabul edilebilir;

• Boruya sık sık erişim gerekmez.

Sökülebilir deniz egzoz örtüsü şu durumlarda daha cazip hale gelir:

• Bu bileşenin karmaşık bir geometrisi var;

• Bakım erişimi gereklidir;

• Yalıtım kalınlığı kontrol edilmelidir;

• Egzoz bölümü geniştir;

• Kurulumun belirli bir dış yüzey kaplamasına ihtiyacı vardır;

• Yalıtım malzemesi periyodik olarak çıkarılmalıdır.

Bazı deniz sistemlerinde her iki yöntem de kullanılabilir.

Örneğin:

düz boru → yalıtım

karmaşık dirsek → çıkarılabilir battaniye

turboşarj → takılı battaniye

yakındaki yapısal panel → yansıtıcı ısı kalkanı

Bu hibrit yaklaşım, yalıtım sisteminin egzoz tesisatının her bir parçasına uyum sağlamasına olanak tanır.

---

Denizcilikte Egzoz Yalıtımı İçin Malzeme Seçimi

Farklı deniz egzoz sistemlerinin farklı gereksinimleri vardır.

Fiberglas

Genel amaçlı yüksek sıcaklık tekstil üretimi için pratik bir seçenek.

Şunlar için kullanılabilir:

• battaniyeler;

• geride;

• sarmalar;

• koruyucu kapaklar.

Yüksek Silika

Yüksek sıcaklıktaki sıcak taraf uygulamaları için daha güçlü bir aday.

Şunlara entegre edilebilir:

• battaniye yüzeyleri;

• sarmalar;

• Yüksek sıcaklık yalıtım düzenekleri.

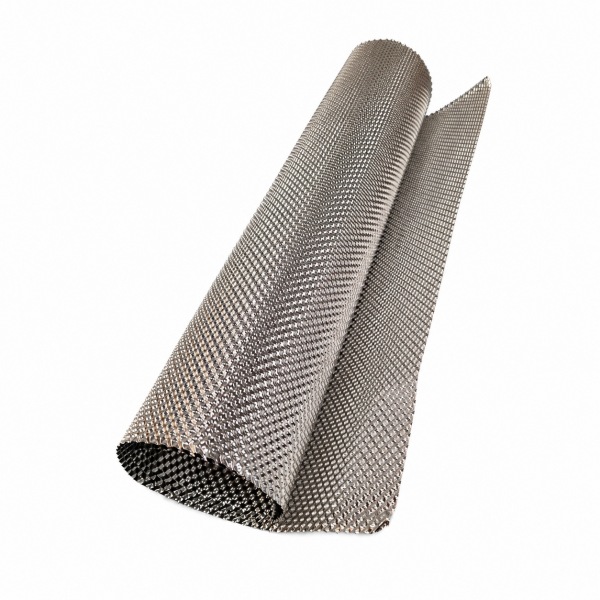

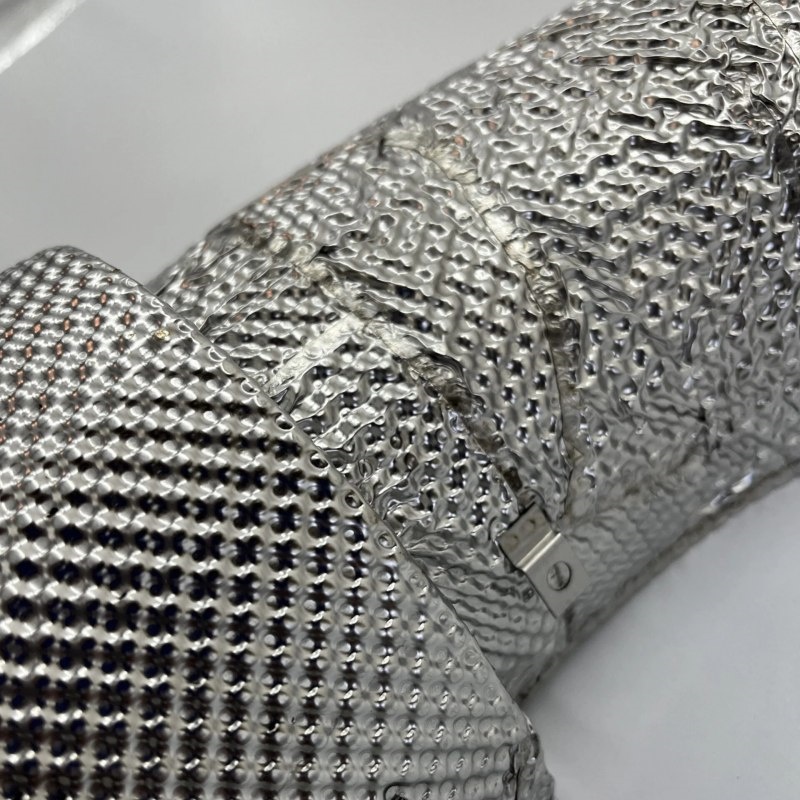

Paslanmaz çelik

Yalıtımın ek mekanik korumaya ihtiyaç duyduğu durumlarda kullanışlıdır.

Paslanmaz çelik şu amaçlarla kullanılabilir:

• ağ;

• folyo;

• koruyucu yüzey;

• ısı kalkanı malzemesi.

Alüminyum

Hafif yapının önemli olduğu yansıtıcı bariyerler için kullanışlıdır.

Yüksek Sıcaklık Yalıtım Çekirdeği

Temel amaç sadece koruyucu bir tekstil örtüsü sağlamak değil, ısı transferini azaltmak olduğunda kullanılır.

Son yapım aşamasında, tek bir malzemeye bağlı kalmak yerine, bu malzemelerin birkaçı bir arada kullanılabilir.

---

Denizcilikte Kullanılan Egzoz Yalıtım Örtüsünün Tasarımı

Özel olarak tasarlanmış bir örtü, egzoz bileşeninin fiziksel geometrisine uygun olmalıdır.

Önemli boyutlar şunlardır:

Boru dış çapı

Bu, boru örtüsünün temel çevresini belirler.

Yalıtımlı uzunluk

Bu, egzoz sisteminin ne kadarının kaplanması gerektiğini belirler.

Bükme yarıçapı

Dirsekler ve kavisli bölümler için önemlidir.

Flanş boyutları

Cıvatalara ve bağlantılara erişimin sağlanması gereklidir.

Bileşen çıkıntıları

Sensörler, braketler, aktüatörler ve diğer çıkıntılar dikkate alınmalıdır.

Mevcut indirim

Battaniye, makine dairesinin etrafındaki boşluğa sığmalıdır.

Bağlantı yeri

Montajdan sonra bağlantı elemanlarına erişim mümkün olmalıdır.

Karmaşık montajlar için, battaniye deseninin geliştirilmesinde fotoğraflar ve çizimler faydalıdır.

---

Bir Üreticiye Denizcilik Egzoz Örtüsü Nasıl Belirtilir?

Faydalı bir teklif talebi (RFQ) şunlardan daha fazlasını içermelidir:

“Deniz egzoz örtüsü, yüksek sıcaklık.”

Lütfen mümkün olduğunca aşağıdaki bilgileri sağlayın.

Egzoz Verileri

• egzoz bileşeni tipi;

• boru çapı;

• genel boyutlar;

• çalışma sıcaklığı;

• maksimum sıcaklık.

Kurulum Bilgileri

• Gemi veya ekipman türü;

• Motor modeli (varsa);

• İç mekan veya dış mekan kurulumu;

• Mevcut izin.

Çevresel Koşullar

• Tuz maruziyeti;

• nem;

• petrol kirliliği;

• titreşim;

• Temizlik gereksinimleri.

Bakım Gereksinimleri

• kalıcı veya çıkarılabilir;

• beklenen kaldırma sıklığı;

• hizmet erişim noktaları.

Performans Gereksinimleri

• istenen dış yüzey sıcaklığı;

• maksimum battaniye kalınlığı;

• gerekli ısı azaltımı;

• Personel koruma gereksinimleri.

Üretim Bilgileri

• prototip miktarı;

• yıllık hacim;

• Gerekli teslimat programı.

Bu bilgiler, yalıtım üreticisine genel bir yalıtım örtüsü tedarik etmek yerine, yapıyı seçmek için yeterli ayrıntıyı sağlar.

---

Ticari Gemiler için Deniz Egzoz Yalıtımı

Ticari gemiler genellikle şunlara daha fazla önem verir:

• dayanıklılık;

• hizmet verebilirlik;

• tekrarlanabilirlik;

• korozyon direnci;

• Uzun çalışma saatleri.

Çıkarılabilir battaniye sistemi, tanımlanabilir bölümlere ayrılabilir.

Örneğin:

Bölüm A — Çoklu

Bölüm B — Turboşarj

C Bölümü — Yükseltici

Bölüm D — Dirsek

Bölüm E — Egzoz Borusu

Bu da inceleme ve değiştirme işlemlerini daha kolay hale getiriyor.

Yalıtım sisteminin bir bölümü hasar görürse, tüm sistemin değiştirilmesi gerekmez.

---

Deniz Jeneratörü Egzoz İzolasyonu

Deniz jeneratörleri, egzoz izolasyonu konusunda bir başka yaygın gereksinim doğurmaktadır.

Jeneratör egzoz boruları şu noktalardan geçebilir:

• motor odaları;

• makine daireleri;

• kapalı bölmeler;

• konaklama yerlerine bitişik alanlar.

Havalandırmanın sınırlı olduğu yerlerde ısı kontrolü özellikle önemlidir.

Çıkarılabilirjeneratör egzoz borusu izolasyon örtüsüDüz borular, dirsekler ve susturucular etrafında tasarlanabilir.

Yalıtım, yakındaki kablo güzergahları ve ekipmanlarla da uyumlu hale getirilebilir.

BSTFLEX, gerekli boyutlara ve çalışma koşullarına uyarlanabilen özel jeneratör egzoz izolasyon çözümleri üretmektedir.

---

Muayene ve Değiştirme

Deniz araçlarının egzoz yalıtımı, gelişmekte olan mekanik sorunları gizlememeli.

Rutin bakım sırasında teknisyenler şunları kontrol etmelidir:

• genel koşul;

• bağlantı donanımı;

• dış kaplama;

• aşınma bölgeleri;

• açıkta kalan dikişler;

• Petrol kirliliğine dair kanıtlar;

• Egzoz kaçağı belirtileri.

Egzoz bileşeninin kendisini incelemek için gerektiğinde yalıtım malzemesi çıkarılmalıdır.

Bu da sökülebilir yapıların değerli olmasının bir başka nedenidir.

Isı koruma sistemi, bakımı engellemek yerine desteklemelidir.

---

Mevcut Denizcilik Egzoz Yalıtım Sisteminin İyileştirilmesi Gerektiğine Dair İşaretler

Bir deniz egzoz izolasyon sisteminin yeniden tasarlanması şu durumlarda gerekebilir:

• Yakındaki bileşenler hala aşırı ısınıyor;

• Dış battaniye yüzeyi aşırı derecede sıcak;

• Yalıtım malzemesi sürekli olarak yer değiştiriyor;

• Bağlantı elemanları gevşer;

• Kumaş, bitişik parçalara sürtünüyor;

• Su veya yağ kirlenmesi dış katmana zarar verir;

• Servis teknisyenleri egzoza ulaşmak için yalıtım malzemesini kesmek zorundadır;

• Egzozun büyük bölümleri açıkta kalıyor.

Bu sorunlar, yalıtım malzemesinin kendisinin uygunsuz olduğu anlamına gelmez.

Temel sorun şu olabilir:

• Yetersiz kalınlık;

• kötü uyum;

• yanlış malzeme kombinasyonu;

• Yetersiz bağlama;

• Yetersiz boşluk;

• Uygun olmayan dış kaplama.

---

Denizcilikte egzoz ısı koruması bir sistem olarak tasarlanmalıdır.

En iyi deniz egzoz izolasyonu, mutlaka en yüksek sıcaklık derecesine sahip malzeme olmak zorunda değildir.

Başarılı bir sistem, geminin gerçek koşulları altında çalışmalıdır.

Bu da şunları dikkate almak anlamına gelir:

sıcaklık

geometri

temizlik

titreşim

nem

korozyon

Bakım

mekanik koruma

kurulum

Çıkarılabilir bir örtü bir bileşen için doğru çözüm olabilirken, esnek yalıtım veya yansıtıcı bir ısı kalkanı başka bir bileşen için daha uygun olabilir.

Amaç, yeni bir bakım veya ambalajlama sorunu yaratmadan egzoz ısısını kontrol etmektir.

---

BSTFLEX'ten Özel Denizcilik Egzoz Örtüleri

BSTFLEX, aşağıdakiler dahil olmak üzere denizcilik egzoz sistemleri için özel termal koruma çözümleri sunmaktadır:

• Deniz egzoz örtüleri;

• egzoz borusu izolasyonu;

• egzoz yükseltici izolasyonu;

• egzoz dirsek battaniyeleri;

• manifold izolasyonu;

• turboşarj örtüleri;

• jeneratör egzoz izolasyonu;

• egzoz yalıtımı;

• Metal ısı kalkanları.

Özel tasarım battaniyeler aşağıdaki özelliklere göre geliştirilebilir:

• bileşen boyutları;

• çizimler;

• fotoğraflar;

• çalışma sıcaklığı;

• gerekli yalıtım kalınlığı;

• kurulum izni;

• Bağlantı gereksinimleri.

Yapı, yüksek sıcaklığa dayanıklı kumaşlar, yalıtım çekirdekleri, paslanmaz çelik bileşenler ve koruyucu dış malzemelerin kombinasyonları kullanılarak, uygulamaya göre seçilebilir.

Sökülebilir izolasyon gerektiren denizcilik uygulamalarında, battaniye, bakım sırasında kritik egzoz bağlantılarına erişim sağlamak için bölümlere ayrılabilir.

Özel Denizcilik Egzoz Yalıtım Çözümü Talep Edin

Deniz egzoz sistemi için izolasyon malzemesi temin ediyorsanız, BSTFLEX gönderin:

• egzoz borusu veya bileşen boyutları;

• çalışma sıcaklığı;

• fotoğraflar veya çizimler;

• gerekli yalıtımlı alanlar;

• mevcut izin;

• deniz işletme ortamı;

• Beklenen miktar.

BSTFLEX daha sonra uygun bir kombinasyon önerebilir.deniz egzoz örtüsü, boru izolasyonu, egzoz yalıtımı ve ısı kalkanıBelirli kurulum için.
