Çok küçük bir alüminize ısı kılıfı takılması zor olabilir, korunan tertibatı sıkıştırabilir veya yansıtıcı tabakaya zarar verebilir. Aşırı büyük bir kılıf ise amaçlanan ısıya maruz kalan alandan uzaklaşabilir, çevredeki bileşenlerle sorun yaratabilir ve tutarlı OEM montajını daha zor hale getirebilir.
Bu nedenle doğru boyutlandırma, tamamlanan bileşenin gerçek boyutları ve kılıfın takılacağı yöntemle başlar.
BSTFLEX, otomotiv kablo demetleri, kablolar, hortumlar ve akışkan hatları için boru şeklinde, dikilmiş, sarma, cırt cırtlı, çıtçıtlı ve kendiliğinden kapanan yapı tasarımlarında alüminize ısı koruyucu kılıflar üretmektedir.
Isı kılıfı boyutları, yapıya bağlı olarak birkaç farklı şekilde tanımlanabilir.
Yaygın boyut terimleri şunları içerir:
Bu boyutlar birbirinin yerine kullanılamaz.
Borulu örgü manşon, dikilmiş borulu manşon ve sarma ısı kalkanı; çok farklı başlangıç boyutlarından üretilirken aynı hortum çapına uydukları şeklinde tanımlanabilir.
Çoğu kablo demeti ve hortum uygulaması için boyutlandırma, korunan bileşenin dış çapı ile başlar.
Yalnızca şunları kullanmayın:
Bu teknik özellikler, bileşenin diğer yönlerini açıklar ve manşonun içine uyması gereken gerçek dış çapı mutlaka göstermez.
Tamamlanan montajı, termal korumanın takılacağı tam kesitte ölçün.
Bir hortum iç çapına göre satılıyor olabilir, ancak koruyucu kılıf hortumun dışına takılır.
Bitmiş hortum dış çapı şunları içerir:
Bu nedenle, aynı nominal iç çapa sahip iki hortum farklı ısı kılıfı boyutları gerektirebilir.
OEM projeleri için, mümkün olduğunca hortum teknik resminden gerçek hortum dış çapını ve toleransını sağlayın.
Bir kablo demeti her zaman mükemmel dairesel bir demet değildir.
Demet şunları içerebilir:
Korunan bölüm boyunca birkaç noktayı ölçün ve hem normal hem de maksimum demet boyutlarını kaydedin.
Demet daireselden ziyade belirgin şekilde ovalse, genişlik ve kalınlık ölçümleri tek bir tahmini çaptan daha yararlı olabilir.
Geçmeli bir ısı kılıfı için, fiziksel olarak kılıftan geçmesi gereken en büyük bileşen gerekli boyutu belirleyebilir.
Bu, hortum veya kablonun kendisi olmayabilir.
Kontrol edici boyut şu olabilir:
Borusal bir kılıf seçmeden önce bu bileşenleri ölçün.
Nispeten kompakt bir kablo demetine sahip olan ancak demet gövdesinden önemli ölçüde daha geniş bir konnektör içeren bir kablo demeti düşünün.
Borusal bir kılıf yalnızca kablo demeti çapına göre seçilirse, konnektör kılıftan geçmeyebilir.
Olası çözümler şunları içerir:
En uygun çözüm, OEM montaj sırasına ve gerekli nihai uyuma bağlıdır.

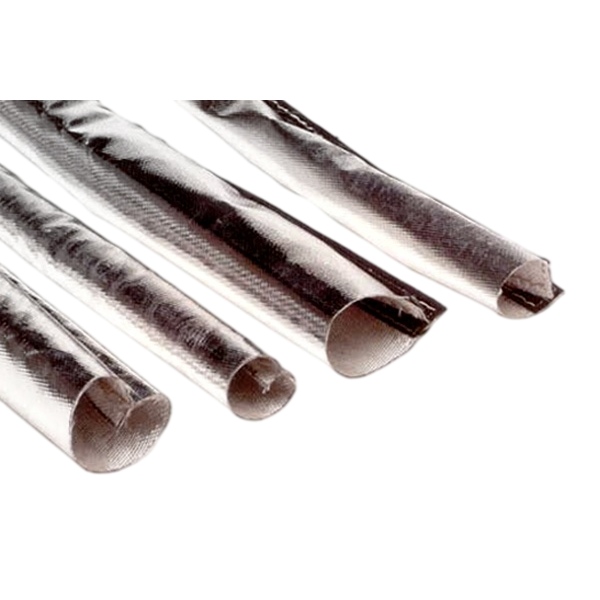

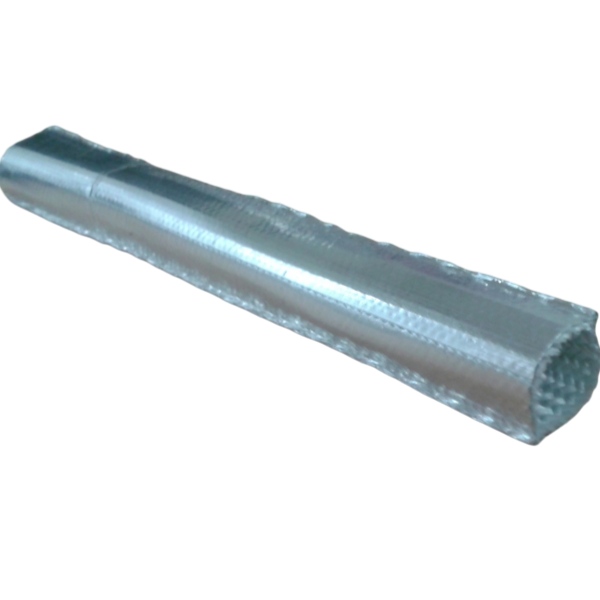

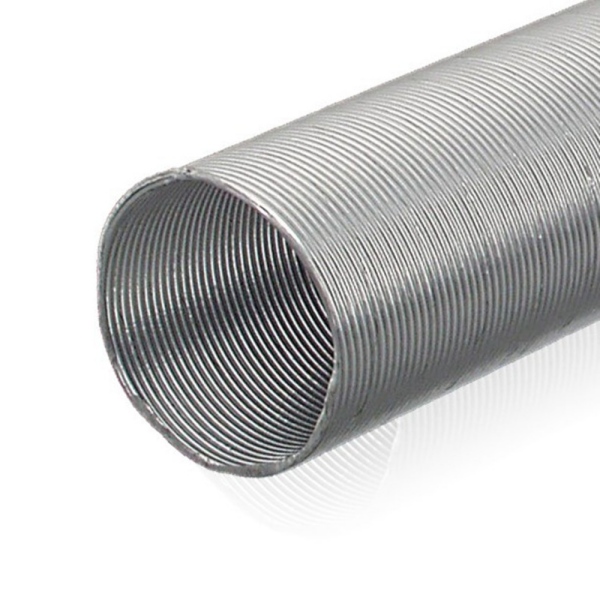

Boru biçimindeki bir ısı kılıfı, korunan bileşenin üzerine takılabilmesi için yeterli boşluğa ihtiyaç duyar.
Ancak, her bileşen DÇ'sine (dış çapına) otomatik olarak eklenmesi gereken evrensel bir yüzde yoktur.
Gerekli pay şunlara bağlıdır:
Katı bir şekilde üretilmiş dikilmiş bir manşet, esnetilebilir örgü bir manşetten farklı bir boyut payına ihtiyaç duyabilir.
Kritik üretim uygulamaları için, gerçek ürün boyut tablosundan nominal boyutu seçin ve üretime uygun bir numune ile uyumu doğrulayın.
Tam oturan bir yapı cazip gelebilir, ancak aşırı dar bir manşet birkaç sorun yaratabilir.
Şunları yapabilir:
Kılıf, pratik bir şekilde takılmasına izin verirken aynı zamanda sıkıca oturmalıdır.
Aşırı büyük boyutlandırma da sorunlara yol açabilir.
Aşırı derecede gevşek bir kılıf şunlara neden olabilir:
Bu nedenle boyutlandırma, montaj boşluğunu konumsal kontrolle dengelemelidir.
Otomotiv kablo demeti ölçülürken şunları kaydedin:
| Ölçüm | Neden Önemli |
|---|---|
| Normal demet dış çapı | Temel kılıf boyutunu belirler |
| Maksimum demet dış çapı | Bantlanmış veya takviye edilmiş kısımları hesaba katar |
| Konnektör boyutları | Geçirmeli montajın mümkün olup olmadığını belirler |
| Branşman noktası boyutları | Düzensiz kısımları tanımlar |
| Korunan uzunluk | Bitmiş kılıf uzunluğunu belirler |
| Bükülme yarıçapı | Kılıf esnekliğini değerlendirmeye yardımcı olur |
| Klemens ve braket konumları | Montaj donanımıyla çakışmayı önler |
Kablo demeti korumasına ilişkin eksiksiz bir genel bakış için şuraya bakın: Automotive Wire Harness Heat Protection Sleeves: Materials, Designs and Applications.
Bir hortum tertibatı için yalnızca esnek hortum gövdesinden fazlasını ölçün.
Şunları kaydedin:
Kılıfın bir rakorun üzerinden geçmesi gerektiği durumlarda, nihai kılıf çok daha küçük bir hortum gövdesine uyacak şekilde tasarlanmış olsa bile rakor minimum montaj çapını belirleyebilir.
Yakıt ve fren hatları esnek hortumlar, sert borular veya her ikisinin kombinasyonlarını kullanabilir.
Sert bir boru için dış çap genellikle oldukça tutarlıdır. Tamamlanmış bir hortum tertibatı için rakorlar ve yüksükler ana hattan oldukça büyük olabilir.
Kılıfın şunları yapıp yapmayacağını belirleyin:
Yakıt ve fren hattı uygulamaları için BSTFLEX ürününü inceleyin: Yakit ve Fren Hatti Alüminyum Isi Kalkani Kilifi.
Soğutma suyu ve kalorifer hortumları, nispeten büyük dış çaplara ve karmaşık kalıplanmış kıvrımlara sahip olabilir.
Tek bir nominal çapın tüm parça için geçerli olduğunu varsaymak yerine, hortumu tamamen korunan bölge boyunca ölçün.
Özellikle şunlara dikkat edin:
Düz bir bölüme uyan bir kılıf, kalıplanmış bir kıvrımın etrafında çok sıkı hale gelebilir.
Yağ ve şanzıman yağı hatları genellikle sert metal boruyu, esnek hortumu ve kıvrılmış bağlantı parçalarını birleştirir.
Her bölüm farklı bir kılıf stratejisi gerektirebilir.
Düz esnek bir bölüm için boru şeklinde bir kılıf uygun olabilirken, sarma tipi yapı hattın zaten kurulu olduğu veya büyük sabit bağlantı parçaları içerdiği durumlarda daha kolay olabilir.
Hidrolik hortumlar, bağlantı parçası boyutlarına ve hortum hareketine özellikle dikkat edilmesini gerektirir.
Koruyucu kılıf şunları yapmamalıdır:
Montaj yalnızca bir masa üzerinde düz dururken değil, ilgili olduğunda hortumu maksimum çalışma geometrisinde ölçün.
Geçirmeli bir kılıf, hem bitmiş bileşene hem de kurulum yoluna göre boyutlandırılmalıdır.
Şu süreci izleyin:
Seri üretim parçaları için prototip, yalnızca nominal boyutu değil, beklenen maksimum bileşen boyutlarını temsil etmelidir.
Sarma tipi bir kılıf farklı şekilde özelliklendirilir çünkü bileşenin üzerinden kayarak geçmesi gerekmez.
Açık malzeme genişliğinin, hortumun veya kablo demetinin dış çevresini kaplaması ve kapama için yeterli üst üste binme payı sağlaması gerekir.
Yaklaşık dairesel bir bileşen için temel çevre şu şekilde tahmin edilebilir:
Çevre = π × Dış Çap
Bitmiş açık genişlik ayrıca aşağıdakileri hesaba katmalıdır:
Bu nedenle, üretim genişliği olarak yalnızca teorik çevre kullanılmamalıdır.
Özel bir sarma kılıf için, bitmiş genişlik ve üst üste binme payının yapı etrafında geliştirilebilmesi için gerçek bileşen dış çapını ve gerekli kapama tipini BSTFLEX'e gönderin.

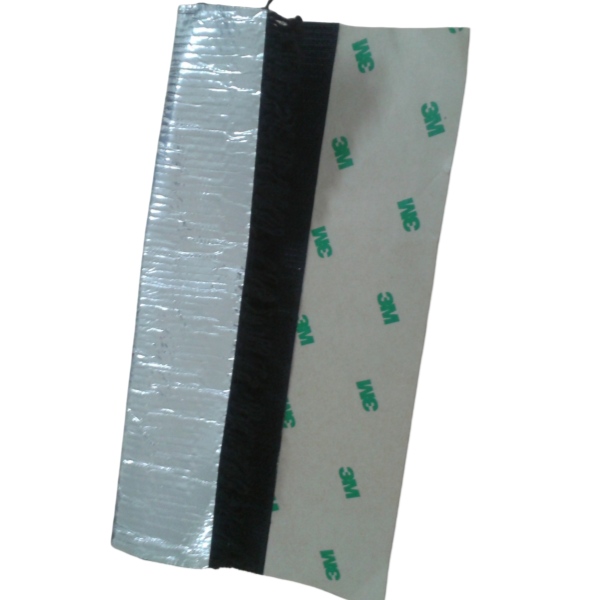

Cırt cırtlı bir kılıf bileşenin etrafına sarılır ve boyuna bir dikiş boyunca kapanır.
Önemli boyutlar şunları içerir:
Küçük miktarda bir kapama ayarlanabilirliği yararlı olabilir, ancak ürün yanlış boyutlandırmayı telafi etmek için aşırı bir üst üste binme aralığına güvenmemelidir.
BSTFLEX, tamamlanmış hortumlar, kablolar ve kablo demetleri için Cırt Cırtlı Kapamalı Alüminize Isı Kalkanı Kılıfı sunar.
Çıtçıt kapamalı ısı kılıfları, çıtçıtların tutarlı bir şekilde hizalanmasını sağlarken bileşeni çevrelemek için yeterli malzeme genişliğine ihtiyaç duyar.
Şartname şunları içermelidir:
Sonsuz ayarlanabilir bir kapamanın aksine, sabit çıtçıtlar belirli konumlar oluşturur. Bu nedenle doğru boyut kontrolü özellikle önemlidir.
BSTFLEX Çıtçıt Kapamalı Isı Yansıtıcı Kılıf ürününü inceleyin.

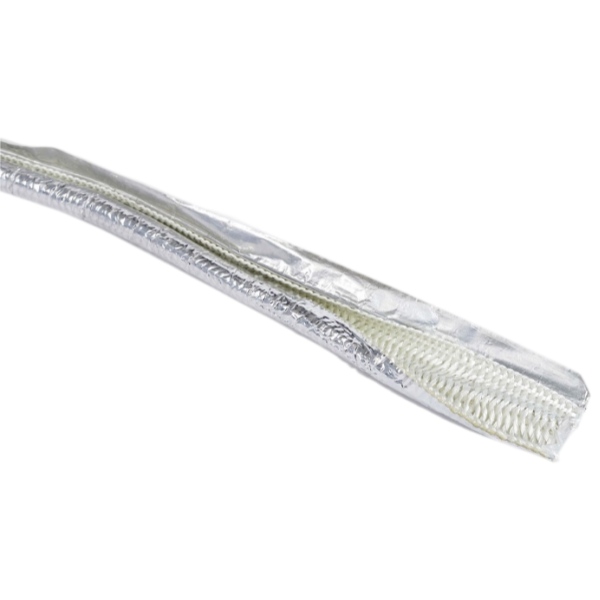

Kendiliğinden kapanan bir kılıf, üst üste binen kenarlar veya entegre bir kapama yapısı kullanır.
Tasarımın, beklenen boyut aralığı boyunca bileşen etrafında kapalı kalması için yeterli bindirmeye ihtiyacı vardır.
Bileşen çok büyükse:
Bileşen çok küçükse:
Bu yapı için bkz. BSTFLEX Kendiliğinden Kapanan Alüminyum Folyo Fiberglas Kılıf.
Bazı esnek kılıflar düzleştirilmiş durumda tedarik edilir veya kontrol edilir.
Ortaya çıkan düz genişlik otomatik olarak bitmiş iç çap olarak yorumlanmamalıdır.
İlişki şunlara bağlıdır:
Bir RFQ düz genişlik içerdiğinde, bu boyutun nasıl ölçüldüğünü açıkça belirtin.
Düz genişlik ürün spesifikasyonunun bir parçasıysa:
Bu, tedarikçi ve müşterinin aynı boyutsal tanımı kullanmasını sağlamaya yardımcı olur.
Kılıf çapı boyutlandırmanın yalnızca bir parçasıdır. Doğru korunan uzunluk da bir o kadar önemlidir.
Kılıf, tüm termal maruziyet bölgesini kaplamalıdır.
Kesim uzunluğunu belirlerken şunları tanımlayın:
Yüksek radyant ısı bölgesinin içinde sonlanan bir kılıf, bitişikteki bileşeni açıkta bırakabilir.
Eğri bir hortum veya kablo demeti, uç noktaları arasındaki düz hat mesafesinden daha uzun bir kılıf gerektirebilir.
Gerçek hat yolu boyunca ölçün.
Bu durum özellikle şunlar için önemlidir:
Bileşene özel OEM parçaları için teknik resim eksen çizgisi uzunluğunu veya açıkça tanımlanmış başka bir ölçüm yöntemini kullanın.
Bir kılıf büküldüğünde şekil değiştirir.
Yapısına bağlı olarak bükme şunlara yol açabilir:
Bu nedenle, hat yolu keskin kıvrımlar içerdiğinde, gerçek bükülmüş bileşen üzerinde bir prototip değerlendirilmelidir.
Hortumlar ve akışkan hatları için kılıf montajını genellikle rakor belirler.
Şunların maksimum dış boyutlarını kaydedin:
Bu bileşenler seçilen boru tipi kılıfın içinden geçemiyorsa, sarılabilir bir yapı daha pratik bir çözüm sağlayabilir.
Elektrik konnektörleri, kablo demetinden birkaç kat daha geniş olabilir.
Boru tipi bir kılıf belirlemeden önce şunları tespit edin:
Konnektör yüksek sıcaklık bölgesinde yer alıyorsa, manşonu konnektörden hemen önce durdurmak tüm termal sorunu çözmeyebilir.
Manşon çapını artırmak, düzensiz montajlar için her zaman doğru çözüm değildir.
Küçük bir kablo demetinin etrafındaki büyük bir manşon gevşeyebilir ve konumlandırılması zorlaşabilir.
Montaj şunları içeriyorsa:
bileşene özel bir kalkan daha iyi uyum ve termal koruma sağlayabilir.
BSTFLEX üretir: Özel Şekillendirilmiş Alüminze Fiberglas Otomotiv Isı Kalkanları geleneksel düz bir manşonla verimli bir şekilde korunamayan montajlar için.
Egzoz manifoltları ve turboşarjların yakınma monte edilen ısı kalkanları, ısı kaynağına göre doğru şekilde konumlandırılmalıdır.
Geniş boyutlandırma, manşonun dönmesine veya sıcak bileşene doğru sarkmasına neden olabilir.
Dar boyutlandırma, korunan kablo demetini sıkıştırabilir veya montajı zorlaştırabilir.
Manşon boyutlarına ek olarak şunları kaydedin:
Bu uygulama için bkz. Egzoz Manifoldu ve Turboşarjların Yakınındaki Otomotiv Kabloları Nasıl Korunur.
| Kurulum Yöntemi | Ana Boyutlandırma Gksinimi | Yaygın Boyutlandırma Riski |
|---|---|---|
| Geçmeli boru | İç çap bileşeni ve kurulum yolunu barındırmalıdır | Konektör veya bağlantı elemanı geçemez |
| Genişletilebilir boru | Genişleme aralığı en büyük kurulum bölümünü kapsamalıdır | Genişleme uzunluğu veya uyumu değiştirir |
| Dikilmiş boru | Bitmiş iç çap ve dikiş toleransı | Yetersiz montaj boşluğu |
| Cırt cırtlı sarma | Bileşen çevresi artı tasarlanan örtüşme | Çok az veya aşırı örtüşme |
| Çıtçıtlı kapama | Kapalı çevre ve sabit çıtçıt konumu | Çıtçıtlar bileşen etrafında hizalanamaz |
| Kendi kendine kapanan | Bileşen boyutu kullanılabilir örtüşme aralığında kalmalıdır | Dikiş açılır veya kılıf gevşer |
| Özel şekilli kalkan | Çoklu bileşen boyutları ve geometri | Düzensiz bir parça için tek bir çap kullanılması |
Oem üretimi için tek başına nominal boyutlar yeterli değildir.
Bileşen toleranslarını göz önünde bulundurun.
Hortumun, demetin veya rakorun boyutsal bir üretim aralığı varsa, montaj boşluğunun kritik olduğu durumlarda kılıfı maksimum beklenen montaja karşı test edin.
Ayrıca, kılıfın gevşemesinin veya dönmesinin sorun yarattığı durumlarda minimum beklenen bileşeni değerlendirin.
Isı kılıfının kendisinin de üretim toleransları vardır.
Olası varyasyon kaynakları şunları içerir:
Müşteri çizimlerinde, hangi ölçülerin montaj için kritik olduğu ve hangi ölçülerde standart üretim toleranslarının kullanılabileceği belirtilmelidir.
Aynı nominal çapla tanımlanan iki ısı kılıfı ürünü, aynı kullanılabilir iç alana sahip olmayabilir.
Farklılıklar şunlardan kaynaklanabilir:
Mevcut bir parça değiştirilirken, yalnızca başka bir tedarikçinin nominal boyut tanımına güvenmek yerine, gerçek bileşen boyutları ve mümkünse orijinal bir numune sağlayın.
Mevcut bir parça için şunları ölçün:
Ayrıca bileşen dış çapını (OD) ve termal ortamı tanımlayın. Bir değiştirme ürünü yalnızca boyutsal olarak kopyalanarak değil, işlevine göre seçilmelidir.
Doğru tedarik biçimi, müşterinin kılıfı nasıl monte ettiğine bağlıdır.
Müşteri, kablo demeti, hortum veya ekipman montajı sırasında kılıf uzunluğunu kestiğinde uygundur.
Tekrarlanabilir montaj konumunun ve montaj süresinin önemli olduğu durumlarda uygundur.
Onaylı çizime göre kesim boyu, kapanışlar, kenar bitirme, delikler, çentikler, bağlantı elemanları, etiketler ve paketlemeyi içerebilir.
Seri üretim için bitmiş bir bileşen, müşterinin montaj hattında manuel kesimden kaynaklanan varyasyonu azaltabilir.
Faydalı bir ısı kılıfı çizimi şunları içerebilir:
Çizim, kılıfın boyutlarını korunan bileşenin boyutlarından açıkça ayırt etmelidir.
| Soru | Sağlanacak Bilgi |
|---|---|
| Ne korunuyor? | Kablo demeti, kablo, hortum, sert boru veya akışkan hattı |
| Normal DÇ nedir? | Ölçülen bileşen dış çapı |
| Maksimum DÇ nedir? | Bantlanmış kısım, büküm, takviye veya yerel genişleme |
| En büyük rakor nedir? | Konnektör, sıkma yüksüğü veya rakor boyutları |
| Kılıf nasıl monte edilecek? | Geçirmeli, sarmalı, kendinden kapanan veya özel şekilli |
| Isıya maruz kalan bölge ne kadar uzundur? | Gerçek güzergah korumalı uzunluk |
| Bileşen bükülüyor mu? | Bükülme yarıçapı ve hareket aralığı |
| Isı kaynağı nedir? | Egzoz manifoldu, turboşarj, katalitik konvertör, EGR veya diğer kaynak |
| Ne kadar boşluk mevcut? | Minimum mesafe ve montaj zarfı |
| Servis erişimi gerekli mi? | Sökülebilir veya kalıcı tasarım |
| Hangi miktar gereklidir? | Prototip, parti ve tahmini yıllık hacim |
Kılıf hortumun dışına oturur, bu nedenle hortum İç Çapı gerekli kılıf İç Çapını tanımlamaz.
Seçilen boru biçimli kılıf hortuma uyar ancak sıkma yüksüğünden veya konnektörden geçemez.
Kılıf ana demete uyar ancak bir branşman veya bantlanmış ek etrafında çok sıkı hale gelir.
Kılıf kolayca takılır ancak araç çalışması sırasında ısıya maruz kalan bölgeden uzaklaşır.
Kılıf düz bir numuneye uyar ancak gerçek kavisli bileşene monte edildiğinde buruşur, sıkışır veya açılır.
Tedarikçi ve müşteri farklı boyutsal tanımlar kullanır, bu da yanlış boyutlandırılmış bir bileşenle sonuçlanır.
Prototip nominal montaja uyar ancak normal üretim varyasyonunu barındıramaz.
BSTFLEX, otomotiv kablo demetleri, kablolar, hortumlar ve sıvı hatları için yansıtıcı ısı koruma kılıfları üretir.
Özelleştirme şunları içerebilir:
Genel alüminize kılıf seçimi için BSTFLEX Alüminize Isı Koruyucu Kılıf kategorisini ziyaret edin.
Malzemeye özel bilgi için bkz. Otomotiv Kablo Demeti Koruması için Alüminize Fiberglas Kılıf.
Boru şeklindeki ve sökülebilir yapılar arasından seçim yapmak için bkz. Otomotiv Kablo Demetleri için Geçmeli ve Saran Isı Koruma Kılıfları Karşılaştırması.
Bir OEM teklifi için BSTFLEX şirketine korunan bileşen boyutlarını, konnektör veya rakor boyutlarını, gerekli kılıf uzunluğunu, ısı kaynağı bilgilerini, montaj yöntemini, teknik resmi veya fotoğrafları, prototip miktarını ve beklenen yıllık hacmi gönderin.
Korunan kısımdaki hortumun, kablonun veya kablo demetinin gerçek dış çapını ölçün. Ardından, kılıfın üzerinden geçmesi gereken en büyük konnektörü, rakoru veya branşmanı kontrol edin ve kılıfı yapısına ve boyut tablosuna göre seçin.
Şart değil. Kılıfın pratik montaj boşluğuna ihtiyacı vardır, ancak gerekli pay kılıfın esnekliğine, duvar yapısına, bileşen geometrisine, uzunluğuna ve montaj yöntemine bağlıdır. Her ısı kılıfına uyan tek bir yüzde yoktur.
Hortumun dış çapını ölçün çünkü ısı kılıfı hortumun dışına takılır.
Maksimum rakor veya yüksük dış boyutunu ölçün. Seçilen boru şeklindeki kılıf bu boyuttan geçemiyorsa, kılıfı rakor montajından önce takın veya saran, kendinden kapanabilen ya da açılabilir başka bir yapı seçin.
Hem normal hem de maksimum kablo demeti boyutlarını ölçün. Ayrıca montajı etkileyebilecek konnektörleri, branşman noktalarını, bantlanmış kısımları ve diğer yerel kalınlaşmaları ölçün.
Düz genişlik, kılıfın düz serildiğindeki genişliğidir. Otomatik olarak bitmiş iç çapına eşit değildir. Bu ilişki, kılıf yapısına, malzeme kalınlığına ve dikiş tasarımına bağlıdır.
Yaklaşաբirsel olarak dairesel bir parça için çevre, π sayısı ile parçanın dış çapının çarpımı olarak tahmin edilebilir. Gerçek açık manşon genişliği ayrıca gerekli bindirmeyi, dikiş yapısını, et kalınlığını ve üretim payını içermelidir.
Güvenli bir şekilde oturmalı ancak aşırı sıkı olmamalıdır. Çok az boşluk bırakılması montajı zorlaştırabilir ve esnekliği azaltabilir; aşırı boşluk ise kılıfın kaymasına veya dönmesine neden olabilir.
Evet. İç çap, düz genişlik, açık genişlik, kesim uzunluğu, kapama tasarımı, yalıtım katmanları, çentikler, bağlantı elemanları ve diğer boyutsal özellikler bileşene ve teknik resme göre özelleştirilebilir.
Bileşen dış çapını, maksimum yerel çapı, konnektör veya bağlantı parçası boyutlarını, gerekli korumalı uzunluğu, bükülme bilgilerini, ısı kaynağı konumunu, montaj yöntemini, mevcut boşluğu ve tahmini miktarı gönderin.
etiketler :
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tel/Whatsapp : 0086-15856303740
e-posta : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
