Jeneratör egzoz susturucu dolgusu, uygun bir motor egzoz susturucusunun ses emici bölümünün içine monte edilen lifli akustik malzemedir. Susturucunun, egzoz borusunun veya bacanın dışına sarılan yalıtımla karıştırılmamalıdır. İç dolgu; gaz sıcaklığına, susturucu geometrisine, lif tutuculuğuna, dolgu ağırlığına ve çalışma şartlarına göre seçilir.
Endüstriyel ve dizel jeneratör projeleri için satın alma şartnamesi, dolgunun tam olarak nerede kullanıldığını ve susturucunun emici, reaktif veya kombine tasarıma sahip olup olmadığını belirtmelidir. Endüstriyel bir egzoz susturucusundaki her oda lif içermez ve boş alan görünüyor diye hiçbir zaman iç geçiş yoluna dolgu eklenmemelidir.
BSTFLEX şu ürünleri tedarik eder: egzoz susturucu dolgu malzemeleri, fiberglas, paslanmaz çelik yünü, seramik elyaf, bazalt elyaf ve üretilmiş dolgu bileşenleri dahil. Bu kılavuz, jeneratör ve endüstriyel motor egzoz susturucuları için iç akustik dolgu belirtilmesine odaklanmaktadır.
Endüstriyel jeneratör egzoz sistemleri hem iç akustik dolgu hem de dış termal yalıtım kullanabilir. Bunlar farklı işlevlere sahip farklı ürünlerdir.
| Ürün | Tipik Konum | Birincil İşlev |
|---|---|---|
| İç egzoz susturucu dolgusu | Susturucunun içinde, genellikle delikli metal yüzeyin veya çekirdeğin arkasında veya çevresinde. | Onaylanmış susturucu tasarımı içinde gözenekli akustik emilim sağlar. |
| Dış susturucu yalıtımı | Susturucu gövdesinin dışında. | Dış yüzey sıcaklığının ve ısı kaybının kontrol edilmesine yardımcı olur. |
| Egzoz borusu yalıtımı | Akış aşağısı veya akış yukarısı egzoz borularının etrafında. | Bordan çevre ekipmanlara ve personel alanlarına ısı transferini azaltır. |
Şu talep için bir istek: egzoz susturucu yalıtım yünü, bu nedenle alıcının iç akustik dolguyu mu yoksa dış termal yalıtımı mı kastettiğini belirtmelidir. Bu makale iç akustik malzeme ile ilgilidir.
Bazı endüstriyel susturucular gürültüyü principalmente odalar, akış tersinmeleri veya reaktif elemanlar aracılığıyla zayıflatır. Diğerleri delikli metalin arkasında gözenekli bir akustik ortam kullanır. Kombine susturucular her iki ilkeyi de kullanabilir.
Şu şartnameden önce: endüstriyel susturucu dolgusu, susturucu kesitini alın ve şunları belirleyin:
Yalnızca akustik dolgu için tasarlanmış bölgeler dolgu almalıdır. Susturucu çizimi gerektirmedikçe reaktif odaları, gaz geçişlerini, drenajları veya diğer işlevsel alanları doldurmayın.

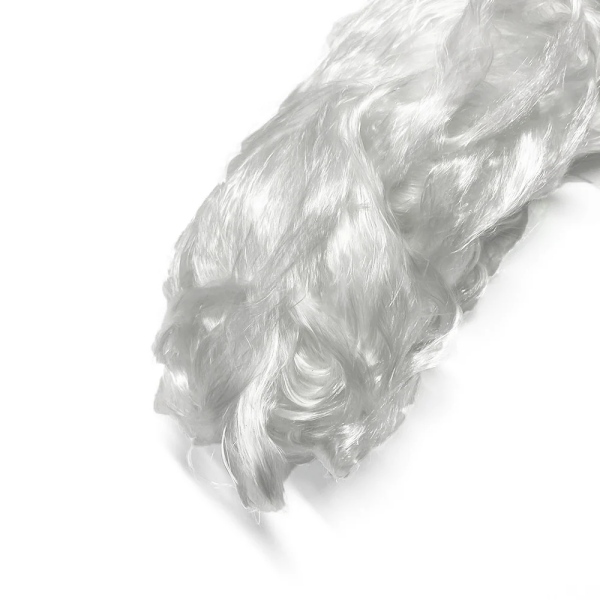

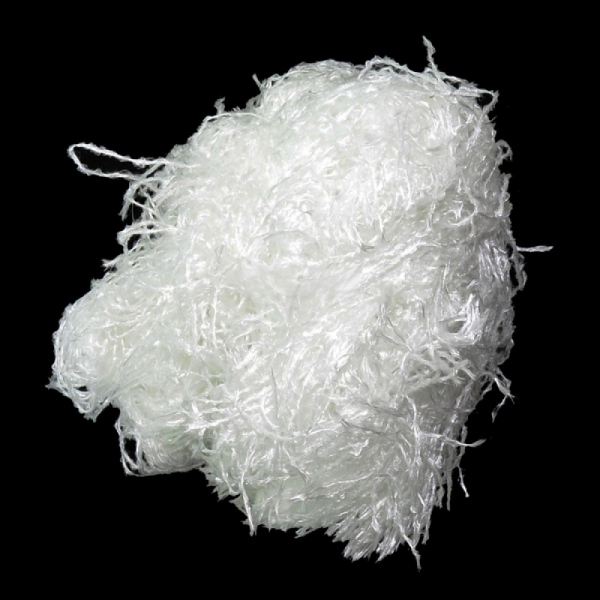

Fiberglas akustik dolgu, uygun ses emici egzoz susturucuları için bir malzeme yönüdür. Doğru şartname, basitçe fiberglas yünü belirtmek yerine cam kalitesini ve elyaf yapısını tanımlamalıdır.
BSTFLEX çeşitli cam elyaf tedarik hatları sunar:
Jeneratör susturucuları için üretim sürecinin dökme elyaf, kesiksiz fitil, keçe, kesilmiş parça veya önceden tartılmış dolgu gerektirip gerektirmediğini belirtin. Aynı malzeme adı birkaç farklı montaj yöntemini tanımlayabilir.
Yüksek hızlı egzoz akışı ve pulsasyon, delikli çekirdeğin hemen yanındaki dolguyu ağır mekanik koşullara maruz bırakabilir. Bu nedenle bazı tasarımlar, gaza bakan delikli yüzeye yakın metalik bir elyaf katmanı kullanır.

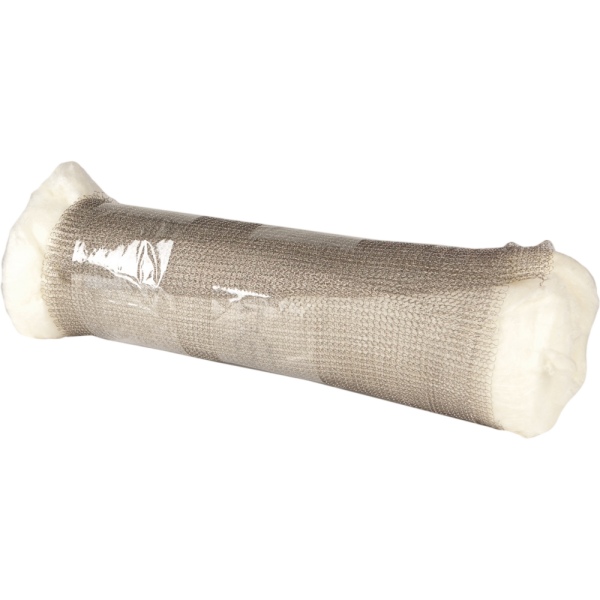

BSTFLEX, uygun egzoz dolgu yapıları için paslanmaz çelik yün egzoz dolgusu ve paslanmaz çelik yün ruloları tedarik eder.
Metalik katman, ana akustik elyaftan ayrı olarak belirtilmelidir. Şunları tanımlayın:
Tüm cam elyaf dolguyu otomatik olarak paslanmaz çelik yün ile değiştirmeyin. Birçok tasarımda malzemeler, aynı dolgu sistemi içinde farklı işlevler görür.

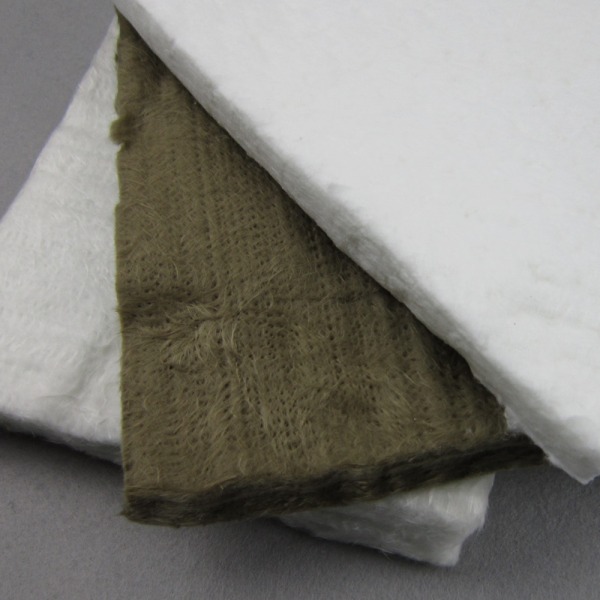

Onaylanmış egzoz tasarımı bu malzeme ailelerini gerektirdiğinde seramik elyaf ve bazalt elyaf da değerlendirilebilir. Yalnızca daha yüksek bir katalog sıcaklık değeri, mevcut cam elyaf şartnamesinden vazgeçmek için yeterli bir neden değildir.
Seramik elyaf projeleri için BSTFLEX Seramik Elyaf Susturucu Dolgusu ürününü inceleyin. Bazalt elyaf projeleri için Bazalt Dökme Egzoz Susturucu Dolgusu ürününü ve Susturucu Dolgusu serisindeki diğer bazalt seçeneklerini inceleyin.
Her iki malzeme için de tam kaliteyi, tedarik edilen formu, taşıma/kullanım gereksinimlerini, çalışma koşullarını ve numune onay yöntemini belirleyin. Genel fırın yününü, bina mineral yününü veya ilgisiz başka bir yalıtım ürününü otomatik bir egzoz susturucusu ikamesi olarak değerlendirmeyin.
Periyodik olarak test edilen bir yedek (standby) jeneratör ile uzun süre çalışan bir birincil güç (prime-power) jeneratörü, aynı nominal susturucu geometrisine farklı hizmet koşulları yükleyebilir.
Tedarikçiye şu konularda mevcut bilgileri sağlayın:
Dizel jeneratör kelimeleri evrensel bir salmastra malzemesi tanımlamaz. Gerçek egzoz ve susturucu koşulları, seçim için mühendislik temelini oluşturmaya devam eder.
Talepte bulunurken yüksek sıcaklık endüstriyel egzoz salmastrası, sıcaklığın nerede ölçüldüğünü belirtin.
Olası değerler şunlardır:
Bu değerler birbiriyle değiştirilemez.
Ayrıca sürekli hizmeti kısa süreli piklerden ayırın. Herhangi bir alıntılanan malzeme derecelendirmesinin neyi temsil ettiğini ve hangi bileşene ait olduğunu sorun. Bir fiber derecelendirmesi otomatik olarak bağlayıcılara, dikişlere, tutucu kumaşa, yapıştırıcılara veya komple monte edilmiş susturucuya uygulanmaz.
Ortalanmış dairesel çekirdeğe sahip basit silindirik bir emici bölüm için, teorik dairesel halka paketleme hacmi şuradan tahmin edilebilir:
V = π × (D2 - d2) × L / 4.000.000
Ölçüler milimetre cinsinden girildiğinde:
Hariç tutulan iç zarf, delikli boruyu ve herhangi bir metalik boru tarafı katmanını içerebilir. Akustik boşluğu işgal eden bölmelerin, yapısal elemanların ve diğer parçaların hacmini çıkarın.
Dikdörtgen, oval veya düzensiz endüstriyel susturucular için, geometriyi dairesel formüle uydurmak yerine, çizimdeki gerçek kesit alanını kullanın.
Kullanılabilir paketleme hacmi bilindiğinde, daha önce onaylanmış bir monte edilmiş yoğunluk hedef bir elyaf ağırlığına dönüştürülebilir:
Kuru elyaf ağırlığı = net paketleme hacmi × onaylı monte edilmiş yoğunluk.
Bu hesaplama yeni bir tasarım için doğru yoğunluğu seçmez. Mevcut bir mühendislik gereksinimini bir üretim miktarına dönüştürür.
Yeni bir jeneratör susturucusu için uygun paketleme miktarı, susturucu tasarımı ve doğrulama süreci aracılığıyla belirlenmelidir. Büyük bir endüstriyel susturucu için varsayılan olarak bir motosiklet egzoz susturucusu yoğunluğunu, başka bir tedarikçinin yayınlanmış rakamını veya rastgele bir değeri kullanmayın.
Büyük bir egzoz susturucusu, sürekli tek bir halka şeklindeki boşluk yerine birkaç akustik bölme içerebilir.
Teknik resim her bölgeyi ayrı ayrı tanımlamalıdır, örneğin:
Her bölge için aşağıdakileri tanımlayın:
Doğru bir toplam paketleme ağırlığı, birkaç izole boşluk mevcut olduğunda doğru dağılımı garanti etmez.
Endüstriyel egzoz susturucuları, akustik ortam ile gaz yolu arasında delikli metal bir kaplama, tel örgü, fiberglas kumaş veya başka bir tutma katmanı kullanabilir.
BSTFLEX offers a Stainless Steel Exhaust Screen for Muffler Packing Retention for suitable constructions.
Bir tutma perdesinin gerekli olduğu durumlarda şunları belirtin:
Kumaşın kullanıldığı durumlarda, malzemesini ve yapısını ayrı ayrı belirtin. Birincil akustik ortam da fiberglas olduğu için herhangi bir fiberglas kumaşın uygun olduğunu varsaymayın.

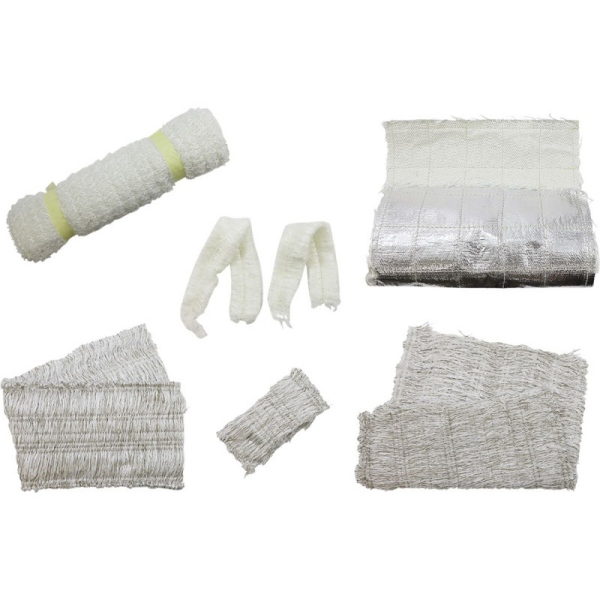

Endüstriyel susturucu üreticileri dolguyu birkaç şekilde satın alabilir.
| Tedarik Şekli | Uygun Üretim Durumu | Ana Satın Alma Kontrolleri |
|---|---|---|
| Dökme serbest elyaf | Üreticinin kurulmuş bir tartım ve dolum süreci vardır. | Malzeme kalitesi, ambalaj net ağırlığı ve paketleme bölgesi başına şarj. |
| Kesintisiz elyaf veya iplik | Fabrika, susturucu üretimi sırasında malzemeyi işler veya şekillendirir. | Elyaf konstrüksiyonu, paket formatı ve parça başına malzeme tüketimi. |

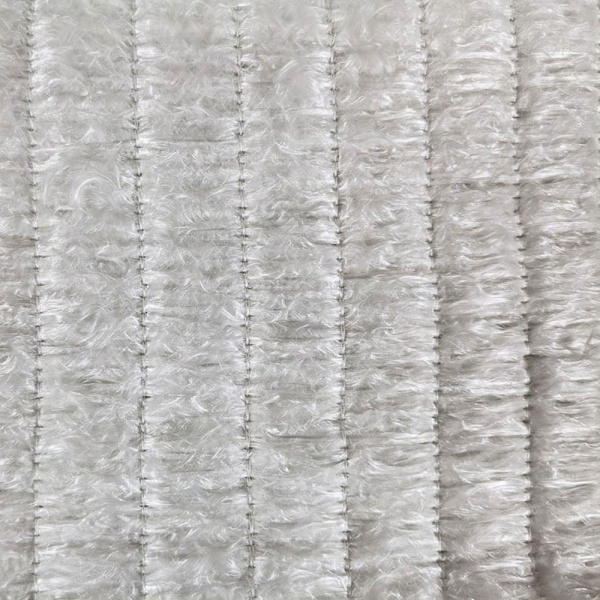

| Şilte veya levha | Delikli panellerin arkasında veya çekirdeklerin etrafında tekrarlanabilir kesim kalıpları kullanılır. | Yüzey ağırlığı, kalınlık, kesim boyutları ve kullanılabilir verim. |
| Önceden tartılmış şarj | Hat kenarı tartımı azaltılmalı veya ortadan kaldırılmalıdır. | Kuru elyaf ağırlığı, tolerans, torba darası, etiket ve susturucu başına miktar. |
| Üretilmiş paket veya yastık | Tasarım, tanımlanmış boşluklarda muhafaza edilen akustik ortam kullanır. | Elyaf dolgusu, kaplama malzemesi, boyutlar, dikişler ve bitmiş ağırlık. |
Dökme susturucu dolgusuotomatik olarak en düşük maliyetli seçenek değildir. Malzeme fiyatını tartım, kesim, dolum, hurda, kalite kontrol ve montaj işçiliği ile karşılaştırın.
Büyük OEM siparişlerinin malzeme şartnamesinin yanı sıra bir ambalaj şartnamesine de ihtiyacı vardır.
Dökme elyaf için aşağıdakileri tanımlayın:
Önceden tartılmış şarjlar veya kesilmiş bileşenler için ayrıca şunları tanımlayın:
Toplam palet ağırlığını tek üretim miktar kontrolü olarak kullanmayın.
Lifli dolgu maddesi kararlaştırılan malzeme koşullarında gelmelidir. Su, yağ, toz veya yabancı lifler ölçülen ağırlığı değiştirebilir ve işleme sürecini etkileyebilir.
Dökme endüstriyel tedarik için:
Nem almış bir paket, daha fazla onaylı kuru akoustik elyaf içermeden daha ağır olabilir.
| İnceleme Alanı | Tipik Gereksinim |
|---|---|
| Malzeme kimliği | Doğru fiber kalitesi, ürün referansı ve gerekli belgeler. |
| Paket miktarı | Net elyaf ağırlığı veya sayılmış önceden tartılmış şarjlar. |
| Mat veya bileşen boyutları | Onaylı teknik resme göre genişlik, uzunluk, kalınlık veya şekilli geometri. |
| Metalik katman | Dahil edilen yerlerde paslanmaz çelik yünü veya tutucu elek özelliğini doğrulayın. |
| Durum | Kabul edilemez kontaminasyon, nem hasarı veya ambalaj hatası yok. |
| Izlenebilirlik | Parti numarası, parça numarası ve gerekli sevkiyat belgeleri. |
Tekrar siparişlerinden önce numune alma oranları, ölçüm yöntemleri ve toleranslar üzerinde anlaşın. Rastgele seçilmiş tek bir ambalajdan sevkiyat sonrasında kabul sınırları oluşturmayın.
Mevcut endüstriyel susturucular, eksiksiz bir orijinal ambalajlama şartnamesi olmaksızın değişim aşamasına gelebilir.
Mümkün olan yerlerde şunları sağlayın:
Kullanılmış ambalaj ağırlığı otomatik olarak orijinal şarj olarak değerlendirilmemelidir. Malzeme servis sırasında kaybolmuş, kontamine olmuş veya yeniden dağılmış olabilir.
Bir yenileme projesi, onaylanmış bir yapıyı çoğaltmalı veya uygun mühendislik değerlendirmesi yoluyla revize edilmiş bir şartname oluşturmalıdır.
Endüstriyel motor egzoz sistemleri yoğuşma suyu üretebilir. Susturucu tahliye noktaları, hazneler veya tanımlanmış sıvı yolları içeriyorsa, ambalaj düzenlemesi bu işlevleri korumalıdır.
Ambalaj tedarikçisine sağlanan kesitte drenajları ve alçak noktaları gösterin. Kullanılmayan bir boşluk gibi göründüğü için bir drenaj alanını gevşek elyafla doldurmayın veya bir drenaj açıklığını kapatmayın.
Susturucu tasarımcısı, komple egzoz, drenaj ve korozyon kontrol düzenlemesinden sorumlu kalır.
Dolgu malzemesi susturucunun bir bileşenidir. Nihai akustik performans ayrıca şunlara bağlıdır:
Yalnızca dolgu malzemesine garantili bir desibel azaltma değeri atfetmeyin.
Bir OEM numunesi için malzeme kimliğini, dolum miktarını, bölge dağılımını, tutma katmanlarını ve montaj revizyonunu kaydedin. Performansı üzerinde anlaşmaya varılan motor yükü ve ölçüm yöntemine göre karşılaştırın. Egzoz sistemi tasarımı gerektirdiğinde basınç düşüşü veya karşı basınç değerlendirmesini dahil edin.
| RFQ Alanı | Sağlanacak Bilgiler |
|---|---|
| Uygulama | Yedek jeneratör, ana güç jeneratörü, dizel motor, gaz motoru veya diğer endüstriyel ekipman. |
| Susturucu tasarımı | Absorptif, reaktif/absorptif kombinasyonu, teknik resim veya iç kesit. |
| Dolgu bölgeleri | Her bir akustik boşluğun boyutları ve miktarı. |
| Malzeme | Mevcut onaylı malzeme veya gerekli fiberglas, paslanmaz çelik yünü, seramik veya bazalt yönelimi. |
| Dolum gereksinimi | Her bölge için kuru ağırlık, yoğunluk veya geliştirme gereksinimi. |
| Tutma sistemi | Delikli kaplama, tel elek, kumaş, çekirdek sargısı veya diğer katmanlar. |
| Çalışma koşulları | Sürekli ve tepe sıcaklıkları, motor çalışma şartı ve ilgili gaz akışı bilgileri. |
| Tedarik biçimi | Dökme elyaf, şilte, rulo, kesilmiş parça, önceden tartılmış dolgu veya üretilmiş paket. |
| Ticari miktar | Prototip miktarı, sipariş miktarı ve yıllık talep. |
| Paketleme | Torba ağırlığı, koli miktarı, palet gereksinimi, etiketler ve izlenebilirlik. |
Mevcut şartname eksik olduğunda, bilinmeyen alanları geliştirme kalemi olarak işaretleyin. Bunları genel motosiklet veya otomotiv dolgu değerleriyle doldurmayın.
Hayır. İç susturucu dolgusu, absorptif bir susturucu bölümünün içine monte edilen akustik bir malzemedir. Egzoz borusu yalıtımı ise ısı transferini kontrol etmek için borunun dışına takılır.
Fiberglas, uygun absorptif endüstriyel susturucularda akustik ortam olarak kullanılır, ancak tam cam kalitesi, yapısı, sıcaklık koşulları ve tutma sistemi uygulama için onaylanmalıdır.
Her tasarımda yapılmaz. Tasarım metalik bir koruyucu katman gerektirdiğinde, delikli çekirdeğin yakınında paslanmaz çelik yünü belirtilebilir. Onaylı susturucu yapımına uyun.
BSTFLEX, uygun OEM projeleri için dökme elyaf, rulo, şilte, kesilmiş parça, önceden tartılmış dolgular ve üretilmiş ambalaj biçimlerini görüşebilir. Nihai malzeme, ambalaj ve sipariş miktarında teklif aşamasında mutabık kalınmalıdır.
Mevchutsa onaylı susturucu şartnamesini kullanın. Aksi takdirde, gerçek akustik boşluk hacmini hesaplayın ve susturucu geliştirme ve doğrulama süreci aracılığıyla gerekli malzeme miktarını belirleyin. Yalnızca motor gücü dolgu ağırlığını belirlemek için yeterli değildir.
Kullanılmış malzeme bir referans sağlayabilir ancak orijinal dolguyu otomatik olarak tanımlamamalıdır. Elyaf kaybı, kontaminasyon ve yeniden dağılım, hizmet sırasında ağırlığını değiştirmiş olabilir.
BSTFLEX'e endüstriyel susturucu çizimini, dolgu bölgesi boyutlarını, mevcut malzeme şartnamesini, çalışma koşullarını ve gerekli üretim miktarını gönderin. Dökme malzemeye, şiltekere, rulo malzemeye, önceden tartılmış dolgulara veya üretilmiş dolgu parçalarına ihtiyacınız olup olmadığını belirtin.
Çizim ve numune tabanlı projeler için BSTFLEX OEM Susturucu Dolgusu Üretim Hizmeti'ni kullanın. Diğer malzemeler ve tedarik biçimleri Susturucu Dolgusu ürün yelpazesi aracılığıyla mevcuttur.
