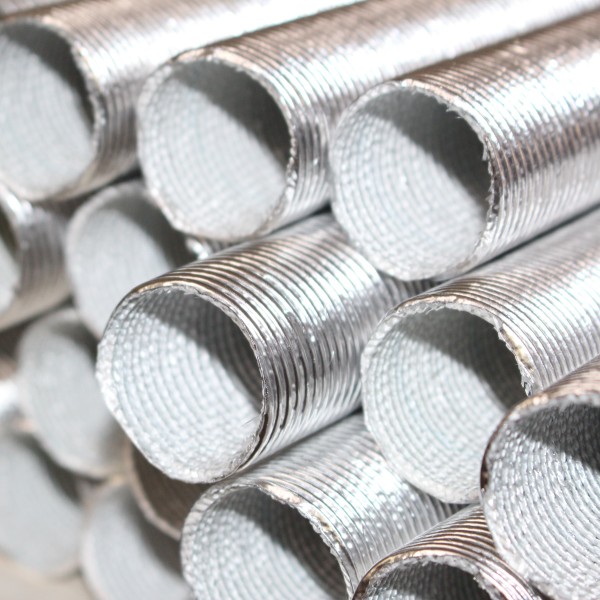

Otomotiv buğu çözücü kanalı hortumu ısınmış, soğutulmuş veya taze havayı ön konsol altı havalandırma sistemi aracılığıyla ön cam buğu çözücü çıkışlarına ve kabin menfezlerine taşır. Bir araç restore edilirken, dönüştürülürken veya monte edilirken, yedek bir hortumun iki açıklık arasına sığmaktan daha fazlasını yapması gerekir: Yönlendirildikten sonra açık bir hava geçişini korumalı ve gösterge panelinin arkasındaki sınırlı alanda bağlı kalmalıdır.
Müşteriler bu bileşene buğu çözücü hortumu, araç ısıtıcı kanalı hortumu, ön konsol altı ısıtıcı kanalı, ısıtıcı menfez hortumu veya esnek otomotiv HVAC kanalı diyebilir. İsimler birbiriyle örtüşür, ancak doğru satın alma şartnamesi yine de hava yoluna, eşleşen konnektörlere, ortama ve gerekli et kalınlığı yapısına bağlıdır.
Bu kılavuz, otomotiv kabin içi hava dağıtımına odaklanmaktadır. Isı yükseltici hortum, dizel ısıtıcı egzoz borusu ve buğu çözücü kanalı terimlerini birbirinin yerine kullanmaz.
Bir Buğu Çözücü Kanalı Hortumu Araçta Nereye Monte Edilir?
Tipik bir cebri havalı ısıtma ve havalandırma sisteminde hava, ısıtıcı veya HVAC gövdesinden geçer ve klapeler ile geçitler vasıtasıyla ön cama, yan cam buğu çözücülerine, ayak boşluğu çıkışlarına veya kabin ızgaralarına yönlendirilir. Tasarıma bağlı olarak, esnek bir kanal iki sert bölümü birleştirir veya bir hava dağıtım gövdesini bir menfeze bağlar.
Aşınmış veya ezilmiş bir hortum, varış noktasındaki hava teslimatını etkileyebilir. Bununla birlikte, zayıf ön cam buğu çözme işlemi tıkanmış bir emişten, arızalı bir mod klapesinden, bir fan arızasından veya başka bir HVAC kısıtlamasından da kaynaklanabilir. Bir buğu çözme sorununu kanal malzemesine bağlamadan önce tüm sistemi kontrol edin.
Ön konsol altı değişimi
Alıcı normalde mevcut menfez boğazlarına uyan, orijinal rotayı izleyen ve gerekenden daha fazla döşemeyi sökmeden monte edilebilen bir hortuma ihtiyaç duyar. Konnektör geometrisi ve nihai kesim uzunluğu kritik önem taşır.
OEM kabin havalandırması
Alıcının belgelenmiş bir kanal yapısına, onaylı çizimlere, tutarlı şekillendirilmiş geometriye ve tekrarlanabilir montaja ihtiyacı vardır. Malzeme uyumluluğu ve üretim denetimi, şartnamenin bir parçası haline gelir.
Buğu Çözücü Hortumu Bir Motor Isı Yükseltici Hortumu Değildir
Bu iki ürün, özellikle eski araçlarda benzer görünebilir. Hava devreleri aynı değildir. Bir karbüratör ısı yükseltici hortumu genellikle egzoz manifoldu ısı muhafazası bölgesinden hava filtresine doğru daha sıcak emme havasını yönlendirir. Bir buğu çözücü kanalı ise yolcu bölmesi içindeki havalandırma havasını bir cama veya kabin çıkışına doğru dağıtır.
Katman yapısı seçilirken bu ayrım önem kazanır. BSTFLEX PAP Kağıt Alüminyum Hava Kanalı, ısıtma ve klima sistemlerine taze hava beslemesi de dahil olmak üzere araç iç havalandırması için tanımlanmıştır. Bu ifade, açıkta kalan bir motor bölmesi rotası, egzoz gazı servisi veya dış mekan kurulumları için bir onay olarak okunmamalıdır.
Hangi Yüzeyin Havaya Baktığını Bilin

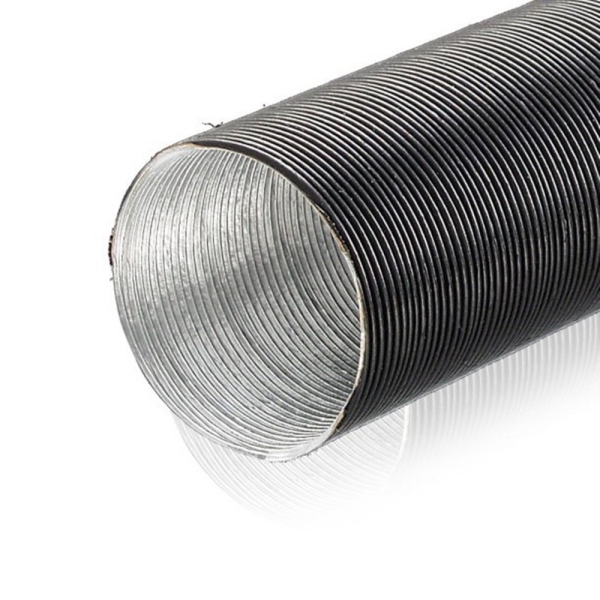

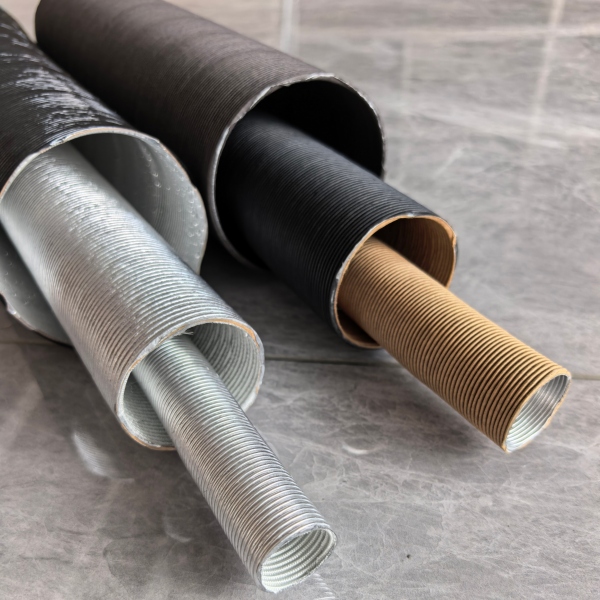

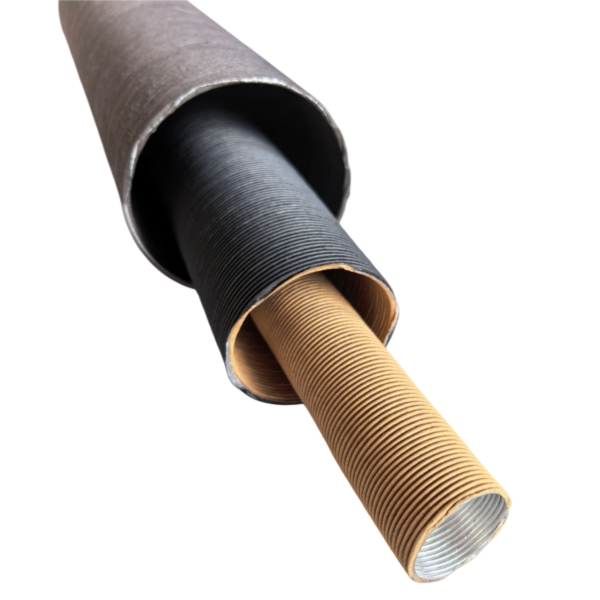

İlgili iki BSTFLEX ürünü farklı katman sıralamalarına sahiptir. PAK Esnek Hava Kanalı Hortumu içte kraft kağıdı, ortada alüminyum folyo ve dışta siyah PVC filme sahiptir. PAP ürünü ise alüminyum katmanın her iki tarafında da kağıda sahiptir. Siyah bir kanal talebi bu nedenle yalnızca farklı bir rengi değil, farklı bir yapıyı işaret edebilir.
| Yapı | Katman sırası, içten dışa | Alıcının neleri doğrulaması gerektiği |
|---|---|---|
| PAK | Kraft kağıdı / alüminyum folyo / siyah PVC film | Belirtilen iç kağıt yüzeyinin ve dış filmin sıcaklık ve kabin malzemesi gereksinimleri de dahil olmak üzere onaylanmış HVAC tertibatıyla eşleşip eşleşmediği. |
| PAP | Kağıt / alüminyum folyo / kağıt | Orijinal montajın her iki tarafta da kağıt gerektirip gerektirmediği ve planlanan kurulumun belgelenmiş iç mekan kullanımı kapsamı içinde kalıp kalmadığı. |
| APK | Alüminyum / kağıt / plastik film | Alüminyum bir iç yüzeyin gerçekten gerekli olup olmadığı; sırf harfler benzer olduğu için APK'yı PAK ile değiştirmeyin. |

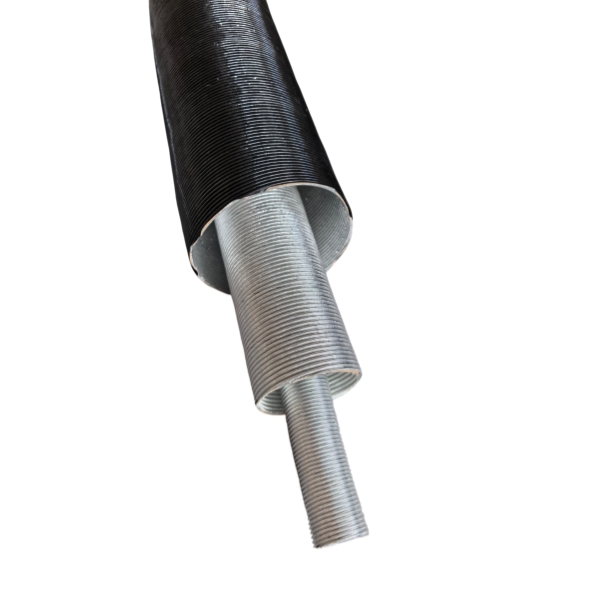

Buna karşılık gelen APK Sıcak Hava Kanal Borusu ayrı bir yapılandırmadır. Montajı ve müşterinin malzeme şartnamesini gözden geçirmeden bir duvar sırasını diğeriyle değiştirmek için hiçbir neden yoktur.
Hortum İç Çapını Seçmeden Önce Havalandırma Boynunu Ölçün
Bir buz çözücü çıkışı veya HVAC konektörü, genellikle hortumun üzerine takıldığı dış bir nipel sunar. Dış ölçüsü, gerekli hortum iç çapını belirleyebilir. Ancak farklı bir kuplör veya yerleştirme düzeni kullanıldığında bu varsayım geçerli olmayabilir. Boyut kararı vermeden önce hortumun nasıl takıldığını kaydedin.
- Her iki ucu da belirleyin. Fan veya dağıtım kutusu bağlantısını ve hedef havalandırma çıkışını bağımsız olarak ölçün. Özdeş boyun boyutlarına sahip olmayabilirler.
- Bağlantı tipini kaydedin. Kanalın bir nipelin üzerine mi geçtiğini, bir girintiye mi oturduğunu yoksa bir adaptör aracılığıyla mı bağlandığını gösterin.
- Oval ve konik kesitleri kontrol edin. Major ve minor boyutları ve yuvarlak olmayan tüm geçme geometrilerini not edin.
- Yönlendirilen yolu ölçün. Güvenli bir bağlantı için kıvrımları ve her iki uçta gerekli olan uzunluğu dahil edin; düz bir çizgi mesafesi yanıltıcı olabilir.
- Etrafındaki boşluğu kontrol edin. Kanalın torpido panosu, kablo braketleri, kumanda kabloları veya yakındaki keskin bir kenar tarafından ezilmeyeceğini doğrulayın.
Deneme parçasını taktıktan sonra, en dar dönüşte iç açıklığının kabul edilebilir kaldığını doğrulayın. Montajın gerekli hava akışını sağlayacağını kanıtlamak için yalnızca nominal hortum iç çapına güvenmeyin.
Arama Sonuçları Neden Hem İnç Hem de Metrik Boyutları Gösterir?
Klasik araç ve yedek parça alıcıları genellikle 1-1/2 inç, 2 inç, 2-1/4 inç veya 2-1/2 inç buz çözücü hortumu gibi inç boyutlarına göre arama yapar. Diğer alıcılar ise milimetre kullanır. Bu terimler mevcut bir konektörü veya yedek parçayı tanımlamak için kullanışlıdır, ancak her araç veya BSTFLEX stok kalemi için evrensel bir boyut tablosu değildirler.
Bir OEM talebi için, milimetre cinsinden gerekli gerçek iç çapı, toleransı, konektör ayrıntılarını ve varsa orijinal inç tanımını belirtin. Bir tedarikçi nominal bir eşdeğer önerirse, yalnızca yuvarlatılmış bir dönüştürmeyi kabul etmek yerine takılmış bir numuneyi onaylayın.
Torpido Altı Uyum Çaptan İbarettir
| Montaj sorunu | İncelenecek hususlar | Önerilen kabul kanıtı |
|---|---|---|
| Hortum bir dönüşte bükülüyor | Mevcut yarıçap, duvar davranışı ve sabit braketlerin konumu | Monte edilmiş hat fotoğrafı ve en dar bükümdeki açıklık denetimi |
| Hortum havalandırma çıkışından ayrılıyor | Geçme uzunluğu, uç durumu ve onaylı tutma yöntemi | Üretimi temsil eden bağlantı elemanları kullanılarak yapılan montaj denemesi |
| Ön cam çıkışına çok az hava geliyor | Kanal şekli, ek yerleri ve daha geniş HVAC dağıtım sistemi | Kararlaştırılan bir çalışma koşulu altında hava akışı veya basınç kaybı karşılaştırması |
| Hortum bitişikteki parçalara sürtünüyor | Monte edilen hatta destek konumları, hareket ve temas | Kararlaştırılan bir dayanıklılık testinden sonra boşluk değerlendirmesi ve denetimi |
| Yedek parça yanlış uzunlukta geliyor | Serbest, uzatılmış veya sıkıştırılmış ölçüm durumu | Onaylı kesim uzunluğu çizimi ve ambalaj durumu |
Yedek bir hortum için eski bileşenin fotoğrafları yararlıdır; ancak orijinal bir parça, yıllarca kullanım sırasında esremiş, kesilmiş veya deforme olmuş olabilir. Mümkün olduğunda, parçayı aracın birleştiği rakorlarla ve onaylı montaj çizimiyle karşılaştırın.
Kabine Özel Malzeme Gereksinimlerini Kullanın
Araç iç mekanları alev almazlık, koku, emisyon, ısıda yaşlanma ve diğer gereksinimleri şart koşabilir. Doğru standart, pazara ve bileşenin fiili konumuna bağlıdır. FMVSS 302 gibi bir otomotiv alev almazlık gereksiniminin geçerli olduğu yerlerde, önerilen yapı için ilgili kanıtları talep edin; tüm alüminyum-kağıt veya PVC kaplı kanalların test edildiğini veya onaylandığını varsaymayın.
Benzer şekilde, farklı bir ısıtıcı hortumunun sıcaklık derecesini aktarmayın veya alüminyum orta katmanı, tüm laminatın sıcak bir yüzey için uygun olduğuna dair bir kanıt olarak değerlendirmeyin. Kağıt, film ve her türlü bağlayıcı malzeme, nihai duvar ve kurulum bağlamında ayrı ayrı değerlendirilmelidir.
Mühendislik sınırı: Esnek bir buz çözücü kanalı, hava yönlendiren bir bileşendir. Bir ısı koruma kataloğunun başka yerlerinde ilgili malzemeler görünüyor diye yakıt hortumu, basınçlı soğutma sıvısı hortumu, fren hattı kılıfı veya yanma egzoz kanalı haline gelmez.
Bir OEM Isıtıcı Havalandırma Hortumu için Numune Onayı
Tekrarlanan üretim için, önerilen duvar yapısını ve montaj koşullarını temsil eden bir numune isteyin. Pratik bir onay kaydı aşağıdaki hususları kapsamalıdır:
- Malzeme kimliği: Doğru içten dışa katman sırasına sahip PAK, PAP veya onaylanmış başka bir yapı.
- Bitmiş boyutlar: İç çap (ID), dış kılıf, uzunluk ve üzerinde anlaşmaya varılan boyut toleransları.
- Kesim ucu kalitesi: konektörlerde kabul edilemez gevşek malzeme, katman ayrılması (delaminasyon) veya keskin çıkıntılar olmaması.
- Monte edilmiş geometri: torpido gözünden geçirildikten sonra yeterli açıklık ve yakındaki bileşenlerle çakışma olmaması.
- Bağlantı bütünlüğü: onaylanmış sabitleme yöntemi, hortumu duvarına zarar vermeden tutar.
- Hava dağıtım performansı: belirtilen montaj üzerinde gerekli akış veya basınç kaybı testi sonuçları.
- Gerekli kabin malzemesi kanıtı: ilgisiz bir ürün değil, tam olarak yapıyla ilgili geçerli test belgeleri.
- Teslimat durumu: paketlenen parçalar, ambalajından çıkarılıp takıldığında kabul edilebilir şeklini ve uçlarını korur.
Değerlendirmeden önce test yöntemlerini ve başarı kriterlerini üzerinde uzlaşın. Yalnızca görsel olarak düzgün bir hortum, hava akışını, dayanıklılığı veya uygunluğu kanıtlamaz.
İki Satın Alma Senaryosu
Klasik araç klima (HVAC) restorasyonu
Öncelik genellikle yıpranmış bir buğu çözücü hortumun uyumunu ve güzergahını yeniden üretmektir. Eşleşen konektör ölçülerini, ön panel altı fotoğraflarını ve orijinal duvar tanımını sağlayın. Kanıtlanmadığı sürece evrensel bir araç uyumu iddia etmekten kaçının.
Araç veya ekipman üreticisi (OEM) programı
Öncelik tekrarlanabilirliktir. Üretim tedarikini onaylamadan önce yapı kodunu, ölçüm koşulunu, montaj güzergahını, malzeme kanıtını, paketleme yöntemini ve değişiklik kontrolü gereksinimlerini tanımlayın.
Teklif İsterken Gönderilmesi Gerekenler
Önerilen RFQ bilgileri: uygulama (ön cam buğu çözücüsü, kabin havalandırması veya ısıtıcı çıkışı); iç çap ve tolerans; bağlantı çizimleri veya fotoğrafları; toplam uzunluk ve ölçüm koşulu; PAK veya PAP yapı tercihi; çalışma sıcaklığı aralığı; istenen bitiş; ilgili kabin malzemesi gereksinimleri; yıllık miktar; numune miktarı; ve paketleme yöntemi.
Orijinal kanal mevcut değilse, her iki konektör boynunun ve mevcut güzergahın fotoğraflarını sağlayın. Alternatif bir katman yapısı önerilirse, bunu garantili birebir bir değişimden ziyade mühendislik incelemesi için bir ikame olarak belirtin.
İlgili BSTFLEX Ürünleri
Siyah plastik kaplı, kağıt astarlı kompozit kanallar için şurayı inceleyin: PAK Esnek Hava Kanalı Hortumu. Uygun iç havalandırma için tasarlanmış bir kağıt/alüminyum/kağıt yapı için şurayı inceleyin: PAP Kağıt Alüminyum Hava Kanalı. Diğer kanal ve termal koruma biçimleri şu başlık altında listelenmiştir: Alüminize Isı Koruma Borusu ve Sıcak Hava Kanalı.
Özel Otomotiv Buğu Giderici Kanal Hortumu Talebinde Bulunun
BSTFLEX, otomotiv hava yönlendirme montajları için numune ve teknik resim tabanlı kanal sorgularını destekler. Bağlantı boyutlarını, amaçlanan kabin konumunu, gerekli duvar yapısını ve satın alma miktarını gönderin. Önerilen malzeme ve üretim özellikleri daha sonra onay gereksinimlerinize göre gözden geçirilebilir.
HVAC Kanal Teknik Resminizi veya Değiştirme Numunenizi Gönderin
SSS: Otomotiv Buğu Giderici ve Isıtıcı Kanal Hortumu
Buğu giderici kanal hortumu nedir?
Araç HVAC sistemi aracılığıyla havalandırma veya ısıtılmış havayı ön cam buğu çözücü çıkışlarına ya da diğer kabin havalandırma menfezlerine yönlendiren esnek bir hava geçişidir.
Bir araba buğu giderici hortumu ile karbüratör ısı yükseltici hortumu aynı şey midir?
Hayır. Buğu giderici hortum, tipik olarak ön panelin arkasında kabin havasını dağıtır. Karbüratör ısı yükseltici hortumu ise geçerli eski motorlarda, motor ısı sobası alanından ön ısıtmalı emme havasını hava filtresine doğru yönlendirir.
PAK ve PAP kanal arasındaki fark nedir?
Referans verilen BSTFLEX ürünleri için PAK içinde kraft kağıt, ortasında alüminyum ve siyah bir PVC film dış yüzey bulunur. PAP'ta ise alüminyum katmanın içinde ve dışında kağıt bulunur. Yapılar, uygulama incelemesi yapılmadan birbirinin yerine kullanılmamalıdır.
Gösterge paneli altındaki ısıtıcı kanal çapını doğru şekilde nasıl seçerim?
Birleşme bağlantı elemanı geometrisini ölçün ve hortumun bağlantının üzerine mi yoksa içine mi oturduğunu doğrulayın. Ardından, takılan numuneyi, oval boyunlar ve dar bükümler dahil olmak üzere önerilen güzergah boyunca inceleyin.
Tüm esnek hava kanalları araç iç mekanları için onaylı mıdır?
Hayır. Malzeme ve performans gereksinimleri araca, pazara ve montaja bağlıdır. Gerekli her türlü yanıcılık testi dahil olmak üzere tam kanal yapısı için geçerli kanıtları talep edin.
