Egzoz Sargısı: Egzoz ve Manifold Isı Sargısı için Kapsamlı Kılavuz

Egzoz sistemleri, bir araç veya motor kurulumundaki en yoğun ısı kaynaklarından birini oluşturur. Manifoldlar, egzoz çıkışları ve iniş boruları; elektrik kablolarına, hortumlara, sensörlere, gövde panellerine ve emme bileşenlerine çok yakın mesafede çalışabilir. Alan kısıtlı olduğunda, bu ısıyı kontrol etmek isteğe bağlı bir aksesuardan ziyade sistem tasarımının bir parçası haline gelir.

Egzoz sargısı termal yalıtımı doğrudan sıcak boru üzerine yerleştirmenin en basit yollarından biridir.

Ayrıca egzoz ısı sargısı, egzoz borusu sargısı, manifold sargısı veya egzoz yalıtım sargısı olarak da tanımlanan bu ürün, egzoz borularının etrafına üst üste binen katmanlar halinde sarılan dokuma bir yüksek sıcaklık tekstilidir. Farklı sıcaklık aralıkları ve çalışma ortamları için farklı fiber sistemleri mevcuttur.

BSTFLEX, otomotiv, motosiklet, motor sporları, dizel, denizcilik ve endüstriyel egzoz termal yönetimi için geniş bir egzoz ve manifold ısı sargısı yelpazesi üretmektedir.

Egzoz Sargısı Aslında Ne İşe Yarar?

Egzoz sargısının ana işlevi termal muhafazadır.

Çıplak bir egzoz borusu, radyasyon ve konveksiyon yoluyla çevresine ısı aktarır. Boruyu sarmak, sıcak metal ile yakındaki bileşenler arasına yalıtkan bir tekstil katmanı ekler.

Doğru seçilmiş bir sargı şunlara yardımcı olabilir:

• egzoz boruları etrafındaki radyant ısıyı azaltmak;

• hortumlar, kablolar ve sensörler üzerindeki ısı maruziyetini sınırlamak;

• zeminlere ve bölmelere doğru ısı transferini azaltmak;

• kalabalık motor bölmelerinde termal kontrolü iyileştirmek;

• kullanıcıları sıcak yüzeylerle kazara temastan korumak;

• egzoz sistemi içinde daha fazla termal enerji tutmak.

Bu son nokta, egzoz ısı sargısının manifoldlar ve turboşarj iniş boruları etrafında yaygın olarak kullanılmasının nedenidir.

Ancak egzoz sargısı evrensel bir onarım malzemesi olarak görülmemelidir. Standart termal sargı, çatlak boruları kapatmak veya egzoz sızıntılarını onarmaktan ziyade ısı yönetimi için tasarlanmıştır.

Egzoz Sargısı Bir Sistemdir, Sadece Bir Bant Parçası Değildir

Bir egzoz borusu sargısını sadece renk veya genişliğe göre seçmek yaygın bir hatadır.

Tamamlanmış kurulumun performansı, birlikte çalışan birkaç faktöre bağlıdır:

Bu nedenle, bir motosiklet manifoldu için en iyi egzoz sargısı, bir turbo iniş borusu veya endüstriyel dizel egzoz borusu için doğru malzeme olmayabilir.

Fiberglas Egzoz Sargısı

Fiberglas, genel egzoz yalıtımı için en yaygın kullanılan malzemelerden biri olmaya devam etmektedir.

Esnektir, ekonomiktir ve kıvrımlar ile boru geçişlerine iyi uyum sağlayan dar bantlar halinde dokunabilir. Fiberglas sargı yaygın olarak şunlarda kullanılır:

• atmosferik otomotiv manifoldları;

• motosiklet egzoz boruları;

• toplayıcı borular;

• genel egzoz boruları;

• orta ila yüksek sıcaklıktaki endüstriyel borular.

BSTFLEX, aşağıdakiler dahil olmak üzere çeşitli fiberglas bazlı yapılar sunar: Pro Black Exhaust Heat Wrap, ek aşınma ve darbe koruması için yüksek sıcaklığa dayanıklı cam elyaf yalıtım katmanını paslanmaz çelik bir dış yapı ile birleştirir.

Fiberglas, maliyet, esneklik ve pratik ısı kontrolünün maksimum sıcaklık kapasitesinden daha önemli olduğu uygulamalar için genellikle başlangıç noktasıdır.

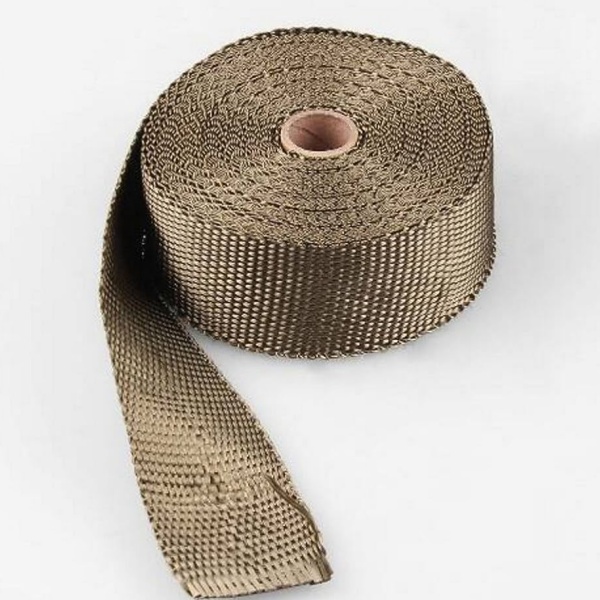

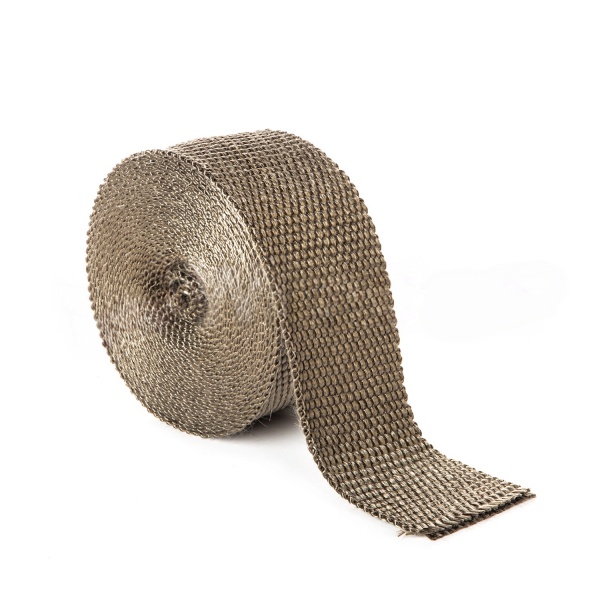

Titanyum Egzoz Sargısı

"titanyum egzoz sargısı" terimi performans otomotiv pazarında yaygın olarak kullanılır, ancak bu normalde sargının metalik titanyum içerdiği anlamına gelmez.

Bu tür bir ürün genellikle bazalt veya volkanik kaya türevli elyaftan üretilir.

Bazalt elyaflar iyi bir esneklik, ısı direnci ve tekrarlanan termal döngülere karşı direnç sunar. Sıklıkla şunlar için seçilirler:

• performans manifoldları;

• turbo iniş boruları;

• motosiklet egzoz sistemleri;

• yarış egzoz sistemleri;

• geleneksel fiberglas uygulamalarından daha yüksek ısıya maruz kalan kurulumlar.

BSTFLEX Black Titanium Exhaust Pipe Wrap volkanik kaya türevli elyaftan üretilmiştir ve çeşitli genişliklerde ve rulo uzunluklarında mevcuttur. BSTFLEX, bu ürünü 1800°F'ye kadar doğrudan ısı maruziyeti ve daha yüksek aralıklı kapasite için tanımlar.

Bazalt bazlı sargının pratik avantajı sadece daha yüksek sıcaklık kapasitesi değildir. Ayrıca, sert bir yalıtım sistemine ihtiyaç duymadan manifoldları ve egzoz borusu kıvrımlarını takip edecek kadar esnek kalma eğilimindedir.

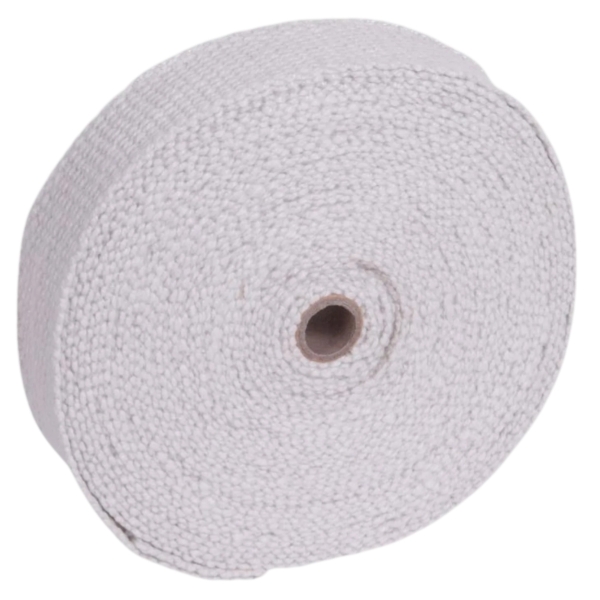

Şiddetli Isı Maruziyeti için Silika Egzoz Sargısı

Egzoz sıcaklıkları standart fiberglasın pratik aralığının ötesine geçtiğinde, yüksek silika tekstiller daha uygun bir seçenek haline gelir.

Silika elyaflar, geleneksel E-camdan çok daha yüksek silika içeriğine sahiptir ve sürekli yüksek sıcaklık maruziyetinin daha zorlu olduğu yerlerde kullanılır.

BSTFLEX, High Temperature Inferno Header Exhaust Heat Wrap ürününü tekstüre amorf silika filament iplikten üretmektedir. Ürün, 2000°F'ye kadar servis sıcaklıkları için tasarlanmıştır.

Tipik uygulamalar şunları içerir:

• turboşarjlı egzoz sistemleri;

• yüksek çıkışlı yarış motorları;

• egzoz manifoldları;

• yüksek sıcaklık başlıkları;

• endüstriyel egzoz hatları;

• fiberglasın yeterli sıcaklık marjı sağlamayabileceği şiddetli termal bölgeler.

Bu nedenle, tasarım gereksinimi maliyetten ziyade öncelikle sıcaklık tarafından belirlendiğinde silika sargı düşünülmelidir.

Kompozit Egzoz Sargısı

Bazı egzoz sistemleri basit dokuma elyaf yalıtımından daha fazlasını gerektirir.

Toz oluşumu, yüzey aşınması, neme maruz kalma ve kurulum temizliği de önemli olabilir.

Bu uygulamalar için kompozit yapılar ek özellikler sağlayabilir.

BSTFLEX Silikon Egzoz Sargısı Kompozit Fiberglas ve Silikon Kaplama bir fiberglas yalıtım yapısını silikon dış işlemle birleştirir. Kaplama, gevşek lifleri tutmaya yardımcı olur ve işlenmemiş açık tekstil ürünlerinin daha az tercih edildiği uygulamalar için daha dayanıklı, daha temiz bir dış yüzey oluşturur.

Bu tür bir yapı, termal yalıtımın yanı sıra dayanıklılık ve kullanım özelliklerinin önemli olduğu dizel motorlarda, endüstriyel boru tesisatlarında ve ekipmanlarda yararlı olabilir.

Egzoz Isı Sargısının En Etkili Olduğu Yerler

Egzoz Başlıkları

Başlıklar, başlık sargısı için en yaygın yerlerden biridir.

Bireysel birincil borular geniş bir ısıtılmış yüzey alanı oluşturur ve genellikle ateşleme kablolarına, fren hatlarına ve diğer ısıya duyarlı bileşenlere yakın geçerler.

Esnek sargı, her bir birincil boruyu sert bir metal kalkandan çok daha kolay takip edebilir.

Egzoz Manifoldları

Döküm veya fabrikasyon egzoz manifoldları da, özellikle kompakt motor bölmelerinde, termal muhafazadan yararlanabilir.

Bununla birlikte, çok düzensiz manifold şekilleri, geleneksel spiral sargı yerine çıkarılabilir bir yalıtım battaniyesine daha uygun olabilir.

Turbo İniş Boruları

Bir turboşarj iniş borusu, türbin muhafazasının kendisi dışındaki en sıcak egzoz bileşenlerinden biri olabilir.

Bir iniş borusunun etrafında yüksek sıcaklık egzoz ısı sargısı kullanmak, aşağıdakilere ulaşan radyant ısıyı azaltabilir:

• emme boruları;

• kablolama;

• fren sistemleri;

• bölmeler;

• şanzıman tünelleri;

• yakındaki gövde yapıları.

Şiddetli turbo uygulamaları için bazalt veya silika malzemeler, giriş seviyesi fiberglas sargıdan genellikle daha uygundur.

Motosiklet Egzoz Boruları

Motosikletler, egzoz başlıklarını sürücüye ve çevresindeki kaportaya yakın bir şekilde maruz bırakır.

Bu nedenle, motosiklet egzoz sargısı hem termal yönetim hem de yüzey teması koruması için kullanılır.

Fiberglas ve bazalt bazlı sargılar, sıcaklığa ve istenen görünüme bağlı olarak yaygın şekilde tercih edilir.

Dizel ve Jeneratör Egzoz Sistemleri

Dizel motorlar ve jeneratörler genellikle uzun süreler boyunca sürekli yük altında çalışır.

Bu sistemlerde egzoz yalıtımı temel olarak şunları amaçlar:

• personel koruması;

• yakındaki ekipmanların korunması;

• bölme sıcaklığı kontrolü;

• radyant ısının azaltılması.

Daha büyük endüstriyel sistemlerde sargı, kaplama, çıkarılabilir battaniyeler veya bu teknolojilerin kombinasyonları kullanılabilir.

Egzoz Sargısı ve Egzoz Battaniyesi Karşılaştırması

Her iki ürün de egzoz bileşenlerini yalıtır, ancak yapıları ve kurulumları farklıdır.

Egzoz sargısı borunun etrafına dar tekstil bandın sarılmasıyla uygulanır.

En uygun olduğu yerler:

• egzoz manifoltları;

• uzun düz boru bölümleri;

• küçük çaplı egzoz boruları;

• kollektörler;

• iniş boruları;

• motosiklet egzoz sistemleri.

Bir egzoz yalıtım battaniyesi belirli bir bileşene uyacak şekilde tasarlanmış önceden şekillendirilmiş bir tekstil düzeneğidir.

Battaniyeler şunlar için daha uygundur:

• turboşarjlar;

• büyük manifoltlar;

• susturucular;

• büyük çaplı egzoz boruları;

• düzenli servis erişimi gerektiren bileşenler.

Bileşenin sık sık çıkarılması gerekiyorsa, yeniden kullanılabilir bir battaniye, kalıcı olarak sarılmış bir banttan daha pratik olabilir.

Egzoz Sargısı ve Metal Isı Kalkanı Karşılaştırması

Metal bir ısı kalkanı farklı şekilde çalışır.

Yalıtımı doğrudan egzoz borusuna yerleştirmek yerine, metal bir kalkan normalde sıcak bileşen ile kalkan arasında bir hava boşluğu bırakarak radyant ısıyı yansıtır veya engeller.

Bu, metal ısı kalkanlarını şu durumlarda kullanışlı kılar:

• hava akışının mevcut olduğu;

• sıcak bileşenin açıkta kalması gereken;

• servis erişiminin önemli olduğu;

• doğrudan boru yalıtımının istenmediği durumlar.

Egzoz sargısının karmaşık boru geometrisi etrafına uygulanması genellikle daha kolaydır; sert bir ısı kalkanı ise yönlü radyant ısıyı kontrol ederken daha uygun olabilir.

BSTFLEX hem tekstil sargıları hem de egzoz ısı kalkanı yalıtımı tedarik eder, böylece her sistemi aynı çözüme zorlamak yerine termal koruma yönteminin gerçek kuruluma uygun olması sağlanır.

Doğru Egzoz Sargısı Nasıl Seçilir

Faydalı bir seçim süreci beş soru ile başlar.

1. Gerçek egzoz sıcaklığı nedir?

Malzemeyi sadece motor beygir gücüne veya araç tipine göre seçmeyin.

Her ikisini de göz önünde bulundurun:

• sürekli çalışma sıcaklığı;

• kısa süreli tepe sıcaklığı.

Atmosferik bir sokak motoru, turboşarjlı bir yarış aracı ve endüstriyel bir dizel jeneratör çok farklı termal gereksinimlere sahip olabilir.

2. Egzoz borusu hangi malzemeden yapılmıştır?

Paslanmaz çelik, yumuşak çelik ve diğer egzoz alaşımları, tekrarlanan ısı döngülerine ve neme maruz kalmaya farklı tepkiler verir.

Boru durumu da sarmadan önce kontrol edilmelidir.

Korozyonu, çatlakları veya hasarlı kaynakları sadece gizlemek için üzerini örtmeyin.

3. Boru geometrisi ne kadar karmaşık?

Dar, esnek bir sargı şunların etrafında kullanışlıdır:

• dar yarıçaplı bükümler;

• küçük motosiklet manifoltları;

• karmaşık toplayıcılar.

Daha geniş sargı, düz boruyu daha hızlı kaplar ancak karmaşık geometri etrafında konumlandırılması daha zor olabilir.

4. Sistem neme veya kirlenmeye maruz kalıyor mu?

Karayolu araçları, denizcilik ekipmanları ve endüstriyel motorlar şunlarla karşılaşabilir:

• su;

• çamur;

• tuz;

• yağ;

• yakıt;

• toz.

Hem sargıyı hem de herhangi bir yüzey işlemini seçerken bu faktörler dikkate alınmalıdır.

5. Bileşenin düzenli olarak çıkarılması gerekecek mi?

Boru veya bileşenin sık sık kontrol edilmesi gerekiyorsa, çıkarılabilir bir ceket veya battaniye bakım süresini azaltabilir.

BSTFLEX ayrıca High Velocity Jacket Egzoz Sistemi Sargısı üretmektedir; bu, geleneksel spiral sargının tercih edilen kurulum yöntemi olmadığı uygulamalar için ceket tarzı bir yaklaşımdır.

Egzoz Sargısı Genişliğini Seçme

Birçok otomotiv kurulumunda iki genişlik baskındır:

1 inç sargı

Şunlar için daha uygundur:

• küçük çaplı borular;

• dar bükümler;

• kompakt motosiklet manifoldları;

• karmaşık kollektörler.

2 inç sargı

Şunlar için daha uygundur:

• daha uzun düz egzoz boruları;

• daha büyük manifoldlar;

• downpipe'lar;

• daha hızlı montajın önemli olduğu uygulamalar.

BSTFLEX ayrıca büyük çaplı borular ve endüstriyel kurulumlar için daha geniş egzoz sargısı formatları üretmektedir.

Bu nedenle, daha geniş bir sargının her zaman daha iyi olduğunu varsaymak yerine, doğru genişlik boru çapına ve geometrisine göre seçilmelidir.

Montaj da Malzeme Kadar Önemlidir

Doğru egzoz sargısı bile yanlış monte edilirse düşük performans gösterebilir.

Tipik bir montaj süreci şunları içerir:

1. Egzoz borusunun kontrol edilmesi ve temizlenmesi.

2. Başlangıç noktasının ve sargı yönünün belirlenmesi.

3. Tutarlı bir üst üste binme oranının korunması.

4. Büyük boşluklar oluşturmadan bükümler etrafında kademeli olarak ilerlenmesi.

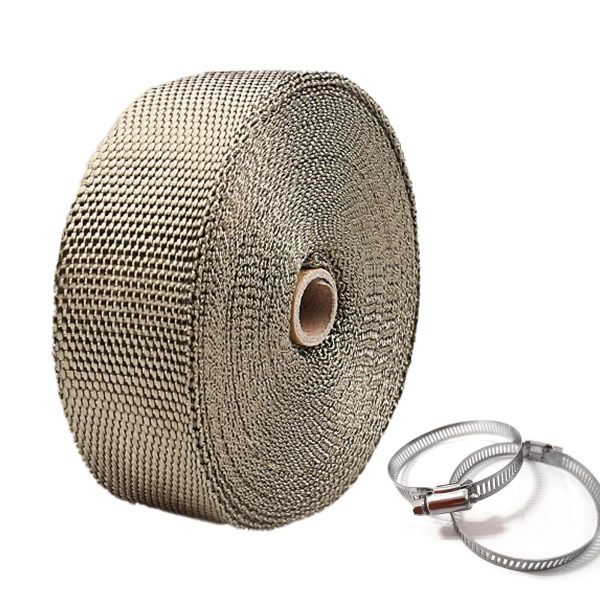

5. Başlangıç ve bitiş noktalarının paslanmaz çelik kelepçe veya klipsler kullanılarak sabitlenmesi.

6. Yakındaki braketlerin, sensörlerin ve hareketli parçaların kontrol edilmesi.

7. İlk termal döngülerden sonra montajın tekrar kontrol edilmesi.

Tam örtüşme miktarı ürün spesifikasyonuna ve uygulama gereksinimine uygun olmalıdır.

Çok az örtüşme, dengesiz termal kapsama bırakabilir.

Aşırı örtüşme daha fazla malzeme tüketir ve gereksiz kalınlık oluşturur.

Ne Kadar Egzoz Sargısı Gereklidir?

Her egzoz sistemine uyan tek bir rulo uzunluğu yoktur.

Malzeme tüketimi şunlara bağlıdır:

• boru dış çapı;

• toplam boru uzunluğu;

• sargı genişliği;

• örtüşme yüzdesi;

• büküm sayısı;

• kollektör geometrisi;

• birden fazla katmanın gerekli olup olmadığı.

Bir OEM veya üretim projesi için en iyi yaklaşım, malzeme kullanımını yalnızca araç tipinden tahmin etmek yerine gerçek bir çizimden, boru numunesinden veya montaj spesifikasyonundan hesaplamaktır.

BSTFLEX, standart perakende boyutundaki ruloların verimsiz olduğu yüksek hacimli projeler için özel rulo genişliklerini ve uzunluklarını destekler.

Egzoz Sargısının Yapamayacakları

Egzoz sargısı etkili bir ısı yalıtımıdır, ancak sınırları vardır.

Şunların yerini tutmaz:

• onarım kaynağı;

• egzoz sızıntısı onarımı;

• hasarlı flanş değişimi;

• yapısal boru onarımı;

• aşırı hassas bileşenlerin çevresinde uygun ısı yalıtımı;

• egzoz sisteminin rutin kontrolü.

Mühendislik ürünü bir termal yönetim sisteminin parçası olarak ele alınmalıdır.

Bazı kurulumlar için en iyi çözüm şunları birleştirebilir:

• egzoz sargısı;

• çıkarılabilir yalıtım battaniyeleri;

• yansıtıcı bariyerler;

• metal ısı kalkanları;

• yakındaki kablolar ve hortumlar için koruyucu kılıflar.

Bir Bakışta Egzoz Sargısı Malzeme Seçimi

Nihai seçim her zaman gerçek sıcaklığa, ortama ve kurulum tasarımına dayanmalıdır.

OEM ve Endüstriyel Projeler için Egzoz Sargısı

Üreticiler ve distribütörler için egzoz sargısı spesifikasyonu, bir elyaf türü seçmenin ötesine geçer.

Üretim gereksinimleri şunları içerebilir:

• standart dışı genişlikler;

• belirli rulo uzunlukları;

• özel markalı ambalaj;

• özel renkler;

• malzeme tanımlama;

• paslanmaz çelik sabitleme bağları;

• uygulamaya özel yapılar;

• numune tabanlı geliştirme.

BSTFLEX, OEM, distribütör ve endüstriyel uygulamalar için egzoz termal koruma ürünleri üretir ve yalnızca sabit perakende konfigürasyonları tedarik etmek yerine egzoz sistemi etrafında teknik özellikler geliştirebilir.

Tamamını keşfedin BSTFLEX Egzoz ve Manifold Isı Sargısı serisi fiberglas, bazalt, silika, kompozit ve özel egzoz yalıtım ürünleri için.

Sıkça Sorulan Sorular

Egzoz sargısı nedir?

Egzoz sargısı, radyan ısıyı azaltmak ve termal muhafazayı iyileştirmek için doğrudan egzoz boruları, manifoldlar veya iniş boruları etrafına monte edilen dokuma yüksek sıcaklık yalıtım bandıdır.

Egzoz sargısı ile egzoz ısı sargısı arasındaki fark nedir?

Çoğu otomotiv ve endüstriyel uygulamada terimler aynı genel ürün ailesini ifade eder. "Egzoz ısı sargısı" termal yalıtım işlevini vurgularken, "egzoz sargısı" daha geniş ticari terimdir.

Egzoz sargısı için en iyi malzeme nedir?

Tek bir en iyi malzeme yoktur. Fiberglas birçok genel uygulama için uygundur, bazalt genellikle daha yüksek performanslı sistemler için seçilir ve yüksek silika sargı daha şiddetli sıcaklık maruziyeti için uygundur.

Egzoz sargısı turbo iniş borularında kullanılabilir mi?

Evet. İniş boruları, yüksek sıcaklık egzoz sargısı için yaygın bir uygulamadır. Malzeme, gerçek sürekli ve tepe egzoz sıcaklıklarına göre seçilmelidir.

Titanyum egzoz sargısı titanyumdan mı yapılır?

Genellikle hayır. Titanyum egzoz sargısı olarak pazarlanan ürünler genellikle metalik titanyum yerine bazalt veya volkanik kaya türevli liflerden yapılır.

Egzoz sargısı egzoz sızıntılarını onarır mı?

Hayır. Standart egzoz termal sargısı, yapısal boru veya sızıntı onarımı için değil, ısı yönetimi için tasarlanmıştır.

Hangi genişlikte egzoz sargısı kullanmalıyım?

Dar sargı genellikle küçük çaplı borular ve dar kıvrımlar etrafına daha kolay monte edilirken, daha geniş sargı daha büyük veya daha düz egzoz borularında daha hızlıdır.
