Bir DEF enjektör besleme hattı, dizel egzoz arıtma sisteminin nispeten küçük bir parçası gibi görünse de, güzergahı onu zorlu bir termal ortama yerleştirebilir. Egzoz boruları, dizel partikül filtreleri, SCR katalizörleri ve diğer sıcak taraf bileşenleri, özellikle araç yerleşiminde sistemler arasında sınırlı boşluk kaldığında, yakındaki DEF hatlarını sürekli radyant ısıya maruz bırakabilir.

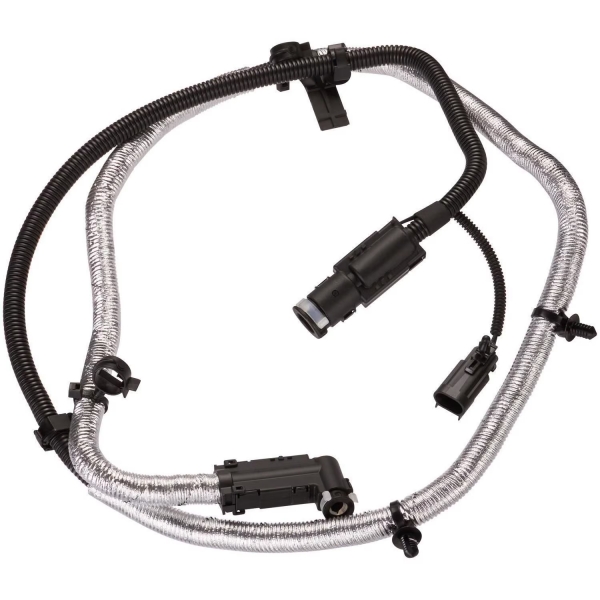

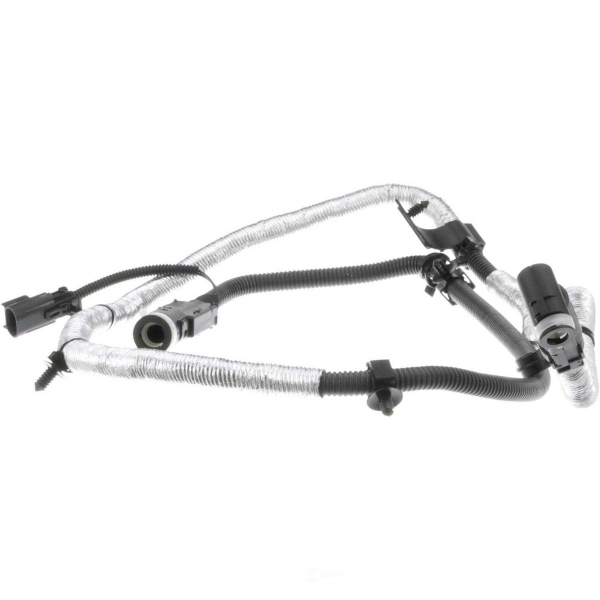

BSTFLEX bu lokasyonlar için bir ürün üretmektedir.oluklu DEF enjektör besleme hattı ısı kalkanıAlüminyum yansıtıcı dış katman ile fiberglas ısı yalıtımının birleşimi kullanılarak üretilmiştir. Oluşturulan kılıf, hat etrafında hafif bir koruyucu bariyer oluştururken, kavisli güzergahlara ve yön değişikliklerine uyum sağlayacak kadar esnek kalır.
Bu tasarım, egzoz bileşeninin kendisini yalıtmak yerine, korunması gereken bileşenin etrafına doğrudan termal koruma sağlar.
Modern dizel egzoz son işlem sistemleri, birden fazla bileşeni nispeten yoğun bir alanda bir araya getirir. Araç mimarisine bağlı olarak, bir Dizel Egzoz Sıvısı besleme hattı, egzoz borusunun, DPF'nin, SCR katalizörünün, dozajlama tertibatının veya diğer yüksek sıcaklık yüzeylerinin yakınından geçebilir.
Bu alanlarda, hattın termal strese maruz kalması için egzoza temas etmesi şart değildir. Sıcak yüzeyden yayılan enerji, çevredeki alanı sürekli olarak ısıtabilir ve bitişik bileşenlerin sıcaklığını yükseltebilir.
Doğru konumlandırılmışDEF hattı ısı kalkanıBesleme hattı ile bu sıcak ortam arasında ek bir termal bariyer oluşturur. Tipik uygulamalar şunlardır:
Egzoz tarafı termal yönetiminin daha kapsamlı bir şekilde ele alınması için BSTFLEX'e bakınız.Egzoz Isı Kalkanı Yalıtımımenzil.
DEF besleme hattının geometrisi, geleneksel düz koruyucu borunun uygun olmayabileceği başlıca nedenlerden biridir.
Yönlendirme, bükülmeleri, ofsetleri, bağlantı noktalarını ve sınırlı boşluklu bölümleri içerebilir. Bu geometriye uymayan sert bir koruyucu kalkanın paketlenmesi zor olabilir ve komşu bileşenlerle etkileşime girebilir.

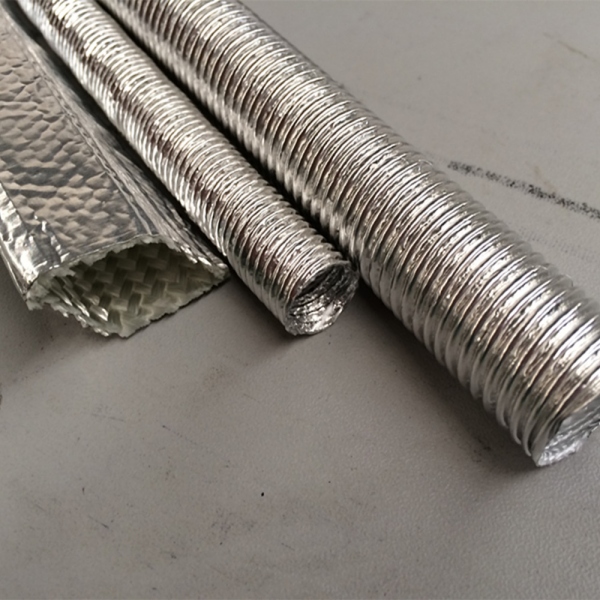

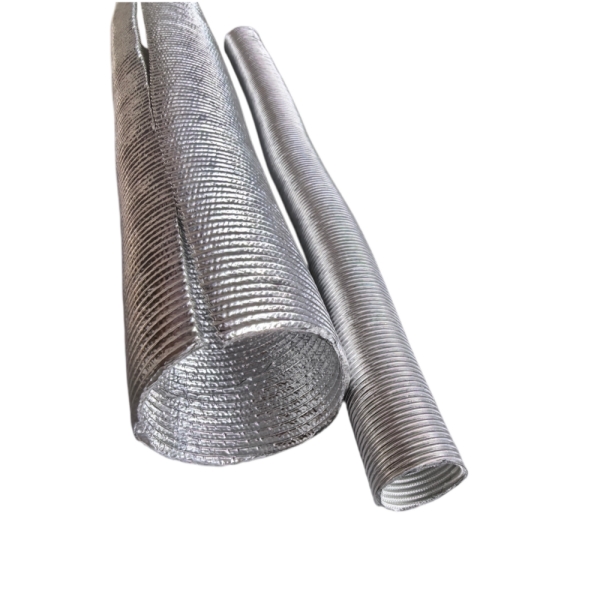

BSTFLEX biroluklu ısı kalkanı kılıfıBu yapı, kalkan boyunca kontrollü esneklik sağlamak üzere tasarlanmıştır. Oluklar, aracın hattının koruyucu malzemenin şeklini takip etmesini gerektirmek yerine, kılıfın yönlendirme ile birlikte bükülmesine olanak tanır.
Bu yapı, özellikle ısı yalıtımının sağlanması gereken yerlerde kullanışlıdır:
Sonuç olarak, her bir hattı düz bir boru gibi ele almak yerine, gerçek montaj alanının etrafında koruyucu bir ısı kalkanı geliştirilebilir.
Isı kalkanı içinde bu iki malzeme farklı işlevler yerine getirir.
Dış alüminyum katman, çevredeki sıcak ortama bakar. Yansıtıcı metalik yüzeyi, esas olarak yakındaki egzoz bileşenlerinden gelen radyant ısıyı yönetmek için kullanılır.
Bu önemlidir çünkü yüksek sıcaklıktaki egzoz yüzeyinin yanına yerleştirilen bir DEF hattı, iki parça arasında doğrudan fiziksel temas olmasa bile önemli miktarda termal radyasyona maruz kalabilir.
Alüminyum yüzeyin altında, fiberglas, kılıfın yalıtım gövdesini oluşturur. Fiberglas tabaka, ısı transferini kalkan boyunca yavaşlatır ve korunan hattı dış alüminyum yüzeyden ayırır.
Bu nedenle, bu kombinasyon, yalnızca ince alüminyum folyoya güvenmeye kıyasla daha işlevsel bir termal bariyer sağlar:
Radyant ısı kaynağı → yansıtıcı alüminyum yüzey → fiberglas izolasyon → korumalı DEF besleme hattı
Bu tip bileşenler için esneklik ikincil bir özellik olarak ele alınmamalıdır.
Otomotiv hortumları, boruları ve kablo demetleri genellikle düz bir yol izlemek yerine diğer sistemlerin etrafından dolandırılır. Oluklu bir profil, ısı kalkanına boru şeklindeki koruyucu yapısını korurken, belirgin bir bükülme mekanizması kazandırır.
Çap, oluk geometrisi ve malzeme özelliklerine bağlı olarak, yapı şu unsurları dengeleyecek şekilde geliştirilebilir:
Bu da tasarımı sadece birDEF hortum ısı kalkanıAncak bu durum, bölgesel radyasyonel ısıya maruz kalan diğer otomotiv sıvı hatları ve elektrik sistemleri için de geçerlidir.
Bu iki ürün aynı termal sorunu farklı açılardan ele alıyor.
Egzoz izolasyonuIsıyı kaynağında tutmak için sıcak egzoz bileşeninin üzerine veya çevresine monte edilir.
ADEF enjektör besleme hattı ısı kalkanıÖte yandan, bu sistem, dışarıdan gelen ısı miktarını azaltmak amacıyla sıcaklığa duyarlı hattın etrafına monte edilir.
| Termal Koruma Yöntemi | Kurulduğu Yer | Birincil İşlev |
|---|---|---|
| Egzoz izolasyon battaniyesi | Egzoz borusu, manifold, DPF veya diğer sıcak parçalar | Isıyı kaynağında kontrol altına alın. |
| Sert egzoz ısı kalkanı | Egzoz ve yakındaki bileşenler arasında | Radyant ısı transferini kesintiye uğratmak |
| Oluklu DEF hattı ısı kalkanı | DEF hattının hemen çevresinde | Hattı dış termal etkilerden koruyun. |
| Tel ısı kalkanı kılıfı | Kablolama veya tel | Sıcak bölgelerin yakınındaki elektrikli bileşenleri koruyun. |
Aşırı dolu araçlarda, aynı termal yönetim stratejisinin bir parçası olarak birden fazla yöntem kullanılabilir.
Aynı alüminyum-fiberglas oluklu yapı, egzoza yakın bölgelerden geçirilen diğer küçük çaplı bileşenler için de tasarlanabilir.
Olası uygulama alanları şunlardır:
Ürün burada aynı zamanda bir işlev de görebilir.otomotiv kablolama ısı kalkanı,tel ısı kalkanı kılıfıveyakablolama için ısı kılıfıİç boyutları ve yapısı DEF tüpü yerine elektrik kablo demeti için geliştirildiğinde.
BSTFLEX ayrıca başka ürünler de üretmektedir.termal ve ısı kalkanı kılıflarıOtomotiv sektöründe yüksek sıcaklığa maruz kalan hortumlar, kablolar, teller ve sıvı hatları için.
Dizel egzoz arıtma ekipmanlarının çevresindeki termal koşullar, birçok geleneksel motor bölmesi konumunda bulunanlardan farklıdır.
Koruyucu kalkan, normal çalışma ve egzoz gazı arıtma işlemleri sırasında önemli sıcaklık değişimlerine maruz kalan bileşenlerin yakınında çalışmak zorunda kalabilir. Aynı zamanda, mevcut boşluk, braketler, sensörler, elektrik konektörleri, araç yapısı ve bitişik boru hatları tarafından kısıtlanabilir.
Bu nedenle, seçim yalnızca genel bir malzeme sıcaklık derecesine göre yapılmamalıdır.
Bir OEM termal koruma projesinde şunlar dikkate alınmalıdır:
Bu faktörler, uygun kalkan boyutlarını ve yapısını yalnızca sıcaklıktan daha doğru bir şekilde belirler.
DEF hattı düzenleri, araç platformları arasında önemli ölçüde farklılık gösterir. OEM ve Tier tedarik projeleri için BSTFLEX, müşteriyi tek bir standart çap veya uzunlukla sınırlamak yerine, ısı kalkanını gerçek hatta göre geliştirebilir.
Özelleştirme seçenekleri şunları içerebilir:
Geliştirme, çizimlere, ölçülere, montaj fotoğraflarına, örnek çizimlere veya uygulama gereksinimlerine göre yapılabilir.
DEF enjektör besleme hattı, termal olarak yoğun bir egzoz son işlem alanındaki bileşenlerden sadece biridir.
Yakındaki bir kablo demeti şunları gerektirebilir:tel ısı kılıfıBir sensör kablosu şunlara ihtiyaç duyabilir:ısıya dayanıklı kablo kılıfıBaşka bir sıvı borusu, alüminyum yansıtıcı koruyucu ısı kalkanı gerektirebilir. Bu arada, egzoz kaynağının kendisi de egzoz örtüsü, şekillendirilmiş metal kalkan veya başka bir tür koruyucu gerektirebilir.egzoz ısı kalkanı yalıtımı.
Bu bileşenleri tek bir termal sistem olarak ele almak, koruma stratejisinin ısı kaynağına, korunacak bileşene ve mevcut kurulum alanına daha hassas bir şekilde uyarlanmasını sağlar.
Özel bir geliştirme içinDEF enjektör hattı ısı kalkanıBaşlangıç için en faydalı bilgiler şunlardır:
BSTFLEX, otomotiv, dizel motor, ticari araç ve diğer yüksek sıcaklık uygulamaları için özel termal koruma bileşenleri üretmektedir. Prototip geliştirme ve üretim konfigürasyonları, müşterinin montaj geometrisi ve termal gereksinimlerine göre değerlendirilebilir.
Bu, dizel egzoz sıvısı enjektör besleme hattının yakındaki egzoz veya son işlem bileşenlerinden gelen ısıya maruz kaldığı yerlerde kullanılan termal koruyucu bir bariyerdir. BSTFLEX versiyonu, esnek oluklu bir yapıda fiberglas izolasyonlu alüminyum yansıtıcı bir yüzey kullanır.
Alüminyum yüzey, yakındaki sıcak bileşenlerden yayılan ısıyı yönetmeye yardımcı olur. Yalıtım sağlayan fiberglas tabaka ile birleştirildiği için yapı, basit bir metal kaplamadan daha fazlasını sunar.
Evet. Oluklu geometri, özellikle kavisli hat güzergahı için esneklik sağlamak amacıyla tasarlanmıştır. Gerekli çap, oluklanma ve bükme özellikleri, gerçek kurulum durumuna göre seçilmelidir.
Evet. Kablo veya kablo demetine boyutları ve montaj yöntemi uygun olduğunda, benzer bir oluklu alüminyum-fiberglas yapı, kablo ısı kalkanı, kablo ısı kalkanı kılıfı veya ısıya dayanıklı kablo kılıfı olarak geliştirilebilir.
Evet. Çap, uzunluk, yalıtım yapısı, oluk geometrisi ve uç konfigürasyonu OEM uygulamaları için geliştirilebilir.
Hayır. Egzoz borusu izolasyonu öncelikle sıcak egzoz bileşenindeki ısıyı kontrol eder. DEF hattı ısı kalkanı, yakındaki DEF hattını bu dış termal ortamdan korur. Her iki yaklaşım da aynı egzoz termal yönetim sistemi içinde kullanılabilir.
DEF besleme hattının egzoz borusuna, DPF'ye, SCR katalizörüne veya başka bir yüksek sıcaklık bileşenine yakın geçtiği yerlerde, özel olarak tasarlanmış bir kalkan, çevredeki tüm düzeneği gereksiz yere yalıtmadan yerel koruma sağlayabilir.
BSTFLEX üretim yapabilir.oluklu alüminyum fiberglas ısı kalkanlarıDEF enjektör besleme hatları, DEF hortumları, SCR dozaj hatları, otomotiv kablolaması ve egzozla ilgili diğer bileşenler için özel çaplarda, uzunluklarda ve konfigürasyonlarda ürünler.
İhtiyacınıza uygun özel bir ısı kalkanı değerlendirebilmemiz için lütfen bize hat çapını, gerekli uzunluğu, yönlendirme geometrisini, çalışma ortamını ve mevcut montaj alanını gönderin.
