Egzoz körükleri ve esnek egzoz boruları için örme tel örgü

Örgü tel örgü, titreşime, termal genleşmeye, tekrarlanan harekete ve mekanik temasa dayanması gereken egzoz körüklerinde, esnek egzoz borularında, egzoz ayırıcılarında ve diğer esnek egzoz bağlantı düzeneklerinde yaygın olarak kullanılmaktadır.

Örgü tel ağ veya geleneksel örgülü paslanmaz çelik kılıfların aksine, örme tel ağ, sürekli paslanmaz çelik tel halkalarından oluşturulur. Bu halkalı yapı, ağın sıkışmasına, gerilmesine, kavisli yüzeylere uyum sağlamasına ve egzoz bileşeniyle birlikte hareket etmesine olanak tanır, böylece sert bir kısıtlama haline gelmez.

Otomotiv ve endüstriyel egzoz uygulamaları için, ağ, müşterinin egzoz sistemi tasarımına göre bir körüğün etrafına monte edilebilir, dış örgünün altına yerleştirilebilir, bir ayırma yapısına entegre edilebilir veya ayrı bir boru şeklinde kılıf olarak üretilebilir.

BSTFLEX üretirpaslanmaz çelik örgülü tel örgü kılıflarEgzoz körükleri, esnek egzoz boruları ve otomotiv egzoz ayırıcıları için. OEM projeleri için tel çapı, manşon çapı, paslanmaz çelik kalitesi, ağ yoğunluğu, tel tel sayısı ve bitmiş uzunluk özelleştirilebilir.

Egzoz esnek bağlantı tertibatında örme tel örgü nerede kullanılır?

Evrensel tek bir egzoz esnek boru yapısı yoktur. Farklı araç platformları, motor düzenleri ve egzoz sistemi üreticileri, körük, örgü, astar ve örme ağların farklı kombinasyonlarını kullanır.

Tipik bir egzoz esnek bağlantı tertibatı, birkaç metal katman içerebilir:

Başka bir tasarımda ise, örme ağ kılıf, ek bir dış örgüye gerek kalmadan doğrudan körüğün etrafına takılabilir.

Doğru ağ konumu, komple egzoz bağlantısından beklenen mekanik fonksiyona bağlıdır. Bu nedenle, egzoz körükleri için örgü ağ, genellikle tek başına bir bileşen olarak değil, genel esnek boru tasarımıyla birlikte seçilmelidir.

Egzoz körüklerinin neden esnek metalik ağ tabakasına ihtiyaç duyduğu

Egzoz körükleri, motor ile egzoz sistemi arasındaki hareketi absorbe etmek üzere tasarlanmıştır. Araç çalışması sırasında, körükler aynı anda çeşitli farklı yer değiştirme biçimlerine maruz kalabilir.

• Motor titreşimi
• Egzoz titreşimi
• Yol kaynaklı titreşim
• Termal genleşme
• Eksenel sıkıştırma ve uzatma
• Yanal hareket
• Açısal hizalama hatası
• Tekrarlanan başlatma-durdurma termal döngüsü

Sert metal bir kapak bu hareketi engelleyecektir. Örgü paslanmaz çelik ağ uygundur çünkü ilmek yapısı körükle birlikte deforme olabilir.

Bu, ağın montajla temas halinde kalmasını sağlarken aynı zamanda kontrollü harekete de olanak tanır.

Örgü Tel Örgü Titreşimi Yönetmeye Nasıl Yardımcı Olur?

Örgü ağının önemli özelliklerinden biri, örgü ilmekleri tarafından oluşturulan çok sayıda tel-tel temas noktasıdır.

Egzoz tertibatı titreştiğinde, tek tek halkalar bitişik halkalara göre hafifçe hareket edebilir. Bu, paslanmaz çelik tel yüzeyleri arasında sürtünme yaratır ve titreşimden kaynaklanan mekanik enerjinin bir kısmının dağıtılmasına yardımcı olabilir.

Sönümleme miktarı, aşağıdakiler de dahil olmak üzere çeşitli faktörlere bağlıdır:

• Tel çapı
• Birbirine örülmüş tel sayısı
• Ağ yoğunluğu
• Ağ sıkıştırması
• Kol çapı
• Paslanmaz çelik kalitesi
• Kurulum konumu
• Körük ve dış örgü ile etkileşim

Bu nedenle, aynı dış çapa sahip iki örgü file kılıf, tel kalınlığı veya örgü yoğunluğu farklıysa çok farklı davranışlar sergileyebilir.

Egzoz Körükleri için Yüzey Koruma

İnce paslanmaz çelik körükler esneklik için tasarlanmıştır, ancak çevredeki metal bileşenlere tekrar tekrar sürtünme aşınmaya neden olabilir.

Örgü tel ağ tabakası, körüğün etrafında esnek bir mekanik arayüz görevi görebilir. Ağ, körük yüzeyini bitişik katmanlardan ayırmaya ve teması daha geniş bir alana yaymaya yardımcı olur.

Bu işlev, körüğün dış kısmında paslanmaz çelik örgü veya başka bir metalik sınırlama yapısı ile birleştirildiği durumlarda özellikle faydalı olabilir.

Örgü Tel Örgü ve Körük Hareketi

Esnek egzoz bağlantısının performansı, körüğün tasarımda öngörülen hareket aralığı içinde hareket etmesine izin verilmesine bağlıdır.

Doğru şekilde tasarlanmış örme file kol şunları barındırabilir:

• Eksenel sıkıştırma
• Eksenel uzantı
• Radyal hareket
• Sınırlı açısal yer değiştirme
• Tekrarlanan titreşim döngüleri

Ancak, ağ yapısı yalnızca manşon çapına göre seçilmemelidir.

Aşırı yoğun veya çok sıkı örülmüş bir yapı hareketi kısıtlayabilirken, çok gevşek bir ağ egzoz bileşeniyle istenen mekanik etkileşimi sağlamayabilir.

Doğru tasarım, esneklik, metal kütlesi, ağ yoğunluğu ve boyut uyumu arasında bir denge gerektirir.

Örgü Tel Örgü mü Paslanmaz Çelik Örgü mü?

Örgü tel örgü ve paslanmaz çelik örgü, her ikisi de esnek egzoz borusunun dış yüzeyinde bulunabildiği için sıklıkla karıştırılır.

Bunlar farklı üretim süreçleriyle üretilir ve genellikle farklı mekanik özelliklere sahiptirler.

Birçok egzoz esnek boru tasarımında, örme ağ ve paslanmaz çelik örgü birbirine rakip ürünler değildir. Her bir yapının farklı mekanik özellikler sağlaması nedeniyle birlikte kullanılabilirler.

Egzoz Uygulamaları için Üç Telli Örgü Hasır

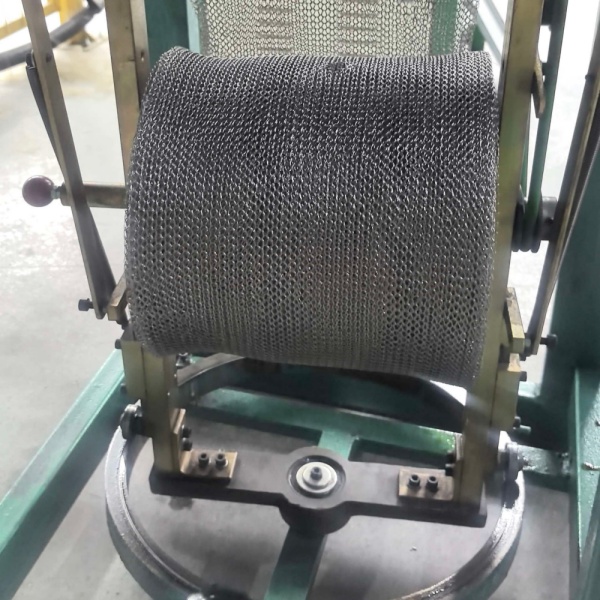

BSTFLEX, örme işlemine aynı anda birden fazla paslanmaz çelik telin beslenmesiyle örme ağ üretebilir.

Önemli yapılardan biri şudur:üç telli örgülü ağBurada üç paslanmaz çelik tel paralel olarak beslenir ve aynı halka yapısı oluşturacak şekilde birbirine örülür.

Benzer tek telli örgü yapısına kıyasla, üç telli örgüde her örgü ilmeğinde daha fazla metalik malzeme bulunur.

Bu, egzoz bileşeni üreticisinin daha sağlam bir ağ yapısı, daha büyük metal kütlesi veya farklı sıkıştırma özellikleri gerektirdiği durumlarda faydalı olabilir.

Kablo tellerinin sayısı, montaj gereksinimine göre seçilmelidir. Daha fazla tel, her egzoz sisteminde otomatik olarak daha iyi performans anlamına gelmez.

BSTFLEX özelleştirilebilir.egzoz körükleri için üç telli örme ağMüşteri çizimlerine veya mevcut örneklere göre.

Tel Çapının Örgü Davranışını Nasıl Değiştirdiği

Egzoz örgüsü tasarımında en önemli değişkenlerden biri tel çapıdır.

Daha kalın paslanmaz çelik tel genellikle daha sert ve ağır bir metalik yapı oluştururken, daha ince tel daha hafif ve daha esnek bir ağ oluşturabilir.

Tel çapının etkilediği noktalar:

• Ağ sertliği
• Ağ ağırlığı
• Döngü esnekliği
• Sıkıştırma direnci
• Yüzey temas alanı
• Aşınma direnci
• Bitmiş kol kalınlığı

Bu nedenle tel çapı, örme yoğunluğu ve tel sayısı ile birlikte değerlendirilmelidir.

Açık örgülü kalın bir tel, yoğun çok telli yapıda kullanılan daha ince bir telden farklı davranabilir.

Örgü Yoğunluğunun Önemi

Örgü yoğunluğu, örülmüş ağın belirli bir alanına veya uzunluğuna ne kadar telin dahil edildiğini tanımlar.

Daha yoğun bir ağ genellikle daha fazla telden tele temas noktası ve daha fazla metal kütle içerir. Bu durum, sönümleme özelliklerini, sertliğini ve sıkıştırma davranışını değiştirebilir.

Daha açık örgü yapısı genellikle daha fazla esneklik ve daha düşük ağırlık sunar.

Doğru yoğunluk, egzoz esnek boru tertibatı içindeki amaçlanan konuma bağlıdır.

Örneğin, körüğün etrafına doğrudan yerleştirilen bir ağ, körük ile dış tel örgü arasına yerleştirilen bir ağdan farklı bir yapı gerektirebilir.

Doğru Manşon Çapını Seçmek

Manşon çapı, egzoz körüğünün veya esnek borunun dış çapıyla dikkatlice eşleştirilmelidir.

Örgü ağ çok küçükse, takılması zor olabilir veya körüğe aşırı baskı uygulayabilir.

Eğer kılıf çok büyükse, çok gevşek oturabilir ve montajla amaçlandığı gibi etkileşime girmeyebilir.

OEM geliştirme için BSTFLEX şunları sağlamanızı önerir:

• Körük dış çapı
• Gerekli ağ iç çapı
• Bitmiş kol uzunluğu
• Gerekli sıkıştırma veya uyum koşulu
• Mümkünse, egzoz esnek bağlantı parçasının komple çizimi.

Paslanmaz Çelik Malzeme Seçimi

Egzoz sistemlerinde kullanılan örgülü ağlarda genellikle paslanmaz çelik tercih edilir çünkü korozyon direnci, yüksek sıcaklık dayanımı ve mekanik dayanıklılığı bir arada sunar.

Tipik malzeme seçenekleri arasında 304 ve 316 paslanmaz çelik yer alabilirken, diğer kaliteler de belirli OEM gereksinimleri için değerlendirilebilir.

Malzeme seçiminde şunlar dikkate alınmalıdır:

• Çalışma sıcaklığı
• Oksidasyon ortamı
• Yol tuzu maruziyeti
• Yoğuşma
• Egzoz sistemi konumu
• Gerekli hizmet ömrü
• Müşteri malzeme spesifikasyonu

Zorlu egzoz sistemleri için, malzeme seçimi yalnızca genel korozyon direnci esas alınarak yapılmamalı, müşterinin mühendislik spesifikasyonlarına göre onaylanmalıdır.

Otomotiv Egzoz Ayırıcıları için Örme File

Egzoz ayırıcıları, motor hareketinin egzoz sistemine iletilmesini azaltmak için tasarlanmıştır.

Tipik bir ayırma düzeneği, gerekli egzoz yolunu korurken titreşimi, açısal hareketi, eksenel yer değiştirmeyi ve termal genleşmeyi de hesaba katmak zorunda kalabilir.

Örgü ağ, ilmekli yapısı sayesinde kontrollü harekete olanak sağladığı ve teller arasında birçok sürtünme temas noktası oluşturduğu için bu düzeneğe dahil edilebilir.

Bu uygulama için, ağ performansı büyük ölçüde komple ayırıcı tasarımına bağlıdır. Aynı örgü ağ spesifikasyonu her araç platformu veya motor sistemi için otomatik olarak kullanılmamalıdır.

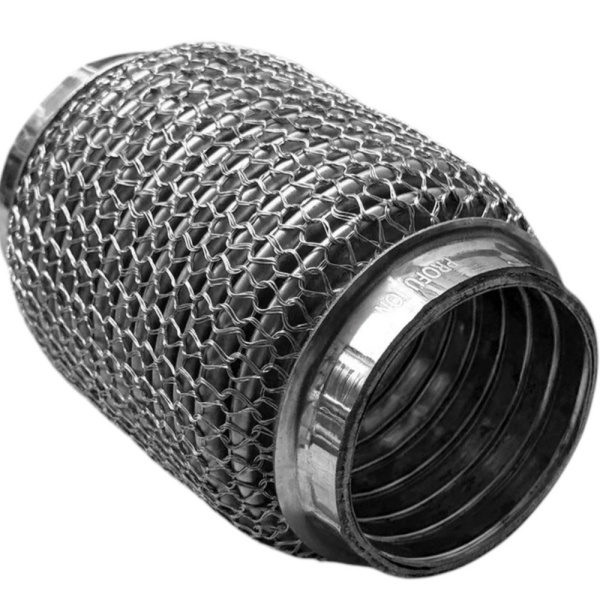

Esnek Egzoz Boruları için Örme File

Esnek egzoz boruları, sert boruların motor hareketini ve termal genleşmeyi güvenilir bir şekilde karşılayamadığı durumlarda kullanılır.

Tasarımına bağlı olarak, esnek bir egzoz borusu şunları bir araya getirebilir:

• Oluklu körük
• İç kilit astarı
• Dış tel örgüsü
• Örgü tel örgü
• Uç yakaları veya kaynaklı bağlantılar

Örgü ağ, körüğün çapına uyacak şekilde tasarlanabilir ve esnek borunun amaçlanan hareketini engellemeden çevredeki katmanlarla birlikte çalışabilir.

Tek telli mi yoksa çok telli örgü yapısı mı?

Doğru seçim, hedef egzoz bileşenine bağlıdır.

Önemli olan nokta, tel sayısının yalnızca bir değişken olmasıdır. Doğru bir spesifikasyon ayrıca tel çapını, kılıf çapını, ağ yoğunluğunu, bitmiş uzunluğu ve malzeme kalitesini de içermelidir.

Egzoz körüğü için örme tel örgü nasıl belirlenir?

Yeni bir egzoz körüğü veya esnek boru projesi için, aşağıdaki bilgiler uygun örme ağ yapısını belirlemeye yardımcı olur.

Mevcut egzoz ızgarası bileşenini değiştirirken, müşterinin çizimi veya mevcut ızgara örneği özellikle faydalıdır.

Egzoz Üreticileri için Örneklem Tabanlı Geliştirme

Birçok OEM yedek parça projesinde, müşterinin örme ağ yapısının tüm spesifikasyonları mevcut değildir.

Bunun yerine, mevcut referans şu olabilir:

• mevcut bir file kılıf
• Komple egzoz körüğü
• Esnek egzoz borusunun bir bölümü
• Örgü parametreleri olmayan bir çizim

BSTFLEX, üretim versiyonunu geliştirmeden önce fiziksel numuneyi değerlendirebilir ve manşon boyutları, yaklaşık tel konfigürasyonu ve örgü yapısı gibi ilgili parametreleri doğrulayabilir.

Bu yaklaşım, özellikle özel bir tasarıma ihtiyaç duyan egzoz sistemi üreticileri için oldukça kullanışlıdır.egzoz örgülü tel örgü kılıfMevcut bir körük veya esnek bağlantıya uygun.

Binek Otomobillerin Ötesindeki Uygulamalar

Örgü paslanmaz çelik ağ, yalnızca binek araç egzoz sistemleriyle sınırlı değildir.

Benzer esnek egzoz gereksinimleri şu durumlarda ortaya çıkabilir:

• Ticari araçlar
• Ağır yük kamyonları
• İnşaat makineleri
• Tarım ekipmanları
• Dizel jeneratör sistemleri
• Endüstriyel motor egzoz boruları
• Deniz egzoz tertibatları
• Endüstriyel esnek egzoz bağlantı elemanları

Her durumda, örme ağ, esnek bağlantının çapına, hareket aralığına ve mekanik ortamına uygun olmalıdır.

Evrensel Bir Egzoz Örgü Ağı Spesifikasyonunun Olmamasının Sebebi

Egzoz esnek bağlantı elemanları, araç platformları ve üreticiler arasında önemli ölçüde farklılık gösterir.

Bir körükte doğru performans gösteren bir ağ, başka bir düzenek için doğru sertliğe, çapa veya yoğunluğa sahip olmayabilir.

Bu nedenle aşağıdaki ifadeler önemlidir:

• Daha kalın tel, otomatik olarak daha iyi performans anlamına gelmez.
• Daha sık ağ yapısı, otomatik olarak daha iyi titreşim kontrolü sağlamaz.
• Daha fazla tel kullanmak her zaman doğru çözüm değildir.
• Daha dar bir kol, körük hareketi için mutlaka daha iyi değildir.

Egzoz örgü ağı, komple esnek bağlantı içerisinde mühendislik ürünü bir bileşen olarak ele alınmalıdır.

Egzoz körükleri ve esnek borular için özel olarak örülmüş tel örgü

BSTFLEX, otomotiv ve endüstriyel egzoz üreticileri için özel paslanmaz çelik örme tel örgü tedarik etmektedir.

Mevcut özelleştirme seçenekleri şunları içerebilir:

• Paslanmaz çelik kalitesi
• Tel çapı
• Tek telli veya çok telli yapı
• Üç telli örgü yapısı
• Ağ yoğunluğu
• Kol çapı
• Bitmiş uzunluk
• Sürekli boru şeklinde ağ
• İstenilen uzunlukta kesilmiş file kollar
• Örneklem tabanlı geliştirme
• Çizime dayalı OEM üretimi

Egzoz körüğü, esnek egzoz borusu veya otomotiv ayırma tertibatı geliştiriyorsanız, çiziminizi veya örneğinizi gerekli boyutlar ve tel özellikleriyle birlikte bize gönderin.

Özel Tasarım Egzoz Örgü Çözümü Talep Edin

Fiyat teklifi ve teknik değerlendirme için lütfen egzoz körüğünün dış çapını, gerekli manşon çapını, ağ uzunluğunu, paslanmaz çelik kalitesini, tel çapını, tel tel sayısını, ağ yoğunluğunu ve beklenen yıllık miktarı belirtin.

Geliştirme amacıyla mevcut egzoz esnek boruları veya örme ağ örnekleri de temin edilebilir.
