Özel şekilli otomotiv ısı kalkanı, belirli bir araç bileşeninin geometrisine uyacak şekilde üretilen esnek veya yarı sert bir termal bariyerdir. Evrensel bir levha veya düz silindirik manşon olarak tedarik edilmek yerine, bir hortumun, kablo demetinin, sensörün, valfin, konektörün veya sıvı hattının boyutlarına göre kesilir, katlanır, dikilir ve monte edilir.
Bu tip ısı kalkanı, standart bir ısı yalıtım kılıfının, otomotiv montajında bulunan dallanmaları, kıvrımları, montaj noktalarını veya çap değişikliklerini takip edemediği durumlarda kullanılır. Yansıtıcı dış yüzey yakındaki ısı kaynağına bakarken, iç katmanlar korunan bileşene ulaşan ısı miktarını azaltır.
BSTFLEX üretirözel şekilli alüminize fiberglas otomotiv ısı kalkanlarıMüşteri çizimlerinden, CAD dosyalarından, montaj ölçülerinden veya orijinal örneklerden yola çıkarak tasarımlar geliştirilebilir. Tasarımlar düz koruyucu paneller, açılabilir kaplamalar veya komple üç boyutlu örtüler şeklinde olabilir.
Modern bir motor bölmesinin içindeki ambalaj alanı sınırlıdır. Egzoz manifoldları, turboşarjlar, EGR boruları, katalitik konvertörler ve son işlem sistemleri, plastik bağlantı elemanlarına, elektrik kablolarına, kauçuk hortumlara ve sıvı hatlarına yakın çalışabilir. Bu bileşenler sıcak yüzeye temas etmese bile, uzun süreli radyasyonel ısı, sıcaklıklarını yaşlanmayı hızlandıracak veya performansı etkileyecek kadar yükseltebilir.
Korunan tertibat bir T bağlantı parçası, dirsek, sensör konektörü, montaj klipsi veya birkaç dallanma içerdiğinde sorun daha da zorlaşır. Geleneksel boru şeklindeki bir ısı kılıfı düz bölümü kaplayabilir ancak konektörü, valf gövdesini veya bağlantı noktasını açıkta bırakabilir.
Özel şekilli ısı kalkanı, tüm geometriyi kapsar. Bireysel paneller, montajın etrafına desenlenir ve sürekli bir kaplama sağlamak için gerekli konumlarda birleştirilir. Elektrik fişleri, sabitleme klipsleri, cıvatalar, sensörler ve servis noktaları için kesikler eklenebilir.
Kalkan, ısıyı yansıtma ve yalıtımın birleşimi yoluyla yönetir. Bunlar birbiriyle ilişkili işlevlerdir, ancak aynı şey değildirler.
Yansıtıcı alüminyum yüzey genellikle egzoz, turboşarj veya diğer sıcak bileşenlere doğru konumlandırılır. Bu yüzey, radyasyon enerjisinin bir kısmını kalkanın gövdesine girmeden önce yeniden yönlendirir. Doğru yönlendirme ve ısı kaynağından uygun mesafenin korunması, performansı açısından önemlidir.
Dokuma fiberglas kumaş, yansıtıcı yüzeyi destekler ve ısı yalıtımı sağlar. Daha fazla yalıtım gerektiğinde, yapıya fiberglas mat, önceden oksitlenmiş elyaf keçe, karbonize keçe veya onaylanmış başka bir yalıtım katmanı eklenebilir.
Yalıtım çekirdeği, koruyucu tabakanın kalınlığı boyunca ısı transferini yavaşlatır. Ayrıca koruyucu örtü ile düzensiz bir bileşen arasında yastıklama görevi de görebilir. Bazı keçe yapılar, ısı yalıtımının yanı sıra gürültü ve titreşim kontrolüne de katkıda bulunabilir.
Şekil, termal tasarımın bir parçasıdır. İyi geliştirilmiş bir desen, gerekli konumda kalır ve radyant ısının bileşene ulaşabileceği açık alanları sınırlar. Bu nedenle, dikişler, bindirmeler, çıtçıtlar ve montaj noktaları hem kurulum gereksinimlerine hem de ısıya maruz kalma yönüne göre planlanmalıdır.
Her araç için uygun tek bir katman düzenlemesi yoktur. Malzeme seçimi, ısı kaynağına, maruz kalma süresine, montaj boşluğuna, izin verilen bileşen sıcaklığına, titreşime ve çevredeki sıvılara bağlıdır.
| Katman veya Bileşen | Birincil İşlev | Mevcut Seçenekler |
|---|---|---|
| Yansıtıcı yüzey | Işınımı azaltıremilimde | Alüminyum folyo veya uygulamaya özel alüminyum kaplama |
| Takviye katmanı | Mukavemet, esneklik ve boyutsal istikrar sağlar. | Dokuma fiberglas kumaş |
| Isı yalıtım katmanı | Kalkan üzerinden ısı transferini yavaşlatır. | Fiberglas mat, önceden oksitlenmiş elyaf keçe veya karbonize keçe |
| İç yüzey | Korunan bileşenle temas eden veya temas eden yüzeyler. | Düz, kaplamalı veya uygulamaya özel koruyucu yüzey kaplaması |
| Katılım sistemi | Gerekli iki boyutlu veya üç boyutlu şekli korur. | Yüksek sıcaklıkta dikiş, perçin veya bunların kombinasyonuyla yapılan yapı. |
| Bağlama sistemi | Koruyucu kalkanı takar ve kurulum veya bakım işlemlerine olanak tanır. | Çıtçıtlar, halkalar, klipsler, perçinler veya müşteri tarafından belirtilen bağlantı elemanları |
Isı yayılımının öncelikli endişe kaynağı olduğu durumlarda hafif, iki katmanlı bir yapı yeterli olabilir. Hem yansıtma hem de ısı yalıtımı gerektiren kurulumlarda ise daha kalın, çok katmanlı bir kalkan daha uygundur. Doğru tasarım, yalnızca maksimum ilan edilen sıcaklığa göre malzeme seçimi yerine, uygulama verilerine dayanmalıdır.
Bu terim, düz bir malzemenin dış kenarını kesmekten daha fazlasını tanımlar. Otomotiv ısı kalkanları, çeşitli geometrik karmaşıklık seviyelerinde tasarlanabilir.
Düz bir kalkan, bir bileşenin bir tarafını korur veya bir ısı kaynağı ile yakındaki bir yüzey arasında termal bir bariyer oluşturur. Desen üzerine delikler, yuvalar ve montaj özellikleri açılabilir. Bu tür bir uygulama için,kalıp kesimli ısı yansıtıcı matGerekli yapıyı sağlayabilir.

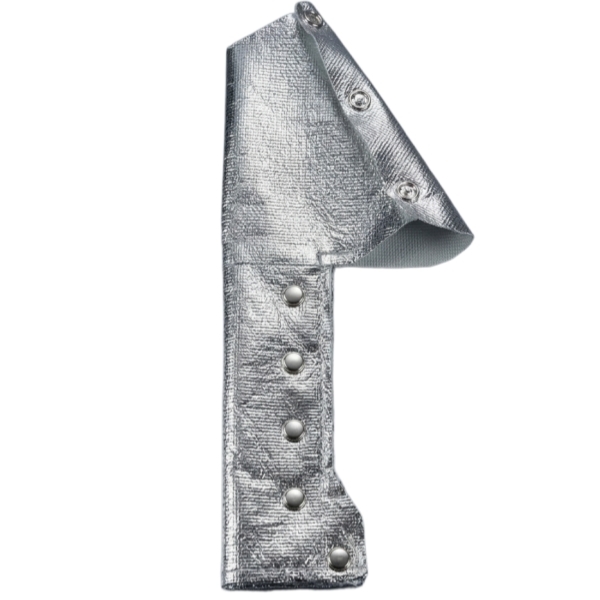

Katlama çizgileri, düz bir desenin bir boru, konektör veya muhafazanın etrafını kısmen sarmasına olanak tanır. Bu tasarım, bir yüzeyin ısıya en çok maruz kaldığı ancak ek yan korumanın gerektiği durumlarda kullanışlıdır.

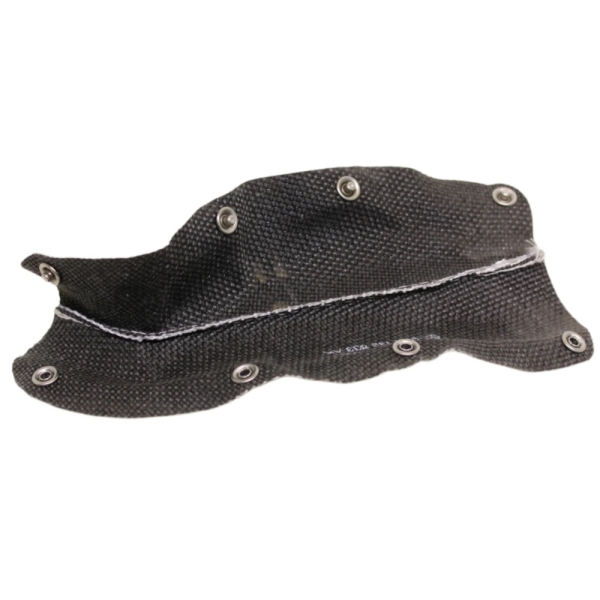

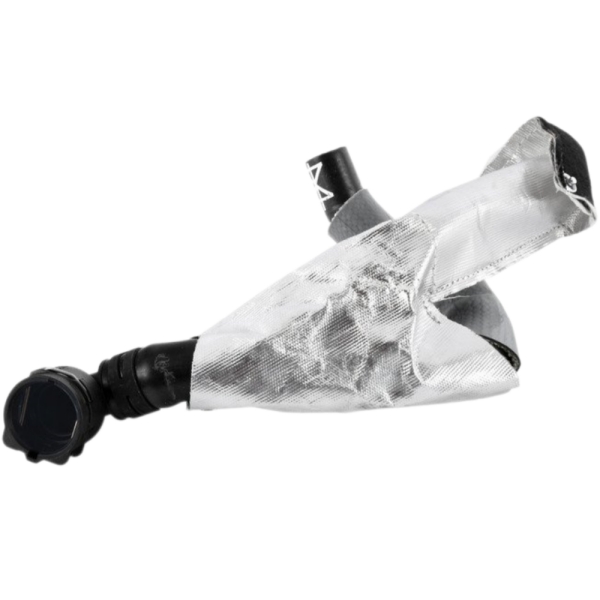

Üç boyutlu bir kalkan, çeşitli şekillendirilmiş panellerden bir araya getirilir. Dirsekleri, dalları, vanaları, hortum bağlantılarını ve farklı kesitlere sahip bileşenleri takip edebilir. Dikişler ve bindirmeler, bitmiş parçanın montaj ve kullanım sırasında geometrisini koruyacak şekilde konumlandırılır.
Paslanmaz çelik çıtçıtlar veya başka bir sökülebilir sabitleme yöntemi, koruyucu kalkanın hortum, kablo demeti veya sıvı hattı takıldıktan sonra da takılmasına olanak tanır. Bu, korunan tertibatın bağlantısının kesilmesini önler ve daha sonra inceleme yapılmasına imkan sağlar.
Karmaşık bir desene ihtiyaç duymayan düz bileşenler için BSTFLEX ayrıca şunları da sunmaktadır:Çıtçıtlı kapatmalı ısı yansıtıcı kol.
| Tasarım Faktörü | MüşteriOm Şeklinde Isı Kalkanı | Standart Isı Kılıfı |
|---|---|---|
| Geometri | Belirli bir bileşen veya montaj etrafında geliştirildi | Genellikle sabit çap ve uzunlukta tedarik edilir. |
| Dalları ve bağlantıları | Özel açıklıklar ve şekillendirilmiş bölümler içerebilir. | Düzensiz kısımları açıkta bırakabilir. |
| Kurulum | Çıkarılabilir kapaklar veya bileşen montaj noktaları kullanılabilir. | Bileşenin üzerinden kayabilir veya düz bir bölümün etrafına sarılabilir. |
| Katmanlı yapı | Termal bölgeye ve mevcut alana göre değişiklik gösterebilir. | Genellikle kol boyunca tutarlıdır. |
| Geliştirme gereksinimi | Çizim, örnek veya boyut bilgisi gerektirir. | Genellikle iç çap ve uzunluğa göre seçilir. |
| Tipik kullanım | Vanalar, bağlantı noktaları, sensörler, dallı hatlar ve karmaşık düzenekler | Düz hortumlar, borular, kablolar ve tel demetleri |
Esnek bir otomotiv ısı kalkanı ve preslenmiş metal bir ısı kalkanı, farklı ambalajlama sorunlarına çözüm sunar.
Yapısal sağlamlık, önemli darbe direnci veya kontrollü hava boşluğu gerektiren tasarımlarda sert alüminyum veya paslanmaz çelik kalkanlar uygundur. Bunlar genellikle braketler, cıvatalar veya özel araç montaj noktaları gerektirir.
Tekstil tabanlı alüminize fiberglas koruyucu daha hafiftir ve hortumların, kabloların ve düzensiz düzeneklerin etrafına daha sıkı oturabilir. Sınırlı bileşen hareketine izin verebilir ve genellikle büyük, sert bir montaj yapısı eklemeden monte edilebilir.
Esnek koruyucu kaplama, her uygulamada metal koruyucu kaplamanın yerini otomatik olarak almamalıdır. Seçim, darbe maruziyeti, hava akışı, titreşim, mevcut boşluk, montaj gereksinimleri ve sıcak yüzeyin konumuna bağlıdır.
Şekillendirilmiş kapaklar, egzoz bileşenlerinin yakınında bulunan kablo dallarını, konektör gövdelerini ve klipsleri korur. Orijinal kablo yönlendirmesi ve elektrik bağlantı noktalarına erişim sağlanabilmesi için açıklıklar eklenebilir.

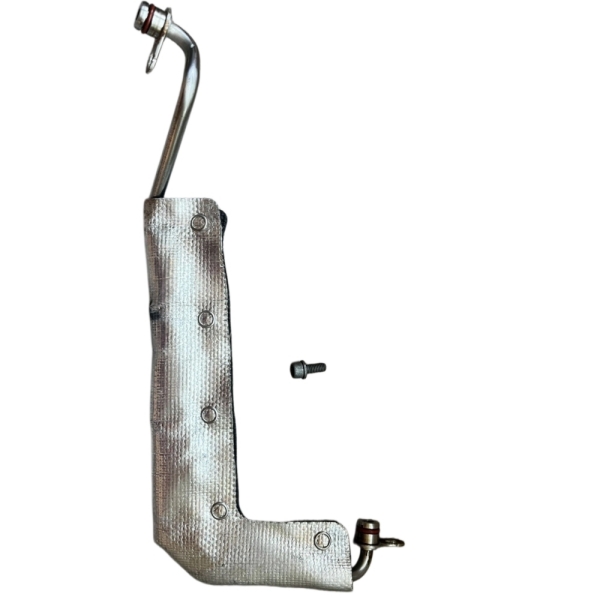

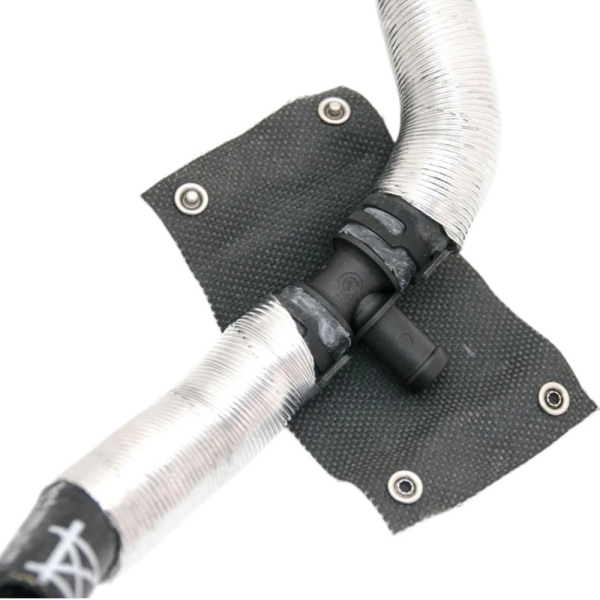

Esnek hortumlar, sert borular, bağlantı elemanları ve T bağlantı parçaları etrafına ısı kalkanları oluşturulabilir. Sökülebilir bir yapı, tamamlanmış boru tertibatının geleneksel kapalı bir kılıftan geçemediği durumlarda özellikle kullanışlıdır.
EGR boruları, EGR hortumları, sensörler ve bitişik kablolar, yoğun egzoz ısısına yakın konumlandırılabilir. Bileşene özel bir koruyucu kalkan, gerekli montaj ve bağlantı noktalarını açık bırakırken çevredeki parçaları koruyabilir.
Dizel egzoz arıtma sistemlerinde DEF hatları ve elektrik bağlantıları egzoz borularına, SCR bileşenlerine ve diğer ısıtılmış yüzeylere yakın yerleştirilebilir. Hat güzergahı, enjektör bağlantısı ve sabitleme klipsleri etrafında özel tasarımlar geliştirilebilir.
Küçük bileşen kapakları, tam boy bir kılıfın gereksiz veya takılmasının zor olacağı durumlarda bölgesel koruma sağlar. Koruyucu kalkan, montaj ve servis için erişimi korurken ısıya maruz kalan tarafı koruyacak şekilde şekillendirilebilir.
Turboşarjın yakınından geçen hortumlar, vakum hatları, kablolar ve konektörler yüksek radyasyonel ısı yüküne maruz kalabilir. Alüminyum kaplı çok katmanlı bir kalkan, bu sıcaklığa duyarlı bileşenlere ulaşan doğrudan radyasyonu azaltmaya yardımcı olur.
Bileşene özel bir ısı kalkanı normalde birkaç pratik aşamadan geçer.
Otomotiv ısı kalkanının sıcaklık dayanımı yalnızca fiberglas kumaşla belirlenemez. Alüminyum kaplama, laminat sistemi, yalıtım malzemesi, dikiş ipliği, bağlantı elemanları ve isteğe bağlı kaplama da uygulama için uygun olmalıdır.
Isı kaynağının sıcaklığı, koruyucu kalkanın yüzeyindeki sürekli sıcaklıktan da farklıdır. Isı kaynağına olan mesafe, hava akışı, maruz kalma süresi, temas koşulları ve araç çalışma döngüsü, korunan bileşene ulaşan sıcaklığı etkiler.
Dolayısıyla, faydalı bir teknik talep şu unsurları içermelidir:
Özel bir ısı kalkanı talep eden alıcılar, yaklaşık uzunluk ve genişlik bilgilerinin ötesinde daha fazla bilgi vermelidir. Aşağıdaki bilgiler, üreticinin kullanılabilir bir prototip hazırlamasına yardımcı olur:
Çizimler mevcut olmadığında, başlangıç noktası olarak orijinal bir parça veya mevcut bir koruyucu kalkan kullanılabilir. Üretim boyutları kesinleşmeden önce yeni prototipin gerçek montaj üzerinde kontrol edilmesi gerekir.
Uygun bir üretici, hem malzeme yapısını hem de nihai geometriyi kontrol edebilmelidir. Yalnızca yansıtıcı malzeme, güvenilir bir bileşen garanti etmez. Desen doğruluğu, dikiş yerleşimi, kenar bitirme ve bağlantı elemanı konumu, montajı ve ısı yalıtımını etkiler.
Bir OEM alıcısı, tedarikçinin aşağıdaki konularda destek sağlayıp sağlayamayacağını değerlendirmelidir:
BSTFLEX tedariklerialüminyum kaplı ısı koruma ürünleriOtomotiv hortumları, kabloları, hatları ve bileşen montajları için. Katman yapısı, nihai şekil ve montaj donanımı, müşterinin termal ve ambalajlama gereksinimlerine göre geliştirilebilir.
Her zaman değil. Isı kalkanı normalde düz boru şeklinde veya sarmalı bir profile sahiptir. Özel şekilli bir kalkan, belirli bir bileşen etrafında tasarlanmış çeşitli paneller, dallar, kesikler ve bağlantı noktaları içerebilir.
Evet. Geçmeli çıtçıtlar, klipsler veya başka açılabilir bir kapatma mekanizması, korunan parçayı ayırmadan kurulum yapılmasına olanak tanır. Kapatma mekanizmasının konumu, geometri izin verdiği sürece en şiddetli ısıya maruz kalacak yerden uzağa bakmalıdır.
Evet. Kalıp geliştirme için fiziksel bir bileşen, mevcut bir ısı kalkanı veya onaylanmış bir şablon kullanılabilir. Seri üretime geçmeden önce prototip deneme aşaması önerilir.
Fiberglas takviye, esneklik ve ısı yalıtımı sağlar. Alüminyum yüzey esas olarak yayılan ısıyı yönetirken, fiberglas ve ek yalıtım katmanları kalkan üzerinden ısı transferini azaltır.
Evet. Ek ısı yalıtımı, yastıklama veya ses yalıtımı gerektiğinde karbonize keçe veya önceden oksitlenmiş elyaf keçe değerlendirilebilir. Malzeme seçimi, kalınlık sınırına ve gerçek maruz kalma koşullarına bağlıdır.
Koruyucu kalkanın aşınmaya, sıvılara, kirlenmeye veya gevşek liflere karşı daha iyi direnç göstermesi gerektiğinde, uygulamaya özel kaplamalı iç kumaş düşünülebilir. Kaplama, gerekli çalışma sıcaklığıyla uyumlu olmalıdır.
Egzoz bileşenleri yaygın radyant ısı kaynaklarıdır, ancak bu ısı kalkanları turboşarjlar, EGR sistemleri, egzoz arıtma ekipmanları, motor blokları ve diğer yoğun ısı bölgelerinin yakınında da kullanılabilir.
Kalınlık, termal hedef, ısıya maruz kalma, mevcut alan, gerekli esneklik ve montaj yöntemine göre seçilir. Çevredeki bileşenlerle etkileşime giriyorsa veya doğru sabitlemeyi engelliyorsa, daha kalın bir kalkan otomatik olarak daha iyi anlamına gelmez.
Başarılı bir özel ısı kalkanı, hem korunan bileşen hem de yakındaki ısı kaynağı hakkında doğru bilgilerle başlar. BSTFLEX'e çiziminizi, CAD dosyanızı, orijinal örneğinizi veya montaj boyutlarınızı, çalışma sıcaklıkları ve tahmini miktar ile birlikte gönderin.
Ekibimiz geometriyi inceleyebilir, uygun alüminyum, fiberglas ve yalıtım yapısı önerebilir ve uyum ve performans değerlendirmesi için bir prototip üretebilir.
Özel şekilli otomotiv ısı kalkanını inceleyin.veyaOEM fiyat teklifi için BSTFLEX ile iletişime geçin..
