Ne Kadar Egzoz Sargısına İhtiyacım Var? Egzoz Sargısı Hesaplayıcı ve Boyutlandırma Kılavuzu

Çok az egzoz sargısı satın almak, bir manifoldu yarım bırakabilir. Gereğinden fazla satın almak ise, özellikle malzeme tekrar eden OEM üretimi için belirlendiğinde, gereksiz maliyet ekler.

Miktarı egzoz sargısı gereksinimi temel olarak dört boyuta göre belirlenir:

• egzoz borusu dış çapı;

• toplam boru uzunluğu;

• egzoz sargısı genişliği;

• montaj bindirme payı.

Boru dirsekleri, toplayıcılar, branşmanlar ve montaj firesi gerçek tüketimi artırabilir, bu nedenle hesaplanan bir değer tam bir satın alma miktarı yerine minimum teorik gereksinim olarak ele alınmalıdır.

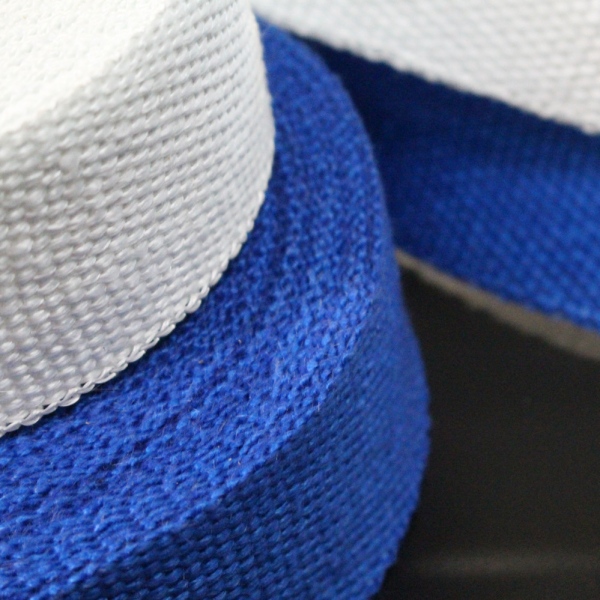

BSTFLEX, egzoz ve manifold ısı sargısı üretir; otomotiv, motosiklet, yarış, dizel ve endüstriyel egzoz sistemleri için çoklu malzemelerde, genişliklerde ve rulo konfigürasyonlarında.

Egzoz Sargısı Hesaplama Formülü

Düz, yuvarlak bir egzoz borusu için sargı tüketimi, helisel sargı hesaplaması kullanılarak tahmin edilebilir.

Kullanım:

D = boru dış çapı

W = sargı genişliği

O = bindirme payı

P = tur başına etkili ilerleme

burada:

P = W − O

Yaklaşık uzunluk çarpanı şöyledir:

Sargı Uzunluğu Çarpanı = √[(πD)² + P²] ÷ P

Sonra:

Gerekli Egzoz Sargısı Uzunluğu = Boru Uzunluğu × Sargı Uzunluğu Çarpanı

Boru çapı, sargı genişliği ve bindirme payı için aynı birimi kullanın.

Örneğin, D, W ve O inç cinsinden girilirse, çarpan doğrudan fit cinsinden boru uzunluğuna uygulanabilir.

Bu hesaplama, düz silindirik bir boru için gereken malzemeyi tahmin eder.

Şunları otomatik olarak hesaba katmaz:

• dirsekler;

• toplayıcılar;

• flanşlar;

• branşmanlar;

• düzensiz bindirme;

• başlangıç ve bitiş payı;

• montaj firesi.

Ticari egzoz sargısı hesaplayıcıları aynı temel girdileri kullanır. Örneğin DEI, boru dış çapı, boru uzunluğu, sargı genişliği ve bindirme payını ister ve önerilen varsayılan bindirme payı olarak 0.25 inç gösterir. DEI ayrıca hesaplayıcısının dirsekleri hesaba katmadığı konusunda uyarır.

Örnek: 2 İnçlik Boru Üzerinde 2 İnçlik Egzoz Sargısı

Varsayım:

• Boru dış çapı: 2 inç

• Boru uzunluğu: 3 ft

• Sargı genişliği: 2 inç

• Üst üste binme: 0.25 inç

Etkili ilerleme:

2.00 − 0.25 = 1.75 inç

Borunun çevresi:

π × 2 = yaklaşık 6.28 inç

Bu nedenle bir sarmal tur, bant boru boyunca çapraz ilerlediği için boru çevresinden biraz daha fazla malzeme kullanır.

Yukarıdaki formül kullanıldığında, sargı uzunluğu çarpanı yaklaşık olarak şöyledir:

3.73

Bu nedenle:

3 ft × 3.73 = yaklaşık 11.2 ft sargı

Bu, düz bir bölüm için teorik gereksinimdir.

Gerçek bir egzoz montajı için bükümler, başlangıç ve bitiş noktaları ve montaj farklılıkları için ek malzeme payı bırakılmalıdır.

Hızlı Egzoz Sargısı Tahmin Tablosu

Aşağıdaki örnekler şunları varsayar:

• 2 inç genişliğinde egzoz sargısı;

• 0.25 inç üst üste binme;

• 3 ft düz egzoz borusu.

Boru Dış Çapı	Yaklaşık Gerekli Sargı
1.5 inç	8.6 ft
2.0 inç	11.2 ft
2.25 inç	12.5 ft
2.5 inç	13.8 ft
3.0 inç	16.4 ft

Bu rakamlar teorik düz boru tahminleridir.

Gerçek manifold ve egzoz çıkışı montajları normalde daha fazla malzeme kullanır.

Boru Çapı Sargı Tüketimini Neden Değiştirir

Daha büyük egzoz boruları daha fazla malzeme gerektirir çünkü her tur daha büyük bir çevreyi kaplamalıdır.

3 inçlik bir egzoz borusu, 1.5 inçlik bir borunun yaklaşık iki katı çevreye sahiptir.

Bu, aynı boru uzunluğuna sahip iki egzoz sisteminin çok farklı miktarlarda sargı gerektirebileceği anlamına gelir.

Bu nedenle, malzeme siparişi vermeden önce boru dış çapı her zaman ölçülmelidir.

Sargı miktarını sadece şunlara dayanarak tahmin etmeyin:

• motor hacmi;

• araç modeli;

• beygir gücü;

• silindir sayısı.

Gerçek boru boyutları daha önemlidir.

Örtüşme Neden Egzoz Sargısı Uzunluğunu Değiştirir

Örtüşme, sargının her turda boru boyunca ne kadar ilerleyeceğini belirler.

Daha fazla örtüşme şunlar anlamına gelir:

• daha fazla malzeme tüketimi;

• daha fazla yalıtım kalınlığı;

• daha yavaş eksenel kaplama.

Daha az örtüşme şunlar anlamına gelir:

• daha az malzeme tüketimi;

• daha ince etkili kaplama;

• kötü kurulum durumunda tutarsız boşluklar oluşması riski.

Örneğin, 2 inç genişliğinde bir sargı ile:

0,25 inç örtüşme

şunu bırakır:

tur başına 1,75 inç etkili ileri kaplama.

Örtüşme artırılırsa, etkili ileri hareket azalır ve daha fazla sargı gerekir.

Mevcut DEI hesaplayıcıları önerilen varsayılan değer olarak 0,25 inç kullanır, ancak bu her sargı üreticisi veya uygulama için evrensel bir gereklilik olarak görülmemelidir.

Her zaman kullanılan özel ürünün kurulum talimatlarını izleyin.

1 İnç ve 2 İnç Egzoz Sargısı Tüketimi

Sargı genişliğinin gereken uzunluk üzerinde önemli bir etkisi vardır.

1 İnç Egzoz Sargısı

1 inçlik bir sargı, aynı boru uzunluğu üzerinde daha fazla tur yapar.

Bu nedenle özellikle şunlar için uygundur:

• dar manifold dirsekleri;

• küçük çaplı borular;

• motosiklet egzoz boruları;

• karmaşık manifoldlar;

• birbirine yakın yerleştirilmiş birincil borular.

Ancak, genellikle daha geniş bir sargıya göre daha fazla doğrusal fit bant gerekecektir.

2 İnç Egzoz Sargısı

2 inçlik bir sargı, her turda boru boyunca daha uzağa ilerler.

Genellikle şunlar için uygundur:

• otomotiv manifoldları;

• iniş boruları;

• orta çaplı egzoz boruları;

• daha uzun düz boru bölümleri;

• daha hızlı kurulum.

İki inçlik fiberglas ve titanyum tarzı sargılar yaygın ticari boyutlardır. DEI şu anda 15, 25, 50 ve 100 fit uzunluklarında birden fazla 2 inçlik sargı konfigürasyonu satmaktadır.

Doğru seçim, mevcut en geniş bandı seçmek yerine boru geometrisine bağlı olmalıdır.

Örnek: 1 İnçlik Sargı Neden Daha Fazla Uzunluk Gerektirir?

Aynı 2 inçlik dış çaplı boruyu düşünün.

Dar bir 1 inçlik sargı, orantılı bir örtüşme ile uygulanırsa, tur başına etkili eksenel ilerleme 2 inçlik bir sargıya göre daha küçüktür.

Bu, aynı boru uzunluğunu kaplamak için daha fazla tur gerektiği anlamına gelir.

Boru birden fazla dar büküm içeriyorsa, daha dar sargı yine de daha iyi bir seçim olabilir.

Egzoz manifoldu sargısı seçiminin şunlar arasında bir denge gerektirmesinin nedeni budur:

• malzeme tüketimi;

• kurulum hızı;

• uyum sağlama yeteneği;

• boru geometrisi.

Manifoldlar için Ne Kadar Sargıya İhtiyacım Var?

Manifoldları hesaplamak düz boruya göre daha zordur.

Borulu bir manifold şunları içerebilir:

• birkaç ana boru;

• dar bükümler;

• kolektörler;

• birleşme bölümleri;

• flanşlar;

• eşit olmayan boru uzunlukları.

Doğru yöntem, her bir ana boruyu ayrı ayrı ölçmektir.

Dört silindirli bir manifold için:

1. Her bir ana boruyu flanştan kolektöre kadar ölçün.

2. Her borunun dış çapını kaydedin.

3. Her boru için sargı kullanımını hesaplayın.

4. Eğer sarılacaksa kolektörü de ekleyin.

5. Bükümler ve bitiş noktaları için fazladan malzeme ekleyin.

Manifold düzeneğinin toplam fiziksel genişliğini ölçmekle yetinmeyin.

Her boru, kendi sarılmış silindiri olarak ele alınmalıdır.

V8 Manifoldu için Ne Kadar Sargıya İhtiyacım Var?

Bir V8 manifold seti, sekiz ana borunun sarılması gerektiğinden önemli ölçüde daha fazla malzeme tüketebilir.

Bu nedenle bazı tam ticari kitler yaklaşık 100 fitlik 2 inçlik sargı içerir.

Örneğin, DEI şu anda 100 fitlik 2 inçlik cam elyafı sargı ve ilgili kurulum aksesuarlarını içeren otomotiv manifold sargı kitleri pazarlamaktadır.

Bu, her V8'in tam olarak 100 fit gerektirdiği anlamına gelmez.

Gerçek kullanım şunlara bağlıdır:

• ana boru uzunluğu;

• boru çapı;

• örtüşme;

• kolektörlerin sarılı olup olmadığı;

• kolektör geometrisi.

Üretim uygulamaları için, gerçek kolektörü ölçmek, yalnızca motor konfigürasyonunu kullanmaktan daha güvenilirdir.

Motosiklet Egzozu İçin Ne Kadar Sargıya İhtiyacım Var?

Motosikletlerde sıklıkla şunlar kullanılır:

• daha küçük boru çapları;

• daha dar bükümler;

• daha kısa toplam egzoz uzunlukları.

Bu durum genellikle 1 inç veya 2 inçlik sargıyı uygun kılar.

İki kısa kolektör borusuna sahip bir motosiklet, otomotiv tipi çoklu ana kolektöre göre çok daha az malzeme gerektirebilir.

DEI şu anda, bu uygulamada yaygın olarak kullanılan daha kısa rulo uzunluklarını gösteren, 30 fitlik 2 inçlik cam elyaf sargı içeren bir motosiklet egzoz kiti sunmaktadır.

Yine de, kit boyutu evrensel bir gereklilik olarak görülmemelidir.

Sipariş vermeden önce gerçek motosiklet egzozunu ölçün.

Turbo İniş Borusu (Downpipe) İçin Ne Kadar Sargıya İhtiyacım Var?

Turbo iniş boruları genellikle şöyledir:

• daha büyük çaplı;

• nispeten kısa;

• aşırı sıcaklıklara maruz kalan;

• hassas motor bölmesi bileşenlerine yakın konumlanmış.

Gerekli sargı uzunluğu genellikle iniş borusunun dış çapından (OD) ve merkez hattı uzunluğundan hesaplanabilir.

Ancak, iniş boruları genellikle birkaç büküm içerir.

Bu nedenle, teorik düz boru sonucu, pratik bir montaj payı ile artırılmalıdır.

Malzeme seçimi de önemlidir.

Daha yüksek sıcaklıktaki turbo sistemleri için alıcılar, malzemeyi sadece rulo uzunluğuna göre seçmek yerine fiberglas ile bazalt veya yüksek silika içerikli sargıyı karşılaştırmalıdır.

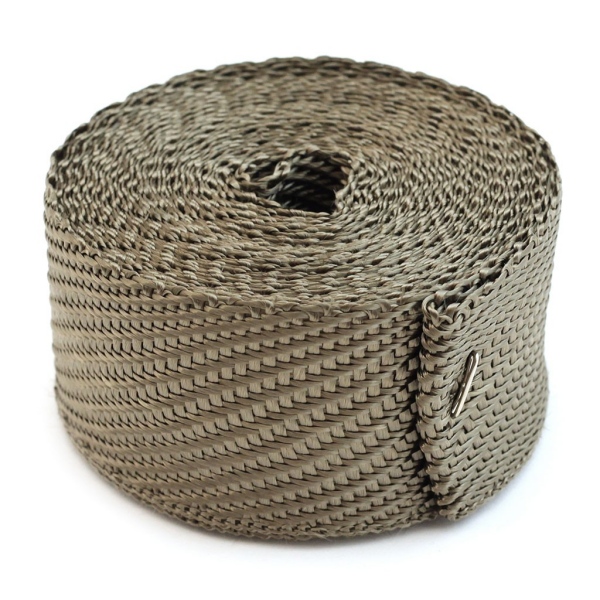

Bakınız: Titanyum Egzoz Sargısı: Malzeme, Sıcaklık ve Uygulamalar bazalt bazlı daha yüksek sıcaklık uygulamaları için.

Egzoz Manifoldu İçin Ne Kadar Sargıya İhtiyacım Var?

Borulu manifoldlar, kolektörlere benzer şekilde hesaplanabilir.

Döküm manifoldlar daha zordur çünkü yüzey tutarlı bir yuvarlak boru oluşturmayabilir.

Eğer bileşen şunlara sahipse:

• düzensiz döküm şekilleri;

• çok kısa kollar;

• karmaşık flanşlar;

• sınırlı erişim;

çıkarılabilir bir yalıtım örtüsü veya şekillendirilmiş ısı kalkanı, spiral sargıdan daha uygun olabilir.

Bu kılavuzdaki hesaplayıcı öncelikle yuvarlak egzoz boruları için tasarlanmıştır.

Bükümler için fazladan sargı eklemeli miyim?

Evet.

Bir büküm, bandın etkili yolunu değiştirir.

Dış yarıçap, iç yarıçaptan daha fazla malzeme gerektirir ve uygulayıcının sargıyı düzgün tutmak için bindirme payını ayarlaması gerekebilir.

Ticari hesaplayıcılar genellikle sonuçlarının bükümleri hesaba katmadığı konusunda uyarır. DEI, bükümlerin hesaplanan düz boru tahmininin ötesinde ek malzeme tüketeceğini açıkça belirtir.

Karmaşık bir egzoz sistemi için, teorik sonucu tam olarak sipariş etmek yerine makul bir yedek pay satın almak daha iyidir.

Ekstra Malzeme Bırakmak İçin Diğer Nedenler

Aşağıdakiler için de ek malzeme gerekebilir:

Başlangıç ve bitiş noktaları

Sargının başlangıcı ve bitişi, güvenli bir sabitleme için ek turlar gerektirebilir.

Kollektör geçişleri

Kollektörler çapı hızla değiştirebilir, bu da malzeme kullanımını artırır.

Düzensiz boru geometrisi

Şekillendirilmiş ve kaynaklanmış egzoz bileşenleri mükemmel derecede sabit bir çapı korumayabilir.

Kurulum hataları

Bir bölümün bazen çıkarılıp yeniden sarılması gerekebilir.

Üretim toleransı

OEM üretimi için, küçük bir pay, kurulumdaki küçük farklılıkların neden olduğu hat durmalarını önlemeye yardımcı olabilir.

25 ft, 50 ft veya 100 ft Rulo mu Almalıyım?

Rulo uzunluğunu görsel tahmin yerine hesaplanan tüketime göre seçin.

25 ft rulo

Genellikle şunlar için uygundur:

• kısa egzoz bölümleri;

• daha küçük motosiklet sistemleri;

• bireysel iniş boruları;

• tekil bileşenler.

50 ft rulo

Şunlar için kullanışlıdır:

• daha uzun motosiklet egzoz sistemleri;

• otomotiv egzoz manifoltları;

• birkaç bireysel boru bölümü.

100 ft rulo

Şunlar için kullanışlıdır:

• çoklu ana manifolt sistemleri;

• daha büyük işler;

• atölyeler;

• OEM veya tekrarlayan kurulumlar.

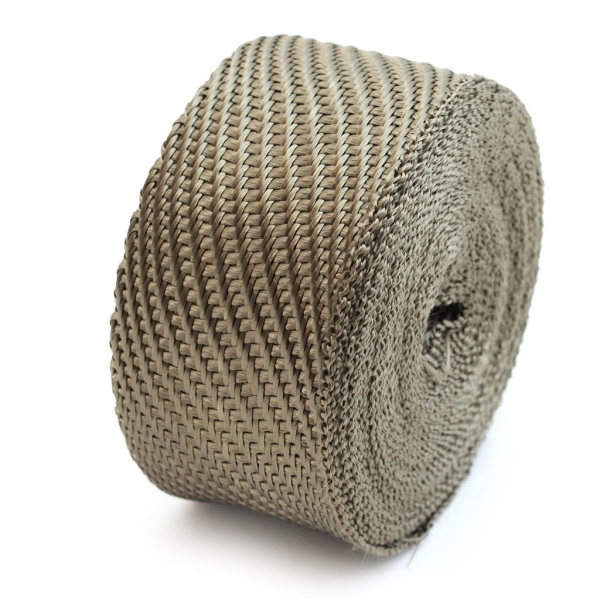

Günümüzdeki birçok üretici bu rulo boyutlarını sunmaktadır. Örneğin DEI, 15, 25, 50 ve 100 ft konfigürasyonlarında birden fazla titanyum tarzı egzoz sargısı ürünü listeler.

BSTFLEX, standart perakende uzunluklarının gereksiz ek yerleri veya ambalaj atığı oluşturduğu OEM ve distribütör projeleri için özel rulo uzunlukları da tedarik edebilir.

Metrik Boyutlar için Egzoz Sargısı Hesaplayıcısı

Aynı hesaplama metrik boyutlarla da çalışır.

Kullanım:

• milimetre cinsinden boru çapı;

• milimetre cinsinden sarım genişliği;

• milimetre cinsinden örtüşme.

Çarpan boyutsuzdur.

Ardından, metre cinsinden yaklaşık sarım uzunluğunu elde etmek için bunu metre cinsinden boru uzunluğu ile çarpın.

Örneğin:

• 50 mm boru dış çapı;

• 50 mm sarım genişliği;

• 6 mm örtüşme.

Etkili ilerleme:

50 − 6 = 44 mm

Hesaplama daha sonra inç tabanlı yöntemle tamamen aynı şekilde uygulanabilir.

Bu, özellikle aşağıdakilerle belirtilen endüstriyel ve OEM projeleri için yararlıdır:

• 25 mm sarım;

• 50 mm sarım;

• metrik egzoz borusu;

• metre uzunluğunda rulolar.

OEM Projeleri için Egzoz Sargısı Hesaplayıcı Girdileri

Tekrarlanan üretim için, BSTFLEX aşağıdaki bilgilerin kaydedilmesini önerir:

Gerekli Girdi	Örnek
Boru dış çapı	50 mm
Boru uzunluğu	1,2 m
Sarım genişliği	50 mm
Gerekli örtüşme	6 mm
Boru sayısı	4
Büküm sayısı	6
Sarım malzemesi	Fiberglas / Bazalt / Silika
Üretim miktarı	500 montaj

Bu, her ikisini de tahmin etmeyi mümkün kılar:

• montaj başına malzeme tüketimi;

• üretim siparişi için toplam rulo gereksinimi.

Üretim için Rulo Uzunluğu Optimizasyonu

Perakende rulo boyutları üretim için her zaman verimli değildir.

Bir bitmiş egzoz bileşeninin yaklaşık 7.5 m sargı gerektirdiğini varsayalım.

Standart 10 m'lik bir perakende rulosu kullanmak, her montajda önemli miktarda kullanılmamış malzeme bırakabilir.

Bir OEM siparişi için şunları belirtmek daha verimli olabilir:

• özel rulo uzunlukları;

• ana rulolar;

• önceden kesilmiş uzunluklar;

• kit paketleme.

BSTFLEX, endüstriyel müşterileri tüketici ambalaj formatlarını kullanmaya zorlamak yerine, gerçek üretim tüketimine göre rulo konfigürasyonları geliştirebilir.

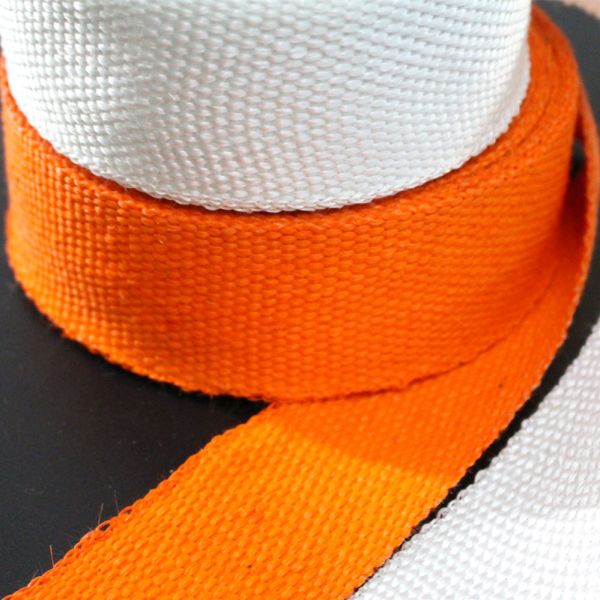

Farklı Sargı Malzemeleri Hesaplamayı Değiştirir mi?

Geometrik hesaplama şunlar için esasen aynıdır:

• fiberglas egzoz sargısı;

• bazalt egzoz sargısı;

• titanyum tarzı egzoz sargısı;

• silika egzoz sargısı.

Ancak, bitmiş malzeme şunlar açısından farklılık gösterebilir:

• kalınlık;

• esneklik;

• dokuma;

• esneme;

• montaj davranışı.

Bu nedenle, büyük bir üretim siparişini kesinleştirmeden önce hesaplanan tüketim, prototip montajı sırasında yine de doğrulanmalıdır.

Malzeme seçimi için şuna bakın: Egzoz Sargısı Kapsamlı Kılavuzu ve tamamı BSTFLEX Egzoz ve Manifold Isı Sargısı serisi.

Egzoz Sargısı Bağlantı Elemanlarını Unutmayın

Bant uzunluğunu hesaplamak montajın sadece bir parçasıdır.

Sargı ayrıca sabitlenmelidir.

Tipik seçenekler şunları içerir:

• paslanmaz çelik kilitleme bağları;

• paslanmaz çelik tel;

• metal kelepçeler;

• amaca özel tasarlanmış bantlar.

Ticari egzoz sargısı kitleri genellikle sargı ile birlikte paslanmaz çelik bağlar içerir. Örneğin DEI, manifold ve egzoz sargısı kitlerinin birçoğuyla birlikte kilitleme bağlarını paketler.

OEM projeleri için sargı ve sabitleme donanımı tek bir paket kit olarak belirtilebilir.

Pratik Egzoz Sargısı Sipariş Kontrol Listesi

Teklif istemeden önce şunları onaylayın:

• Boru dış çapı

• Toplam boru uzunluğu

• Boru sayısı

• Dirsek sayısı

• Sargı genişliği

• Gerekli bindirme payı

• Malzeme

• Sıcaklık gereksinimi

• Rulo uzunluğu tercihi

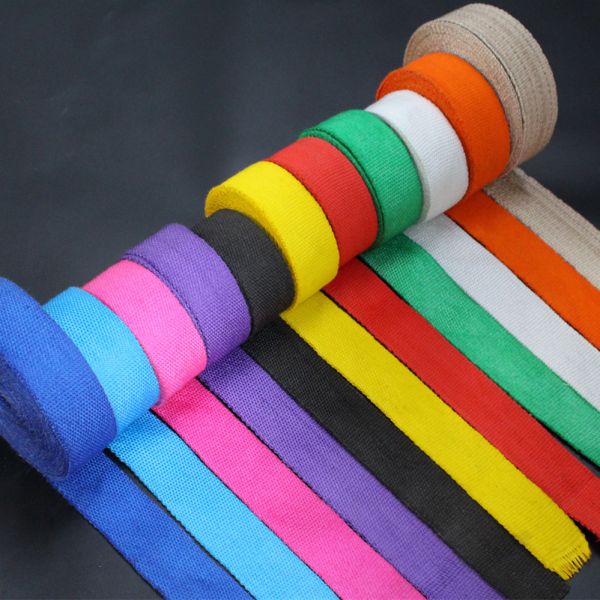

• Renk

• Gerekli bağlantı elemanları

• Toplam miktar

• Paketleme biçimi

Egzoz geometrisi karmaşıksa şunları sağlayın:

• çizim;

• CAD boyutları;

• fotoğraflar;

• numune parça.

Bu, malzeme tüketiminin daha doğru tahmin edilmesini sağlar.

Özel Rulo Boyutları için Egzoz Sargısı Üreticisi

BSTFLEX; otomotiv, motosiklet, motor sporları, dizel ve endüstriyel uygulamalar için egzoz ısı yalıtım malzemeleri üretmektedir.

Tedarik seçenekleri şunları içerebilir:

• 1 inç egzoz sargısı;

• 2 inç egzoz sargısı;

• 25 mm egzoz sargısı;

• 50 mm egzoz sargısı;

• özel genişlikler;

• özel rulo uzunlukları;

• dökme ana rulolar;

• önceden kesilmiş uzunluklar;

• paslanmaz çelik sabitleme bağları;

• özel markalı egzoz sargısı kitleri;

• OEM paketleme.

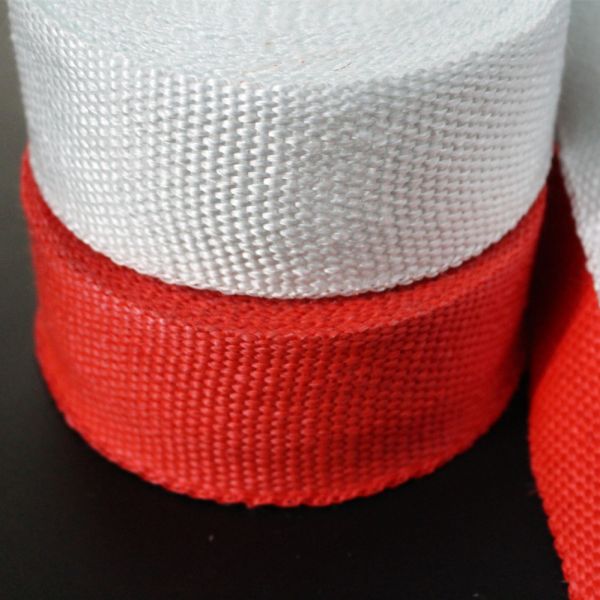

Fiberglas malzeme seçimi için bkz. Header ve Egzoz Boruları için Fiberglas Egzoz Sargısı.

Mevcut tüm malzeme aileleri için şu sayfayı ziyaret edin: BSTFLEX Egzoz ve Header Isı Sargısı kategorisi.

Sıkça Sorulan Sorular

Ne kadar egzoz sargısına ihtiyacım olduğunu nasıl hesaplarım?

Egzoz borusunun dış çapını ve uzunluğunu ölçün, ardından sargı genişliğini ve gerekli örtüşme miktarını seçin. Her bir sarmal dönüş için ne kadar malzeme gerektiğini ve boru boyunca toplam dönüş sayısını hesaplamak için bu değerleri kullanın.

Boru çapı egzoz sargısı uzunluğunu etkiler mi?

Evet. Daha büyük bir boru daha büyük bir çevreye sahiptir, bu nedenle her dönüş daha fazla bant tüketir.

Daha fazla örtüşme daha fazla egzoz sargısı gerektirir mi?

Evet. Daha fazla örtüşme, sargının her dönüşte boru boyunca ilerlediği mesafeyi azaltarak toplam malzeme tüketimini artırır.

1 inç mi yoksa 2 inç egzoz sargısı mı daha iyidir?

Bir inçlik sargının dar kıvrımlar ve küçük borular etrafına uygulanması daha kolaydır. İki inçlik sargı genellikle daha büyük veya daha düz borulara daha hızlı uygulanır.

Kıvrımlar için ne kadar ekstra sargı almalıyım?

Kıvrımlar, düz boru hesaplamasının öngördüğünden daha fazla malzeme gerektirir. Tam miktar kıvrım yarıçapına, boru çapına, örtüşmeye ve uygulayıcının tekniğine bağlıdır, bu nedenle karmaşık sistemler için ek malzeme payı bırakılmalıdır.

Header'lar için ne kadar egzoz sargısına ihtiyacım var?

Her bir header ana borusunu ayrı ayrı ölçün ve her boru için sargı gereksinimini hesaplayın. Kolektörü ve kıvrımlar ile bitiş noktaları için ek payı ekleyin.

Hesaplayıcıyı fiberglas ve titanyum egzoz sargısı için kullanabilir miyim?

Evet. Farklı malzeme yapıları kurulum sırasında farklılık gösterebilse de, aynı temel geometrik hesaplama fiberglas, bazalt/titanyum tarzı ve silika egzoz sargıları için kullanılabilir.

BSTFLEX özel egzoz sargısı rulo uzunlukları sağlayabilir mi?

Evet. OEM ve distribütör siparişleri; özel genişlikler, özel rulo uzunlukları, dökme rulolar, önceden kesilmiş uzunluklar ve özel markalı ambalajlar etrafında yapılandırılabilir.
