Jeneratör Egzoz Borusu Yalıtımı ve Sökülebilir Egzoz Battaniyeleri

Bir jeneratör egzoz hattı, sıcak gazı bir muhafazanın dışına taşımaktan daha fazlasını yapmalıdır. Denetim için erişilebilir kalmalı, harekete uyum sağlamalı ve yakındaki ekipmanı sıcaklık sınırları içinde tutmalıdır. Yalıtım eklemek, bu işlerin hiçbirini zorlaştırmamalıdır.

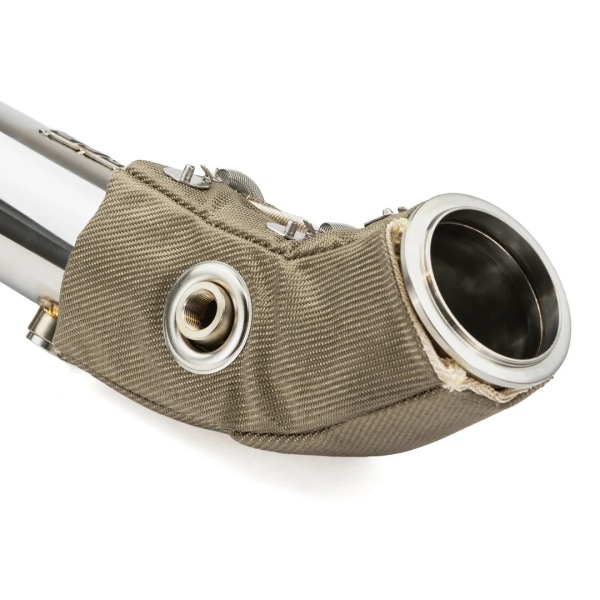

Jeneratör egzoz borusu yalıtımı düz boru hatları için çıkarılabilir ceketler, dirsekler için şekillendirilmiş battaniyeler ve flanşlar veya susturucular için ayrı kapaklar olarak tedarik edilebilir. Yapı, onaylanmış egzoz düzenini takip etmeli ve malzeme seçimi yalnızca jeneratör çıkışına değil, çalışma koşullarına dayandırılmalıdır.

BSTFLEX üretir özel çıkarılabilir egzoz yalıtım battaniyeleri yüksek sıcaklıklı ekipmanlar için. Jeneratör projeleri için, önerilen yalıtımın eksiksiz bir montaj olarak incelenebilmesi adına boru çizimini, sıcaklık gereksinimlerini ve bakım erişim noktalarını sağlayın.

Egzoz Hattını Servis Edilebilir Bölümler Seti Olarak Belirleyin

Motor çıkışından bir dirsek aracılığıyla susturucuya giden bir boruyu düşünün. Kesintisiz bir yalıtım kaplaması basit görünebilir, ancak bir teknisyenin dirsek flanşına veya susturucu bağlantısına erişmesi gerektiğinde kullanışsız hale gelir.

Daha kullanışlı bir şartname, her yalıtım bölümünün nerede başlayıp nerede bittiğini tanımlar. Düz boru, dirsek ve servis bağlantısı daha sonra ayrı ayrı kaplanabilir ve birleşim detayları, sökülmeyi engellemeden açıkta kalan sıcak alanları sınırlayacak şekilde tasarlanabilir.

Aşağıdaki düzenleme, evrensel bir kurulum tasarımı değil, tartışma için bir başlangıç noktasıdır.

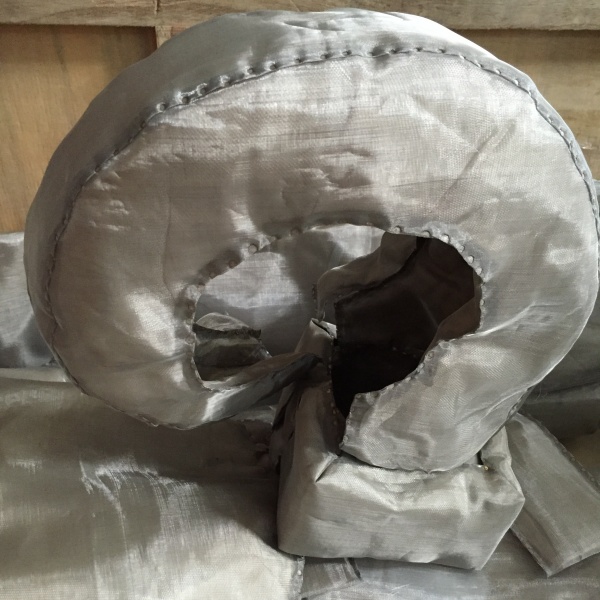

Kavisli bölümler için, BSTFLEX termal yalıtım dirsek battaniyesi uyum tartışması için bir ürün referansı sağlar. Bir jeneratör kurulumu için bir yapı seçmeden önce gerçek çapı, bükülme geometrisini ve sıcaklığı doğrulayın.

Şartnamede Üç Sıcaklık Değeri Yer Almalıdır

Yalnızca bir egzoz sıcaklığı belirten bir talep, önemli bir soruyu cevapsız bırakır: bu sıcaklık nerede ölçüldü?

Egzoz gazı sıcaklığı borunun içindeki gazı tanımlar. Faydalı bir çalışma bilgisidir, ancak yalıtım arayüzündeki metal sıcaklığı ile otomatik olarak aynı değildir.

Boru yüzey sıcaklığı temaslı bir yalıtım sistemi için ilgili sıcak taraf koşuludur. Ölçülen verileri veya ekipman üreticisinin tasarım bilgilerini kullanın ve bu değerle ilişkili çalışma yükünü tanımlayın.

Battaniye dış yüzey sıcaklığı kurulu montaj için bir performans hedefidir. Bunu ortam koşulları, hava akışı, ölçüm konumları ve jeneratörün çalışma durumu ile birlikte belirtin.

Dizel jeneratör egzoz yalıtımı için, sadece kısa süreli yüksüz bir test çalışmasını değil, onaylanmış en zorlu çalışma koşullarını dahil edin. Egzoz gazı arıtma rejenerasyonunun sıcaklık profilini değiştirdiği durumlarda, ilgili limitleri ve yalıtım kısıtlamalarını ekipman üreticisinden temin edin.

Bir elyaf için yüksek sıcaklık derecesi, tüm battaniyenin izin verilen sıcaklığını belirlemez. Sıcak yüzey kaplaması, çekirdek, dış kaplama, iplik ve bağlantı elemanlarının tümü kendi yerel servis koşullarına uygun olmalıdır.

Jeneratör Egzoz Borusu Yalıtım Malzemesini Katmana Göre Seçin

Şartname, tüm ceket için tek bir malzeme ismi vermek yerine her katmanın işlevini tanımlamalıdır.

Sıcak yüzey kaplaması yalıtım düzeneğini korur

İç kaplama, borudaki sıcaklık, temas ve kullanım koşullarına uygun olmalıdır. Tasarıma bağlı olarak, ısıya dayanıklı bir tekstil veya metalik kaplama uygun olabilir. Yüksek sıcaklık kumaşı gibi genel bir tanıma güvenmek yerine, malzeme sınıfını ve amaçlanan maruziyetini belirleyin.

Çekirdek, ana ısıl direnci sağlar

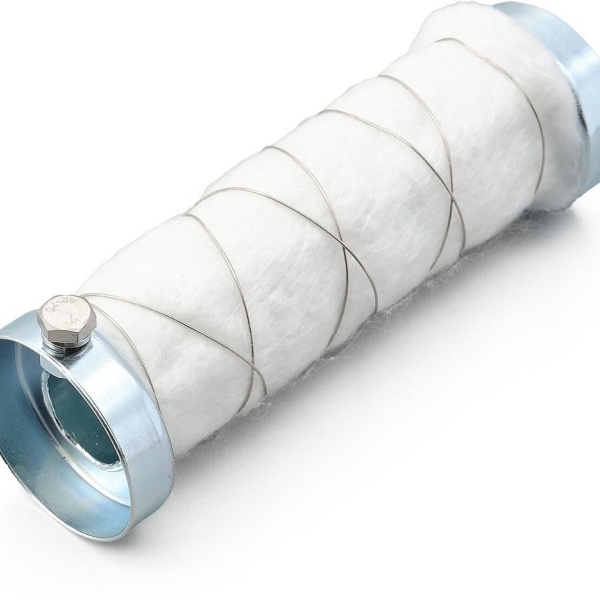

Uygulamaya göre cam elyafı, silika bazlı veya diğer yüksek sıcaklık lifli yalıtımlar düşünülebilir. Seçilen malzemenin ısıl verilerini, servis limitlerini ve montaj kalınlığını karşılaştırın. Ayrıca kullanım gerekliliklerini ve güvenlik verilerini gözden geçirin.

Yalıtım kalınlığı, braketlere veya komşu ekipmanlara karşı istenmeden sıkıştırılmadan mevcut alana sığmalıdır. Sadece üretim öncesi gevşek malzemenin kalınlığını değil, bitmiş yapıyı belirtin.

Dış kaplama, maruziyeti ve kullanımı ele alır

Kaplamayı beklenen yerel sıcaklığına ve aşınma, hava koşulları veya kirlenmeye maruz kalma durumuna göre seçin. Kaplamalı bir tekstil bir kurulum için uygun olabilirken, diğerinde metalik bir koruyucu yapı gerekebilir.

Paslanmaz çelik örgüyü sıvı geçirmez bir bariyer olarak görmeyin veya kaplamalı bir kumaşın her dikişi ve kapatma noktasını su geçirmez hale getirdiğini varsaymayın. Yağ sıçraması veya hava koşullarına maruz kalma önemliyse, komple kaplama düzenlemesinin ayrıntılarını talep edin.

Daha geniş malzeme karşılaştırması için bkz. yüksek sıcaklık sistemleri için egzoz borusu yalıtım malzemeleri. Battaniye katmanı ve sabitleme seçenekleri ayrıca egzoz yalıtım battaniyesi kılavuzumuzda yer almaktadır.

Isı Yalıtımını Mekanik Bir Kısıtlayıcıya Dönüştürmeyin

Bir egzoz battaniyesi bir boru desteği değildir. Egzoz borusu ve susturucu, yalıtımın ağırlığının mekanik incelemeye dahil edildiği kendi uygun destek düzenlemelerine ihtiyaç duyar.

Bağlantı elemanları, hareketli bileşenleri amaçlanan hareketlerini kısıtlayacak şekilde köprülemeden battaniyeyi tutmalıdır. Esnek bağlantılar ve körükler özel dikkat gerektirir: onları sıradan sert borularmış gibi sıkıştırmayın, paketlemeyin veya sarmayın.

Esnek bir bağlantıyı, turboşarjı, manifoldu veya arıtma muhafazasını yalıtmadan önce bileşen üreticisinin onayını alın. Bir motor kurulumu için uygun olan bir battaniye, başka bir motor için otomatik olarak onaylanmış sayılmaz.

Tahliye hatlarını, sensör bağlantılarını, kontrol noktalarını ve gerekli havalandırma açıklıklarını işlevsel tutun. Duvar ve çatı geçişleri belirtilen koruyucu düzeneklerine ihtiyaç duyar; bir egzoz battaniyesi, onaylanmış bir geçiş detayı için bir alternatif değildir.

Kapatma Sistemini Onu Çıkaracak Kişi İçin Tasarlayın

Bir sabitleme sistemi çizimde erişilebilir görünebilir ancak boru akustik bir muhafazanın içine girdiğinde ulaşılması zor hale gelebilir.

Kurulumun izin verdiği her yerde kancaları, yayları veya bağcıkları erişilebilir bir tarafa yerleştirin. Battaniyenin, ilgili olmayan boru tesisatını sökmeden veya yakındaki kablolara zarar vermeden açılıp çıkarılabildiğini kontrol edin. Flanş kapağı için, kapak çıkarıldıktan sonra gerekli aletler için yeterli erişim alanı bırakın.

Çok parçalı setler için bir kesit çizimi ve battaniyeler üzerinde eşleşen tanımlama talep edin. Böylece bir yedek parça siparişi, tanımlanamayan bir kapağın fotoğraflarına güvenmek yerine belirli dirsek veya boru bölümüne atıfta bulunabilir.

Yeniden kullanım duruma bağlı olmalıdır. Çıkarılan bir battaniyeyi yeniden takmadan önce kaplamayı, dikişleri, yalıtımı ve sabitleme donanımını inceleyin. Hasarlı veya kirlenmiş bölümler otomatik yeniden kullanım yerine değerlendirmeye ihtiyaç duyar.

Ceketi Kurulum Ortamına Göre Eşleştirin

Bir tesis odasına kurulan jeneratör için servis yollarına, kablolara ve yakındaki ekipmanlara olan mesafeleri gözden geçirin. Konteyner tipi bir jeneratör için kapı açılmasını, panel sökülmesini ve kapatma sistemlerinin muhafaza içinde erişilebilir kalıp kalmadığını kontrol edin.

Dış mekan boru hatları başka bir gereklilik getirir: beklenen hava koşullarına maruz kalma için tasarlanmış bir kaplama sistemi. Sadece dış kumaş tanımına güvenmek yerine, ek yerlerinin, geçişlerin ve sonlandırmaların nasıl korunacağını sorun.

Egzoz yalıtımı, kapladığı yüzeylerden ısı transferini azaltır; motor, alternatör veya soğutma sistemi tarafından üretilen tüm ısıyı ortadan kaldırmaz. Gerekli soğutma hava akışı, yanma havası ve egzoz tahliye düzenlemeleri ayrı tasarım sorumlulukları olarak kalır.

Yalıtım ayrıca bir egzoz sızıntısını sızdırmaz hale getirmez veya yanıcı malzemelere olan mesafenin azaltılmasına izin vermez. Boruyu kaplamadan önce kusurları onarın ve ekipman üreticisinin gerekli mesafelerini koruyun.

Kurulumu Uygunluk ve Ölçülen Performans Üzerinden Kabul Edin

Üretim miktarlarını sipariş etmeden önce, ilk battaniye setinin nasıl değerlendirileceği konusunda anlaşın. Aşağıdaki kontroller, kabul planı için yararlı bir temel sağlar.

Uygunluk kontrolü: Boru çapını, bölüm uzunluklarını, açıklık konumlarını ve kapatma hizalamasını doğrulayın. İstenmeyen sıkışma, açık boşluklar ve bitişik ekipmanla temas olup olmadığını kontrol edin.

Servis kontrolü: Jeneratör güvenli bir şekilde kapatılmış, soğutulmuş ve geçerli prosedür uyarınca izole edilmiş durumdayken, seçilen bir kapağı çıkarın. Hedeflenen flanşın, tahliye hattının veya kontrol noktasının erişilebilir olduğunu ve kapağın doğru şekilde yeniden takılabildiğini doğrulayın.

Isıl kontrol: Nitelikli personelin, kurulu düzeneği üzerinde anlaşılan çalışma koşulları altında değerlendirmesini sağlayın. Jeneratör yükünü, ortam sıcaklığını, havalandırma durumunu, stabilizasyon süresini ve ölçüm yöntemini kaydedin. Sıcaklık araştırmasına sadece geniş bir yalıtımlı alanın merkezini değil, kapatma sistemlerini, dikişleri ve geçişleri de dahil edin.

Çevrim sonrası kontrol: Kararlaştırılan çalışma çevrimlerinden ve güvenli soğumadan sonra tutuculuğu, sürtünmeyi ve uyumdaki herhangi bir değişikliği inceleyin. Tasarımı tekrar siparişler için onaylamadan önce revizyonları kaydedin.

Ölçülen sonuçları test koşullarıyla birlikte raporlayın. Sadece sıcaklığı yüzde olarak düşürdüğü belirtilen bir battaniye, alıcıya belirli bir yüzey sıcaklığı gereksiniminin karşılanıp karşılanmadığını söylemez.

Bu Detayları Teklif İsteğine (RFQ) Ekleyin

Şunun için teklifleri karşılaştırmak için: jeneratör egzoz borusu yalıtım battaniyesi, her tedarikçiye aynı geometriyi, termal gereksinimleri ve tedarik kapsamını verin.

Geometri: Boru dış çapını, yalıtımlı uzunlukları, bükülme açılarını ve yarıçaplarını, flanş boyutlarını, cıvata çıkıntılarını, destekleri ve servis açıklıklarını sağlayın. Çevredeki alanı ve egzoz bileşeninin kendisini gösteren fotoğrafları ekleyin.

Çalışma koşulları: Jeneratör ve motor modelini, mevcut yüzey sıcaklığı verilerini, yük profilini, ortam koşullarını ve yalıtımla ilgili üretici kısıtlamalarını tanımlayın.

Gerekli sonuç: İzin verilen bitmiş yalıtım zarfını, uygulanabilir olduğunda hedef dış yüzey sıcaklığını, ölçüm koşullarını ve erişilebilir kalması gereken alanları belirtin.

Tedarik gereksinimleri: Prototip ve üretim miktarlarını, tekli bölüm veya komple set paketlemesini, tanımlama gereksinimlerini ve teklifle birlikte gerekli belgeleri belirtin.

Tekliften sıcak taraf kaplamasını, çekirdeği, dış kılıfı, nominal bitmiş kalınlığı, kapatma tipini ve bölüm sınırlarını tanımlamasını isteyin. Hala onay gerektiren tüm varsayımları kaydedin. Biri flanş kapaklarını içerip diğeri her bağlantıyı açıkta bıraktığında, bir jeneratör egzoz battaniyesi için iki teklif eşdeğer değildir.

BSTFLEX'ten Özel Jeneratör Egzoz Battaniyeleri

BSTFLEX, çizimlerden, boyutlardan ve numunelerden özel egzoz yalıtımı geliştirmeyi destekler. çıkarılabilir egzoz battaniyesi ürünü, boru ceketleri ve şekillendirilmiş bileşen kapaklarını tartışmak için bir başlangıç noktasıdır; nihai yapı, jeneratör kurulum gereksinimlerine göre kararlaştırılmalıdır.

Çıkarılabilir yalıtımı şekillendirilmiş kalkanlar veya astarlarla birleştiren projeler için, egzoz ısı kalkanı ve yalıtım ürün yelpazesini inceleyin. egzoz borusu yalıtım seçim kılavuzumuz, çıkarılabilir bir ceketin tercih edilen yaklaşım olmadığı alternatif yapıları kapsar.

Teklif için jeneratör egzoz çiziminizi BSTFLEX'e gönderin. Önerilen battaniye setinin uyum, termal gereksinimler ve servis erişimi açısından incelenebilmesi için çalışma koşullarını, gerekli kapsamı, mevcut boşluğu ve miktarı ekleyin.
