Yüksek Sıcaklık Sistemleri için En İyi Egzoz Borusu Yalıtım Malzemeleri

Her yüksek sıcaklık sistemi için en iyi egzoz borusu yalıtımı olarak adlandırılabilecek tek bir malzeme yoktur.

Bir jeneratör egzoz borusu etrafında iyi performans gösteren bir malzeme, bir otomotiv iniş borusu için gereksiz derecede ağır olabilir. Performanslı bir araçta kullanılan hafif bir tekstil sargısı, çıkarılabilir yalıtım gerektiren büyük bir deniz egzoz hattı için uygun olmayabilir. Cilalı bir metal kalkan, radyant ısıyı etkili bir şekilde kontrol edebilir ancak amaç boru yalıtımının dışındaki sıcaklığı düşürmek olduğunda kalın bir yalıtım çekirdeğinin yerini alamaz.

Doğru egzoz borusu yalıtım malzemesi bu nedenle termal sistemin neyi başarmasının beklendiğine bağlıdır.

Çoğu yüksek sıcaklık egzoz projesi için mühendisler birkaç malzeme ailesi arasında seçim yapmaktadır:

• cam elyafı;

• yüksek silika elyafı;

• bazalt elyafı;

• seramik veya diğer yüksek sıcaklık yalıtım elyafı;

• paslanmaz çelik;

• alüminyum;

• nikel alaşımlı metalik bariyerler;

• bu malzemelerin çok katmanlı kombinasyonları.

En etkili çözüm genellikle tek bir malzeme değildir.

Bu, özenle seçilmiş bir kombinasyondur.

BSTFLEX, otomotiv, dizel motor, denizcilik, jeneratör ve endüstriyel uygulamalar için egzoz borusu yalıtımı ve özel egzoz termal koruma sistemleri üretmektedir.

---

Malzeme İsimleriyle Değil, Katmanlarla Düşünün

Egzoz yalıtımı seçiminde yapılan yaygın bir hata şudur:

“Hangi malzeme en yüksek sıcaklığa dayanır?”

Bu soru eksiktir.

Yüksek sıcaklık egzoz yalıtım sistemi normalde aynı anda birkaç işi yerine getirir.

Sıcak taraf katmanı, egzoz yüzeyine tolerans göstermelidir.

Yalıtım çekirdeği, ısı transferini yavaşlatmalıdır.

Dış katman; kullanım, titreşim ve kirlenmeye karşı dayanıklı olmalıdır.

Bağlantı sistemi, tekrarlanan ısıtma ve soğutma döngülerinden sonra düzeneği yerinde tutmalıdır.

Bu gereksinimler nadiren tam olarak aynı malzemeye işaret eder.

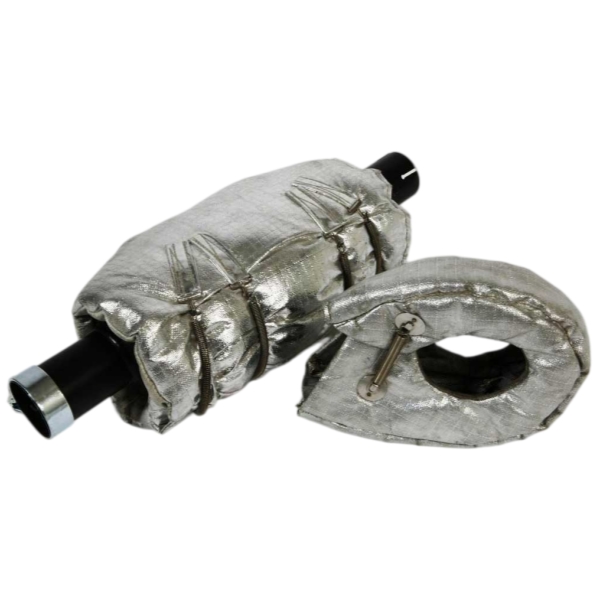

Çıkarılabilir bir egzoz borusu battaniyesi bu nedenle şu şekilde oluşturulabilir:

Sıcak egzoz borusu

↓

Yüksek sıcaklık iç kaplaması

↓

Yalıtım çekirdeği

↓

Koruyucu dış kumaş veya metalik ceket

↓

Mekanik bağlantı sistemi

Bu katmanlı yaklaşım, her malzemenin en iyi yaptığı işi yerine getirmesini sağlar.

---

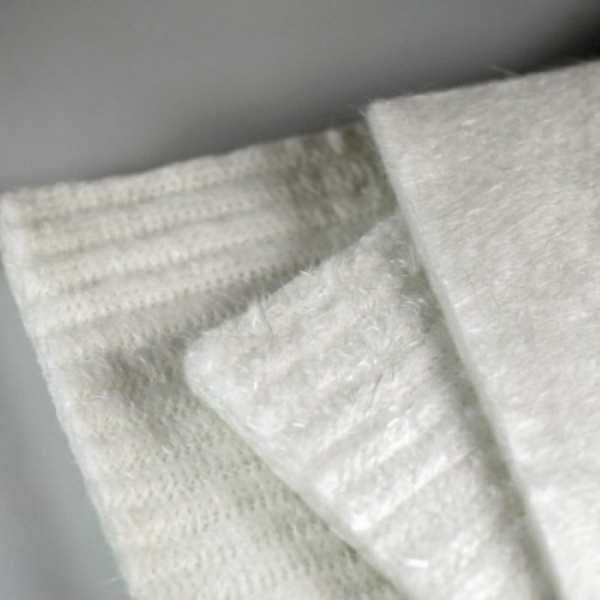

Fiberglas: Pratik Başlangıç Noktası

Fiberglas, egzoz ısı yalıtımında en yaygın kullanılan malzemelerden biridir çünkü termal performans, esneklik, bulunabilirlik ve üretim maliyeti arasında faydalı bir denge sunar.

Şu formlara dönüştürülebilir:

• dokuma kumaş;

• iğnelenmiş yalıtım;

• bant;

• örgülü kılıf;

• egzoz sargısı;

• sökülebilir battaniye bileşenleri.

Bu çok yönlülük önemlidir.

Bir üretici, egzoz bileşeninin düz bir boru, dirsek, susturucu veya düzensiz bir muhafaza olmasına bağlı olarak fiberglas'ı farklı şekillerde kullanabilir.

Fiberglasın iyi çalıştığı yerler

Fiberglas bazlı yalıtım genellikle şunlar için düşünülür:

• dizel egzoz boruları;

• jeneratör egzoz hatları;

• taşıt egzoz bileşenleri;

• ekipman muhafazaları;

• sökülebilir yalıtım battaniyeleri;

• endüstriyel egzoz sistemleri.

Özellikle egzoz sıcaklığı seçilen fiberglas yapısının kapasitesi dahilinde olduğunda ve aşırı doğrudan sıcak taraf maruziyeti baskın gereksinim olmadığında kullanışlıdır.

Fiberglas neden yaygın olarak kullanılmaya devam ediyor

Avantajı sadece fiyat değildir.

Fiberglasın şu işlemleri kolaydır:

• kesmek;

• dikmek;

• lamine etmek;

• sarmak;

• kılıf geçirmek;

• kaplamalarla birleştirmek;

• çok katmanlı sistemlere dahil etmek.

Bu, tasarımcılara özel egzoz borusu yalıtımı üretirken önemli bir özgürlük sağlar.

Fiberglasın ötesine ne zaman geçilmeli

Sıcak taraf sıcaklığı standart bir fiberglas yapısının güvenilir çalışma aralığına yaklaşıyorsa veya bu aralığı aşıyorsa, tasarım daha yüksek sıcaklığa dayanıklı elyaflara yönelmeli veya fiberglası başka bir sıcak taraf katmanının arkasında korumalıdır.

Silikanın önemli hale geldiği yer burasıdır.

---

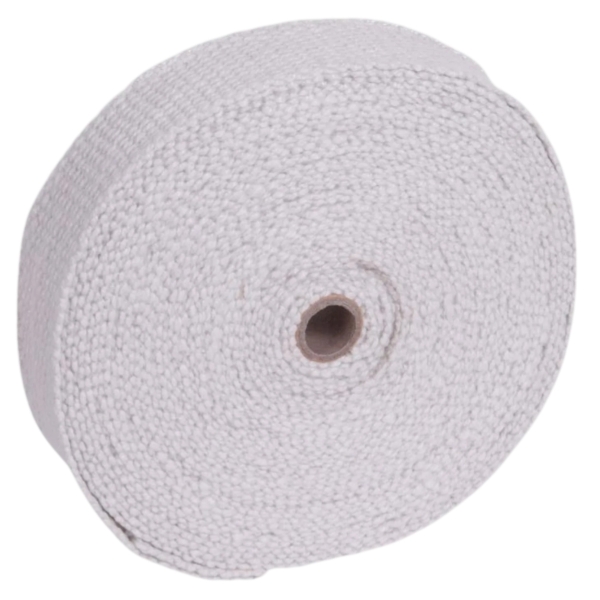

Yüksek Silika Elyaf: Daha Şiddetli Isı Maruziyeti İçin

Yüksek silika tekstil, yüksek sıcaklık egzoz borusu yalıtımı için önemli bir malzeme ailesidir.

Geleneksel fiberglas ile karşılaştırıldığında, yüksek silika malzemeler sürekli yüksek sıcaklık maruziyetine karşı daha güçlü direnç gerektiğinde seçilir.

Şu şekillerde tedarik edilebilirler:

• dokuma kumaş;

• şerit;

• kılıf;

• yalıtım kaplaması;

• battaniye yüzey kaplaması;

• egzoz sargısı.

BSTFLEX ayrıca diğer aşırı sıcaklık koruma uygulamaları için yüksek silisli tekstillerle de çalışarak malzemeye yüksek sıcaklık yalıtım sistemleri içinde köklü bir rol kazandırır.

Silis için en uygun konumlar

Yüksek silisli malzeme özellikle şu alanlarda öne çıkar:

• yüksek güçlü dizel motorlar;

• turboşarjlı egzoz sistemleri;

• manifoldlar;

• sıcak iniş boruları (downpipe);

• jeneratör egzoz sistemleri;

• endüstriyel egzoz boruları.

Silis kullanılması, otomatik olarak "tüm battaniyenin silisten yapılması" anlamına gelmez

Özel tasarlanmış birçok battaniyede silis katmanı, sıcaklığın en yüksek olduğu noktada yoğunlaştırılabilir.

Örneğin:

Sıcak taraf: silis kumaşı
Orta kısım: yalıtım çekirdeği
Dış taraf: kaplamalı fiberglas veya mekanik koruyucu katman

Bu yöntem, her katmanı aynı yüksek sıcaklık tekstilinden üretmeye kıyasla daha iyi genel performans ve maliyet kontrolü sağlayabilir.

---

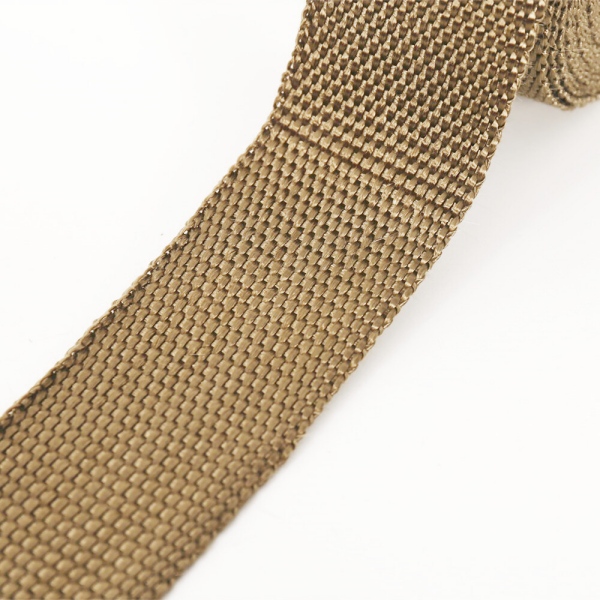

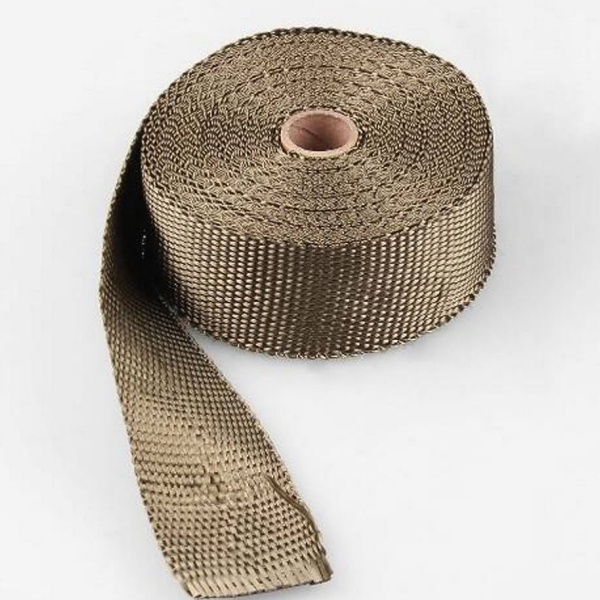

Bazalt Elyafları: Esnek Egzoz Koruması İçin Kullanışlıdır

Bazalt elyafı, geleneksel egzoz tekstilleri ile özel aşırı sıcaklık yalıtımları arasında önemli bir konuma sahiptir.

Özellikle otomotiv ve yüksek performanslı egzoz pazarında oldukça yaygındır.

Bazalt tekstili şu esnek ürünler şeklinde üretilebilir:

• egzoz sargısı;

• şerit;

• kılıflar;

• battaniye bileşenleri.

Esnekliği, yalıtımın kavisli boru geometrisini takip etmesi gereken yerlerde kullanışlı olmasını sağlar.

Bazaltın mantıklı olduğu yerler

Tipik uygulamalar şunları içerir:

• header'lar;

• iniş boruları (downpipe);

• motosiklet egzoz sistemleri;

• otomotiv egzoz boruları;

• şekillendirilmiş termal battaniyeler.

Bazalt, kurulum esnekliğinin önemli olduğu durumlarda özellikle caziptir.

Bazaltın daha az uygun olduğu durumlar

Belirli bir dış yüzey sıcaklığı hedefi gerektiren büyük bir jeneratör egzoz hattı için, boruyu sadece bazalt bantla sarmak yeterli olmayabilir.

Daha kalın, çok katmanlı bir battaniye sistemi daha fazla kontrol sağlayabilir.

Bu, önemli bir ayrımı göstermektedir:

Daha yüksek ısı direncine sahip elyaf, otomatik olarak daha iyi termal performansa sahip yalıtım sistemi anlamına gelmez.

Kalınlık, yoğunluk, kurulum yöntemi ve hava hareketi gibi faktörlerin tümü önemlidir.

---

Seramik ve Yüksek Sıcaklık Elyaf Çekirdekleri: Yalıtım Kalınlığının Daha Fazla Çalışması Gerektiğinde

Bazı egzoz sistemleri, ince bir tekstil katmanının sağlayabileceğinden çok daha fazla termal dirence ihtiyaç duyar.

Bu durum, aşağıdaki hallerde yaygındır:

• egzoz sıcaklığının yüksek olması;

• personelin boruya yakın çalışması;

• muhafaza sıcaklığının kontrol edilmesi gerekmesi;

• yakındaki bileşenlerin düşük sıcaklık limitlerine sahip olması;

• kurulum alanının kısıtlı olması.

Bu gibi durumlarda, yüksek sıcaklık yalıtım çekirdeği kullanılabilir.

Uygulamaya bağlı olarak bu, seramik bazlı veya diğer mühendislik ürünü yüksek sıcaklık elyaf yalıtımını içerebilir.

Çekirdek, termal direnci sağlar.

Normalde açıkta bırakılmaz.

Bunun yerine, koruyucu katmanlar arasına yerleştirilir.

Tipik bir yapı şu şekilde olabilir:

paslanmaz çelik ağ veya yüksek sıcaklık kumaşı

yüksek sıcaklık yalıtım çekirdeği

kaplamalı dış kumaş

Bu, temel bir egzoz sargısından çok farklıdır.

Daha çok çıkarılabilir bir termal ceket gibi davranır.

---

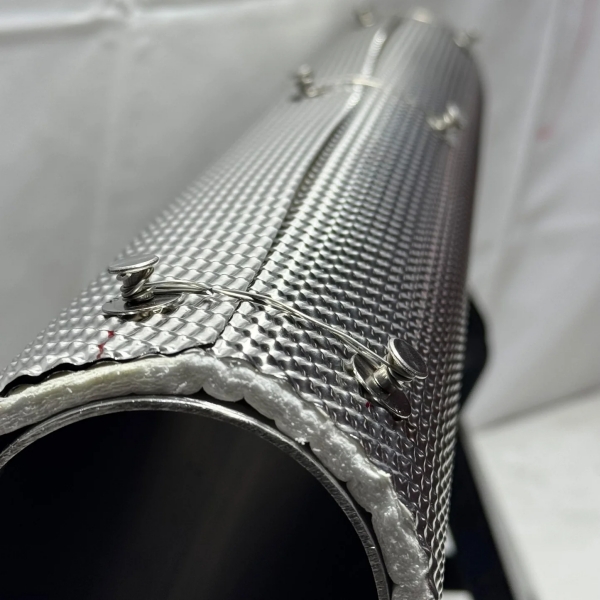

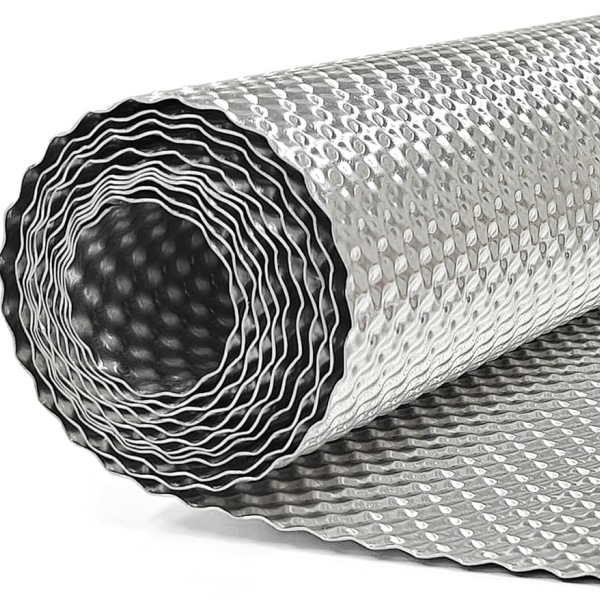

Paslanmaz Çelik: Hacimsel Yalıtımdan Ziyade Koruma

Paslanmaz çelik sıklıkla bir egzoz borusu yalıtım malzemesiolarak anılır, ancak teknik olarak lifli yalıtımdan farklı bir rol oynar.

Paslanmaz çeliğin kendisi, kalın bir termal yalıtkan olduğu için normalde tercih edilmez.

Değeri şunlardan gelir:

• sıcaklık direnci;

• mekanik dayanım;

• oksidasyon direnci;

• aşınma koruması;

• yapısal kararlılık;

• ince şekillendirilmiş kalkanlar için uygunluk.

BSTFLEX, egzoz uygulamaları için metalik yalıtım sistemleri de dahil olmak üzere, egzoz ısı kalkanı yapılarında halihazırda paslanmaz çelik kullanmaktadır.

Paslanmaz çelik şu amaçlarla kullanılabilir:

Dış ceket

Yumuşak yalıtımı hasardan koruma.

Sıcak taraf kaplaması

Egzoz bileşenine bitişik dayanıklı bir yüzey sağlama.

Örgü takviyesi

Esnek battaniyeleri güçlendirme.

Sert ısı kalkanı

Boru ile yakındaki bir bileşen arasında bariyer oluşturma.

Paslanmaz çeliğin özellikle değerli olduğu yerler:

• ağır ekipmanlar;

• karayolu araçları;

• denizcilik ortamları;

• endüstriyel motorlar;

• yüksek titreşimli kurulumlar;

• mekanik temasa maruz kalan alanlar.

Yumuşak bir yalıtım sistemi mükemmel termal dirence sahip olabilir, ancak dış yüzeyi sürekli olarak başka bir bileşene sürtünüyorsa mekanik ömrü kısa olabilir.

Paslanmaz çelik bir koruyucu katman bu sorunu çözebilir.

---

Alüminyum: Radyant Isı için Mükemmel, Kalın Yalıtımın Yerini Tutmaz

Alüminyum, düşük ağırlığı ve yansıtıcı ısı bariyeri olarak işlev görme yeteneği nedeniyle otomotiv termal yönetiminde yaygın olarak kullanılmaktadır.

Ancak kalın bir egzoz yalıtım çekirdeği ile karıştırılmamalıdır.

Eğer temel sorun şu ise:

“Egzoz borusu araç tabanına doğru ısı yayıyor.”

bir alüminyum kalkan oldukça etkili olabilir.

Eğer sorun şu ise:

“Bu jeneratör egzoz borusunun erişilebilir dış yüzey sıcaklığını düşürmemiz gerekiyor.”

tek başına ince bir alüminyum levha, çok katmanlı bir yalıtım battaniyesi ile aynı işlevi sağlamayacaktır.

Alüminyum için iyi uygulamalar şunları içerir:

• alt gövde egzoz kalkanları;

• egzoz susturucu kalkanları;

• zemin ısı bariyerleri;

• katalitik konvertör kalkanları;

• motor bölmesi bariyerleri.

Yansıtıcı bir metal kalkanın etkinliği, kurulum hava boşluğundan da güçlü bir şekilde etkilenir.

Bu, tasarım geometrisinin malzeme kadar önemli olduğu anlamına gelir.

---

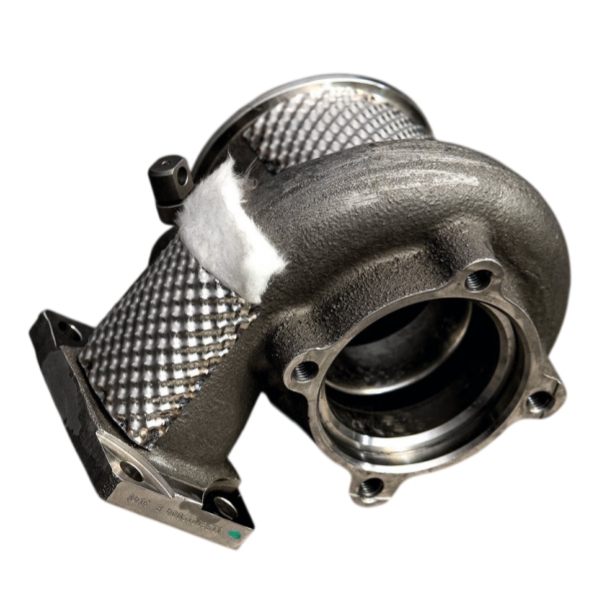

Nikel Alaşımları: Zorlu Egzoz Ortamları İçin

Geleneksel alüminyum veya paslanmaz çeliğin artık ideal metalik çözüm olmadığı uygulamalar vardır.

Yüksek çıkışlı motorlar, motor sporları sistemleri, turboşarj bölgeleri ve zorlu endüstriyel egzoz ortamları, daha güçlü oksidasyon ve yüksek sıcaklık performansı gerektirebilir.

Bu koşullar için nikel alaşımları düşünülebilir.

BSTFLEX, Alloy 625 Inconel Isı Kalkanı üretmektedir.

Nikel alaşımı, genellikle düşük maliyetli genel amaçlı egzoz yalıtım malzemesi olarak seçilmez.

Çevresel talepler ek malzeme maliyetini haklı çıkardığında kullanılır.

Bu durum şunları içerebilir:

• aşırı yerel ısı;

• ciddi termal döngü;

• korozyon;

• zorlu mekanik koşullar;

• yüksek performanslı egzoz sistemleri.

---

Gerçekten Önemli Olan Malzeme Karşılaştırması

Sadece sıcaklık değerlerini karşılaştırmak yerine, her bir malzemenin nihai sisteme ne kattığını karşılaştırın.

Malzeme	Birincil Rol	Esneklik	Mekanik Koruma	Tipik Kullanım
Fiberglas	Genel ısı yalıtımı	Yüksek	Orta	Battaniyeler, sargılar, kılıflar
Yüksek silika	Daha yüksek sıcaklıkta tekstil koruması	Yüksek	Orta	Sıcak taraf katmanları, sargılar, battaniyeler
Bazalt	Esnek yüksek sıcaklık tekstili	Yüksek	Orta	Egzoz sargıları, otomotiv yalıtımı
Yüksek sıcaklık fiber çekirdeği	Ana yalıtım katmanı	Orta	Kaplamasız düşük	Kalın battaniyeler ve ceketler
Alüminyum	Radyant ısı bariyeri	Düşük ila orta	Orta	Alt gövde ve boru kalkanları
Paslanmaz çelik	Mekanik ve sıcak taraf koruması	Düşük	Yüksek	Kalkanlar, ceketler, ağ
Nikel alaşımı	Ağır hizmet tipi metalik termal koruma	Düşük	Yüksek	Aşırı egzoz ortamları

Hiçbir sütun evrensel bir kazananı tanımlamaz.

Malzeme seçiminin uygulamayı takip etmesi gerektiğinin nedeni tam olarak budur.

---

Jeneratör Egzoz Borusu Yalıtım Malzemesi

Jeneratör kurulumları, özellikle zorlu bir gereksinim kombinasyonu yaratır.

Egzoz borusu şunların içinden geçebilir:

• akustik muhafazalar;

• tesis odaları;

• konteynerler;

• ekipman muhafazaları.

Borudan yayılan ısı hem insanları hem de çevredeki ekipmanı etkileyebilir.

Bu nedenle jeneratör yalıtımı genellikle çok katmanlı çıkarılabilir ceketleri tercih eder.

Tipik bir mühendislik konsepti şunları birleştirebilir:

• dayanıklı sıcak taraf katmanı;

• önemli termal yalıtım çekirdeği;

• koruyucu dış ceket;

• mekanik sabitleme.

Neden çıkarılabilir?

Çünkü jeneratör egzoz sistemleri servis noktaları içerir.

Kalıcı bir sargı, gelecekteki incelemeleri daha zor hale getirebilir.

Bu nedenle, jeneratör egzoz borusu yalıtım malzemesi mevcut en kalın elyafı seçmek yerine bakım gereksinimleriyle birlikte değerlendirilmelidir.

---

Denizcilik Egzoz Sistemleri Sıcaklık Direncinden Daha Fazlasına İhtiyaç Duyar

Deniz ortamları başka bir seçim sorunu ortaya çıkarır.

Yalıtım şunlara maruz kalabilir:

• nem;

• su;

• tuz;

• yağ;

• titreşim;

• kısıtlı havalandırma.

Egzoz sıcaklığına iyi dayanan bir elyaf, deniz ortamında hayatta kalabilmek için yine de uygun bir dış kaplamaya ihtiyaç duyabilir.

Bu nedenle kuru deniz egzoz sistemleri, genellikle koruyucu dış katmanlara sahip çıkarılabilir yalıtım ceketlerinden faydalanır.

Özellikle şunlara dikkat edilmelidir:

• egzoz yükselticileri;

• dirsekler;

• flanşlar;

• turboşarj bağlantıları;

• jeneratör egzoz boruları.

Malzeme sistemi, alttaki egzoz bileşeninin gerektiğinde incelenmesine de olanak tanımalıdır.

---

Otomotiv Egzoz Yalıtımı Genellikle Alanla Sınırlıdır

Araçlar neredeyse tam tersi bir tasarım zorluğu yaratır.

Alan son derece kısıtlı olabilir.

Her egzoz bölümünün etrafında kalın, çıkarılabilir bir battaniye için yer olmayabilir.

Otomotiv sistemlerinin sıklıkla birkaç malzemeyi birleştirmesinin nedeni budur.

Örneğin:

Egzoz manifoldu:bazalt veya diğer egzoz sargısı

Turbo muhafazası:özel üretim yalıtım battaniyesi

İniş borusu:şekillendirilmiş termal battaniye

Katalitik konvertör:paslanmaz çelik veya alüminyum ısı kalkanı

Zemin:hafif yansıtıcı bariyer

Bu nedenle en iyi otomotiv termal yönetim sistemi, genellikle tek bir "en iyi egzoz yalıtımı" yerine bir malzeme kombinasyonudur.

---

Maksimum Sıcaklık Derecelendirmeleri Neden Yanıltıcı Olabilir?

Sıcaklık derecelendirmeleri faydalıdır ancak doğru yorumlanmalıdır.

Bir malzeme spesifikasyonu şunları ifade edebilir:

• sürekli maruziyet;

• aralıklı maruziyet;

• kısa süreli zirve;

• doğrudan alev;

• malzeme dayanıklılığı.

Bunlar eşdeğer koşullar değildir.

Belirli bir sıcaklıkta fiziksel olarak bozulmadan kalan bir malzeme, tamamlanmış bir yalıtım battaniyesinin aynı koşulda gerekli dış yüzey sıcaklığını koruyacağı anlamına gelmez.

Komple sistem performansı şunlara bağlıdır:

• yalıtım kalınlığı;

• yoğunluk;

• ısı kaynağı sıcaklığı;

• maruz kalma süresi;

• hava akışı;

• ortam sıcaklığı;

• temas durumu;

• montaj sıkışması.

Mühendislik projeleri için bu nedenle tam çalışma koşulu belirtilmelidir.

---

Yüksek Sıcaklık Egzoz Yalıtımını Belirtmenin Daha İyi Bir Yolu

Tedarikçiye yalnızca şunları göndermek yerine:

Egzoz sıcaklığı: 700°C

daha kapsamlı bir termal özet sunun.

Isı Kaynağı

• egzoz borusu;

• manifold;

• türboşarj;

• susturucu;

• dirsek.

Çalışma Verileri

• sürekli yüzey sıcaklığı;

• maksimum sapma;

• çalışma süresi.

Geometri

• borunun dış çapı;

• yalıtımlı uzunluk;

• dirsekler;

• flanşlar;

• destekler.

Termal Gereksinim

• gerekli dış yüzey sıcaklığı;

• yakındaki bileşenin sıcaklık sınırı;

• kullanılabilir yalıtım kalınlığı.

Ortam

• otomotiv;

• denizcilik;

• jeneratör;

• sabit endüstriyel;

• açık hava;

• kapalı.

Mekanik Gereksinimler

• titreşim seviyesi;

• aşınma;

• nem;

• yağa maruz kalma;

• çıkarılabilirlik.

Bu bilgi, üreticinin tek bir sıcaklık değerinden tahmin yürütmek yerine malzeme sistemini seçmesine olanak tanır.

---

Üç Pratik Malzeme Kombinasyonu

Birçok gerçek proje için çözüm aşağıdakilerden birine daha çok benzer.

Genel Amaçlı Egzoz Borusu Kılıfı

Birçok dizel veya endüstriyel uygulama için uygundur.

Olası mimari:

ısıya dayanıklı iç kumaş + lifli yalıtım + dayanıklı dış kumaş

Bu, esneklik ve çıkarılabilir montaj sağlar.

---

Daha Yüksek Sıcaklıkta Egzoz Battaniyesi

Sıcak tarafın daha güçlü sıcaklık direnci gerektirdiği yerlerde kullanılır.

Olası mimari:

yüksek silika sıcak taraf kumaşı + yüksek sıcaklık yalıtım çekirdeği + güçlendirilmiş dış kılıf

Bu, yüksek sıcaklık yüzeyi gereksinimini mekanik koruma gereksiniminden ayırır.

---

Ağır Hizmet Tipi Metal Yüzeyli Sistem

Hem sıcaklığın hem de fiziksel dayanıklılığın zorlayıcı olduğu yerlerde kullanılır.

Olası mimari:

paslanmaz çelik veya nikel alaşımlı yüzey + yalıtım çekirdeği + güçlendirilmiş bağlantı sistemi

Bu tasarım türü, özellikle mekanik temasın, kirlenmenin veya ağır hizmet koşullarının açıkta kalan bir tekstil ürününe hızla zarar vereceği durumlarda geçerlidir.

---

En İyi Egzoz Borusu Yalıtım Malzemesi Nedir?

Cevap, malzemenin yapması gereken işe bağlıdır.

Seçiniz fiberglas çok yönlü ve ekonomik bir termal tekstil uygun olduğunda.

Seçiniz yüksek silika sıcak taraf tekstili daha güçlü yüksek sıcaklık kapasitesi gerektirdiğinde.

Düşünün bazalt esnek egzoz sargısı ve otomotiv termal uygulamaları için.

Kullanın bir yüksek sıcaklık fiber çekirdeği önemli ölçüde termal direnç gerektiğinde.

Kullanın alüminyum öncelikli olarak hafif radyant ısı yansımasının hedeflendiği durumlarda.

Kullanın paslanmaz çelik mekanik dayanıklılık ve yüksek sıcaklık korumasının önemli olduğu durumlarda.

Düşünün nikel alaşımı zorlu termal ve çevresel koşullar için.

Birçok zorlu egzoz sistemi için en iyi sonuç, bu malzemelerden ikisinin veya daha fazlasının birleştirilmesinden elde edilir.

Bu nedenle, sadece bir sıcaklık tablosuna bakarak egzoz yalıtım malzemesi seçmek yerine, komple yalıtım yapısı her zaman değerlendirilmelidir.

BSTFLEX üretir egzoz borusu yalıtımı, sökülebilir battaniyeler, ısı sargıları, esnek kaplamalar ve otomotiv, denizcilik, dizel motor, jeneratör ve endüstriyel egzoz sistemleri için özel metalik egzoz ısı kalkanları.

Özel bir proje için egzoz borusu boyutlarını, sürekli çalışma sıcaklığını, kurulum ortamını, mevcut yalıtım kalınlığını ve gerekli miktarı belirtin. Malzeme seçimi daha sonra uygulamanın gerçek termal ve mekanik koşullarına göre yapılabilir.
