Egzoz Borusu Isı Kalkanı Kitleri: Boyutlandırma, Hava Boşlukları ve Montaj

Sıcak bir egzoz borusunun tüm uzunluğu boyunca yalıtıma ihtiyacı olmayabilir. Bazen sorun bir şanzıman tünelinin altında, bir hortum bağlantısının yanında veya bir gövde paneline yakın kısa bir bölümdedir. Bu durumda, doğru konumlandırılmış bir egzoz borusu ısı kalkanı tüm boruyu yalıtımlı bir düzeneğe dönüştürmeden açıkta kalan alanı koruyabilir.

Önemli olan sadece bir parça metal satın almak değildir. Doğru kapsama alanına, uygun bir termal yapıya ve takılı egzoza uyan montaj donanımına sahip bir kalkandır. Bir kit boru çapına uyabilir ancak çevresindeki alan için uygun olmayabilir.

BSTFLEX bir paslanmaz çelik egzoz borusu ısı kalkanı kiti ve bir alüminyum egzoz ısı kalkanı kiti sunar. Her ikisi de otomotiv boru kalkanı projeleri için başlangıç noktaları sağlar; nihai seçim kurulum çizimine ve çalışma koşullarına uygun olmalıdır.

Boru Çapını ve Kalkan Boyutunu Ayrı Ayrı Okuyun

Malzemeleri karşılaştırmadan önce çözülmesi gereken üç boyut vardır: egzoz borusunun dış çapı, kalkanın kendi boyutları ve tamamen monte edilmiş düzeneğin kapladığı alan.

Mevcut BSTFLEX ürün listeleri aşağıdaki referans boyutlarını vermektedir. Bunlar katalog açıklamalarıdır, nihai kurulumun çizimi değildir.

120 mm kalkan boyutu, 120 mm boruya uyum iddiası değildir. Montaj aralığı ayrı olarak listelenmiştir. Her iki değeri de bir boşluk hesaplamasında kullanmadan önce sağlanan kalkan profilini, yalıtım yapısını ve braket düzenini doğrulayın.

Örneğin, ölçülen dış çapı 2,5 inç olan bir boru 63,5 mm'dir ve 3 inç dış çap 76,2 mm'dir. Her ikisi de yayınlanan 52–90 mm aralığına girer, ancak bir flanş, bağlantı manşonu veya yakındaki bir dirsek kurulumu engelleyebilir. 4 inç dış çap 101,6 mm'dir ve belirtilen aralığın dışındadır.

Gerçek montaj konumunu ölçün. Sadece nominal boru boyutuna göre sipariş vermeyin ve boru iç çapı ile dış çapını karıştırmayın.

Kapsama Alanının Uzunluk Kadar Yönü de Vardır

Bir araç tabanının altında, yanında kablo bağlantısı olan bir egzoz borusu hayal edin. Sadece borunun üzerine yerleştirilen bir kalkan, zemine doğru doğrudan radyasyon maruziyetini azaltabilir ancak borunun yanındaki konektörü açıkta bırakabilir. Aynı kalkanı döndürmek, koruduğu alanı değiştirir.

Kurulum fotoğrafı üzerinde korunması gereken bileşeni işaretleyin. Ardından kalkanın boru etrafındaki açısal kapsamını ve boru boyunca uzunluğunu kontrol edin. Her iki uçtaki, dirseklerin etrafındaki ve gerekli açıklıklardaki maruziyeti inceleyin.

Kısmi bir boru kalkanı, bir bileşeni çevrelemek için tasarlanmış bir battaniyeden farklıdır. Kısmi bir kalkanı egzozu tamamen kapatana kadar uzatmak bir tasarım değişikliğidir, otomatik bir yükseltme değildir. Kapsama alanı, termal hedefe ve egzoz üreticisinin kısıtlamalarına uygun olmalıdır.

Bir otomotiv egzoz ısı kalkanı için hedef, bir zemin panelinin, hortumun, konektörün veya bitişik muhafazanın sıcaklığı olabilir. Sadece daha havalı görünen veya daha kalın bir kalkan istemek yerine bu hedefi belirtin.

Tasarımın Gerektirdiği Hava Boşluğunu Koruyun

Bazı egzoz borusu kalkanları, sıcak borudan ayrımı korumak için braketler veya destekler kullanır. Diğerleri, daha yakın temas için tasarlanmış bir yapıda yalıtım içerir. Kurulum yöntemi seçilen ürünle eşleşmelidir.

Destekli bir tasarımda, boşluk boru ile kalkan arasındaki doğrudan teması sınırlar ve düzenek etrafındaki hava akışını etkiler. Kalkan yine de termal radyasyon alır ve destekleri ısı iletebilir. Bu nedenle hava boşluğu, dış yüzeyin soğuk kalacağının garantisi değil, bir termal sistemin parçasıdır.

Bu değişiklik onaylanmış tasarımın bir parçası olmadıkça braketleri düzleştirmeyin veya boşluğu yedek yalıtımla doldurmayın. Aynı şekilde, kalkanı borudan daha uzağa taşımanın her kurulumu iyileştireceğini varsaymayın: bu, korunan bileşene olan mesafeyi azaltabilir.

Braketlerde, kalkan kenarlarında ve boru dirseklerinde minimum montaj açıklığını doğrulayın. Egzoz hareketi ve termal genleşmeyi hesaba kattıktan sonra tekrar kontrol edin. Nominal bir gövde çapı, bu yerel açıklıkları tek başına belirleyemez.

Ayaklı kalkanlar ve tam oturan yalıtım arasındaki daha geniş ayrım, egzoz ısı kalkanı kılavuzumuzda ele alınmıştır.

Sipariş Vermeden Önce Kelepçelerin Nereye Takılabileceğine Karar Verin

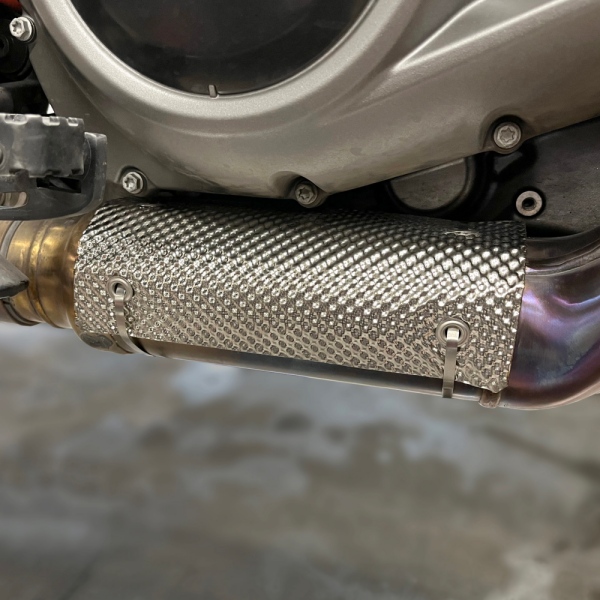

Bir kelepçeli egzoz ısı kalkanı uygun bağlantı konumlarının yanı sıra doğru çapta kelepçelere ihtiyaç duyar. Önerilen kelepçe konumlarını, bağlantı elemanlarına ulaşmak için gereken alan dahil olmak üzere boru çiziminde gösterin.

Kaynak dikişleri, flanşlar, sensör yuvaları ve boru çapındaki değişiklikleri kontrol edin. Bunlar bir kelepçeye engel olabilir veya kalkanı amaçlanan konumundan uzaklaştırabilir. Donanım, egzoz düzeneğinin uygun olmayan bir kısmına yük bindirmeden kalkanı tutmalıdır.

Standart bir boru kalkanı kitini, esnek bir bağlantı veya körük üzerine hareketini kısıtlayacak şekilde takmayın. Sensör kablolarını, tahliye hatlarını ve servis bağlantılarını erişilebilir tutun. Genel bir tork değeri yerine, tedarik edilen kit için belirtilen donanımı ve sıkma talimatlarını kullanın.

Kalkan bir egzoz desteği değildir. Ayrıca çatlak bir boruyu, arızalı bir askıyı veya egzoz sızıntısını onaramaz. Ek ısı korumasını değerlendirmeden önce bu arızaları giderin.

Sadece Alüminyumu Paslanmaz Çeliğe Karşı Değil, Komple Kiti Karşılaştırın

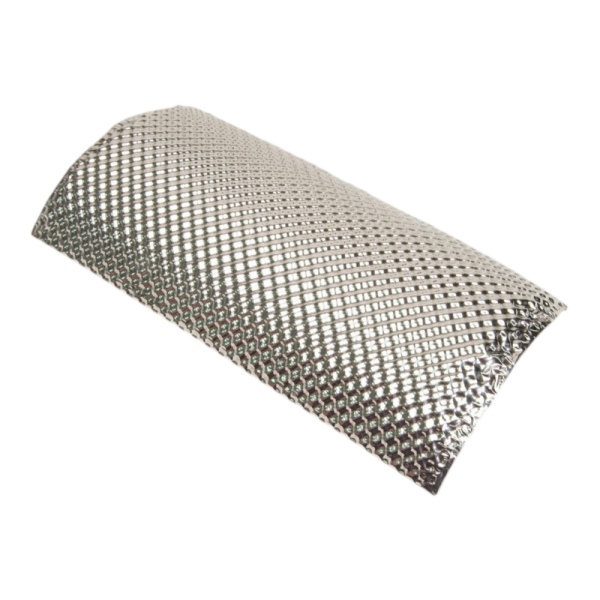

BSTFLEX paslanmaz çelik kiti, yalıtım katmanlı 304 paslanmaz çelik bir kalkan kullanır. Alüminyum kit, yarı sert, önceden şekillendirilmiş çok katmanlı bir yapı kullanır; listesinde paslanmaz montaj braketleri, cıvatalar ve hortum kelepçeleri bulunur.

Bu tanımlar farklı başlangıç yapılarını tanımlar. Belirli bir araçta hangisinin en düşük sıcaklığı üreteceğini belirlemezler. Metal kalitesini ve kalınlığını, yalıtım tipini, bitmiş profili, montaj düzenini ve izin verilen servis koşullarını sorun.

Ağırlığa duyarlı bir proje için, önerilen komple düzeneğin kütlesini karşılaştırın. Yol kirliliğine veya mekanik temasa maruz kalan bir kurulum için dış yüzeyi, kenarları ve tutma detaylarını inceleyin. Sadece bir malzeme adı bu özellikleri belirtmez.

Sıcaklık gereksinimleri de bir konum gerektirir. Egzoz gazı sıcaklığı, boru yüzey sıcaklığı, yalıtımın sıcak tarafı sıcaklığı ve kalkanın dış yüzey sıcaklığı farklı ölçümlerdir. Her bir alıntılanan sınırın hangisini tanımladığını doğrulayın.

Sorun Bunun Yerine Bir Ped veya Astar Gerektirdiğinde

Uzun bir boru kiti her zaman en kullanışlı şekil değildir. Yerel bir dirsek veya kompakt açık bir alan çevresinde koruma gerektiğinde, Paslanmaz Çelik Isı Kalkanı Pedi ürününü inceleyin. Yapısı, kaynaklı dikişler ve montaj halkaları ile paslanmaz çelik yüzeyler arasında yüksek sıcaklık yalıtımını kapsar. Ürün kıvrımlar etrafında şekillendirilebilir, ancak bağlantısı ve açıklığı yine de uygulama incelemesi gerektirir.

Bir egzozun zaten uygun bir dış kalkanı olduğunda ve gereksinim arkasında bir yalıtım parçası olduğunda farklı bir durum ortaya çıkar. Egzoz Isı Kalkanı Astarı boru ile dış kalkan arasındaki o boşluk için tasarlanmıştır. Harici bir kelepçeli kit için alternatif bir isim değildir.

Hedef daha geniş bir boru alanı üzerinde tam oturan bir yalıtım olduğunda, egzoz borusu yalıtım seçim kılavuzunu kullanarak ceketleri, kılıfları ve diğer yapıları değerlendirin. Satın alma siparişinde ayrımı net tutun: boruya monte kalkan, yerel ped, gizli astar veya yalıtım ceketi.

Korunan Bileşenin Sıcaklığına Bakın

Faydalı bir test, orijinal termal soruyu yanıtlar. Endişe aşırı ısınmış bir konektör ise, o konektörü veya belirtilen değerlendirme noktasını ölçün. Kalkanın merkezindeki daha düşük bir okuma, kenarının yanındaki konektörün yeterince korunduğunu kanıtlamaz.

Sonuçları karşılaştırmadan önce test koşullarını kabul edin: motor yükü, ortam sıcaklığı, hava akışı, çalışma süresi ve ölçüm konumları. Düşük hava akışlı çalışmayı veya bu koşulların uygulama ile ilgili olduğu durumlarda kapatma sonrası dönemi dahil edin.

Nitelikli personel ve test edilen yüzeylere uygun bir ölçüm yöntemi kullanın. Kalkan uçlarını, açıklıkları ve montaj alanlarını olduğu kadar orta bölümü de kontrol edin. Yapılandırmayı kaydedin, böylece herhangi bir karşılaştırma aynı kapsama ve kurulum koşullarını kullanır.

Egzoz güvenli bir şekilde soğuduktan sonra hareket, sürtünme, gevşek tutma ve açıklıktaki değişiklikleri kontrol edin. Termal performansının anlamlı kalması için bir kalkan amaçlanan konumda kalmalıdır.

Isı azaltmayı güvenli dokunma garantisi olarak yorumlamayın. Gerekli orijinal kalkanları ve açıklıkları koruyun ve katalitik konvertörler, partikül filtreleri veya diğer sıcaklığa duyarlı egzoz bileşenleri etrafına yalıtım eklemeden önce uygulama onayı alın.

Bir Kurulum Taslağını Net Bir Teklife Dönüştürün

Standart bir kit sorgusu için ürün referansını, ölçülen boru dış çapını, kullanılabilir montaj uzunluğunu ve önerilen kalkan çevresindeki mevcut alanı tanımlayın. Korunan bileşenin işaretlendiği bir fotoğrafı ekleyin.

Bir özel egzoz borusu ısı kalkanı için boyutlandırılmış bir yan görünüm ve kesit ekleyin. Gerekli kapsamı, braket konumlarını, dirsekleri, bitişik parçaları ve izin verilen maksimum bitmiş zarfı gösterin. Çalışma koşullarını ve kalkanın desteklemesi gereken bileşen sıcaklığı gereksinimini belirtin.

Teklifin sadece kalkanı mı yoksa yalıtım, braketler, kelepçeler ve bağlantı elemanları ile komple düzeneği mi kapsaması gerektiğini belirtin. Üretim tedariki için prototip miktarını, beklenen parti hacmini ve çizim revizyonunu dahil edin. Hangi boyutların ve malzeme detaylarının sabit olduğunu ve hangilerinin BSTFLEX tarafından önerilebileceğini kaydedin.

Özel geliştirme, BSTFLEX egzoz ısı kalkanı ve yalıtım ürün yelpazesi dahilinde tartışılabilirAmaç, sadece katalogdaki bir kalkanın daha büyük bir versiyonu değil, gerekli alanı kaplayan ve kuruluma tam uyan bir parça elde etmektir.

Egzoz borusu boyutlarınızı ve kurulum fotoğraflarınızı BSTFLEX'e gönderin kit seçimi veya özel fiyat teklifi için. Uygun olduğunda başlangıç referansı olarak paslanmaz çelik veya alüminyum kiti belirtin ve gerekli donanım ile miktarını ekleyin.
