Bir şanzıman kablo demeti; sıcak şanzıman muhafazaları, egzoz boruları, katalitik konvertörler, turboşarj ile ilgili bileşenler ve diğer yoğun ısı kaynaklarının yakınında çalışabilir. Bu konumlarda, kablo demeti geleneksel aşınma korumasından daha fazlasına ihtiyaç duyabilir. Doğru tasarlanmış bir şanzıman kablo demeti ısı koruma kılıfı termal maruziyeti kontrol altında tutarken aynı zamanda kablo demeti geometrisine, montaj sürecine ve araç paketleme alanına uyum sağlamalıdır.
Genel amaçlı yüksek sıcaklık kılıflarının aksine, bir otomotiv şanzıman kablo demeti kalkanı genellikle belirli bir bileşen etrafında geliştirilir. Tasarım; tanımlanmış bir uzunluğa, iç çapa, kesiklere, sabitleme noktalarına, güçlendirilmiş uçlara veya kılıfı montaj ve araç çalışması sırasında doğru konumda tutan diğer özelliklere ihtiyaç duyabilir.
BSTFLEX, alüminize ısı koruyucu kılıflar ve otomotiv kablo demetleri, hortumlar, kablolar ve sıvı hatları için özel termal koruma bileşenleri üretmektedir.
Şanzıman kabloları; sensörleri, solenoidleri, kontrol modüllerini ve diğer elektrikli bileşenleri birbirine bağlarken aracın mekanik ve termal açıdan zorlu bir bölümünden geçer.
Araç mimarisine bağlı olarak, bir kablo demeti şunların yakınında bulunabilir:
Termal sorun her zaman doğrudan temastan kaynaklanmaz. Sıcak bir egzoz yüzeyi, bir hava boşluğu boyunca önemli miktarda radyant enerji aktarabilir ve yakındaki kablo demetinin, konektörün veya koruyucu kanalın sıcaklığını yükseltebilir.
Bu nedenle, bir şanzıman kablo demeti ısı kalkanının amacı, yönlendirme ve kurulum için yeterli esnekliği korurken elektrik tertibatına ulaşan termal yükü azaltmaktır.
Yaygın bir teknik özellik hatası, bir malzeme sıcaklık derecesiyle başlamak ve aynı değerin kablo demetine sağlanan sıcaklık korumasını temsil ettiğini varsaymaktır.
Bunlar farklı özelliklerdir.
Bir kılıf yüksek sıcaklıklara dayanabilen malzemeler kullanabilir, ancak korunan kablo demetinin ulaştığı sıcaklık birkaç ek faktöre bağlıdır:
Bir OEM projesi için, kılıf yapısını kesinleştirmeden önce gerekli kablo demeti sıcaklık sınırını ve çalışma ortamını tanımlamak bu nedenle daha iyidir.
Bir egzoz sistemine yakın yönlendirilen şanzıman kablo demetleri, doğrudan temas ısısından ziyade sıklıkla radyant ısıya maruz kalır.
Bu durumda, alüminize bir dış yüzey, radyant enerjinin bir kısmını kılıf yapısına girmeden önce yansıttığı için faydalı olabilir.
Yansıtıcı bir ısı kalkanının etkinliği aynı zamanda kuruluma da bağlıdır. Isı kaynağına bakan temiz bir yansıtıcı yüzey ve uygun bir hava boşluğu, genellikle doğrudan sıcak bir yüzeye bastırılmış aynı kılıftan farklı bir termal sonuç sağlar.
Uygulamanın doğrudan temas, iletim veya genel olarak yüksek ortam sıcaklığı içerdiği durumlarda, ek yalıtım katmanları veya başka bir manşon yapısı gerekebilir.
Bir şanzıman kablo demeti koruma manşonu, termal ve mekanik gereksinimlere bağlı olarak çeşitli şekillerde üretilebilir.

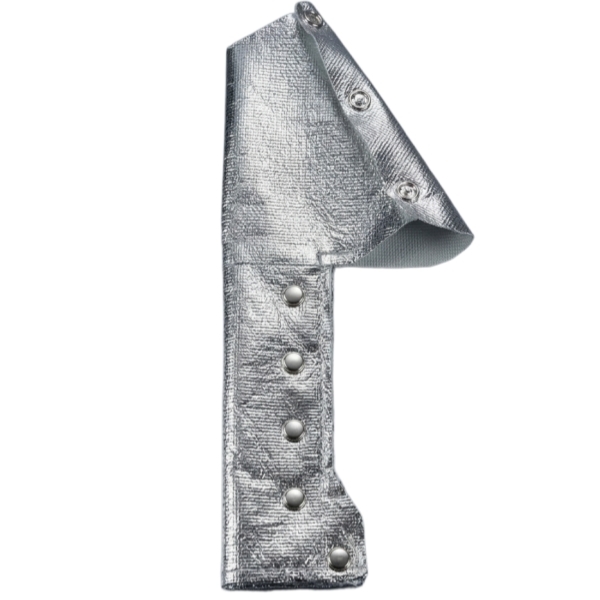

Yaygın bir tasarım, yansıtıcı bir alüminyum dış katmanı fiberglas tekstil alt katmanla birleştirir. Alüminyum yüzey radyant ısıyı ele alırken, fiberglas yapı esneklik sağlar ve manşonu destekler.
Bu yapı tipi, özellikle kablo demeti egzoz bileşenlerinin yakınından geçtiğinde ancak sıcak yüzeye sürekli temas etmediğinde uygundur.
Daha yüksek termal yükler, tek bir yansıtıcı tekstil katmanından fazlasını gerektirebilir. Kompozit bir manşon şunları birleştirebilir:
Doğru katman kombinasyonu, gereken sıcaklık düşüşüne ve mevcut paket kalınlığına bağlıdır.
Düz bir boru şeklindeki manşon, bitmiş bir şanzıman kablo demeti için her zaman uygun değildir. Branşmanlar, konektörler, braketler veya sabitleme noktaları dikilmiş veya şekillendirilmiş bir yapı gerektirebilir.

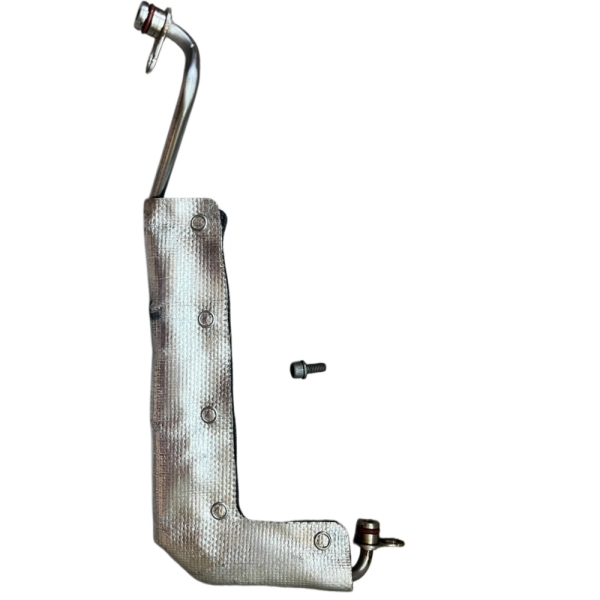

Karmaşık montajlar için, BSTFLEX ayrıca şunları geliştirebilir:özel şekilli alüminize fiberglas otomotiv ısı kalkanları çizimlere veya fiziksel numunelere dayalı olarak.
Bir termal koruma projesindeki en önemli iki girdi, ısı kaynağı sıcaklığı ve bu kaynak ile kablo demeti arasındaki minimum mesafedir.
Sıcak bir egzoz bileşeninden 150 mm uzaktaki bir kablo demeti için belirtilen bir manşon, sadece birkaç milimetre uzağa takılan bir manşondan farklı bir termal sorunu çözmektedir.
Bu nedenle, bir RFQ ideal olarak şunları tanımlamalıdır:
Bu değerler, tedarikçiye “500°C'lik bir manşona ihtiyaç var” gibi bir talepten çok daha iyi bir malzeme ve yapı seçenekleri değerlendirme temeli sağlar.
En yararlı termal spesifikasyon, genellikle korunan kablo montajının ulaşmasına izin verilen maksimum sıcaklıktır.
Bu sınır şunlar tarafından kontrol edilebilir:
Bu nedenle termal bir manşon, izole bir malzeme olarak değil, komple kablo demeti sisteminin bir parçası olarak seçilmelidir.
SAE J2302, radyant ısı maruziyeti altında manşon, boru ve bant yalıtımının termal etkinliğini değerlendirmek için standartlaştırılmış bir yöntemdir.
Yöntem, tanımlanmış radyant ısı koşulları altında koruyucu manşonlu ve manşonsuz standartlaştırılmış bir test gövdesinin yüzey sıcaklığını karşılaştırır. Ölçülen sıcaklık farkı, manşonun radyant ısıya karşı etkinliğinin bir göstergesini sağlar.
Bu, ham maddenin sadece maksimum sıcaklık kapasitesini rapor etmek yerine termal performansı değerlendirdiği için otomotiv termal korumasında faydalıdır.
Bir OEM teknik resmi veya müşteri şartnamesi SAE J2302'ye atıfta bulunduğunda, gerçek manşon yapısı gerekli koşullar altında değerlendirilmelidir. İlgili yapı fiilen buna göre test edilmedikçe, bir ürün SAE J2302 uyumlu veya test edilmiş olarak tanımlanmamalıdır.
Radyant ısı kalkanı ve ısı muhafazası farklı mühendislik problemleridir.
SAE J2302, korunan bir bileşene doğru olan radyant ısı akışını ele alır. Buna kıyasla, SAE J2495, sıcak bir bileşenin etrafında kullanılan manşon malzemelerinin termal muhafaza verimliliği ile ilişkilidir.
Egzoz borusunun yakınında bulunan bir şanzıman kablo tesisatı için, radyant ısı etkinliği genellikle daha alakalı bir başlangıç noktasıdır. Isıyı o borunun içinde tutmak için sıcak bir borunun etrafına takılan bir manşon için termal problem farklıdır.
Bir şanzıman tesisat manşonu, gereksiz montaj zorluğu yaratmadan korunan demete uymalıdır.
Manşon çok darsa:
Aşırı gevşekse:
Bu nedenle şartname, tesisat dış çapını, boyutsal toleransı ve demet boyutundaki yerel değişiklikleri içermelidir.
Manşon, tesisatın termal kaynağa maruz kalan kısmını örtmelidir, ancak gereksiz uzunluk eklemek maliyeti ve montaj süresini artırabilir.
Bir teknik resim hazırlarken şunları tanımlayın:
Yüksek hacimli otomotiv üretimi için, kuşgözü, delik ve çentik gibi diğer özelliklerin nihai konumunu belirlediğinden tutarlı kesim uzunluğu önemlidir.
Bir şanzıman tesisatı genellikle basit düz bir manşonun doğru şekilde oturmasını engelleyen branşmanlar veya montaj özellikleri içerir.
Özel çentikler ve kesikler, ısı kalkanının şunların etrafını temizlemesine olanak tanıyabilir:
Bu özellikler, manşon uçlarına göre konumlarının tekrarlanabilir kalması için mümkün olduğunca teknik resim ile tanımlanmalıdır.
Termal performans, yalnızca manşon tesisatın amaçlanan kısmı üzerinde kaldığında faydalıdır.
Montaja bağlı olarak, sabitleme şunlarla sağlanabilir:
Kuşgözleri, manşon konumunun kablo demetine göre kontrol edilmesine yardımcı olan tanımlanmış bir bağlantı noktası sağlayabilir.
OEM uygulamaları için, sabitleme özelliğinin konumu ve gücü, isteğe bağlı bir son işlem detayı olarak değil, bileşen spesifikasyonunun bir parçası olarak ele alınmalıdır.
Tekstil ısı manşonunun uçları, montajı iyileştirmek veya katmanların ayrılmasını önlemek için ek işleme ihtiyaç duyabilir.
Yapıya bağlı olarak, bitirme yöntemleri şunları içerebilir:
En iyi yöntem, kullanılan malzemelere ve manşonun tekrarlanan esnemelere uyum sağlaması gerekip gerekmediğine bağlıdır.
Kablo demeti montaj süreci, manşon tasarımı üzerinde doğrudan bir etkiye sahiptir.
| Kablo Demeti Durumu | TipikManşon Tasarımı |
|---|---|
| Konektörler takılmadan önce kablo demeti | Geçirmeli boru tipi manşon |
| Büyük konektörlü tamamlanmış kablo demeti | Sarılabilir manşon |
| Gelecekte servis erişimi gerektiren kablo demeti | Cırt cırtlı veya çıkarılabilir manşon |

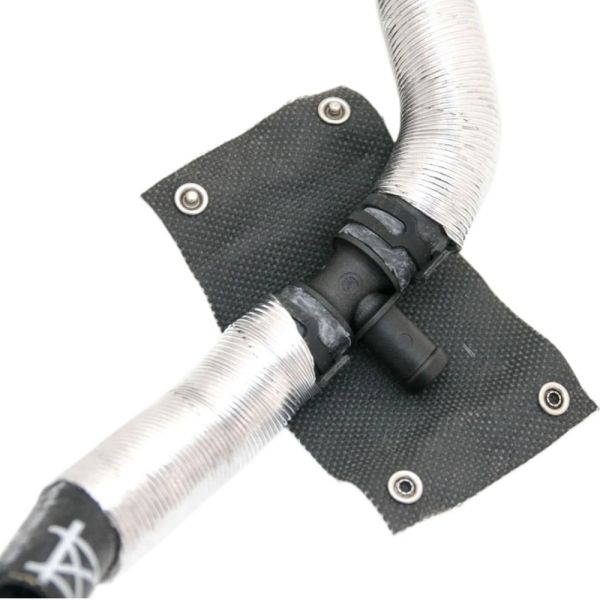

| Tanımlanmış kapama gerektiren yüksek hacimli montaj | Çıtçıtlı veya tasarlanmış mekanik kapama |
| Dalları ve düzensiz geometrisi olan kablo demeti | Özel dikilmiş veya şekillendirilmiş ısı kalkanı |
Geçirmeli bir yapı genellikle daha basittir, ancak yalnızca kablo demeti geometrisi ve montaj sırası buna izin verdiğinde kullanılabilir.
Termal koruma, kablo demeti yönlendirmesinden bağımsız olarak değerlendirilmemelidir.
Tamamlanmış kablo demeti egzoz sistemine beklenenden önemli ölçüde daha yakın yönlendirilirse, yüksek performanslı bir manşon bile tehlikeye girebilir.
Tasarım incelemesi sırasında şunları kontrol edin:
Bazı durumlarda, kablo demeti güzergahını küçük bir mesafede iyileştirmek, termal maruziyeti daha ince ve daha esnek bir ısı koruma yapısına izin verecek kadar azaltabilir.
Bir şanzıman kablo demeti kılıfı, yakındaki braketlere, klipslere veya araç yapılarına da temas edebilir. Bu nedenle termal performans, tek tasarım kriteri olamaz.
Kuruluma bağlı olarak, mühendislerin şunları da belirtmesi gerekebilir:
Önemli ölçüde mekanik aşınma bekleniyorsa, ayrı bir aşınma katmanı veya birleşik termal-mekanik koruyucu yapı gerekebilir.
Şanzıman bölgesi bileşenleri yağ buharı, su, yol kirliliği veya diğer otomotiv sıvılarıyla karşılaşabilir.
Bu nedenle yansıtıcı yüzey, yapıştırıcı, dikiş ipliği ve kapatma sistemi dahil olmak üzere komple kılıf yapısı, gerçek çalışma ortamı için değerlendirilmelidir.
Laboratuvarda yeniyken iyi performans gösteren yansıtıcı bir katman, yüzeyi mekanik olarak hasar görürse veya ağır şekilde kirlenirse aynı uzun vadeli sonuçları sağlamayabilir.
Yeni bir otomotiv platformu için prototip geliştirme genellikle kablo demeti geometrisi ve termal ortam ile başlar.
Pratik bir geliştirme paketi şunları içerebilir:
Çizimler eksikse, fiziksel bir numune veya ayrıntılı fotoğraflar da ilk prototipi tanımlamaya yardımcı olabilir.
Prototipte termal olarak çalışan bir kılıfın, seri üretimde de tutarlı bir şekilde üretilebilir olması gerekir.
OEM tedariki için üretim sürecinin şunları kontrol etmesi gerekebilir:
Yüksek hacimli projeler, bu özellikleri korumak için fikstürler, kesici takımlar veya diğer özel üretim yöntemleri gerektirebilir.
Şanzıman tesisatı ısı kalkanı işlevsel bir otomotiv bileşenidir, bu nedenle kontrol hem boyutsal hem de görsel özellikleri ele almalıdır.
Müşteri teknik resmine bağlı olarak, kontrol şunları içerebilir:
Kritik OEM projeleri için, kontrol gereksinimleri bileşen tasarlandıktan sonra eklenmek yerine seri üretimden önce belirlenmelidir.
Verimli bir teknik inceleme için aşağıdaki bilgilerin mümkün olduğunca fazlasını gönderin:
| Gerekli Bilgiler | NedenÖnemli |
|---|---|
| Tesisat çapı | Kılıf boyutunu tanımlar |
| Korunan uzunluk | Bileşen boyutlarını tanımlar |
| Isı kaynağı sıcaklığı | Termal şiddeti tanımlar |
| Minimum açıklık | Radyant ısı değerlendirmesi için önemlidir |
| Maksimum tesisat sıcaklığı | Gerekli termal performansı tanımlar |
| Tesisat teknik resmi | Branşmanları, konektörleri ve montaj özelliklerini gösterir |
| Kurulum sırası | Geçirmeli veya sarma yapıyı belirler |
| Sabitleme yöntemi | Kılıf hareketini önler |
| Doğrulama gereksinimi | Gerekli testleri tanımlar |
| Yıllık miktar | Üretim sürecini belirlemeye yardımcı olur |
BSTFLEX, otomotiv kablo demetleri, kablolar, hortumlar ve sıvı hatları için alüminize ve tekstil termal koruma ürünleri üretmektedir. Tasarımlar, standart esnek kılıflardan çentikli, kesikli, bağlantı elemanlı, güçlendirilmiş uçlu ve bileşene özel geometrili özelleştirilmiş parçalara kadar çeşitlilik gösterebilir.
Otomotiv yansıtıcı kılıflarının daha geniş seçkisi Alüminize Isı Koruyucu Kılıf kategorisinde mevcuttur.
Genel kablo demeti malzemesi ve tasarım seçimi için bkz. Otomotiv Kablo Demeti Isı Koruma Kılıfları: Malzemeler, Tasarımlar ve Uygulamalar.
Yeni bir şanzıman demeti termal koruma projesi için BSTFLEX'e bileşen çizimini, demet boyutlarını, ısı kaynağı sıcaklığını, açıklığı, hedef demet sıcaklığını ve gerekli doğrulama standardını gönderin. Geometriyi değerlendirebilir ve prototip geliştirme için uygun bir yapı önerebiliriz.
Otomotiv şanzımanıyla ilişkili kabloların etrafına takılan bir termal koruyucu kılıftır. Amacı, demetin gerektirdiği esnekliği ve yönlendirmeyi korurken, yakındaki şanzıman, egzoz veya diğer sıcak bileşenlerden gelen ısıya maruz kalmayı azaltmaktır.
Parlak alüminize dış yüzey, yakındaki egzoz bileşenlerinden gelen radyant ısıyı yansıtmak için kullanışlıdır. Genellikle, yansıtıcı yüzeyin altında yapısal ve termal katmanı sağlayan fiberglas veya başka bir yalıtkan tekstil ile birleştirilir.
Evrensel bir mesafe yoktur. Gerekli açıklık; egzoz sıcaklığına, kılıf yapısına, maruz kalma süresine, hava hareketine ve demet için izin verilen maksimum sıcaklığa bağlıdır. Gerçek kurulum, gerekli termal performansa göre değerlendirilmelidir.
Hayır. Bir kılıfın malzeme sıcaklık kapasitesi, kılıf malzemesinin neye tolerans gösterebileceğini belirtir. Korunan demetin ulaştığı sıcaklık; ısı kaynağı sıcaklığı, mesafe, kılıf yapısı ve maruz kalma süresi dahil olmak üzere tüm termal ortama bağlıdır.
SAE J2302, tanımlanmış koşullar altında test gövdesi sıcaklıklarını koruyucu malzeme olan ve olmayan durumlarla karşılaştırarak kılıf, boru veya bant yalıtımının radyant ısıya karşı etkinliğini değerlendirir.

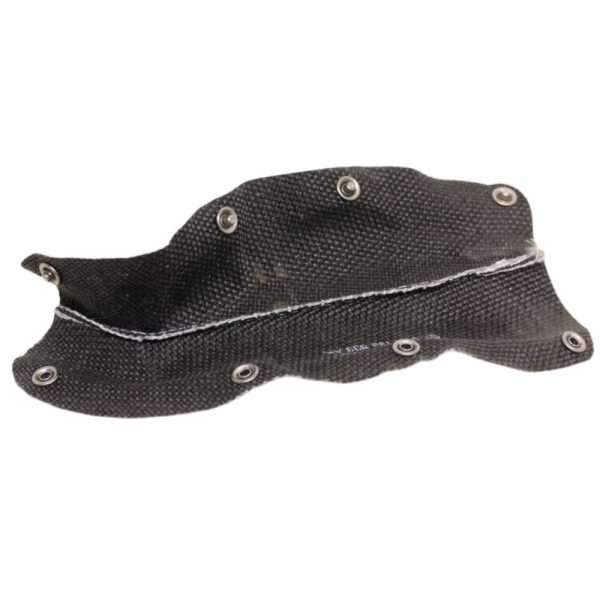

Evet. Özel tasarımlar; çentikler, delikler, kuşgözleri, kesikler, güçlendirilmiş uçlar ve konumlandırma veya demet montajı ile entegrasyon için gereken diğer özellikleri içerebilir.
Evet, eğer sarma, cırt cırtlı, çıtçıtlı veya başka bir açılabilir yapı kullanılıyorsa. Geleneksel bir boru şeklindeki kılıf normalde demetin veya konektörlerinin kılıfın içinden geçmesini gerektirir.
Evet. Boyutsal kontrol için bir çizim tercih edilir, ancak mevcut parçalar, demet numuneleri ve kurulum fotoğrafları da ilk geliştirme sırasında kullanılabilir.
