Yapısı genellikle fiberglas tekstil tabanını yansıtıcı bir alüminyum dış yüzeyle birleştirir. Fiberglas katman esneklik ve yapısal destek sağlarken, alüminize yüzey korunan kablolara doğru radyant ısı transferini azaltmaya yardımcı olur.
Otomotiv uygulamaları için doğru kılıfı seçmek, sadece bir sıcaklık derecesi seçmekten daha fazlasını gerektirir. Mühendislerin ayrıca ısı kaynağı sıcaklığını, açıklığı, kablo demeti çapını, konnektör boyutunu, kurulum sırasını, kılıf esnekliğini, aşınmaya maruz kalma durumunu ve korunan kablo tertibatının gerektirdiği sıcaklığı dikkate almaları gerekir.
BSTFLEX üretmektedir alüminize ısı koruyucu kılıflar otomotiv kablo demetleri, kablolar, hortumlar ve sıvı hatları için standart ve özel yapılarda.

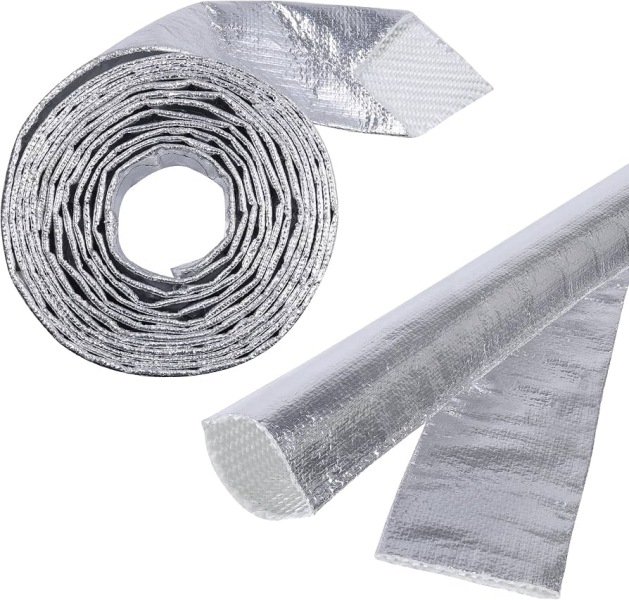

Bir alüminize fiberglas kılıf fiberglas tekstili alüminyum bazlı yansıtıcı bir dış katmanla birleştirerek yapılan esnek bir termal koruma kılıfıdır.
Kılıf, öncelikle radyant enerjinin neden olduğu ısı maruziyetini azaltmak için tasarlanmıştır. Sıcak bir egzoz bileşeni, kablo demeti sıcak yüzeye temas etmese bile yakındaki kablolara önemli miktarda ısı aktarabilir. Yansıtıcı dış yüzey, kılıf tarafından emilen radyant enerji miktarını sınırlamaya yardımcı olurken, fiberglas katman ek termal ayrım ve mekanik destek sağlar.
Gereken yapıya bağlı olarak, yansıtıcı yüzey şunları kullanabilir:
Fiberglas taban örgülü, dokuma, dikilmiş veya çok katmanlı bir kompozit kılıfın içine dahil edilmiş olabilir.
Fiberglas, birçok geleneksel polimer malzemeye zarar verecek sıcaklıklara dayanırken esnek bir tekstil yapısı sağlayabildiği için otomotiv termal korumasında yaygın olarak kullanılır.
Alüminize bir kılıfta, fiberglas katman birkaç işlev görür:
Fiberglas yapı, alüminyum katmandan ayrı olarak değerlendirilmemelidir. Bitmiş kılıfın performansı; yansıtıcı yüzey, fiberglas yapı, yapıştırıcı veya bağlama yöntemi, dikiş yapısı ve kurulum dahil olmak üzere komple sisteme bağlıdır.
Temiz ve yansıtıcı bir metalik yüzey radyant ısı emilimini azaltabildiği için alüminyum bir dış yüzey kullanılır.
Bu, özellikle kablo demeti şunların yakınına yerleştirildiğinde yararlıdır:
Radyant ısı koruması, doğrudan temaslı yalıtımdan farklıdır. Kılıf sıcak bir egzoz bileşenine bastırılırsa, iletken ısı daha önemli hale gelir. Bu durumda, sadece yansıtıcı bir yüzey yeterli koruma sağlamayabilir.
Otomotiv kablo tesisatı, farklı sıcaklık limitlerine sahip birden fazla malzeme içerdiğinden lokal termal maruziyete karşı özellikle hassastır.
Tipik bir kablo tesisatı şunları içerebilir:
Bu nedenle, tüm kablo tesisatının izin verilen maksimum sıcaklığı, elektrik iletkeninin kendisinden ziyade bu bileşenlerden biri tarafından belirlenebilir.
Bir alüminize kablo tesisatı kılıfı, kablo tesisatının esnek kalmasına ve gerekli araç güzergahını takip etmesine izin verirken bu malzemelere ulaşan termal yükü azaltmak için kullanılır.
Alüminize cam elyaf kılıflar, birçok araç termal yönetim konumunda kullanılabilir.
Tipik uygulamalar şunları içerir:
Aynı yansıtıcı kılıf teknolojisi, ışıma ısısının birincil termal sorun olduğu hortumların ve sıvı hatlarının etrafında da kullanılabilir.
Bir alüminyum folyo cam elyaf kılıf genellikle folyo tabanlı yansıtıcı bir yüzeyle birleştirilmiş bir cam elyaf alt katman kullanır.
Bu yapı, altındaki tekstil kılıfın esnekliğini korurken parlak bir metalik dış yüzey sağlar.
Bitmiş ürün şunları kullanabilir:
Doğru tasarım; gerekli çapa, esnekliğe, üretim yöntemine ve son kullanım ortamına bağlıdır.
Her yansıtıcı kılıf tam olarak aynı metalik katmanı kullanmaz.
Alüminyum folyo yapısı, destekleyici tekstile yapıştırılmış veya lamine edilmiş ince bir metalik folyo kullanır. Alüminize film ise dış yapının bir parçası olarak yansıtıcı alüminyum kaplı bir film kullanır.
Bu yapıları karşılaştırırken alıcılar şunları göz önünde bulundurmalıdır:
Seçilen malzeme, yalnızca yansıtıcı yüzeyin görünümüne göre değil, gerçek çalışma ortamına uygun olarak seçilmelidir.
Modern motor bölmelerinde alan genellikle sınırlıdır. Hacimli bir termal bariyer; braketlere, konektörlere, bitişik hortumlara veya hareketli bileşenlere engel olabilir.
Bu uygulamalar için nispeten düşük profilli bir yansıtıcı kılıf tercih edilebilir.
Düşük profilli bir kılıf, özellikle şu durumlarda yararlı olabilir:
Ancak, kılıf kalınlığını azaltmak yalıtım kapasitesini de düşürebilir. Bu nedenle tasarımın, paket alanı ile gerekli termal düşüş arasında bir denge kurması gerekir.
Farklı üretim yöntemleri farklı kılıf profilleri oluşturabilir.
Boru şeklinde bir kılıf, boyuna bir açıklık olmaksızın çevresel koruma sağlar. Genellikle büyük konektörler takılmadan önce monte edilir.
Dikilmiş bir kılıf, boru şekline getirilmiş alüminize kumaştan üretilebilir. Bu yaklaşım; çap, katman kombinasyonu ve özel geometride esneklik sağlar.
Yansıtıcı bir katman, fiberglas boru şeklindeki bir tabanın etrafına da uygulanabilir. Bu, esneklik sağlayabilir ve farklı yansıtıcı malzemelerin destekleyici kılıf ile birleştirilmesine olanak tanır.

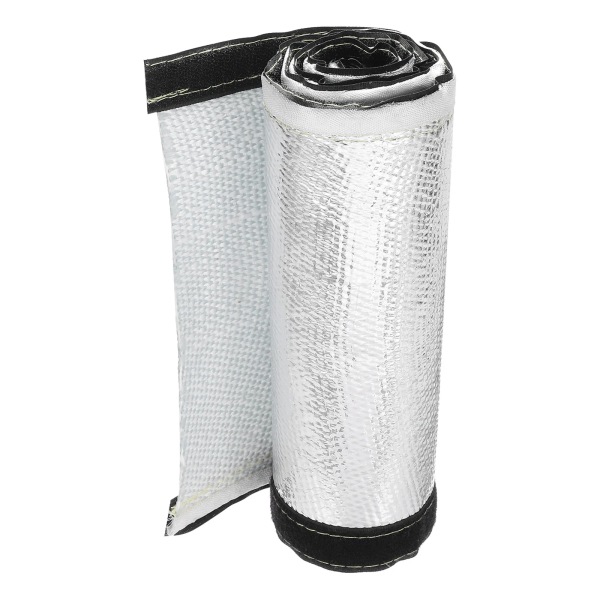

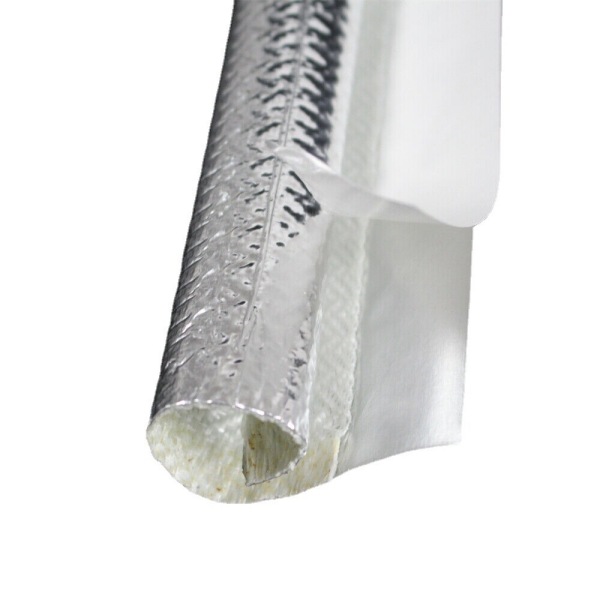

Tamamlanmış kablo demetleri için kılıf; cırt cırtlı bantlar, çıtçıtlar veya başka bir açılabilir yapı kullanabilir, böylece kablo demetinin kılıfın içinden geçirilmesi gerekmez.
Ayrıntılı bir karşılaştırma için bkz. Otomotiv Kablo Demetleri için Geçirmeli ve Sarılabilir Isı Koruma Kılıfları.
Kılıf çapının montaj ve bitmiş uyum üzerinde doğrudan bir etkisi vardır.
Kılıf, korunan kablo demetinin üzerine aşırı sıkıştırma yapmadan sığacak kadar büyük olmalı, ancak amaçlanan konumdan uzaklaşacak kadar da bol olmamalıdır.
Çap seçimi yaparken şunları belirtin:
Geçirmeli kılıf için konnektör boyutu özellikle önemlidir, çünkü konnektör kablo demetinden çok daha büyük olabilir.
Yaygın bir boyutlandırma sorunu, bir kablo demetinin nispeten küçük bir demet çapına sahip olup çok daha büyük konnektörler içermesi durumunda ortaya çıkar.
Örneğin, bir kablo demeti gövdesi kompakt bir kılıfa sığabilir, ancak uç konnektör içinden geçemeyecek kadar büyük olabilir.
Birkaç olası çözüm vardır:
Doğru çözüm, montaj sırasına ve gereken nihai uyuma bağlıdır.
Her egzoz ve kablo demeti kombinasyonu için geçerli evrensel bir boşluk değeri yoktur.
Termal performans şunlara bağlıdır:
Genel olarak, yansıtıcı bir kılıf ile sıcak bileşen arasındaki mevcut hava boşluğu, termal tasarımın bir parçası olarak ele alınmalıdır.
Montaj, kılıfı ısı kaynağıyla doğrudan temasa zorlarsa, ek termal yalıtım veya farklı bir kalkan düzenlemesi gerekebilir.
Bir ısı kaynağı birkaç yüz derecede çalışabilirken, korunan kablo demetinin çok daha düşük bir sıcaklığın altında kalması gerekir.
Bu nedenle bir şartname ideal olarak her ikisini de tanımlamalıdır:
Bu değerler arasındaki fark, koruyucu kılıfın ele alması gereken termal yönetim zorluğunu temsil eder.
Yalnızca bir kılıf malzemesi derecelendirmesi, kablo demetinin ortaya çıkan sıcaklığını belirlemez.
Otomotiv kablo demetleri nadiren mükemmel düz çizgiler halinde ilerler. Kılıf genellikle motor bileşenleri, şanzıman muhafazaları ve montaj braketleri etrafındaki bükülmeleri takip etmelidir.
Esnekliği değerlendirirken şunları göz önünde bulundurun:
Kılıf, alttaki fiberglas veya kablo demetinin büyük bölümlerini açığa çıkarmadan büküm çevresinde faydalı bir koruma sağlamalıdır.
Otomotiv kurulumunda tek gereksinim termal koruma değildir.
Kablo demeti ve kılıf şunlara karşı hareket edebilir:
Tekrarlanan hareket, kötü işlenmiş tekstil kenarlarına veya yansıtıcı katmanlara zarar verebilir.
Mekanik hareketin olduğu uygulamalar için alıcılar şunları değerlendirmelidir:
Motor ve şanzımanların etrafına takılan kablo demeti kılıfları yağ, su, soğutma sıvısı, yol sıçramaları veya diğer otomotiv sıvılarıyla karşılaşabilir.
Bitmiş kılıfın uygunluğu sadece fiberglas ve alüminyuma değil, aynı zamanda şunlara da bağlıdır:
OEM projeleri için, her alüminize kılıfın aynı dirence sahip olduğu varsayılmak yerine, gerekli sıvı direnci teknik özelliklere dahil edilmelidir.
Şanzıman kabloları, yansıtıcı fiberglas kılıflar için özellikle uygun bir uygulamadır çünkü kablo demeti egzoz borularının veya diğer yerel ısı kaynaklarının yakınına yönlendirilebilir.
Termal performansa ek olarak, bir şanzıman kablo demeti kılıfı şunları gerektirebilir:
Daha ayrıntılı tasarım rehberliği için bkz. Şanzıman Kablo Demeti Isı Koruma Kılıfı: Tasarım ve Termal Gereksinimler.
Sensör kablolarını korumak özellikle zor olabilir çünkü kabloların genellikle doğrudan egzoz sisteminin içinde veya yakınında kurulu bileşenlere ulaşması gerekir.
Yaygın örnekler şunlardır:
Alüminize fiberglas bir kılıf, konektör ve montaj noktası etrafında yönlendirme için yeterli esnekliği sağlarken kablo bölümünü koruyabilir.
Bu montajlar için, konektör boyutları ve korunan kablo uzunluğu RFQ'ya dahil edilmelidir.
Doğru uyum genellikle ne aşırı sıkı ne de aşırı gevşektir.
Çok sıkı bir kılıf şunlara neden olabilir:
Çok gevşek bir kılıf şunlara neden olabilir:
OEM üretimi için, kılıf çapı ve toleransı gerçek kablo demeti boyutsal aralığına uygun olmalıdır.
Kesim uzunluğu, kılıfın kablo demetinin yalnızca belirli bir kısmını koruduğu durumlarda özellikle önemlidir.
Kılıf çok kısaysa, ısıya maruz kalan bölümün bir kısmı açıkta kalabilir. Çok uzunsa, konektörlerin, klipslerin veya diğer montaj özelliklerinin üzerine binebilir.
Üretim çizimleri şunları tanımlamalıdır:
Kesilmiş fiberglas bazlı kılıflar, yapıya ve montaj sürecine bağlı olarak uç işlemi gerektirebilir.
Olası bitirme yöntemleri şunlardır:
Doğru yöntem; kılıf yapısına, gereken esnekliğe ve üretim ortamına bağlıdır.
Bu iki yapı, farklı termal sorunları çözer.
Alüminize fiberglas kılıf, özellikle radyant ısı yansımasının önemli olduğu yerlerde kullanışlıdır.
Silikon kaplı fiberglas kılıf, genellikle tekstilin elastomerik bir kaplamaya ihtiyaç duyduğu ve uygulamanın çevresel dirence, doğrudan maruziyete veya başka bir dizi mekanik gereksinime vurgu yaptığı durumlarda seçilir.
Bu nedenle seçim, iki malzemeyi birbirinin yerine kullanılabilir olarak görmek yerine, gerçek ısı transfer mekanizmasına ve çalışma ortamına dayandırılmalıdır.
Silika elyaf, daha yüksek sıcaklıkta bir tekstil tabanı gerektiğinde kullanılır.
Alüminize fiberglas kılıf, esneklik, düşük profil ve yansıtıcı korumanın öncelikli olduğu birçok otomotiv radyant ısı uygulaması için daha uygun olabilir.
Termal ortam, geleneksel fiberglas tabanlı tasarımların pratik aralığını aştığında silika bir yapı düşünülebilir.
Nihai seçimi, kılıfın tüm yapısı ve gerekli test koşulları belirlemelidir.
Geleneksel boru tipi kılıf, nispeten tutarlı bir kablo demeti veya kablo grubu etrafında en iyi şekilde çalışır.
Eğer montaj şunları içeriyorsa:
şekillendirilmiş bir tekstil kalkanı daha iyi bir uyum sağlayabilir.
BSTFLEX ayrıca şunları da üretir:Özel Şekilli Alüminize Fiberglas Otomotiv Isı Kalkanları geleneksel düz bir kılıf ile etkili bir şekilde kaplanamayan bileşen geometrileri için.
Otomotiv kablo demeti koruması, sıklıkla müşteriye özel boyutlar ve üretim detayları gerektirir.
BSTFLEX, kılıfları şunlardan geliştirebilir:
Özel seçenekler şunları içerebilir:
| RFQ Bilgisibilgisi | Neden Önemli? |
|---|---|
| Kablo demeti dış çapı | Kılıf boyutunu belirler |
| Korunan uzunluk | Bitmiş bileşen uzunluğunu tanımlar |
| Konektör boyutları | Kaydırmalı montajın mümkün olup olmadığını belirler |
| Isı kaynağı türü | Termal ortamı tanımlar |
| Isı kaynağı sıcaklığı | Termal şiddeti tanımlar |
| Minimum açıklık | Radyant ısı performansı için önemlidir |
| Maksimum kablo demeti sıcaklığı | Gerekli sıcaklık düşüşünü tanımlar |
| Montaj yöntemi | Borusal veya çıkarılabilir yapıyı belirler |
| Mekanik gereksinimler | Aşınma, esneklik ve tutma ihtiyaçlarını tanımlar |
| Sıvı maruziyeti | Komple malzeme sistemini seçmeye yardımcı olur |
| Yıllık miktar | Üretim yöntemini ve kalıplamayı etkiler |
| Gerekli testler | Doğrulama gereksinimlerini tanımlar |
Pratik bir seçim süreci beş soru ile başlar:
Bu koşullar bilindiğinde, kılıf malzemesi, çapı, duvar yapısı, kapatma yöntemi ve uzunluğu daha doğru bir şekilde seçilebilir.
BSTFLEX, otomotiv kablo demetleri, kablolar, hortumlar ve sıvı hatları için yansıtıcı termal koruma ürünleri üretmektedir. Mevcut yapılar arasında boru tipi alüminize fiberglas kılıflar, dikilmiş yansıtıcı kılıflar, sarma tipi kılıflar, cırt cırtlı tasarımlar, çıtçıtlı kılıflar, kendinden kapanan kılıflar ve özel şekilli ısı kalkanları bulunur.
Tüm yansıtıcı kılıf yelpazesi için Alüminize Isı Koruyucu Kılıf kategorisini ziyaret edin.
Daha geniş malzeme ve tasarım seçimi için bkz. Otomotiv Kablo Demeti Isı Koruma Kılıfları: Malzemeler, Tasarımlar ve Uygulamalar.
Özel bir proje için kablo demeti çapını, korunan uzunluğu, konnektör boyutlarını, ısı kaynağı sıcaklığını, açıklığı, gerekli kablo demeti sıcaklığını, yıllık hacmi ve geçerli müşteri spesifikasyonlarını gönderin. BSTFLEX, uygulamayı değerlendirebilir ve prototip ile üretim tedariki için uygun bir kılıf yapısı önerebilir.
Alüminize fiberglas kılıf, fiberglas tekstil tabanını yansıtıcı bir alüminyum dış yüzeyle birleştiren esnek bir termal koruma kılıfıdır. Genellikle otomotiv kabloları, kablolar ve hortumlar etrafındaki radyant ısı maruziyetini azaltmak için kullanılır.
Evet. Kablo demetlerinin egzoz manifoldları, turboşarjlar, katalitik konvertörler, şanzımanlar veya diğer radyant ısı kaynaklarının yakınına yönlendirildiği yerlerde yaygın olarak kullanılır.
Her iki terim de yansıtıcı fiberglas tabanlı termal korumayı tanımlayabilir, ancak dış yansıtıcı katman alüminyum folyo, alüminize film veya alüminize kumaş gibi farklı yapılar kullanabilir. Sadece ürün adına güvenmek yerine tam malzeme spesifikasyonu incelenmelidir.
Yansıtıcı alüminize kılıf öncelikle radyant ısı koruması için kullanışlıdır. Kılıf çok sıcak bir yüzeye doğrudan temas ederse, iletken ısı daha önemli hale gelir ve ek yalıtım veya farklı bir koruyucu düzenleme gerekebilir.
Normal ve maksimum kablo demeti dış çapını ölçün ve konnektör boyutunu, branşman noktalarını ve montaj yöntemini göz önünde bulundurun. Kılıf, korunan bölüm etrafında kontrollü kalırken aşırı sıkıştırma olmadan oturmalıdır.
Evet, eğer sarma tipi, cırt cırtlı, çıtçıtlı veya kendinden kapanan bir yapı kullanılıyorsa. Geleneksel boru tipi bir kılıfın normalde büyük konnektörler takılmadan önce monte edilmesi gerekir.
Evet. BSTFLEX, çizimlere, boyutlara veya numunelere göre istenen uzunlukta kesilmiş kılıflar ve özel bileşenler üretebilir.
Evet. Çok katmanlı tasarımlar, daha fazla termal ayrımın gerekli olduğu durumlarda yansıtıcı bir dış yüzeyi ek tekstil veya yalıtım katmanlarıyla birleştirebilir.
Kablo demeti çapını, korunan uzunluğu, konnektör boyutlarını, ısı kaynağı sıcaklığını, minimum açıklığı, izin verilen maksimum kablo demeti sıcaklığını, montaj yöntemini, gerekli test spesifikasyonlarını ve tahmini yıllık miktarı gönderin.
