Egzoz ısı yönetimi artık yalnızca sıcak bir borunun yakındaki bileşenlere temas etmesini önlemekle sınırlı değildir. Modern araç platformları, egzoz manifoldlarını, turboşarjları, katalitik konvertörleri, sensörleri, kablolamaları, yakıt sistemlerini ve elektronik modülleri giderek daha kompakt alanlara yerleştirir. Bunun sonucu olarak, otomotiv ısı kalkanı malzemesi seçiminin bileşen ömrünü, yerleşim esnekliğini ve araç güvenilirliğini doğrudan etkileyebildiği zorlu bir termal ortam oluşur.
Her egzoz konumu için ideal olan tek bir metal yoktur. Egzoz borusundan birkaç santimetre uzakta konumlandırılmış bir alt gövde kalkanının gereksinimleri, turboşarj veya katalitik konvertör çevresine monte edilen bir kalkandan farklıdır. Bu nedenle mühendisler, egzoz ısı kalkanı malzemesini gerçek ısı kaynağına, mevcut hava boşluğuna, parça geometrisine, titreşim seviyesine, korozyona maruz kalmaya ve ağırlık hedefine göre seçer.
BSTFLEX, aşağıdakiler dahil olmak üzere otomotiv ve endüstriyel termal yönetim projeleri için kabartmalı metal ısı kalkanı malzemeleri üretir:paslanmaz çelik termal bariyer levhası,kabartmalı alüminyum ısı kalkanı malzemesiveAlaşım 625 Inconel ısı kalkanı malzemesi.
Bir egzoz sistemi çevresindeki sıcaklık aynı değildir. Termal yük bir konumdan diğerine önemli ölçüde değişir; bu nedenle tüm araç için tek bir ısı kalkanı malzemesi belirlemek gereksiz ağırlığa, aşırı maliyete veya yetersiz korumaya yol açabilir.
En zorlu bölgeler genellikle motor ve egzoz son işlem sistemi yakınında yoğunlaşır. Tipik sıcak bölgeler şunları içerir:
Kalkanın amacı genellikle sıcak yüzeyi basitçe kaplamak yerine bitişik bileşenlere ulaşan ışınımsal ısıyı azaltmaktır. Bu nedenle etkili otomotiv termal yönetimi; malzemeye, kalkan geometrisine, montaj yöntemine ve ısı kaynağı ile bariyer arasındaki hava boşluğuna bağlıdır.
Çoğu otomotiv programı için üç metal ailesi, sert ısı kalkanı gereksinimlerinin büyük bölümünü karşılar: alüminyum, paslanmaz çelik ve Inconel 625 gibi yüksek performanslı nikel alaşımları.
| Otomotiv Konumu | Yaygın Malzeme Seçimi | Temel Tasarım Nedeni |
|---|---|---|
| Motor bölmesi ışınımsal bariyeri | Alüminyum | Düşük ağırlık ve iyi ışınımsal ısı yansıtma |
| Alt gövde egzoz koruması | Alüminyum veya paslanmaz çelik | Kontrollü ağırlıkla geniş alan kaplama |
| Egzoz manifoldu | Paslanmaz çelik | Termal döngü ve mekanik dayanıklılık |
| Katalitik konvertör | Paslanmaz çelik | Yüksek ısıya maruz kalma, titreşim ve korozyon direnci |
| Susturucu ve ses azaltıcı | Alüminyum veya paslanmaz çelik | Sıcaklığa, konuma ve araç ortamına bağlıdır |
| Turboşarj bölgesi | Paslanmaz çelik veya Inconel 625 | Daha yüksek termal gereksinim ve tekrarlanan ısıl döngüler |
| Motor sporları ve ekstrem egzoz bölgeleri | Inconel 625 | Yüksek sıcaklık dayanımı ve oksidasyon direnci |
Bu tablo evrensel bir teknik özellikten ziyade bir başlangıç noktasıdır. Malzeme kalınlığı, alaşım sınıfı, egzoz yüzeyine olan mesafe ve bileşen geometrisi nihai performansı önemli ölçüde değiştirebilir.

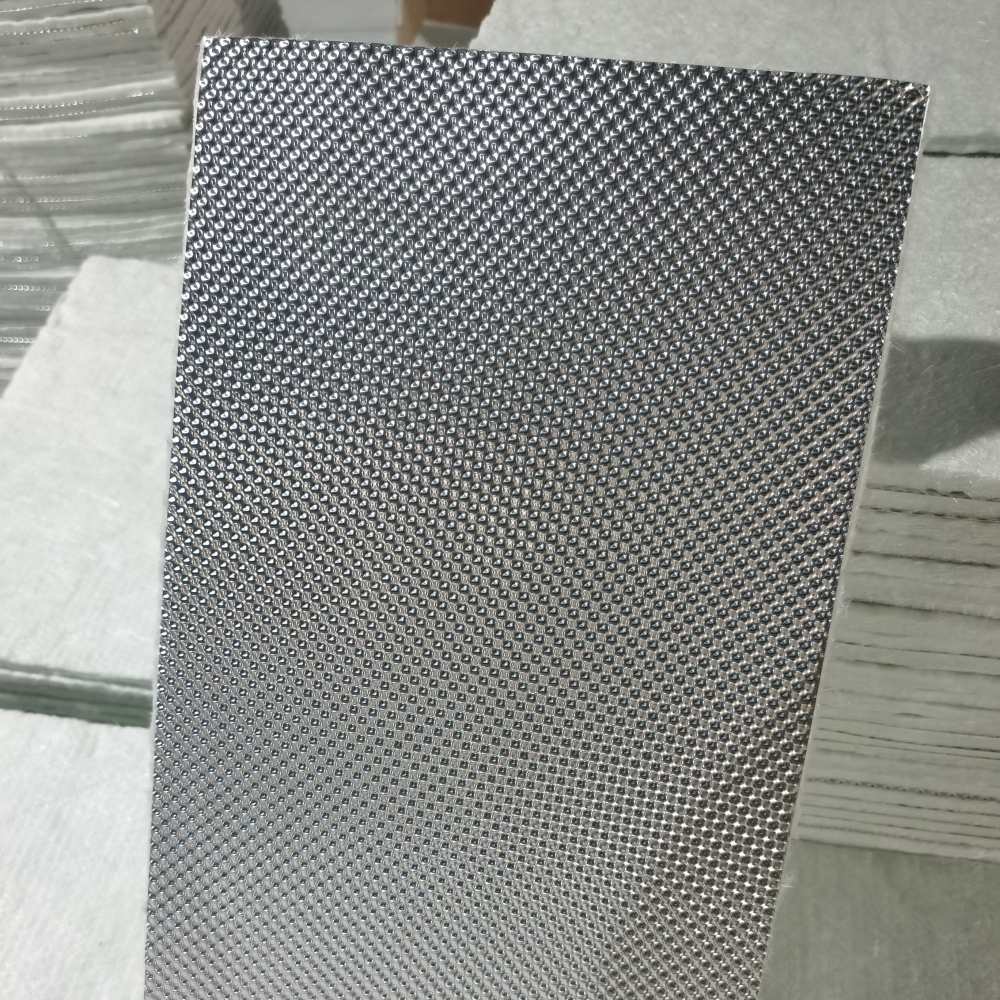

Bir egzoz manifoldu, rijit bir metal ısı kalkanı için en zorlu konumlardan biridir. Kalkan ısı kaynağına yakın monte edilebilir, motor titreşimine maruz kalabilir ve ortam koşulları ile yüksek çalışma sıcaklıkları arasında tekrar tekrar ısıl döngülere girebilir.
Bu nedenle paslanmaz çelik, egzoz manifoldu ısı kalkanı malzemesi olarak yaygın şekilde pratik bir seçenek olarak kabul edilir. Mekanik dayanım, oksidasyon direnci ve korozyon direncinin birleşimi, tekrarlanan ısıtma ve soğutma döngüleri boyunca geometrisini koruması gereken şekillendirilmiş kalkanlar için onu uygun hale getirir.
BSTFLEX kabartmalı paslanmaz çelik termal bariyer levhası, ince metal konstrüksiyonun ilave rijitlik gerektirdiği uygulamalar için tasarlanmıştır. Kabartmalı profil, yalnızca daha fazla metal kalınlığına dayanmadan levhanın geometrisini güçlendirir.
Katalitik konvertörler aracın altında ve yolcu kabini tabanına, kablolara, fren hatlarına, yakıt sistemlerine veya sıcaklığa duyarlı diğer bileşenlere yakın bölgelerde yoğun termal yükler oluşturabilir. Bu nedenle katalitik konvertör kalkanının hem ısıl maruziyete hem de aracın altında bulunan zorlu mekanik ortama dayanması gerekir.
Paslanmaz çelik, ısıya, yol kaynaklı kirleticilere ve tekrarlanan titreşime dayanırken yapısal kararlılığını koruyabildiği için sıklıkla tercih edilir. Kalkan mimarisine bağlı olarak, damgalanmış veya kabartmalı bir paslanmaz çelik katman, termal bariyer etkisini artırmak için bir hava boşluğu veya yalıtım katmanıyla da birleştirilebilir.
Konvertörden daha uzakta bulunan ve daha az zorlu koşullara maruz kalan ikincil bariyerler için hafif alüminyum da uygun olabilir. Tasarım kararı yalnızca bileşenin adına değil, ölçülen veya hesaplanan termal koşullara dayanmalıdır.

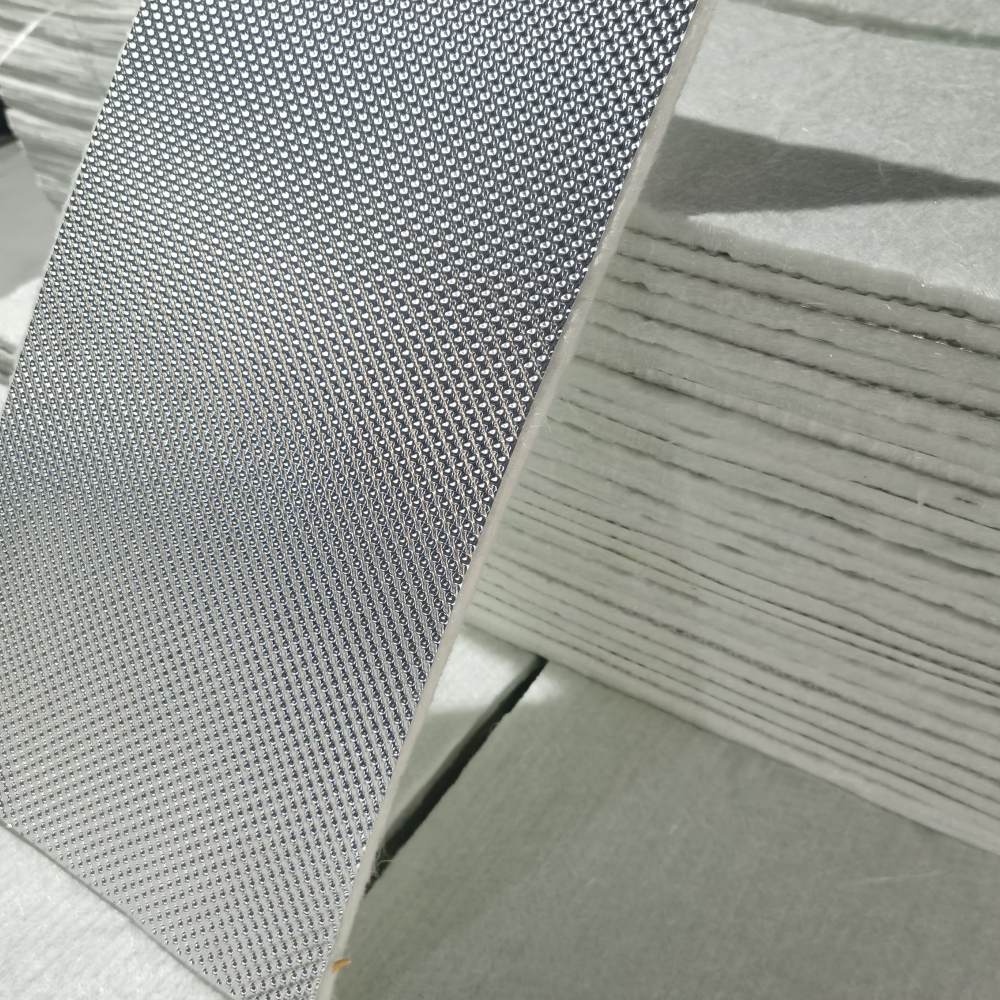

Araç altı ısı kalkanı, genellikle manifold kalkanından çok daha geniş bir yüzey alanını kaplar. Kalkan bir egzoz tüneli, taban sacı veya yakıt deposu boyunca uzandığında, aşırı malzeme ağırlığı daha önemli hale gelir.
İşte bu noktada kabartmalı alüminyum ısı kalkanı malzemesifaydalı bir mühendislik avantajı sağlar. Alüminyumun düşük yoğunluğu, nispeten az miktarda ek araç kütlesiyle geniş bir alanın korunmasını mümkün kılar.
Tipik uygulamalar şunları içerir:
Kabartma, geniş alüminyum panellerde özellikle kullanışlıdır; çünkü üç boyutlu bir yüzey deseni rijitliği artırır ve panel hareketini, titreşimini ve deformasyonunu kontrol etmeye yardımcı olur.

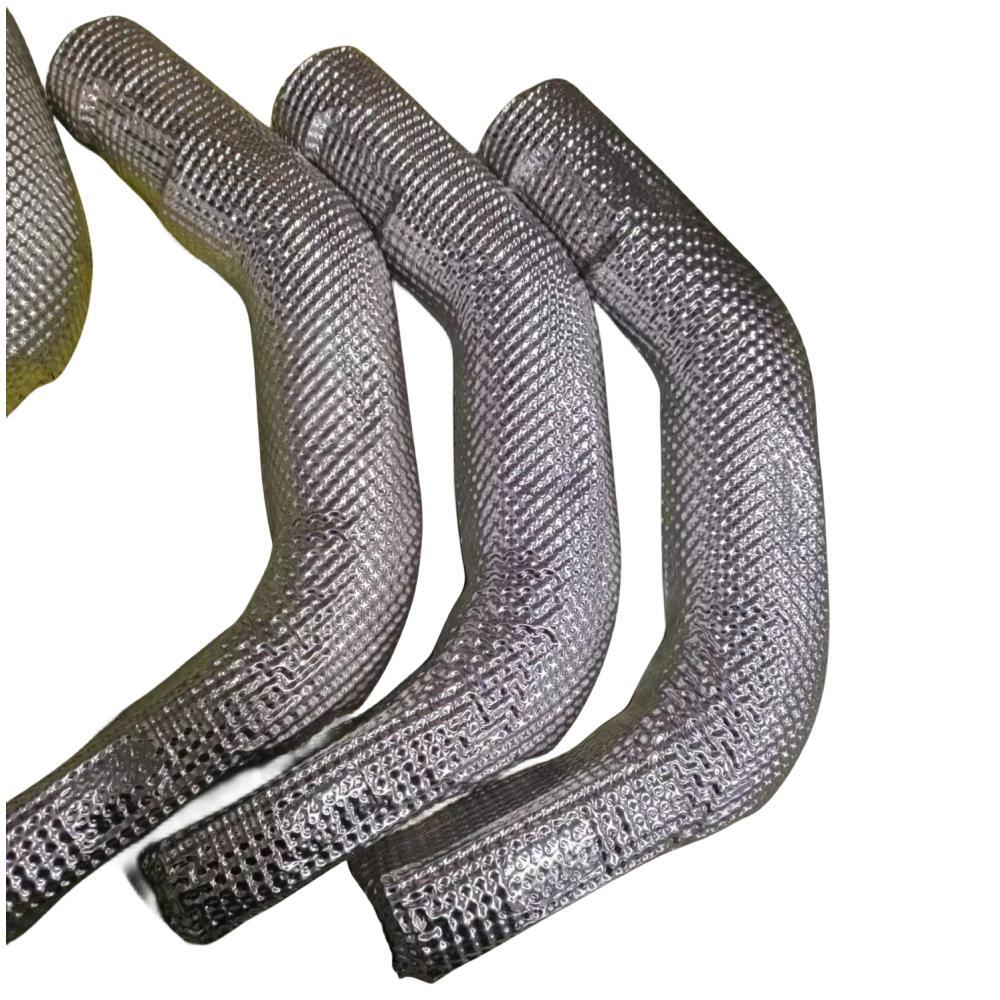

Motor bölmesi termal yönetimi, doğrudan egzoz kalkanından farklı bir sorunu ele alır. Amaç genellikle bir manifold, turboşarj veya egzoz borusundan yayılan enerjinin yakındaki emiş bileşenlerini, kabloları, elektronik cihazları veya gövde panellerini ısıtmasını önlemektir.
Bu ikincil bariyerler için alüminyum, düşük ağırlığı, iyi şekillendirilebilirliği ve etkili radyant ısı yansıtma özelliğini bir arada sunduğundan genellikle verimli bir motor ısı kalkanı malzemesidir.
Tipik alüminyum motor bölmesi kalkanları şu bileşenlerin arasına monte edilebilir:
Ancak, kalkan çok yüksek sıcaklıklı bir egzoz bileşenine son derece yakın konumlandırılmışsa, paslanmaz çelik veya daha yüksek sıcaklığa dayanıklı bir alaşım daha uygun olabilir.
Bir turboşarj, yanmalı motor bölmesindeki en yüksek termal yoğunluklardan birini oluşturur. Yüksek çalışma sıcaklıklarına ek olarak, turbo uygulamaları hızlı sıcaklık değişimleri, kısıtlı montaj alanı ve yakındaki hortumlar, kablolar ve araç yapıları üzerinde yoğun ışınımsal ısı maruziyeti içerir.
Paslanmaz çelik, özellikle kalkan geometrisi ve hava boşluğu uygun şekilde tasarlanmışsa, birçok seri üretim turbo ısı kalkanı tasarımı için uygun olmaya devam eder. Aşırı kullanım koşullarındaki motorlar, dayanıklılık uygulamaları ve motor sporları egzoz sistemleri için nikel bazlı alaşımlar ek performans sağlayabilir.
BSTFLEX Alaşım 625 Inconel ısı kalkanı malzemesi yükseltilmiş sıcaklıklarda oksidasyona, korozyona ve mekanik dayanım kaybına karşı daha yüksek direnç gerektiren zorlu termal ortamlar için tasarlanmıştır.
Inconel, yalnızca daha yüksek performanslı bir alaşım olduğu için otomatik olarak paslanmaz çeliğin yerini almamalıdır. Bu malzeme daha yüksek maliyet taşır ve normalde yalnızca çalışma ortamının bunu gerektirdiği durumlarda belirtilmelidir.
Inconel 625 kullanımını gerektirebilecek uygulamalar şunlardır:
Geleneksel paslanmaz çelik termal ve mekanik gereksinimleri zaten karşılıyorsa, Inconel kullanımı anlamlı bir sistem avantajı sağlamadan maliyet ekleyebilir. Bu nedenle doğru malzeme seçimi; termal performans, dayanıklılık, üretim gereksinimleri ve toplam program maliyeti arasında bir dengedir.
Isı kalkanı tasarımında yaygın bir hata, kalkan ile ısı kaynağı arasındaki mesafeyi göz ardı ederek yalnızca alaşıma odaklanmaktır.
Bir hava boşluğu, metal termal bariyerin performansını önemli ölçüde etkileyebilir. Isı kalkanını sıcak bileşene doğrudan yerleştirmek yerine, mühendisler genellikle iletim yoluyla ısı transferini sınırlayan ve metal yüzeyin öncelikle ışınımsal bir bariyer olarak çalışmasını sağlayan kontrollü bir ayrım oluşturur.
Önemli tasarım değişkenleri şunları içerir:
Sonuç olarak, doğru konumlandırılmış daha ince bir ısı kalkanı, zayıf termal aralıkla monte edilmiş daha ağır bir levhadan daha iyi performans gösterebilir.
Otomotiv metal ısı kalkanları, çok ince düz levhaların büyük veya karmaşık parçalar için gereken sertlikten yoksun olabilmesi nedeniyle sıklıkla kabartılır. Oluşturulan bir desen eklemek, levhanın yapısal davranışını değiştirir ve mühendislerin geliştirilmiş rijitliğe sahip hafif bileşenler oluşturmasına olanak tanır.
Tasarıma bağlı olarak kabartma işlemi şunlara yardımcı olabilir:
Farklı kabartma geometrileri, gerekli levha kalınlığına, şekillendirme işlemine ve bitmiş bileşenin şekline göre geliştirilebilir.
Her termal sorun tek bir metal katmanıyla çözülemez. Yüksek termal yükler veya sınırlı paketleme alanı, çok katmanlı bir kalkan yapısını gerektirebilir.
Işıma ısısının azaltılması ve mekanik ayrımın yeterli olduğu durumlarda tek bir kabartmalı metal levha uygundur. Daha zorlu sistemler, aralarında bir hava boşluğu veya yalıtım katmanı bulunan iki metal kaplama içerebilir.
Çok katmanlı yapılar şu alanlarda faydalı olabilir:
Çok katmanlı bir yapının avantajı, ek ağırlık, şekillendirme karmaşıklığı ve üretim maliyeti ile karşılaştırılarak doğrulanmalıdır.
Metal kalınlığının artırılması mekanik dayanımı iyileştirebilir, ancak daha kalın malzeme otomatik olarak orantılı şekilde daha iyi bir termal bariyer oluşturmaz.
Bir ısı kalkanı öncelikle ışınım enerjisini yönetir ve yakındaki bileşenlere ısı transferini sınırlar. Bu nedenle etkinliği büyük ölçüde yüzey özelliklerine, geometriye ve aralığa bağlıdır. Gereğinden kalın metal seçmek, temel termal tasarım sorununu çözmeden bileşen ağırlığını ve malzeme tüketimini artırabilir.
OEM geliştirmeleri için levha kalınlığı aşağıdakilerle birlikte seçilmelidir:
Faydalı bir ısı kalkanı spesifikasyonu, metalin adından daha fazlasını açıklamalıdır. Gerçekçi uygulama verilerinin sağlanması, üreticinin uygun bir yapı önermesine olanak tanır ve gereksiz geliştirme döngülerini azaltır.
Mühendislik bilgileri genellikle şunları içerir:
Malzeme henüz belirlenmemişse, BSTFLEX montaj koşullarını inceleyebilir ve müşterilerin alüminyum, paslanmaz çelik ve Inconel ısı kalkanı seçeneklerini değerlendirmesine yardımcı olabilir.
Aynı malzeme seçim ilkeleri binek otomobillerin ötesine de uzanır. Sert metal termal bariyerler; ticari araçlarda, tarım makinelerinde, inşaat ekipmanlarında, ATV'lerde, motosikletlerde, jeneratörlerde ve motorla çalışan diğer ekipmanlarda da gereklidir.
Ağır hizmet ekipmanları daha zorlu bir ortam oluşturabilir çünkü egzoz sistemleri yük altında uzun süre çalışır ve toz, çamur, nem ve mekanik darbeye maruz kalabilir. Bu durumlarda malzeme dayanıklılığı ve montaj tasarımı, mümkün olan en düşük kalkan ağırlığına ulaşmaktan daha önemli hale gelebilir.
Performans ve yarış araçları için mühendislik öncelikleri yeniden aşırı sıcaklık dayanımı, kompakt yerleşim ve yüksek sıcaklığa duyarlı bileşenlerin korunmasına kayabilir.
BSTFLEX, müşterilerin metali her uygulamaya tek bir malzemeyi zorla uydurmak yerine termal bölgeye göre eşleştirebilmesi için farklı sert ısı kalkanı malzemeleri sağlar.
Egzoz manifoldları, katalitik konvertörler, susturucular, egzoz boruları ve mekanik açıdan zorlu otomotiv sıcak bölgeleri için uygundur.
Paslanmaz Çelik Isı Kalkanı Malzemesini Görüntüle
Hafif alt gövde kalkanları, motor bölmesi bariyerleri, şanzıman tünelleri ve ikincil ışınımsal ısı koruması için uygundur.
Alüminyum Isı Kalkanı Malzemesini Görüntüle
Turboşarjlar, motor sporları egzoz sistemleri ve aşırı ısı ile zorlu çalışma koşullarının yüksek performanslı bir nikel alaşımını gerektirdiği diğer uygulamalar için uygundur.
Inconel 625 Isı Kalkanı Malzemesini Görüntüle
En iyi otomotiv ısı kalkanı malzemesi montaj bölgesine bağlıdır. Alüminyum, hafif ışınımsal bariyerlerde yaygın olarak kullanılır; paslanmaz çelik egzoz bileşenlerinin çevresinde sıklıkla tercih edilir ve Inconel alaşımları, olağanüstü yüksek termal ve mekanik gereksinimlerin bunları haklı çıkardığı yerlerde kullanılır.
Paslanmaz çelik, sıcaklık dayanımı, mekanik mukavemet ve korozyon direncini bir arada sunduğu için egzoz ısı kalkanları için yaygın bir başlangıç noktasıdır. Alüminyum, ısı kaynağından daha uzakta bulunan ikincil bariyerler için uygun olabilirken, Inconel aşırı egzoz koşulları için değerlendirilebilir.
Paslanmaz çelik, uygulamanın yüksek ışınımsal ısı, titreşim ve tekrarlanan termal çevrimler içermesi nedeniyle egzoz manifoldu ısı kalkanlarında yaygın olarak kullanılır. Nihai malzeme seçimi gerçek çalışma sıcaklığını, manifolttan uzaklığı ve kalkanın yapısını dikkate almalıdır.
Paslanmaz çelik, birçok seri üretim turbo ısı kalkanı için uygundur. Yüksek çıkışlı yarış ve aşırı sıcaklıklı turbo sistemleri, Inconel 625 gibi nikel bazlı bir malzeme gerektirebilir.
Evet. Alüminyum, çalışma sıcaklığı ve egzoz kaynağına olan mesafe uygun olduğunda hafif bir ışınımsal ısı bariyeri olarak etkilidir. Özellikle ağırlığın azaltılmasının önemli olduğu alt gövde ve motor bölmesi kalkanları için kullanışlıdır.
Kabartmalı profil, ince levhanın rijitliğini artırarak üreticilerin şekli ve titreşime karşı direnci korurken ağırlığı azaltmasına olanak tanır. Termal performans ise hava boşluğu ve kalkanın konumlandırılması dahil olmak üzere komple tasarıma bağlıdır.
Evet. BSTFLEX, özelleştirilmiş malzeme kalınlığı, levha boyutları, kabartma desenleri ve uygulamaya özel geliştirme ile OEM termal koruma projelerini destekler. Müşteriler değerlendirme için çizimler, numuneler veya montaj bilgileri sağlayabilir.
En etkili egzoz termal yönetimi stratejisi, her yerde üstün olan tek bir malzeme aramak değildir. Aracı termal bölgelere ayırmak ve her konuma uygun bir malzeme uygulamaktır.
Amaç hafif ışınımsal ısı kontrolü olduğunda alüminyum oldukça etkilidir. Paslanmaz çelik, daha sıcak egzoz bileşenlerinin çevresinde daha yüksek dayanıklılık sağlar. Inconel 625, geleneksel otomotiv metallerinin artık gerekli hizmet performansını sağlayamayabileceği zorlu termal ortamlar için ayrılmıştır.
Yeni bir egzoz, motor bölmesi veya alt gövde projesi için BSTFLEX, ısı kaynağınızı, montaj alanınızı, metal kalınlığınızı ve şekillendirme gereksinimlerinizi değerlendirebilir. Uygulama ayrıntılarını, çizimi veya numuneyi göndererek uygun bir otomotiv ısı kalkanı malzemesini görüşebilir ve fiyat teklifi talep edebilirsiniz.
