Otomotiv kablo demetleri, egzoz manifoldları, turboşarjlar, katalitik konvertörler, EGR bileşenleri, şanzımanlar ve diğer yüksek sıcaklıklı sistemlerle giderek daha fazla sınırlı alanı paylaşmaktadır. Bu alanlarda, standart bir aşınma kılıfı veya kablo kanalı mekanik aşınmaya karşı koruma sağlayabilir ancak termal maruziyet üzerinde çok az kontrol sunar.
Bir otomotiv kablo demeti ısı koruma kılıfı, araç içi yönlendirme ve montaj için gerekli esnekliği korurken kablo demetinin etrafına termal bir bariyer ekler. Doğru çözüm, maksimum sıcaklık değerinden daha fazlasına bağlıdır. Mühendislerin ayrıca ısının kablo demetine nasıl ulaştığını, ısı kaynağından olan mesafeyi, mevcut boşluğu, kablo demeti çapını, konnektör geometrisini, montaj sırasını ve gerekli servis kolaylığını da göz önünde bulundurması gerekir.
BSTFLEX, ışıma ısısına karşı koruma sağlayan alüminize ısı koruyucu kılıflardan yüksek sıcaklığa dayanıklı tekstil kılıflara ve bileşene özel biçimlendirilmiş ısı kalkanlarına kadar otomotiv kabloları için birden fazla termal koruma biçimi üretmektedir.
Elektrik kabloları genellikle motor bölmelerinden, şanzımanlardan, egzoz bölgelerinden ve çevre sıcaklıklarının aracın geri kalanındaki sıcaklıklardan önemli ölçüde yüksek olabildiği taban altı alanlardan geçirilir.
Yakındaki yaygın ısı kaynakları şunlardır:
Uzun süreli termal maruziyet; kablo kılıflarının, boruların, bantların, klipslerin, konnektörlerin ve diğer polimer bileşenlerin yaşlanmasını hızlandırabilir. Bu nedenle lokalize yüksek sıcaklıklar, kablo demeti ısı kaynağıyla fiziksel olarak temas etmese bile kablo demeti güvenilirliği sorunu haline gelebilir.
Bir kablo demeti ısı kalkanının amacı, kablo demetinin tasarlanan güzergahı takip etmesine izin verirken bu bileşenlere ulaşan termal yükü azaltmaktır.
Bir kılıf seçmeden önce ısının kablo demetine nasıl ulaştığını belirleyin. Farklı ısı transfer mekanizmaları farklı koruyucu yapılar gerektirebilir.
Işıma ısısı, doğrudan fiziksel temas olmadan sıcak bir yüzeyden kablo demetine doğru ilerler. Egzoz manifoldları, turboşarjlar ve katalitik konvertörler yaygın otomotiv ışıma ısı kaynaklarıdır.
Yansıtıcı bir dış yüzey bu durumda özellikle yararlıdır. Bu nedenle alüminyum folyo ve alüminize tekstil yapıları, egzoz bileşenlerinin yakınına yönlendirilen otomotiv kabloları için yaygın olarak kullanılır.
Doğrudan ona bakan tek bir ısı kaynağı olmasa bile bir kablo demeti genel olarak sıcak bir motor bölmesinin içinde bulunabilir. Bu durumda, yalıtım kalınlığı, tekstil yapısı ve tüm katmanların sıcaklık kapasitesi giderek daha önemli hale gelir.
Kılıf veya kablo demeti sıcak bir bileşene dokunursa ısı iletim yoluyla transfer edilebilir. İnce yansıtıcı bir yüzey tek başına yeterli yalıtım, hava boşluğu veya iyileştirilmiş yönlendirmenin yerine geçen bir çözüm olarak görülmemelidir.
Bu nedenle, bir kablo demeti termal koruma sistemi seçimine, yalnızca bir ürünü görünümüne göre seçmek yerine gerçek termal ortam değerlendirilerek başlanmalıdır.
Hiçbir tekli kılıf yapısı her otomotiv konumu için ideal değildir. Aşağıdaki malzemeler farklı ışıma ısısı, ortam sıcaklığı, esneklik, aşınma ve montaj gereksinimleri kombinasyonlarına çözüm sunar.

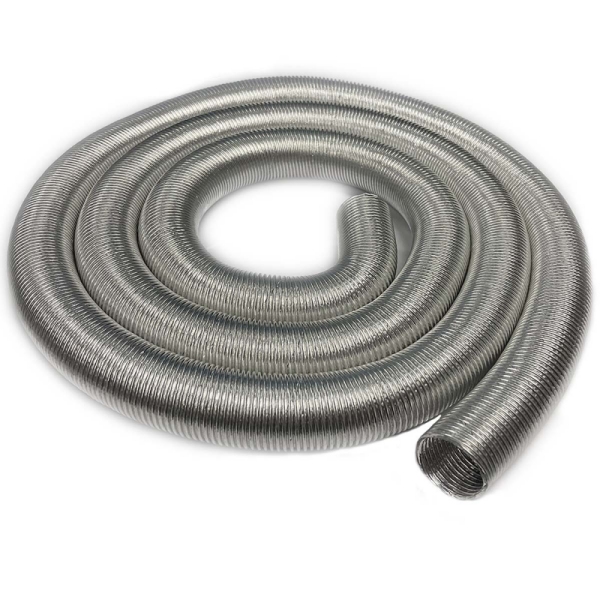

Alüminize cam elyaf kılıf, yansıtıcı bir alüminyum dış yüzeyi cam elyaf tabanlı bir destek katmanıyla birleştirir. Bir egzoz bileşeninden gelen ışıma ısısının ana sorun olduğu durumlarda en yararlı yapılardan biridir.
Tipik uygulamalar şunlardır:
Farklı tasarımlar; alüminyum folyo, alüminize film veya alüminize kumaşı, örgülü, dokuma veya dikilmiş fiberglas yapılarla birlikte kullanabilir.
BSTFLEX'e bakın Alüminize Isı Koruyucu Kılıfotomotiv kablo tesisatları, kablolar, hortumlar ve sıvı hatları için tasarlanmış yansıtıcı kılıf serisi.

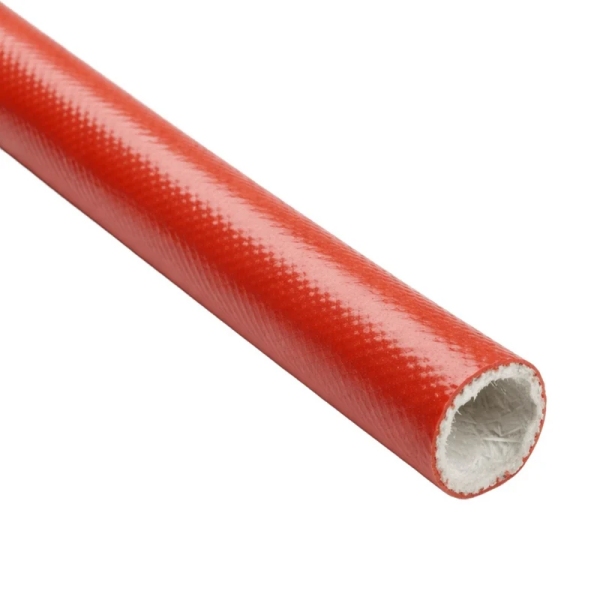

Silikon kaplı fiberglas yapılar, koruyucu kılıfın yüksek sıcaklık kapasitesini esneklik ve yaygın endüstriyel veya otomotiv ortamlarına karşı dirençle birleştirmesi gereken durumlarda kullanışlıdır.
Parlak alüminyum yansıtıcı bir yüzeye kıyasla, bu kılıf türü genellikle farklı bir termal gereksinim için seçilir. Tesisatın dayanıklı bir tekstil bariyerine ihtiyaç duyduğu ve uygulamanın öncelikli olarak yoğun radyant ısı yansımasından ziyade yüksek ortam sıcaklığı veya lokalize maruziyet içerdiği durumlarda uygun olabilir.
Bazalt elyaf, mineral elyaf tekstil yapısının tercih edildiği esnek yüksek sıcaklık kılıflarında kullanılabilir. Belirli tel ve kablo koruma uygulamaları için geleneksel fiberglasa bir alternatif sağlar.
Seçim, yalnızca elyaf türüne göre değil; gerçek çalışma sıcaklığı, mekanik gereksinimler, kılıf yapısı ve çevresel maruziyete göre yapılmalıdır.
Silika bazlı kılıflar, uygulama geleneksel fiberglas yapılardan daha yüksek sıcaklıkta bir tekstil malzemesi gerektirdiğinde dikkate alınır.
Bu ürünler, çok sıcak ekipmanlara veya egzozla ilgili bileşenlere yakın kablolama ve kablo sistemleri için yararlı olabilir; ancak yönlendirme, aşınma direnci ve kurulum geometrisinin yine de değerlendirilmesi gerekir.
Tek bir yansıtıcı veya tekstil katmanı yeterli termal kontrol sağlayamadığında, çok katmanlı bir kılıf birkaç işlevi birleştirebilir. Tipik bir tasarım, yansıtıcı bir dış yüzeyi, ara bir yalıtım katmanı ve tekstil bir iç katmanla birlikte kullanabilir.
Katman seçimi; gerekli sıcaklık düşüşü, mevcut duvar kalınlığı ve kurulum alanına göre belirlenmelidir.
Malzeme, spesifikasyonun sadece bir parçasıdır. Kılıfın fiziksel yapısı, araç montaj hattında veya mevcut bir tesisat üzerinde kurulumun pratik olup olmadığını belirleyebilir.
| Kılıf Tasarımı | Tipik Uygulama | Kurulum Hususu |
|---|---|---|
| Geçirmeli Boru Tipi Kılıf | Konektörler takılmadan önceki yeni tesisat grupları | Tesisat kılıfın içinden geçmelidir |
| Sarma Tipi Kılıf | Mevcut tesisatlar ve konektörleri takılı gruplar | Tesisatın etrafına takılabilir |
| Cırt Cırtlı Kılıf | Bakım yapılabilir veya sonradan takılan tesisat koruması | Normalde açılabilir ve tekrar kapatılabilir |
| Çıtçıtlı Kılıf | Tekrarlanabilir OEM veya servis kurulumu | Tanımlanmış mekanik kapanma noktaları sağlar |
| Kendinden Kapanan Kılıf | Kablo demetleri üzerinde hızlı kurulum | Tesisat yerleşimi için açılır ve demetin etrafında kapanır |
| Özel Şekilli Isı Kalkanı | Branşmanlar, konnektörler ve düzensiz kablo demeti geometrisi | Bileşen şekline göre tasarlanmıştır |
Isıl korumanın kablo demeti üretimi sırasında dahil edilebildiği durumlarda, geçirmeli bir kılıf genellikle en basit çözümdür. Sürekli çevresel koruma sağlar ve ek kapatma donanımı gerektirmez.
Ancak, tamamlanmış otomotiv kablo demetleri genellikle ana kablo demetinden çok daha büyük olan konnektörlere, terminallere, montaj klipslerine veya branşmanlara sahiptir. Bu durumlarda, boru şeklindeki bir kılıfı düzeneğin üzerinden geçirmek pratik olmayabilir.

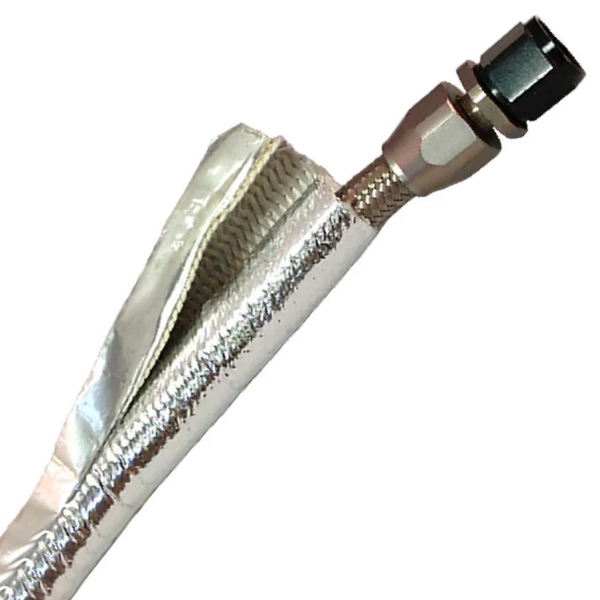

Sarılabilir bir yapı, kablo demeti ısı koruma kılıfının kablo demeti montajından sonra takılmasına olanak tanır. Servis ve OEM gereksinimlerine bağlı olarak, kapatma işlemi cırt cırtlı bantlar, çıtçıtlar, üst üste binen tekstil yapıları veya diğer mekanik yöntemlerle sağlanabilir.
Egzoz manifoldları, motor bölmesindeki en yaygın radyant ısı zorluklarından birini oluşturur. Sensör konumu, paketleme kısıtlamaları veya motora monte edilmiş elektrikli bileşenlere ulaşmak için gereken yönlendirme nedeniyle kablolar yakınından geçebilir.
Bu uygulama için mühendisler şunları değerlendirmelidir:
Yansıtıcı alüminize bir yapı, kılıf ısı kaynağına doğru doğru şekilde yönlendirildiğinde ve uygun aralık korunduğunda, kablo demetine ulaşan radyant ısıyı önemli ölçüde azaltabilir.
Turboşarj kurulumları, yüksek yerel ısıyı sınırlı paketleme alanı ile birleştirir. Kablolama; türbin muhafazasına ve egzoz borusuna yakın geçerken takviye kontrol bileşenlerine, egzoz sensörlerine, aktüatörlere veya yakındaki motor sistemlerine hizmet edebilir.
Bu uygulamalar genellikle radyant ısı yansıması, termal yalıtım ve güvenli kılıf konumlandırmasının bir kombinasyonunu gerektirir. Araç çalışması sırasında korunan bölümden kayan bir kılıf, amaçlanan korumayı sağlamayabilir.
Kısıtlı geometriler için termal yönetim sistemi, tek bir koruma bileşenine güvenmek yerine bir kablo demeti kılıfını ayrı bir turbo veya egzoz ısı kalkanı ile birleştirebilir.
Şanzıman kablo demetleri, otomotiv termal koruyucu kılıfları için bir diğer önemli uygulamadır. Kablo demetleri, şanzıman muhafazası, egzoz sistemi veya diğer sıcak bileşenlerin yakınından geçirilebilir ve yine de kontrollü konumlandırma ve güvenilir elektriksel performans gerektirebilir.
Bir şanzıman kablo demeti kılıfı, basit bir boru şeklindeki parça olarak üretilebilir veya kesikler, yerleştirme özellikleri, bağlantı elemanları veya güçlendirilmiş uçlara sahip bileşene özel bir düzenek olarak geliştirilebilir.
Daha yüksek hacimli OEM projeleri için boyutsal tekrarlanabilirlik ve montaj yöntemi, ham kılıf malzemesi kadar önemli hale gelir. Koruyucu bileşen, kablo demetine tutarlı bir şekilde uymalı ve araç çalışması boyunca amaçlanan konumda kalmalıdır.
Egzoz gazı sıcaklık sensörleri, oksijen sensörleri, basınç sensörleri ve diğer motor veya egzoz sonrası işlem bileşenleri, genellikle kabloların termal açıdan zorlu alanlardan geçmesini gerektirir.
Kompakt bir otomotiv kablolama ısı kalkanı kablo bölümünü korurken konnektörler, klipsler ve braketler etrafında yönlendirmeye izin verebilir.
Önemli teknik özellik noktaları şunlardır:

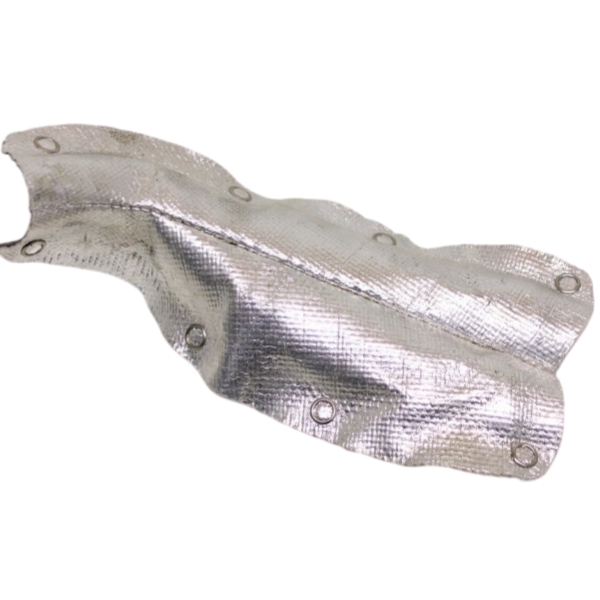

Silindirik bir kılıf, tesisat geometrisi makul ölçüde tekdüze olduğunda iyi çalışır. Korunan bileşen büyük dallar, kalıplanmış konektörler, klipsler veya karmaşık üç boyutlu geçişler içerdiğinde daha az etkili olur veya montajı zorlaşır.
Bu uygulamalarda, şekillendirilmiş bir tekstil ısı kalkanı kesilebilir, dikilebilir ve gerçek montajın etrafında oluşturulabilir.

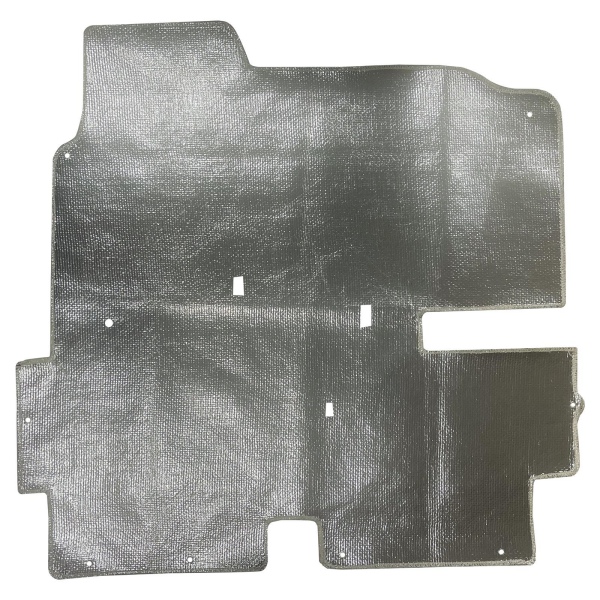

BSTFLEX ayrıca şunları üretir: Özel Şekilli Alüminize Fiberglas Otomotiv Isı Kalkanları geleneksel düz bir kılıf ile yeterince korunamayan otomotiv bileşenleri için.
SAE J2302, kılıf, boru ve bant yalıtımının radyan ısıya karşı termal etkinliğini değerlendirmek için kullanılan bir test yöntemidir. Tanımlanmış ısı kaynağı koşulları altında, koruyucu malzeme olan ve olmayan standart bir test gövdesinin yüzey sıcaklığını karşılaştırır.
Bu ayrım önemlidir çünkü bir malzemenin nominal sıcaklık kapasitesi ile radyan ısının bir kablo tesisatına ulaşmasını azaltma yeteneği aynı özellik değildir.
SAE J2302 veya başka bir müşteriye özel termal testin gerekli olduğu OEM projeleri için, ilgili kılıf yapısı belirtilen test koşulları altında değerlendirilmelidir. Bir tedarikçi, genel bir malzeme sıcaklık derecesinin otomatik olarak araca özel bir termal gereksinime uygunluğu gösterdiğini varsaymamalıdır.
Faydalı bir RFQ, gerekli kılıf çapından daha fazla bilgi içerir. Aşağıdaki mühendislik verileri, termal koruma sisteminin daha doğru bir şekilde değerlendirilmesini sağlar.
Tesisat dış çapını veya boyut aralığını, korunan uzunluğu ve daha büyük konektörleri, terminalleri, dal noktalarını veya klipsleri belirtin.
Tesisatın bir egzoz manifoldu, turboşarj, katalitik konvertör, EGR borusu, şanzıman veya başka bir ısı kaynağının yakınında olup olmadığını belirleyin.
Mümkünse bilinen ısı kaynağı sıcaklığını, ortam sıcaklığını ve gerekli maksimum tesisat sıcaklığını sağlayın.
Isı kaynağı ile korunan tesisat arasındaki minimum mesafeyi belirtin. Açıklık, radyan ısı kalkanı performansında önemli bir faktör olabilir.
Kılıfın konektörler takılmadan önce mi takılabileceğini yoksa bitmiş bir tesisatın etrafına mı takılması gerektiğini belirtin.
Kılıf, gereksiz sertlik veya montaj sorunları yaratmadan tesisat yönlendirmesine ve bükülme yarıçapına uyum sağlamalıdır.
Aşınma direnci, titreşim, kenar dayanıklılığı, bağlantı elemanı tutma veya ek fiziksel koruma gereksinimlerini belirleyin.
Motor sıvıları, yol kirlenmesi, su veya araç montajı ile ilgili diğer çevresel koşullarla potansiyel teması belirtin.
Projenin başında geçerli müşteri spesifikasyonlarını, termal test yöntemlerini, malzeme gereksinimlerini ve dokümantasyon gereksinimlerini dahil edin.
Otomotiv termal koruma bileşenleri genellikle standart endüstriyel kılıflardan daha fazla özelleştirme gerektirir. Tesisatın tanımlanmış bir montaj konumu, kısıtlı açıklığı, birden fazla dal noktası veya montaj hattında sabit bir kurulum süreci olabilir.
BSTFLEX, müşteri çizimlerinden, boyutlarından veya fiziksel numunelerinden termal koruma bileşenleri üretebilir. Tasarıma bağlı olarak, özelleştirme şunları içerebilir:
Her otomotiv kablo demeti için belirtilmesi gereken evrensel bir kılıf yoktur. Baskın termal problemle başlayın.
Yakındaki bir egzoz bileşeninden yoğun radyant ısı geliyorsa, alüminize yansıtıcı bir yapı genellikle değerlendirilmesi gereken ilk teknolojidir.
Kablo demeti genel olarak yüksek ortam sıcaklığına maruz kalıyorsa veya dayanıklı bir tekstil bariyeri gerektiriyorsa, fiberglas, silikon kaplı fiberglas, bazalt, silika veya çok katmanlı bir yapı daha uygun olabilir.
Kablo demeti halihazırda monte edilmişse, sarmal, cırt cırtlı, çıtçıtlı veya kendiliğinden kapanan bir kılıf, elektrik bileşenlerinin bağlantısını kesmekten kaçınmanızı sağlayabilir.
Geometri büyük konektörler, branşmanlar veya düzensiz bölümler içeriyorsa, özel şekilli bir ısı kalkanı geleneksel boru tipi bir kılıftan daha iyi koruma sağlayabilir.
Nihai yapı her zaman gerçek ısı kaynağına, gerekli sıcaklık düşüşüne, kurulum geometrisine ve OEM doğrulama gereksinimlerine göre eşleştirilmelidir.
BSTFLEX; otomotiv kabloları, hortumlar, kablolar, sıvı hatları ve egzoza yakın bileşenler için ısı koruma ürünleri üretmektedir. Mevcut teknolojiler arasında alüminize yansıtıcı kılıflar, fiberglas bazlı termal koruma, yüksek sıcaklık tekstil kılıfları, çıkarılabilir sarmal yapılar ve özel şekilli otomotiv ısı kalkanları bulunur.
Bir OEM veya özel kablo demeti termal koruma projesi için kablo demeti boyutlarını, ısı kaynağı bilgilerini, kurulum fotoğraflarını, çizimleri ve gerekli teknik özellikleri gönderin. Bu bilgiler, kılıf yapısının ve kurulum yönteminin numune almadan önce değerlendirilmesini sağlar.
Kablo demeti ısı koruma kılıfı, egzoz manifoldları, turboşarjlar, katalitik konvertörler, şanzımanlar ve EGR sistemleri gibi yakındaki bileşenlerden gelen ısıya maruz kalmayı azaltmak için otomotiv kablolarının etrafına kurulan esnek bir termal bariyerdir.
Her uygulama için tek bir en iyi malzeme yoktur. Alüminize fiberglas özellikle radyant ısı yalıtımı için kullanışlıyken; diğer fiberglas, silikon kaplı fiberglas, bazalt, silika ve çok katmanlı yapılar farklı sıcaklık, esneklik ve çevresel maruziyet kombinasyonları için seçilebilir.
Evet. Sarmal, cırt cırtlı, çıtçıtlı ve kendiliğinden kapanan tasarımlar, büyük konektörleri boru tipi bir kılıftan geçirmeye gerek kalmadan birçok tamamlanmış kablo demetinin etrafına takılabilir.
Yansıtıcı bir alüminyum yüzey, özellikle kılıf ısı kaynağına baktığında ve uygun boşluk korunduğunda, korunan kablo demetine ulaşan radyant ısıyı azaltabilir. Sıcak bir yüzeyle doğrudan temas, farklı bir ısı transferi durumu yaratır ve ek yalıtım veya iyileştirilmiş yönlendirme gerektirebilir.
SAE J2302, tanımlanmış test koşulları altında kılıf, boru ve bant yalıtımının radyant ısıya karşı termal etkinliğini değerlendirmek için kullanılır. Genel bir malzeme sıcaklık derecesi ile karıştırılmamalıdır.
Evet. Çap, uzunluk, tekstil yapısı, yansıtıcı yüzey, yalıtım katmanları, sabitleme sistemi, kesikler, dikiş ve genel şekil, kablo demetine ve kuruluma göre özelleştirilebilir.
Faydalı bilgiler arasında kablo demeti boyutları, korunan uzunluk, konektör ve branşman geometrisi, ısı kaynağı türü ve sıcaklığı, açıklık, gerekli kablo demeti sıcaklığı, kurulum yöntemi, beklenen miktar ve geçerli OEM teknik özellikleri veya doğrulama gereksinimleri yer alır.
Yansıtıcı otomotiv kablo demeti koruması için BSTFLEX Alüminize Isı Koruyucu Kılıf serisine göz atın veya özel bir öneri için çiziminizi ve termal gereksinimlerinizi gönderin.
