Bir teknik resim üzerine sadece “alüminyum levha” yazarak bir otomotiv alüminyum ısı kalkanı belirtmek, önemli bir mühendislik kararını çözümsüz bırakır. Alüminyum alaşım derecesi, levhanın kabartma, damgalama ve şekillendirme sırasında nasıl davranacağını, ne kadar mekanik yüke dayanabileceğini ve bitmiş kalkanın çalışma ortamında ne kadar iyi hayatta kalacağını etkiler.
Şekillendirilmiş alüminyum levha uygulamaları için sıklıkla düşünülen dört derece 1050, 1100, 3003 ve 5052'dir. Bunlar üç farklı alaşım ailesine aittir ve hepsi alüminyum olduğu için birbirinin yerine kullanılabilir olarak görülmemelidir.
Isı kalkanı geliştirme için pratik soru, hangi alaşımın evrensel olarak en iyi olduğu değildir. Hangi alaşım, temper, kalınlık ve şekillendirilmiş geometri kombinasyonunun bitmiş bileşenin termal bölgesine ve üretim sürecine uygun olduğudur.

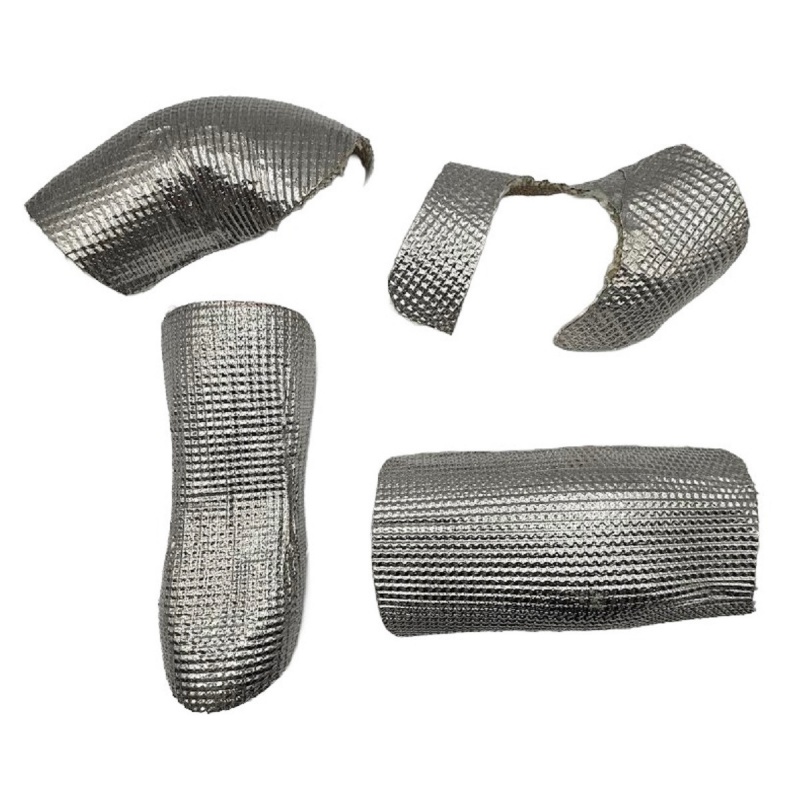

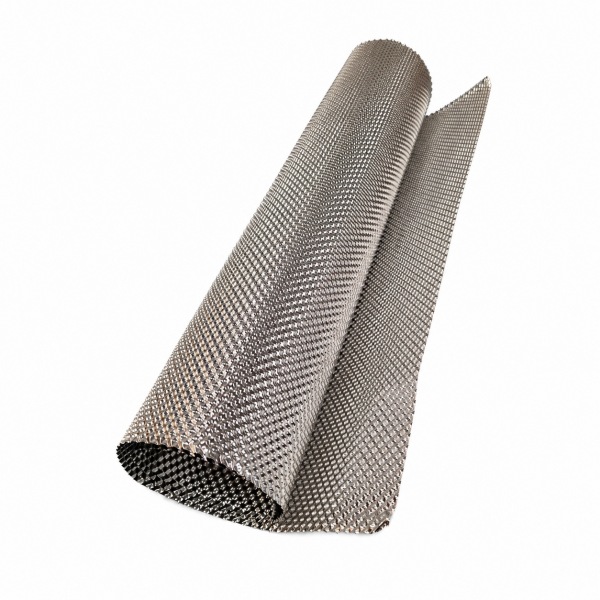

BSTFLEX şunları tedarik eder: kabartmalı alüminyum ısı kalkanı malzemesi otomotiv egzoz, motor bölmesi ve gövde altı termal koruma projeleri için. Müşteriler değerlendirme için mevcut bir teknik özellik, çizim veya uygulama bilgisi sağlayabilir.
| Alaşım | Alaşım Ailesi | Genel Karakter | Şekillendirme Yeteneği | Bağıl Mukavemet | Tipik Isı Kalkanı Seçim Nedeni |
|---|---|---|---|---|---|
| 1050 | 1xxx yüksek saflıkta alüminyum | Çok yüksek alüminyum içeriği | Mükemmel | Düşük | Derin şekillendirme, hafif kalkanlama ve yüksek mukavemetin öncelikli olmadığı uygulamalar |
| 1100 | 1xxx ticari saf alüminyum | Yüksek işlenebilirliğe sahip genel amaçlı levha | Mükemmel | Düşük | Kolay üretim gerektiren şekillendirilmiş ve kabartmalı kalkanlar |
| 3003 | 3xxx alüminyum-manganez | Dengeli mukavemet ve şekillendirilebilirlik | Çok iyi | Orta | Yüksek mukavemetli bir alaşıma geçmeden daha fazla sertlik gerektiren otomotiv kalkanları |
| 5052 | 5xxx alüminyum-magnezyum | Daha yüksek mukavemetli korozyona dayanıklı levha | İyi | Daha yüksek | Mekanik açıdan daha zorlu veya aşındırıcı araç ortamları |
Tablo, genel alaşım davranışını tanımlar. Gerçek mekanik özellikler temper, levha kalınlığı ve işleme geçmişine büyük ölçüde bağlıdır. Aynı alaşımın O-temperli bir levhası ve H-temperli bir levhası, damgalama sırasında ve bitmiş parçada farklı davranabilir.
Sert bir otomotiv ısı kalkanının aynı anda yerine getirmesi gereken iki görevi vardır. Isıl yönetime katkıda bulunurken aynı zamanda üretilmiş bir metal bileşen gibi davranmalıdır.
Bu, malzemenin araca ulaşmadan önce birkaç işlemden geçmesi gerekebileceği anlamına gelir:
Kolay şekillenen bir alaşım, karmaşık geometriler için cazip olabilir ancak daha az mekanik dayanım sunabilir. Başka bir alaşım ise önemli ölçüde daha fazla dayanım sağlayabilir ancak farklı kalıplama, bükme yarıçapları veya şekillendirme koşulları gerektirebilir.
Bu nedenle, alüminyum ısı kalkanı malzemesi yalnızca genel bir sıcaklık gereksiniminden seçilmek yerine bileşen tasarımının bir parçası olarak belirlenmelidir.
1050, yüksek saflıktaki alüminyumun 1xxx ailesine aittir. Yaklaşık yüzde 99,5 oranında minimum alüminyum içerir ve mükemmel işlenebilirliği, korozyon direnci ve yüksek ısıl ve elektriksel iletkenliği ile bilinir.
Üretim açısından, ısı kalkanları için en kullanışlı özelliği kolayca şekillendirilebilmesidir. Bu, ince bir alüminyum levhanın kabartılması, bükülmesi veya nispeten karmaşık bir şekle getirilmesi gerektiğinde ve yüksek yapısal dayanım birincil tasarım gereksinimi olmadığında 1050'yi dikkate almaya değer kılar.
Temel ödünleşim mekanik dayanımla ilgilidir. Isı kalkanının önemli mekanik yükleri taşıması veya ciddi deformasyona direnmesi gerektiğinde yüksek saflıktaki alüminyum alaşımları seçilmez.
Bir bileşen daha fazla sertlik veya dayanıklılık gerektiriyorsa, tasarımcı farklı bir temper değerlendirebilir, kabartmalı geometriyi değiştirebilir, bileşen kesitini modifiye edebilir veya 3003 ya da 5052 gibi bir alaşıma geçebilir.
1100, ticari olarak saf başka bir 1xxx serisi alüminyumdur ve en az yaklaşık yüzde 99 alüminyum içerir. 1050 gibi, mükemmel şekillendirilebilirlik sağlar ve levha ürünlerinde yaygın olarak bulunur.
Isı kalkanı üretimi için 1100, parça kapsamlı şekillendirme gerektirdiğinde ve daha fazla alaşımlı sınıflarla ilişkili mekanik dayanımı gerektirmediğinde caziptir.
Bu nedenle 1050 ve 1100, malzeme seçim sürecinde benzer bir alanı işgal eder. Aralarındaki karar, ısı kalkanı işlevindeki dramatik bir farktan ziyade genellikle müşteri spesifikasyonları, bölgesel bulunabilirlik, gerekli standart, mevcut kalıplar ve tedarik zinciri gereksinimlerinden etkilenir.
Birçok otomotiv ısı kalkanı projesi için 1050 ve 1100 benzer bir tasarım alanını işgal edebilir çünkü her ikisi de güçlü şekillendirme özelliklerine sahip yüksek alüminyum içerikli 1xxx alaşımlarıdır.
1050 daha yüksek minimum alüminyum saflığına sahipken, 1100 biraz daha fazla alaşım katkısı içerir. Pratik önem, bitmiş bileşen spesifikasyonuna bağlıdır.
Bu nedenle bir alıcı, iki sınıf kağıt üzerinde benzer göründüğü için 1050'den 1100'e veya 1100'den 1050'ye geçmekten kaçınmalıdır. Parçanın halihazırda onaylı bir çizimi veya OEM malzeme spesifikasyonu varsa, bir alternatif teknik olarak doğrulanmadıkça belirtilen sınıf korunmalıdır.
3003, ticari olarak saf alüminyumdan uzaklaşarak alüminyum-manganez 3xxx ailesine geçiş yapar. Manganez, temel alaşım katkısıdır ve 3003'e 1xxx serisi kalitelerden daha fazla güç kazandırırken, kullanışlı şekillendirilebilirlik ve korozyon direncini korumasını sağlar.
Bu denge, 3003'ü otomotiv ısı kalkanları için özellikle ilgi çekici kılar.
Şekillendirilmiş bir kalkan, genellikle kolay preslenmekten daha fazlasına ihtiyaç duyar. Ayrıca geniş bir yüzeyde geometrisini koruyacak, taşıma hasarına karşı direnç gösterecek ve montajdan sonra sabit kalacak kadar rijitliğe ihtiyaç duyabilir. 3003, yüksek oranda şekillendirilebilir saf alüminyum ile daha güçlü 5xxx ailesi arasında pratik bir orta yol sunar.
Otomotiv malzeme seçimi sıklıkla tavizler içerir.
Çok yumuşak ve yüksek oranda şekillendirilebilir bir sacın preslenmesi kolay olabilir ancak istenen bileşen rijitliğini elde etmek için ek geometri gerektirebilir. Daha güçlü bir alaşım sağlamlığı artırabilir ancak zorlu şekillendirme işlemlerini daha az toleranslı hale getirebilir.
3003, ticari olarak saf 1xxx kalitelerinden daha fazla mekanik güç sağlarken birçok geleneksel sac şekillendirme işlemi için uygun kaldığından kullanışlıdır.
Alaşıma henüz karar vermemiş OEM alıcıları için 3003, uygulamanın hem şekillendirme esnekliği hem de orta düzeyde yapısal performans gerektirdiği durumlarda değerlendirilmeye değer kalitelerden biridir.
5052, alüminyum-magnezyum 5xxx serisine aittir. 1050, 1100 ve 3003 ile karşılaştırıldığında, malzeme seçimini daha yüksek mekanik güce ve zorlu hizmet dayanıklılığına doğru kaydırır.
Magnezyum katkısı, performanstaki bu değişimin büyük bir kısmından sorumludur. 5052, yaygın olarak kullanılan ısıl işlem görmeyen alüminyum sac alaşımları arasında hem korozyon direnci hem de gücü ile geniş çapta değer görmektedir.
Otomotiv ısı kalkanları için bu özellikler, bir panelin daha zorlu mekanik veya çevresel çalışma koşullarına maruz kaldığı durumlarda faydalı olabilir.
Hayır. Daha yüksek güç, otomatik olarak daha iyi ısı kalkanı malzemesi anlamına gelmez.
Çok karmaşık bir bileşen kapsamlı derin çekme gerektiriyorsa, daha yumuşak ve yüksek saflıkta bir alaşımın üretilmesi daha kolay olabilir. Kalkan büyük ancak hafif yüklü ise, ek güç çok az fayda sağlarken malzeme maliyetini veya şekillendirme zorluğunu artırabilir.
Doğru soru, bitmiş bileşenin 5052 tarafından sağlanan ek güce ve korozyon performansına gerçekten ihtiyaç duyup duymadığıdır.
Bu karşılaştırma büyük ölçüde maksimum şekillendirme esnekliği ile ek mekanik güç arasında bir seçimdir.
1050, yüksek saflığın ve kolay deformasyonun arzu edildiği yerlerde çekicidir. 3003, manganez ekler ve iyi üretim özelliklerini korurken daha güçlü bir sac sağlar.
Derin şekillendirme gereksinimleri olan nispeten basit bir radyant bariyer için 1050 yeterli olabilir. Daha fazla doğal panel gücü gerektiren daha büyük preslenmiş bir kalkan için 3003 daha uygun bir denge sunabilir.
Fark, 3003 ile 5052 karşılaştırıldığında daha belirgin hale gelir.
3003, orta düzeyde güce ve iyi şekillendirilebilirliğe sahip genel amaçlı bir alüminyum-manganez alaşımıdır. 5052, özellikle iyi korozyon direncine sahip daha güçlü bir alüminyum-magnezyum alaşımıdır.
Tipik bir seçim mantığı şöyledir:
Bu, mühendislik doğrulamasının yerini tutmaz. Temper, kalınlık ve bitmiş parça geometrisi kritik önemini korur.
Bir alüminyum ısı kalkanı RFQ'sundaki en önemli detaylardan biri sıklıkla göz ardı edilir: temper.
Yaygın alüminyum levha durumları şu gibi tanımlamaları içerebilir:
Bu tanımlamalar, alüminyumun nasıl işlendiğini açıklar ve mekanik özellikleri ile şekillendirme davranışını etkiler.
Örneğin, zorlu şekillendirme işlemleri için yumuşak tavlanmış bir durum seçilebilirken, işlenerek sertleştirilmiş bir durum daha yüksek bitmiş levha mukavemeti sağlayabilir.
Bu nedenle faydalı bir şartname şundan daha fazlasını belirtmelidir:
“3003 alüminyum, 0,5 mm.”
Eksiksiz bir gereksinim, bileşen halihazırda belirli bir malzeme durumu etrafında tasarlandığında alaşımı ve temperi birlikte tanımlamalıdır.
Baz alaşım, panel sertliğinin tek kaynağı değildir.

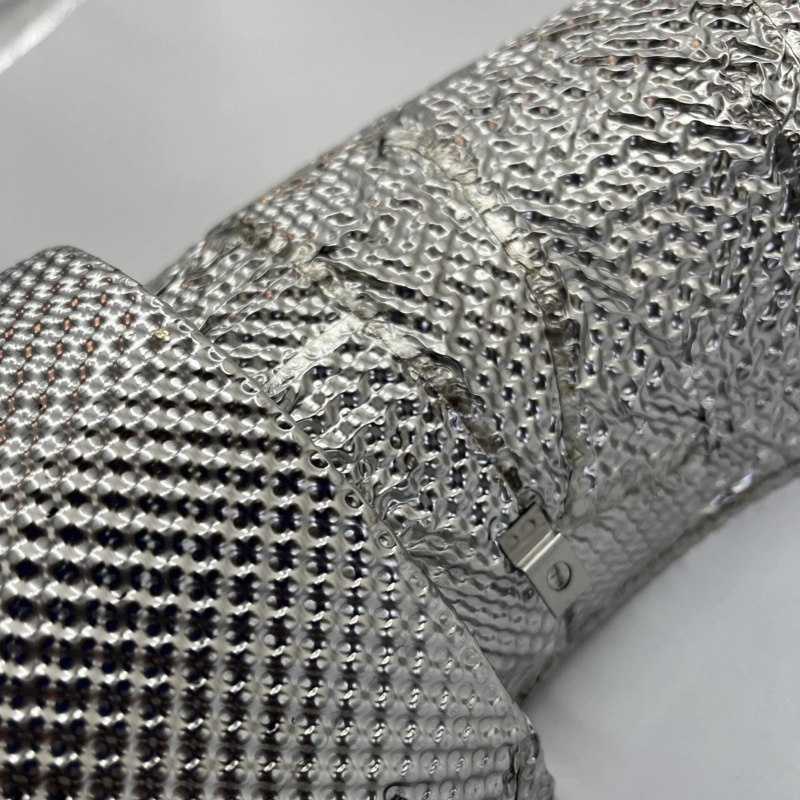

BSTFLEX kabartmalı alüminyum ısı bariyeri levhasıince alüminyumun yapısal kararlılığını artırmak için şekillendirilmiş yüzey geometrisi kullanır.
Sonuç olarak, mühendisler üç değişkeni birlikte değerlendirmelidir:
| Değişken | Etkilediği Şey |
|---|---|
| Alaşım | Baz mukavemet, şekillendirilebilirlik, korozyon davranışı ve üretim tepkisi |
| Temper | Sertlik, mukavemet ve şekillendirme kabiliyeti |
| Kabartma geometrisi | Panel sertliği, boyutsal kararlılık ve titreşime tepki |
Bir değişkeni değiştirmek, diğerleri için gereksinimi etkileyebilir. Bu nedenle bir ısı kalkanı sadece alaşım numarasına göre optimize edilmemelidir.
Motor bölmesi radyant bariyerleri için, bileşen geometrisine ve sertlik gereksinimine bağlı olarak 1050, 1100 ve 3003 aday olabilir.
Derin şekillendirilmiş bir parça, yüksek şekillendirilebilirliğe sahip bir kaliteden faydalanabilir. Daha fazla şekil kararlılığı gerektiren geniş bir panel, 3003 veya işlenerek sertleştirilmiş bir temperi haklı çıkarabilir.
Mekanik dayanıklılık veya korozyona maruz kalma durumu daha zorlu olduğunda 5052 değerlendirilebilir.
Araç altı kalkanları ısıdan daha fazlasıyla karşılaşır. Ayrıca su, yol kirleticileri, titreşim ve döküntülerle de karşılaşabilirler.
Bu nedenle mühendisler, korumalı bir motor bölmesi bariyerine kıyasla korozyon direnci ve mekanik kararlılığa genellikle daha fazla önem verirler.
3003, birçok araç altı tasarımı için faydalı bir mukavemet-şekillendirilebilirlik dengesi sunabilir. Daha yüksek mukavemet ve çevresel dayanıklılık öncelikli olduğunda 5052 cazip hale gelir.
Termal bölgenin seçilen alüminyum yapının pratik sınırlarını aştığı durumlarda, çözüm sadece daha güçlü bir alüminyum alaşımı seçmek olmamalıdır. Mühendis bunun yerine kalkan aralığını, çoklu katmanları veya paslanmaz çelik ısı kalkanı malzemesigibi başka bir metali değerlendirmelidir.
Alüminyumun egzoz manifoldu yakınında uygun olup olmadığı; gerçek termal ortama, ısı kaynağından uzaklığa, hava akışına ve kalkan mimarisine bağlıdır.
Sadece alaşım derecesi bu soruya cevap veremez.
5052 gibi daha güçlü bir alüminyum, malzemeyi otomatik olarak bir alüminyum kalkan düzeneğinin tolere edebileceğinden daha yüksek bir termal koşul için uygun hale getirmez. Mekanik dayanım ve termal uygunluk farklı mühendislik konularıdır.
Zorlu egzoz tarafı konumları için paslanmaz çelik veya aşırı sistemlerde,Inconel 625 ısı kalkanı malzemesidaha uygun olabilir.
Erime noktası, çevrimiçi ısı kalkanı karşılaştırmalarında bazen sanki bir çalışma sıcaklığı derecesiymiş gibi kullanılır. Mühendislik ürünü bir araç parçası için bu yaklaşım eksiktir.
Bir metalin mekanik özellikleri, oksidasyon davranışı veya boyutsal kararlılığı uygulama için kabul edilemez hale gelmeden önce erimesi gerekmez.
Otomotiv ısı kalkanı seçimi bunun yerine şunları dikkate almalıdır:
Bu nedenle, sadece erime sıcaklığına dayalı bir alaşım karşılaştırması hatalı bir malzeme kararına yol açabilir.
Sac kalınlığını artırmak mekanik dayanımı ve sertliği artırır, ancak aynı zamanda parça ağırlığını ve hammadde tüketimini de artırır.
Bir otomotiv ısı kalkanı; alaşım seçimi, temper, kabartma ve şekillendirilmiş parça geometrisinin bir kombinasyonu yoluyla yapısal kararlılığa ulaşabilir.
Bu nedenle, minimum pratik kalınlık, ilgisiz bir ısı kalkanından kopyalanmak yerine tamamlanmış parça tasarımı ve doğrulama gereksinimlerinden belirlenmelidir.
Yeni bir OEM veya yedek parça projesi için aşağıdaki bilgilerin mümkün olduğunca çoğunu sağlayın:
| RFQ Öğesi | Örnek Bilgi |
|---|---|
| Uygulama | Motor bölmesi, egzoz tüneli, katalitik konvertör, susturucu veya gövde altı |
| Alaşım | 1050, 1100, 3003, 5052 veya tedarikçi önerisi |
| Temper | O, H14, H24, H32 veya teknik resim gereksinimi |
| Kalınlık | Belirtilen nominal kalınlık |
| Yüzey | Düz veya kabartmalı |
| Kabartma Deseni | Mevcut desen, çizim, numune veya gerekli tasarım |
| Tedarik Biçimi | Levha, rulo, boş parça veya bitmiş parça |
| Boyutlar | Genişlik, uzunluk ve bileşen boyutları |
| İleri İşleme | Presleme, bükme, çekme, delme veya kırpma |
| Miktar | Prototip gereksinimi ve yıllık üretim hacmi |
Bazen, ancak ikame işlemi yalnızca alaşım isimlerine bakılarak yapılmamalıdır.
1050'den 1100'e geçiş nispeten küçük görünebilirken, 1050'den 5052'ye geçiş mukavemet ve şekillendirme özelliklerinde çok daha büyük bir değişimi temsil eder. İki malzeme aynı termal işlevi görebilse bile, presleme işlemi farklı parametrelere ihtiyaç duyabilir.
Bir ikameyi onaylamadan önce şunları gözden geçirin:
Her alıcı tamamlanmış bir malzeme spesifikasyonu ile başlamaz. Prototip ve özel ısı kalkanı projeleri için başlangıç noktası mevcut bir parça, bir çizim veya sadece bir montaj sorunu olabilir.
Bu durumda şunları sağlayın:
Bu bilgiler, malzeme seçiminin kalınlık ve kabartma yapısı ile birlikte değerlendirilmesini sağlar.
BSTFLEX kabartmalı alüminyum termal bariyer malzemesi otomotiv ve endüstriyel termal yönetim uygulamaları için üretmektedir.
Projeler; alaşım, temper, kalınlık, levha boyutları ve kabartmalı yapı gibi değişkenlerin bitmiş uygulamaya göre değerlendirildiği müşteri çizimlerine, numunelerine ve malzeme spesifikasyonlarına göre geliştirilebilir.
Farklı bir metal ailesi gerektiren termal bölgeler için müşteriler ayrıca kabartmalı paslanmaz çelik ısı kalkanı malzemesini veya Alloy 625 Inconel ısı kalkanı malzemesi.
1050, 1100, 3003 ve 5052, otomotiv ısı kalkanı levhası için düşünülebilecek alüminyum kaliteleri arasındadır. Doğru alaşım; gerekli şekillendirme kabiliyetine, mekanik dayanıma, korozyon direncine, bileşen geometrisine ve çalışma ortamına bağlıdır.
1050, mükemmel şekillendirilebilirlik ve yüksek alüminyum saflığının önemli olduğu ve bileşenin yüksek mekanik dayanım gerektirmediği hafif şekillendirilmiş termal bariyerler için uygun olabilir.
1100, mükemmel şekillendirilebilirliğe sahip ticari olarak saf bir 1xxx serisi alüminyumdur. 3003 manganez içerir ve iyi şekillendirme kabiliyetini korurken daha yüksek mekanik dayanım sunar. Bu, 3003'ü daha fazla rijitlik gerektiren kalkanlar için kullanışlı hale getirebilir.
3003, şekillendirilebilirlik ve orta düzeyde dayanımın faydalı bir dengesini sağlar. 5052 daha yüksek dayanım ve güçlü korozyon direnci sunar. Daha iyi malzeme, yalnızca alaşım dayanımına değil, bitmiş bileşene ve ortama bağlıdır.
5052, daha fazla mekanik dayanıklılık veya korozyon direnci gerektiren alüminyum ısı kalkanı uygulamaları için düşünülebilir. Belirli bir egzoz konumu için uygunluğu hala termal maruziyete, hava boşluğuna, kalkan mimarisine ve doğrulama gereksinimlerine bağlıdır.
Mutlaka değil. Daha yüksek mekanik dayanım, tek başına daha yüksek bir izin verilen servis sıcaklığı oluşturmaz. Termal maruziyet, alaşımın sıcaklıktaki davranışı, bileşen geometrisi ve kalkan aralığı ayrı ayrı değerlendirilmelidir.
Temper; levha sertliğini, dayanımını ve şekillendirilebilirliğini etkiler. Aynı alüminyum alaşımından yapılan ancak farklı temperlerde tedarik edilen iki levha, kabartma, bükme ve derin çekme sırasında farklı davranabilir.
Evet. Projeler çizimlere, numunelere veya uygulama gereksinimlerine göre geliştirilebilir. Alıcılar, belirtildiğinde tercih edilen alaşım ve temperi, kalınlık, boyutlar, kabartma gereksinimleri ve beklenen üretim miktarı ile birlikte sağlamalıdır.
Dört alaşım, düşükten yükseğe basit bir ilerlemeden ziyade farklı öncelikleri temsil eder.
1050 yüksek saflık ve mükemmel şekillendirme kabiliyeti öncelikli olduğunda güçlü bir adaydır.
1100 yaygın olarak kullanılan ticari saf alüminyum levha olarak benzer avantajlar sağlar.
3003 ısı kalkanının şekillendirilebilirlik ve mekanik dayanım arasında daha iyi bir dengeye ihtiyaç duyduğu durumlarda kullanışlıdır.
5052 daha yüksek dayanım ve zorlu çevresel dayanıklılığa doğru ilerler.
Nihai şartname; alaşım, temper, kalınlık, kabartma geometrisi ve bileşen tasarımını birleştirmelidir. OEM projeleri için, alüminyum ısı kalkanı yapısının tek başına bir levha kalitesi olarak değil, eksiksiz bir bileşen olarak değerlendirilebilmesi için çiziminizi, numunenizi, çalışma ortamınızı ve miktarınızı BSTFLEX'e gönderin.
