Yapıştır ve kullan ısı kalkanı, malzemenin doğrudan bir panele veya başka bir uygun yüzeye yapıştırılmasını sağlayan, basınca duyarlı yapışkan destekli esnek bir termal bariyerdir. Otomotiv uygulamalarında bu yapı, egzoz bileşenlerinin, turboşarjların, katalitik konvertörlerin, şanzıman sistemlerinin veya diğer sıcak bileşenlerin araç gövdesi veya hassas ekipman yakınında radyant ısı oluşturduğu yerlerde yaygın olarak kullanılır.
Yapışkan desteğin sağladığı kolaylık, her kendinden yapışkanlı ısı kalkanının her sıcak noktaya monte edilebileceği anlamına gelmez. Yansıtıcı yüzey, yalıtım katmanı, yapıştırıcı ve montaj yüzeyinin her biri farklı koşullar altında çalışır. Bu nedenle başarılı bir seçim; kalkanın nereye monte edildiğine, yapıştırılan yüzeyin ne kadar ısındığına, ısı kaynağından ne kadar boşluk olduğuna ve parçanın etrafındaki mekanik ortama bağlıdır.
BSTFLEX çeşitli ısı bariyeri malzemeleri ve yapışkan destekli ısı kalkanları tedarik etmektedir; bunlar arasında otomotiv ve endüstriyel termal yönetim için fiberglas, silika ve ince yansıtıcı yapılar bulunur.
Bir yapıştır ve kullan ısı kalkanı normalde üç işlevsel öğeyi birleştirir:
Bu tasarım, sert preslenmiş metal bir ısı kalkanından farklıdır. Sert bir kalkan normalde braketler veya bağlantı elemanları ile monte edilir ve kasıtlı olarak bir hava boşluğu oluşturabilir. Yapışkan destekli bir ısı kalkanı ise doğrudan korunan yüzeye yapıştırılır, bu da onu montaj alanının sınırlı olduğu veya hafif, şekil alabilen bir bariyerin gerekli olduğu yerlerde kullanışlı kılar.
Ayrıca egzoz sargısından veya egzoz yalıtımından da farklıdır. Bir yapıştır ve kullan ısı bariyeri, genellikle sıcak egzoz borusunun etrafına doğrudan sarılmak yerine, yakındaki bir ısı kaynağından korunması gereken bileşenin üzerine monte edilir.
En iyi uygulamalar, radyant ısının yakındaki bir panele ulaştığı ancak kalkanın kendisinin uygun bir yüzeye yapıştırılabildiği yerlerdir. Tipik otomotiv konumları şunları içerir.

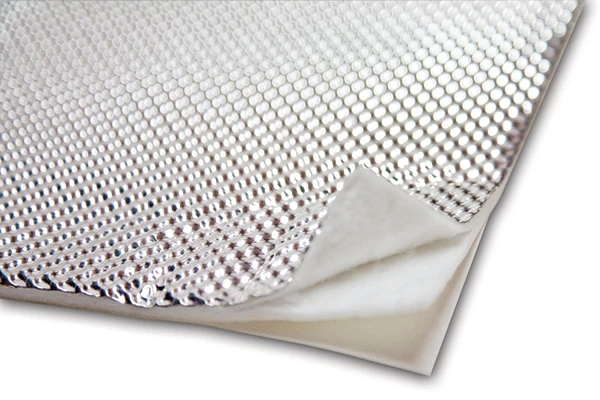

Bir güvenlik duvarı; egzoz manifoldlarından, turboşarjlardan, iniş borularından veya motor bileşenlerinden önemli miktarda radyant ısı alabilir. Yapışkan destekli bir ısı kalkanı, yolcu bölmesine veya yakındaki bileşenlere ulaşan radyant ısıyı azaltmak için güvenlik duvarının uygun bir tarafına uygulanabilir.
Malzemeyi belirlemeden önce, güvenlik duvarının hangi tarafının kalkanı alacağını, ısı kaynağından olan mesafeyi ve montaj yüzeyinin gerçek sıcaklığını belirleyin.

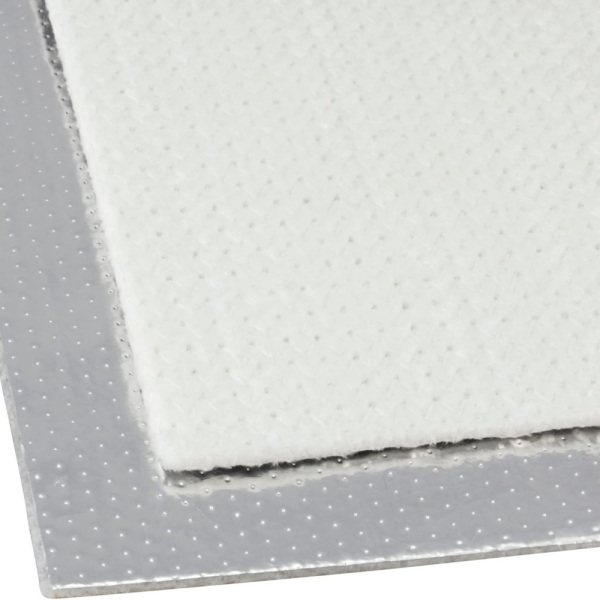

Egzoz boruları, katalitik konvertörler ve şanzıman bileşenleri, şanzıman tüneli çevresinde yoğun bir termal bölge oluşturabilir. Esnek bir yapıştır ve kullan ısı kalkanı, tünelin şeklini bazı sert levha malzemelerden daha kolay takip edebilir.
Bununla birlikte, bir aracın alt kısmı su, yol kalıntıları, titreşim ve hava akışına da maruz kalabilir. Bu nedenle, bu konumda yapıştırıcı seçimi ve kenar tutuculuğu özellikle önemli hale gelir.

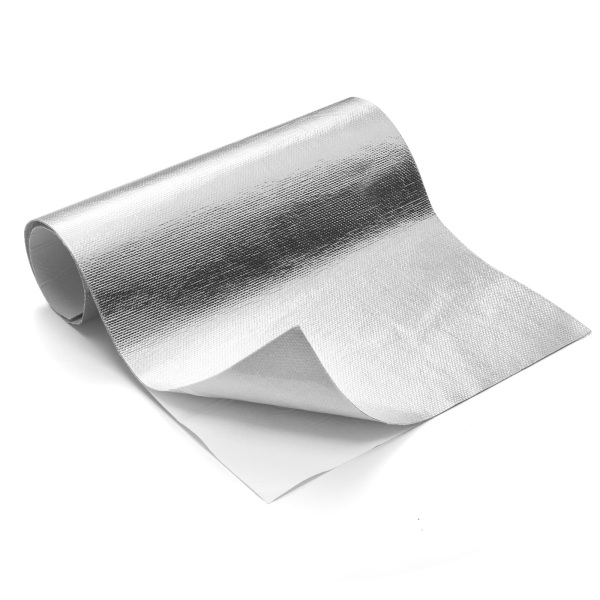

Egzoz sistemlerinin, susturucuların, katalitik konvertörlerin veya diğer sıcak bileşenlerin üzerinde konumlandırılan taban sacları bir diğer yaygın uygulamadır. Amaç normalde kabine doğru ısı transferini sınırlamak veya sıcaklığa duyarlı kaplamaları ve iç bileşenleri korumaktır.
Açıkta kalan araç altı montajları için, bir ısı kalkanını sadece sıcaklık değerine göre seçmeyin. Yapıştırıcının, kenarların ve dış yansıtıcı katmanın beklenen mekanik ve çevresel maruziyete uygun olup olmadığını kontrol edin.
İnce yapışkan destekli yansıtıcı levhalar, radyant ısının kaput altı panellerini, bölmeleri, hava kutularını, emiş alanlarını veya diğer yerel sıcak bölgeleri etkilediği yerlerde kullanışlıdır.

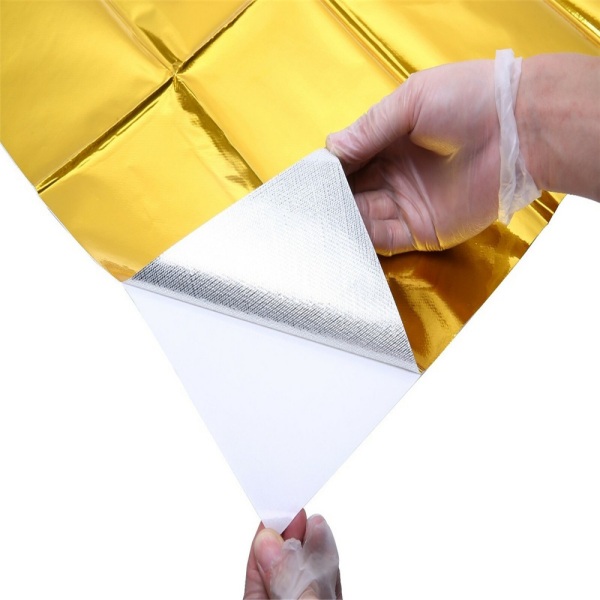

İnce bir yansıtıcı yapının tercih edildiği kompakt motor bölmesi uygulamaları için BSTFLEX, bir yapışkan destekli altın ısı yansıtıcı levha sunar. Malzeme, uygun şekilde hazırlanmış yüzeylere montaj için yansıtıcı bir altın yüz, fiberglas takviye ve basınca duyarlı yapıştırıcı kullanır.
Egzoz hattı bir yakıt deposuna, yakıt hücresine veya bitişik gövde paneline yakın geçtiğinde, radyant ısı maruziyetini azaltmak için korunan yüzeye yapışkanlı bir ısı bariyeri monte edilebilir.
Yakıt sistemi uygulamaları; montaj konumu, yapıştırıcı uyumluluğu, sıvı maruziyeti ve mekanik tutuculuğa özel dikkat gerektirir. Isı kalkanı; incelemeye, drenaja, yakıt hatlarına, montaj donanımına veya servis erişimine engel olmamalıdır.
Egzoz manifoldlarından, turboşarjlardan ve diğer sıcak taraf bileşenlerinden gelen radyant ısı, yakındaki emiş sistemi yüzeylerini ısıtabilir. Hafif bir yansıtıcı levha, radyant ısı yükünü azaltmanın amaçlandığı uygun hava kutusu panellerinde veya çevreleyen bariyerlerde kullanılabilir.
Yüksek sıcaklıklı bir yansıtıcı yüzeyin varlığı, yapışkan destekli bir bariyeri her ısı kaynağına doğrudan montaj için uygun kılmaz.
Bir yapıştır ve kullan ısı kalkanı, egzoz manifoldu, turboşarj muhafazası, katalitik konvertör veya egzoz borusuna otomatik olarak doğrudan uygulanmamalıdır. Bu bileşenler, yakındaki bir gövde panelinde ölçülen sıcaklıktan önemli ölçüde farklı sıcaklıklar oluşturabilir.
Amaç egzoz bileşeninin kendisini yalıtmaksa, şurayı inceleyin egzoz ısı kalkanı yalıtımı, panel montajlı yapışkan bariyerin doğrudan egzoz yalıtımı ile değiştirilebilir olduğunu varsaymak yerine egzoz sargıları veya bileşene özel yalıtım kullanın.
En yaygın teknik özellik hatalarından biri, yansıtıcı yüzeyin veya fiber alt katmanın sıcaklık kapasitesine bakıp yapışkanın da aynı sıcaklık değerine sahip olduğunu varsaymaktır.
Genellikle sahip değildir.
Bir ısı kalkanı düzeneği, farklı çalışma sınırlarına sahip birkaç malzeme içerebilir:
| Isı kalkanının parçası | Değerlendirilmesi gerekenler |
|---|---|
| Yansıtıcı yüzey | Radyant maruziyet, oksidasyon, yüzey hasarı ve ısı kaynağına göre yönelim |
| Fiberglas veya silika alt katman | Fiber sıcaklık kapasitesi, kalınlık ve yapısal bütünlük |
| Laminasyon sistemi | Sıcaklık döngüsü ve katmanlar arası bağ kararlılığı |
| Basınca duyarlı yapışkan | Gerçek bağ hattı sıcaklığı, alt katman uyumluluğu ve uzun süreli yapışma |
| Korunan panel | Yüzey sıcaklığı, kaplama durumu, temizlik ve mekanik ortam |
Bu nedenle yapışkan için önemli olan teknik özellik, birkaç santimetre uzaktaki egzoz borusunun sıcaklığı değil, bağ hattındaki beklenen sıcaklıktır.
Yapışkan destekli bir ısı kalkanı seçmeden önce aşağıdaki koşulları değerlendirin.
Malzemenin gerçekten yapıştırılacağı yüzeyin maksimum sürekli ve tepe sıcaklığını belirleyin. Bu değerin yerine egzoz gazı sıcaklığını, manifold sıcaklığını veya yansıtıcı yüzey değerini koymayın.
Beklenen montaj yüzeyi sıcaklığı yapışkan sınırına yakınsa veya üzerindeyse, açıklığı artırmayı, farklı bir ısı kalkanı yapısı kullanmayı veya mekanik tutuculuk eklemeyi düşünün.
Basınca duyarlı yapışkanlar boyalı çelik, çıplak alüminyum, paslanmaz çelik, kompozitler, plastikler ve dokulu kaplamalar üzerinde farklı davranabilir. Yüzeyin durumu, malzemesi kadar önemlidir.
Yağ, silikon kalıntısı, toz, korozyon, nem veya gevşek boya, yapışkanın kendisi çalışma sıcaklığı için teknik olarak uygun olsa bile yapışmayı azaltabilir.
Düz veya hafif kavisli yüzeyler genellikle daha geniş bir sürekli yapışma alanı sağlar. Keskin bükümler, derin kanallar ve karmaşık eğriler, yapışkan arayüzünde stres yaratabilir ve kenar kalkması riskini artırabilir.
Karmaşık geometriler için, ayırıcı astarı çıkarmadan önce malzemeyi test ederek yerleştirin. Özel kesim veya kalıpla kesilmiş parçalar, montaj sırasında büyük bir dikdörtgen tabakayı kesmekten daha tekrarlanabilir bir kurulum sağlayabilir.
Otomotiv uygulamaları nadiren statiktir. Motor titreşimi, yol etkisi ve aktarma organı hareketi, binlerce termal döngü boyunca yapışkanlı bir ısı kalkanının kenarlarına yük bindirebilir.
Şiddetli titreşim alanlarında, uygun olan yerlerde yuvarlatılmış köşeleri, korumalı ön kenarları, kenar sızdırmazlığını veya ek mekanik tutuculuğu düşünün.
Kaput altı bir kurulum ile açıkta kalan bir gövde altı kurulumu çok farklı hizmet ortamlarına sahiptir. Yol sıçraması, yağ buharı, soğutma sıvısı, yakıt kirliliği ve temizlik kimyasalları uzun süreli yapışmayı etkileyebilir.
Bu maruziyetler beklendiğinde, yapışkan performansını sadece sıcaklık odaklı bir teknik özellik olarak ele almak yerine, malzeme seçimi sırasında bunları tanımlayın.
Alt katman, seçim sürecinin bir diğer önemli parçasıdır.
Genel otomotiv ve endüstriyel radyant ısı yalıtımı için, bir yapışkan destekli alüminyum ısı kalkanı matı yansıtıcı bir alüminyum yüzey, fiberglas katman ve kendinden yapışkanlı bir destek sağlar.
Bu tür bir yapı; motor bölmeleri, araç panelleri ve esnek, kesilip uygulanabilir bir montajın gerekli olduğu diğer yerler için düşünülebilir.

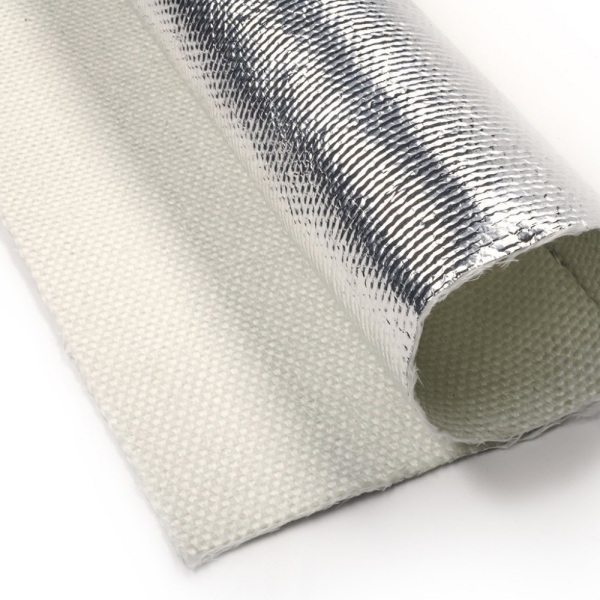

Silika alt katmanın tercih edildiği durumlarda, BSTFLEX bir yapışkan destekli alüminyum silika ısı kalkanı bariyeri. Ürün, alüminize yansıtıcı bir yüzeyi dokuma silika ve yapışkan destekli bir yapı ile birleştirir.
Silika ve fiberglas ürünler, yalnızca en yüksek elyaf sıcaklık değerine göre seçilmemelidir. Yapıştırıcı ve laminat yapısı dahil olmak üzere, tamamen monte edilmiş düzenek, gerçek servis sıcaklığı için uygun kalmalıdır.
Alanın sınırlı olduğu ve daha ince bir yansıtıcı katmanın istendiği durumlarda, yapışkan destekli altın ısı yansıtıcı levha kaput altı panelleri, güvenlik duvarları, bölmeler ve lokalize radyant ısı bölgeleri için düşünülebilir.
Bu yapı, daha kalın bir fiberglas veya silika yalıtım matından farklıdır. Bu nedenle malzeme seçimi, sadece görünüme göre değil, uygulamaya göre başlamalıdır.
Yansıtıcı ısı bariyerleri öncelikle radyant ısıyı yönetir ve montaj geometrisi performanslarını güçlü bir şekilde etkiler. Genel olarak, yansıtıcı bir yüzey, ısı kaynağına baktığında ve doğrudan o kaynağa bastırılmadığında en etkili şekilde çalışır.
Gerekli açıklık tek bir evrensel sayıya indirgenemez çünkü ısı kaynağı sıcaklığı, hava akışı, kalkan yapısı, maruz kalma süresi ve korunan tarafın sıcaklığı gibi faktörlerin tümü önemlidir.
Bir OEM veya endüstriyel proje için, montajın bir sistem olarak değerlendirilebilmesi adına sıcak bileşen ile ısı kalkanı arasındaki mevcut minimum mesafeyi sağlayın.
Yapışma kaybı her zaman kusurlu bir yapıştırıcıdan kaynaklanmaz. Yaygın nedenler şunlardır:
Bu nedenle yapışkan seçimi, montaj sırasında sonradan akla gelen bir şey değil, ısı kalkanı şartnamesinin bir parçası olmalıdır.
| Seçim faktörü | Yapıştır ve uygula ısı kalkanı | Mekanik olarak monte edilen kalkan |
|---|---|---|
| Montaj | Basınca duyarlı yapışkan | Bağlantı elemanları, klipsler, braketler veya destek ayakları |
| Alan gereksinimi | Montaj alanının sınırlı olduğu yerlerde kullanışlıdır | Kasıtlı olarak hava boşluğu oluşturabilir |
| Karmaşık şekiller | Esnek malzemeler birçok panele uyum sağlayabilir | Şekillendirilmiş geometri veya tasarlanmış montaj noktaları gerektirir |
| Temel seçim endişesi | Yapışkan sıcaklığı ve yüzey durumu | Montaj geometrisi, açıklık ve bağlantı elemanı dayanıklılığı |
Hiçbir tasarım evrensel olarak daha iyi değildir. Doğru yapı; paketleme alanı, ısı akısı, sıcaklık, montaj yüzeyi, dayanıklılık gereksinimleri ve üretim yöntemine bağlıdır.
Bir otomotiv, ekipman veya endüstriyel proje için, "yüksek sıcaklık yapışkanlı ısı kalkanı" talebinden daha fazlasını sağlayın. Faydalı bir RFQ şunları içermelidir:
Özel projeler için, BSTFLEX levha malzemesinin yanı sıra boyuta göre kesilmiş ve kalıpla kesilmiş ısı bariyeri gereksinimlerini inceleyebilir. Ziyaret edin: Termal ve Isı Kalkanı Bariyeri ürün yelpazesi mevcut malzeme yapılarını karşılaştırmak için.
Otomatik olarak hayır. Çoğu yapışkan destekli panel bariyeri, doğrudan egzoz borusu yalıtımı görevi görmekten ziyade yakındaki bir yüzeyi korumayı amaçlar. Herhangi bir doğrudan temaslı uygulamadan önce ürün yapısını ve yapışma hattı sıcaklığını doğrulayın.
Hayır. Yansıtıcı yüzey, fiber alt katman, laminat ve basınca duyarlı yapıştırıcı farklı sıcaklık limitlerine sahip olabilir. Yapıştırıcı, montaj yüzeyinin gerçek sıcaklığına göre seçilmelidir.
Bazı yapılar taban sacları ve diğer gövde altı panelleri için düşünülebilir, ancak yol sıçraması, kir, titreşim, hava akışı, aşınma ve açıkta kalan kenarlar değerlendirilmelidir. Zorlu ortamlar kenar koruması veya mekanik sabitleme gerektirebilir.
Yansıtıcı radyant ısı bariyeri yapıları için yansıtıcı yüzey normalde radyant ısı kaynağına doğru yönlendirilir. Her zaman belirli malzeme için kurulum gereksinimini doğrulayın.
Evet. Özel levha boyutları, kesilmiş parçalar ve kalıpla kesilmiş ısı bariyeri bileşenleri; teknik resimler, şablonlar ve üretim gereksinimlerine göre incelenebilir. Malzeme seçimi, yapıştırıcı yapısı ve dönüştürme yöntemi her proje için ayrı ayrı onaylanır.
Yapıştır ve yapıştır tipi bir ısı kalkanı, sadece yapıştırıcı kolaylığına göre değil, eksiksiz bir termal montaj olarak seçilmelidir. Isı kaynağından ve kurulum geometrisinden başlayın, montaj yüzeyindeki sıcaklığı belirleyin, ortamı değerlendirin ve ardından yansıtıcı malzemeyi, termal alt katmanı ve yapıştırıcı yapısını seçin.
BSTFLEX şunları tedarik eder: yapışkan destekli alüminyum fiberglas ısı kalkanı matları, yapışkan destekli alüminyum silika ısı bariyerleri, altın rengi ısı yansıtıcı levhalar ve diğer otomotiv ısı bariyeri malzemeleri.
Yapıyı seçme konusunda yardıma mı ihtiyacınız var? Kurulum yerini, ısı kaynağı sıcaklığını, montaj yüzeyi sıcaklığını, boşluğu, boyutları ve gerekli miktarı iletişim sayfamız üzerinden malzeme incelemesi ve fiyat teklifi için gönderin.
