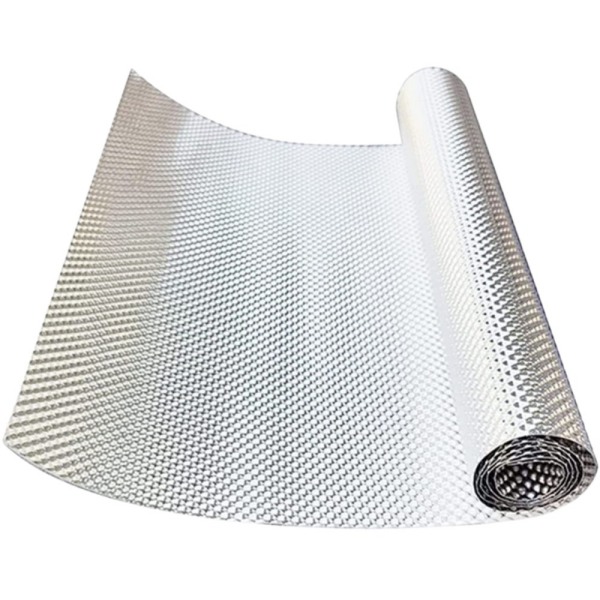

Kabartmalı Paslanmaz Çelik Isı Kalkanı Levhaları İçin Kalınlık Seçimi Nasıl Yapılır?

Kabartmalı paslanmaz çelik ısı kalkanı levhası için doğru kalınlığı seçmek, ısı kalkanı tasarımı ve imalatında en önemli kararlardan biridir. Kalınlık, rijitliği, ağırlığı, şekillendirilebilirliği, titreşim direncini, montaj stabilitesini ve gerçek egzoz ısısı ortamlarında uzun vadeli dayanıklılığı etkiler. Çok ince bir levha, bazı uygulamalar için yeterli yapısal stabilite sağlamayabilirken, çok kalın bir levha gereksiz ağırlık ekleyebilir veya dar yerleşimlerde şekillendirme esnekliğini azaltabilir.

BSTFLEX'te, Kabartmalı Paslanmaz Çelik Isı Yalıtım Levhası Egzoz ısı kalkanları, turbo ısı bariyerleri, katalitik konvertör kalkanları, susturucu kalkanları, motor bölmesi bariyerleri ve alt gövde termal koruması için yaygın olarak kullanılır. En çok satan kalınlıklar şunlardır: 0,1 mm , 0,15 mm , Ve 0,2 mm Bu ürünler, otomotiv ve endüstriyel ısı kalkanı imalatında sıkça karşılaşılan birçok ihtiyacı karşılamaktadır.

Isı Kalkanı Performansında Kalınlığın Önemi

Kalınlık sadece boyutsal bir detay değildir. Isı kalkanı malzemesinin kesme, katlama, presleme, şekillendirme, montaj ve uzun süreli kullanım sırasında nasıl davrandığını doğrudan etkiler. Otomotiv ve egzoz uygulamalarında, bir ısı kalkanı levhası genellikle titreşime, tekrarlanan termal döngülere, hava akışına ve montaj gerilimine karşı direnç göstermeli ve aynı zamanda ısı kaynağının etrafındaki amaçlanan geometriyi korumalıdır.

Kabartmalı paslanmaz çelik levhanın kalınlığı seçilirken, karar yalnızca malzeme maliyetine değil, uygulamanın tüm ortamına göre verilmelidir. Doğru kalınlık, performans, üretim verimliliği ve kullanım ömrü arasında denge kurmaya yardımcı olur.

Kalınlığın Etkilediği Şeyler

1. Katılık

Daha kalın levhalar genellikle daha fazla yapısal sağlamlık sağlar. Bu, ısı kalkanının daha geniş bir alanda şeklini koruması, titreşime direnmesi veya egzoz bileşenlerinin yakınında daha istikrarlı bir hava boşluğu sağlaması gerektiğinde faydalıdır.

2. Şekillendirilebilirlik

Daha ince sac levhalar, özellikle kompakt veya daha karmaşık tasarımlar için kesilmesi, katlanması ve şekillendirilmesi genellikle daha kolaydır. Parçanın dar kıvrımlar veya karmaşık şekillendirme gerektirmesi durumunda, daha ince bir kalınlık daha pratik olabilir.

3. Ağırlık

Daha ince paslanmaz çelik levhalar, parçanın toplam ağırlığını azaltmaya yardımcı olur. Bu, performans, yarış veya ağırlığa duyarlı otomotiv uygulamalarında önemli olabilir.

4. Dayanıklılık

Bazı durumlarda, daha kalın kabartmalı levha, daha büyük kalkanlar veya daha zorlu montaj alanları için daha iyi dayanıklılık sağlar. Bununla birlikte, doğru cevap her zaman en kalın seçeneği seçmek değildir. En iyi seçim, parçanın nasıl üretileceğine ve kullanılacağına bağlıdır.

5. Kurulum Kararlılığı

Isı kalkanı egzoz boruları, turboşarjlar, katalitik konvertörler veya susturucuların yakınına monte edildiğinde, montaj stabilitesi önemlidir. Kalınlık, kalkanın montajdan sonra ve tekrarlanan ısıtma ve soğutma döngüleri sırasında deformasyona ne kadar iyi direneceğine katkıda bulunur.

Kabartma İşleminin Kalınlık Kararını Değiştirmesinin Sebebi

Kabartma işlemi, yüzey yapısı ekleyerek sac levhanın sertliğini artırır. Bu, kabartmalı paslanmaz çelik bir sacın, aynı kalınlıktaki düz bir sac levhaya göre genellikle daha iyi sertlik sağlayabileceği anlamına gelir. Bu nedenle, kalınlık seçimi tek başına değerlendirilmemelidir. Desen tasarımı ve kabartma derinliği de nihai parçanın davranışını etkiler.

Eğer levha etkili bir kabartma deseni kullanıyorsa, bazı uygulamalarda daha ince bir malzeme yine de yeterli rijitliği sağlayabilir. Parça büyükse, yüksek oranda dış etkenlere maruz kalıyorsa veya daha güçlü boyutsal stabiliteye ihtiyaç duyuyorsa, daha kalın bir seçenek yine de daha iyi bir tercih olabilir. BSTFLEX destekler özel kabartmalı paslanmaz çelik levha Farklı proje gereksinimleri için mevcut çok sayıda kabartma kalıbı seçeneğiyle üretim.

0,1 mm, 0,15 mm ve 0,2 mm Arasında Nasıl Seçim Yapılır?

Kalınlık seçiminde en pratik yöntem, sacı uygulama ortamına, parça boyutuna, şekillendirme yöntemine ve performans hedefine uygun hale getirmektir.

0,1 mm Kabartmalı Paslanmaz Çelik Isı Kalkanı Levhası

0,1 mm Genellikle daha düşük ağırlık ve daha kolay şekillendirmenin öncelikli olduğu durumlarda tercih edilir. Daha hafif ısı kalkanı yapıları, daha esnek imalat gereksinimleri ve parçanın en yüksek düzeyde rijitlik gerektirmediği uygulamalar için uygundur.

0.1 mm'yi seçmenin tipik nedenleri:

• Daha kolay kesme ve şekillendirme ihtiyacı
• Ağırlığa duyarlı uygulamalar
• Daha sıkı şekillendirme gereksinimlerine sahip kompakt parçalar
• Kabartma işleminin daha kalın sac kullanmaya gerek kalmadan yeterli sertliği sağlamaya yardımcı olduğu projeler.

Bu kalınlık genellikle daha küçük boyutlu bariyerler, hafif koruma düzenekleri ve maksimum yapısal dayanıklılıktan ziyade esnekliğin daha önemli olduğu seçilmiş özel uygulamalar için pratiktir.

0,15 mm Kabartmalı Paslanmaz Çelik Isı Kalkanı Levhası

0,15 mm Genellikle genel ısı kalkanı imalatı için en dengeli seçenektir. Rijitlik, şekillendirilebilirlik, dayanıklılık ve yönetilebilir ağırlığın pratik bir kombinasyonunu sunar. Birçok egzoz ısı kalkanı projesi için bu kalınlık güçlü bir orta yol seçeneğidir.

0,15 mm'yi seçmenin tipik nedenleri:

• Dengeli şekillendirme ve rijitlik ihtiyacı
• Genel amaçlı egzoz ve alt gövde ısı kalkanı imalatı
• 0,1 mm'den daha yüksek stabilite gerektiren, ancak daha kalın bir levhaya geçmeyi gerektirmeyen projeler.
• Özel olarak üretilmiş ısı kalkanı parçaları için çok yönlü kullanım.

Birçok orijinal ekipman üreticisi (OEM) tarzı ve satış sonrası uygulama için 0,15 mm pratik ve verimli bir seçimdir.

0,2 mm Kabartmalı Paslanmaz Çelik Isı Kalkanı Levhası

0,2 mm Daha fazla rijitlik ve yapısal stabilite gerektiğinde genellikle tercih edilir. Daha büyük kalkanlar, daha fazla titreşime maruz kalan uygulamalar veya zaman içinde şeklini daha agresif bir şekilde koruması gereken parçalar için kullanışlıdır.

0,2 mm'yi tercih etmenin tipik nedenleri:

• Daha yüksek rijitliğe ihtiyaç
• Daha büyük kalkan boyutları
• Egzoz ısı kaynaklarının yakınında daha zorlu hizmet
• Uzun süreli şekil korumasının yüksek öncelikli olduğu uygulamalar

Bu kalınlık, daha ince seçeneklere kıyasla ek ağırlığı ve azalan esnekliği kabul edilebilir bulduğu takdirde, daha güçlü yapısal koruma kalkanı tasarımları için tercih edilebilir.

Kalınlık Seçim Tablosu

Kalınlık Seçmeden Önce Sorulması Gereken Sorular

0,1 mm, 0,15 mm ve 0,2 mm arasında karar vermeden önce şu soruları sormak faydalı olacaktır:

• Kalkan alanı ne kadar büyük?
• Kalkan ısı kaynağına ne kadar yakın?
• Kalkan düz mü, katlanmış mı, damgalanmış mı yoksa derin bir şekilde mi şekillendirilecek?
• Parça ne kadar titreşime maruz kalacak?
• Düşük kilo öncelikli mi?
• Projenin zaman içinde daha güçlü bir şekil korumasına ihtiyacı var mı?
• Hangi kabartma deseni kullanılacak?

Bu sorular, daha hafif şekillendirilebilirlik mi yoksa daha güçlü rijitlik mi tercih edilmesi gerektiğine karar vermeye yardımcı olur.

Uygulama Alanına Göre Kalınlık

Egzoz Borusu Isı Kalkanları

Egzoz borusu koruma kalkanları için kalınlık, parça boyutuna, montaj şekline ve titreşime maruz kalma durumuna göre seçilmelidir. Daha küçük kalkanlar daha ince malzemeyle iyi sonuç verebilirken, daha büyük veya daha fazla maruz kalan kalkanlar daha güçlü bir levhaya ihtiyaç duyabilir.

Turbo Isı Bariyerleri

Turbo uygulamalarında genellikle daha yüksek ısı ve daha dar montaj alanları söz konusudur. Kalınlık seçimi hem ısı yoğunluğunu hem de şekillendirilmiş imalat ihtiyacını dikkate almalıdır. Bazı çok yüksek sıcaklık ortamlarında, daha yüksek kaliteli bir alaşım çözümü, örneğin, Alaşım 625 Inconel Isı Kalkanı Bu da daha uygun olabilir.

Katalitik Konvertör Koruma Kalkanları

Katalitik konvertör koruması genellikle iyi şekil koruma özelliğine sahip, sağlam ve dayanıklı bir bariyer gerektirir. Kalınlık, koruyucu kalkanın boyutuna ve montaj yapısına uygun olmalıdır.

Yangın Duvarı ve Alt Gövde Isı Bariyerleri

Yangın duvarı panelleri veya alt gövde koruma kalkanları gibi daha geniş yüzey alanları için rijitlik ve panel stabilitesi daha önemli hale gelir. Geometriye ve destek yapısına bağlı olarak, genellikle dengeli veya daha güçlü bir kalınlık tercih edilir.

Kalınlık ve Özel İmalat

Kalınlık da üretim planına uygun olmalıdır. Eğer levha sadece kesilip malzeme olarak tedarik edilecekse, karar, levhanın damgalanması, katlanması veya nihai parçalara dönüştürülmesi gereken bir projeden farklı olabilir. BSTFLEX, çizimlere, örneklere, boyutlara veya uygulama gereksinimlerine dayalı olarak kabartmalı paslanmaz çelik ısı bariyer levhaları için özel geliştirme desteği sunmaktadır.

Bizim Kabartmalı Paslanmaz Çelik Isı Yalıtım Levhası Hem sac levha tedariği hem de özel imalat ısı kalkanı projeleri için mevcuttur ve farklı sertlik ve şekillendirilebilirlik hedeflerini desteklemek üzere birden fazla kabartma kalıbı seçeneği sunulmaktadır.

Kalınlık Seçiminde Sık Yapılan Hatalar

• Titreşim ve şekil koruma özelliklerini dikkate almadan, yalnızca maliyeti düşürmek amacıyla en ince sac levhayı seçmek.
• Şekillendirme zorluğunu ve ek ağırlığı dikkate almadan en kalın levhayı seçmek
• Kabartma deseninin sertlik üzerindeki etkisini göz ardı etmek
• Kalkanın gerçek boyutunu ve montaj yöntemini dikkate almadan kalınlık seçmek.
• Belirli uygulama alanını değerlendirmeden genel bir malzeme kuralı kullanmak

Kabartmalı paslanmaz çelik ısı kalkanı levhaları için en uygun kalınlık, sertlik, şekillendirilebilirlik, ağırlık, uygulama ortamı ve uzun vadeli hizmet gereksinimleri arasındaki dengeye bağlıdır. Birçok projede, 0,1 mm , 0,15 mm , Ve 0,2 mm Her birinin belirgin bir rolü var. Daha ince sac, daha hafif veya daha karmaşık şekilli parçalar için daha uygun olabilirken, daha kalın sac daha güçlü yapılar ve daha büyük kalkanlar için daha uygun olabilir.

Egzoz, turbo, katalitik konvertör, motor bölmesi duvarı veya alt gövde ısı kalkanı imalatı için malzeme seçiyorsanız, BSTFLEX doğru malzemeyi önermenize yardımcı olabilir. paslanmaz çelik ısı bariyer levhası Kalınlık, parça tasarımınıza, kabartma desenine ve uygulama gereksinimlerinize bağlıdır.

SSS

Kabartmalı paslanmaz çelik ısı kalkanı levhaları için en çok yönlü kalınlık hangisidir?

Birçok uygulama için 0,15 mm, sertlik, şekillendirilebilirlik ve yönetilebilir ağırlık arasında dengeli bir kombinasyon sunduğu için pratik bir orta yol seçeneğidir.

0.1 mm kalınlığı ne zaman seçmeliyim?

0,1 mm kalınlık, genellikle projenin daha kolay şekillendirme, daha düşük ağırlık ve yalnızca daha kalın malzeme yerine kabartmalı desen tasarımı yoluyla yeterli sertlik gerektirmesi durumunda uygundur.

0,2 mm kalınlığı ne zaman seçmeliyim?

Kalkanın daha fazla rijitliğe, daha güçlü şekil korumasına veya daha büyük veya daha zorlu uygulamalarda daha iyi yapısal stabiliteye ihtiyaç duyduğu durumlarda genellikle 0,2 mm kalınlık seçilir.

Kabartma işlemi daha kalın malzeme ihtiyacını azaltır mı?

Bazı durumlarda evet. Kabartma işlemi sertliği artırır, bu nedenle kabartmalı bir levha, aynı kalınlıktaki düz bir levhaya göre daha iyi rijitlik sağlayabilir. Nihai seçim yine de uygulamaya ve parça tasarımına bağlıdır.

BSTFLEX, özel ısı kalkanı imalatı için doğru kalınlığı önerebilir mi?

Evet. BSTFLEX, uygulama yeri, parça boyutu, kabartma deseni, şekillendirme yöntemi ve performans hedefine bağlı olarak uygun bir kalınlık önerebilir.
