Güvenlik Duvarı Isı Kalkanı: Malzemeler, Kapsam ve Özel Panel Tasarımı

Oct 03, 2026


Motor bölmesi ısı kalkanı, panele ve arkasındaki alana ulaşan ısıyı azaltmak için motor bölmesi bölmesi duvarına takılan bir termal bariyerdir. Görevi sadece mümkün olan en büyük yüzeyi kaplamak değildir. Faydalı kapsama alanı, ısı kaynağına maruz kalan alandır; ayrıca, tamamlanmış parça, contaların, kontrollerin, bağlantı noktalarının ve servis noktalarının amaçlandığı gibi çalışmasını sağlamalıdır.

Yangın duvarı nadiren tek tip bir kurulum koşulu sunar. Bir yağmur oluğunun arkasındaki bölüm, üst bölmeden farklı bir işlem gerektirebilir. Kablo geçişi kontrollü bir açıklığa ihtiyaç duyar ve çıkarılabilir erişim plakası çıkarılabilir kalmalıdır. Bu ayrıntılar, yangın duvarı yalıtım malzemesi seçilmeden önce işaretlenmelidir.

BSTFLEX tedarikleriısı bariyer levhaları ve paspaslarıOtomotiv termal koruması için. Özel bir motor bölmesi ısı kalkanı için başlangıç ​​noktası, bir kaplama çizimi ve çalışma gereksinimidir; bunu malzeme yapısı ve bağlantı yönteminin seçimi takip eder.


Güvenlik Duvarı Kapsama Haritası Oluşturun

Motor tarafındaki bir fotoğrafı veya çizimi kullanarak bölme duvarını termal bölgelere ve açık kalması gereken alanlara ayırın. Yakındaki sıcak bileşenlerin konumunu da aynı görünüme ekleyin. Sadece gövde panelinin bir çizimi, kalkanın bir bölümünün neden diğerinden daha fazla dikkat gerektirdiğini göstermez.

Egzozla Temas Eden Alanlar

Egzoz manifolduna, turboşarj türbin gövdesine veya egzoz borusuna bakan kısımları belirleyin. Göreceli konumlarını ve çalışma sırasında beklenen en küçük ayrımı kaydedin. Yerleşimi, yalnızca her şey soğuk ve hareketsizken değil, motorun ve egzozun izin verilen hareketiyle de kontrol edin.

Koruyucu kalkanın dış hatları, ısı kaynağıyla temas etmeden açıkta kalan bölgeyi kapsamalıdır. Alan yetersiz olduğunda, geometri veya montaj düzeni yeniden gözden geçirilmelidir. Daha yüksek fiber sıcaklık derecesi, boşluk eksikliğinin yerini tutmaz.

Kablolama, Direksiyon ve Sıvı Hattı Açıklıkları

Kablo geçiş contalarını, direksiyon kolonu körüklerini, ısıtıcı bağlantılarını, kablo kanallarını ve diğer tüm geçiş noktalarını işaretleyin. Bariyerin bu özelliklerin etrafında boşluk olması gerekir, böylece contayı yerinden oynatmaz, bir konektörü yüklemez veya hareketli bir parçayı kısıtlamaz.

Isı kalkanı kesimi, rondela veya sızdırmaz bölme bağlantısının yerini tutmaz. Benzer şekilde, hasarlı bir açıklığın üzerine yansıtıcı bir levha uzatmak, yangın duvarını onarmaz. Paneldeki ve sızdırmazlık bileşenlerindeki kusurları ayrı ayrı giderin.

Erişim Panelleri ve Bağlantı Alanları

Erişilebilir kalması gereken kapakları, bağlantı elemanlarını, tanımlama etiketlerini ve kontrol noktalarını gösterin. Ayrıca bir koruyucu kalkanın gerçekten desteklenebileceği veya yapıştırılabileceği yerleri de belirtin. Büyük, kesintisiz bir şekil çizimde basit görünebilir, ancak çevredeki ekipman kurulduktan sonra pratik olmaktan çıkar.

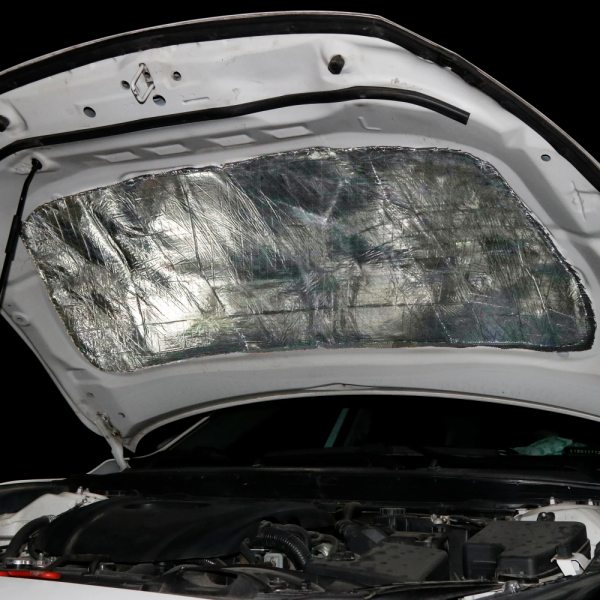

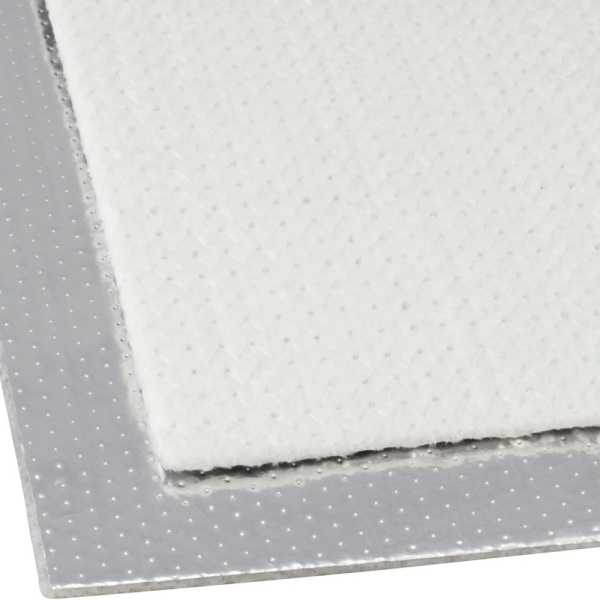

firewall heat shield

Termal korumayı güvenlik duvarı bütünlüğünden ayrı tutun.

"Yangın duvarı yalıtımı" terimi, çeşitli farklı uygulamaları tanımlayabilir. Motor tarafındaki yansıtıcı kalkan, radyasyona maruz kalmayı bölme duvarına ulaşmadan önce engeller. Kabin tarafındaki yalıtım, iç aksam içindeki ısı transferini engeller. Gürültü kontrol katmanlarının ise başka bir amacı vardır ve kendi performans özelliklerine ihtiyaç duyarlar.

Motor tarafındaki yansıtıcı yapı için, açıkta kalan yansıtıcı yüzey ışınım kaynağına bakar. Kaplama ile örtülen veya başka bir katı yüzeye bastırılan yansıtıcı bir katman aynı ışınım bariyeri işlevini sağlamaz. Motor bölmesinde kullanılmak üzere tasarlanan malzeme, otomatik olarak açıkta kalan iç kaplama olarak belirtilmemelidir.

Bu açıklamaların hiçbiri yangına dayanıklılık sınıflandırması oluşturmaz. Elyaf sıcaklığı veya yansıtma değerinden alev kontrolü, duman sızdırmazlığı veya araç gereksinimine uygunluk çıkarımı yapmayın. Ek bir yangın duvarı ısı kalkanı, orijinal bölme duvarının veya gerekli contalarının yerini almaz; herhangi bir yangın performansı gereksinimi, belirtilen montaj için ayrı bir kanıt gerektirir.

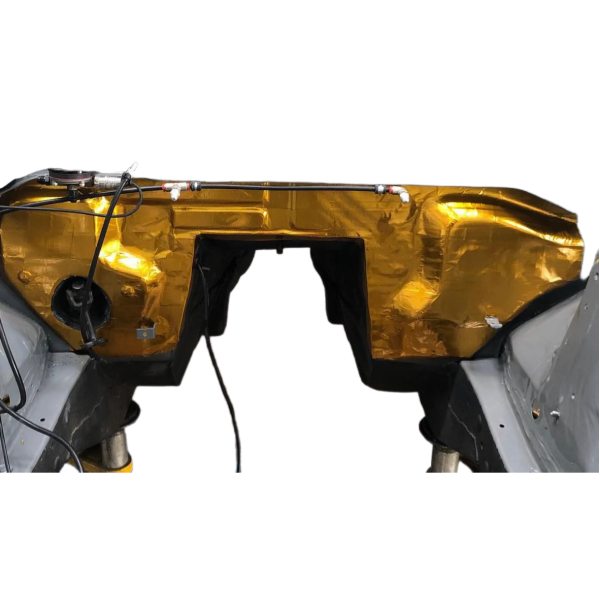

firewall heat shield

Komple Yangın Duvarı Isı Kalkanı Yapısını Seçin

Kaplama, tekstil veya yalıtım katmanını, laminasyon sistemini ve bağlantı şeklini birlikte karşılaştırın. Benzer yansıtıcı yüzeylere sahip iki malzemenin kalınlıkları, esneklikleri ve yapıştırma gereksinimleri farklı olabilir. Tedarik edilen yapının detayları için bilgi isteyin.

Yapıştırılmış Panel Bölümleri için Alüminyum Kaplamalı Fiberglas

Oyapışkanlı alüminyum fiberglas ısı kalkanı matıAlüminyum yüzey, fiberglas katman ve yapışkan destekten oluşur. Uygun bir panel üzerinde kesilerek istenilen ölçülere göre şekillendirilebilecek bölümler için başlangıç ​​seçeneği sunar.

Yangın duvarı uygulaması için, malzemenin nervürleri ve girintileri nasıl takip ettiğini, tam yapıştırıcı temasının mümkün olduğu yerleri ve bitmiş kalınlığın yakındaki parçaların etrafında yeterli boşluk bırakıp bırakmadığını doğrulayın. Onay, yalnızca fiberglas tabakasını değil, laminat ve yapıştırıcıyı da kapsamalıdır.

Silika alt tabakanın belirtildiği yerlerde alüminyum kaplı silika

Oyapışkan destekli alüminyum silika ısı kalkanı bariyeriYansıtıcı yüzeye sahip dokuma silika alt tabaka kullanır. Malzeme yapımında silika gerektiren projeler için incelenebilir.

Yüzey malzemesinin değiştirilmesi, yapıştırıcı arayüzünün izin verilen sıcaklığını otomatik olarak artırmaz. Bitmiş parçayı seçmeden önce sürekli maruz kalma, kısa süreli tepe noktaları ve yapıştırılan paneldeki koşulları belirtin.

Ayrı olarak tanımlanmış bir montaj düzeni için alüminize edilmiş aramid

BSTFLEX ayrıca şunları da sunmaktadır:alüminize aramid ısı bariyeriYangın duvarı koruması da dahil olmak üzere çeşitli uygulamalar için. Bu, her yangın duvarı bariyerinin mutlaka fiberglas veya silika kullanması gerektiği varsayımından bağımsız olarak projeye başka bir alt tabaka seçeneği sunar.

Bu yapıyı talep ederken önerilen sabitleme yöntemini ve gerekli kenar desteğini belirtin. Yapışkanlı paspaslarla aynı soyulup yapıştırılabilen arka yüzeye, laminasyon sistemine veya kurulum prosedürüne sahip olduğunu varsaymayın.

Bölgesel Kapsama İçin Altın Yansıtıcı Levha

Biryapışkanlı altın ısı yansıtıcı levhaUygun bir yangın duvarı veya bölme yüzeyinde ince bir yansıtıcı kaplama gerektiğinde düşünülebilir. Rolü, daha kalın bir yalıtım matınınkinden farklıdır.

Altın rengi, evrensel bir performans sıralaması değildir. Malzemeyi renge göre seçmek yerine, belgelenmiş yapıyı, sıcaklık sınırlarını ve montaj sonucunu karşılaştırın. Yansıtıcı yüzey sınırını, yapıştırıcı sınırından ayrı olarak doğrulayın.

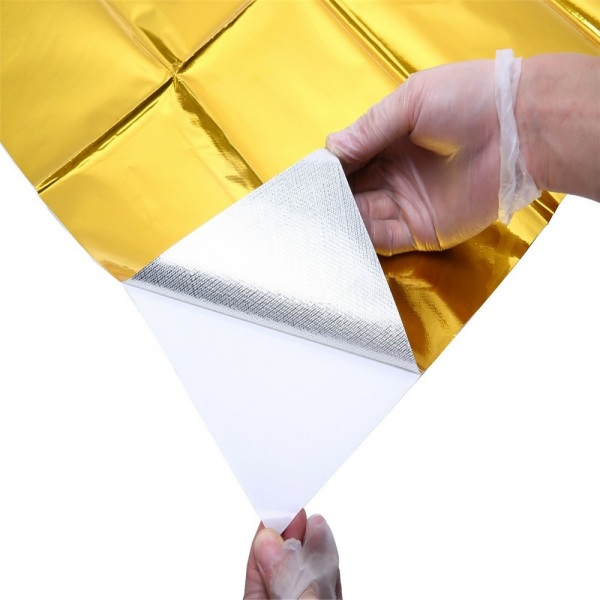

firewall heat shield

Kesim desenini sadece panelde değil, aracın etrafında da belirleyin.

Yangın duvarı yalıtım pedi, tekrarlanabilir referans noktalarından boyutlandırılmalıdır. Kritik deliklerin yerleri, düzensiz kesilmiş bir kenardan ziyade, üzerinde anlaşılmış referans noktalarından belirlenmelidir. Motor tarafının kabin tarafıyla karıştırılmaması için görüş yönü de dahil edilmelidir.

Sol direksiyonlu ve sağ direksiyonlu araçlar için farklı dış hatlar ve açıklıklar gerekebilir. Uygunluk onaylanana kadar bunları ayrı çizim konfigürasyonları olarak değerlendirin; aynalı bir şekil otomatik olarak onaylanmış ikinci bir versiyon anlamına gelmez.

Çizim detayı Tanımlamak için bilgi
Kapsama sınırı Koruma altındaki bölgeler, dış kontur ve örtülmemesi gereken alanlar.
Parça yönlendirmesi Motora bakan yüzey, montaj görünümü, araç varyantı ve çizim revizyonu.
Kesikler ve boşluklar Kablo geçiş noktalarının yerleri, servis açıklıkları, hareketli parça boşlukları ve kritik konum toleransları.
Ek özellikleri Onaylanmış sabitleme noktaları, izin verilen yapıştırma yüzeyleri ve yapıştırıcıdan arındırılması gereken alanlar.
Kesitler ve kenarlar Ayrı parçalar, onaylı dikişler veya bindirmeler, açıkta kalan kenar işlemi ve maksimum yerel kalınlık.
Denetim referansları Numunenin onaylanması ve üretim parçalarının kontrol edilmesi için kullanılan boyutlar ve uyum özellikleri.

BSTFLEXözel kalıp kesimli ısı yansıtıcı paspaslarLevha malzemeden tanımlanmış bir kontura giden bir yol sağlanır. Seçilen malzeme ve dönüştürme işlemine göre kesiklerin, dar bölümlerin ve yerel destek gereksinimlerinin uygulanabilirliği incelenir.


Şekli onaylamadan önce montaj sırasını planlayın.

Bariyerin, motor, kablo demetleri ve diğer ekipmanlar yerleştirildikten sonra mı yoksa sadece gövde paneli üzerine mi monte edileceğine karar verin. Gövde montajı sırasında uygun olan bir çerçeve, çevredeki bileşenler çıkarılmadan sonradan takılması imkansız olabilir.

Erişimin kısıtlı olduğu yerlerde, tanımlanmış bir montaj sırasına sahip ayrı bölümler düşünün. Mümkün olduğunca derzleri kritik açıklıklardan uzak tutun ve montajcıların her araçta farklı şekilde oluşturmasına izin vermek yerine, bindirmeleri belirtin. Derzlerdeki kalınlığı mevcut boşlukla karşılaştırın.

Yapıştırılan bölümler için, gerçek boya veya kaplamayı, durumunu ve yapıştırıcı arayüzündeki beklenen sıcaklığı doğrulayın. Sabitlenen bölümler için, onaylanmış bir destek düzenlemesi kullanın ve sabitleme noktalarındaki yükü değerlendirin. Ek bağlantı elemanları bir parçayı sabitleyebilir, ancak aşırı ısınmış bir yapıştırıcıyı veya dengesiz bir laminatı uygun hale getirmezler.

Ayrıntılı bağ kurma soruları şu bölümde ele alınmıştır:Kendinden yapışkanlı ısı kalkanı yapıştırıcısı seçim kılavuzuGüvenlik duvarı düzeni için ek bir gereklilik de, bariyer kurulduktan sonra contaların, bağlantı elemanlarının ve servis kapaklarının kullanılabilir durumda kalmasıdır.

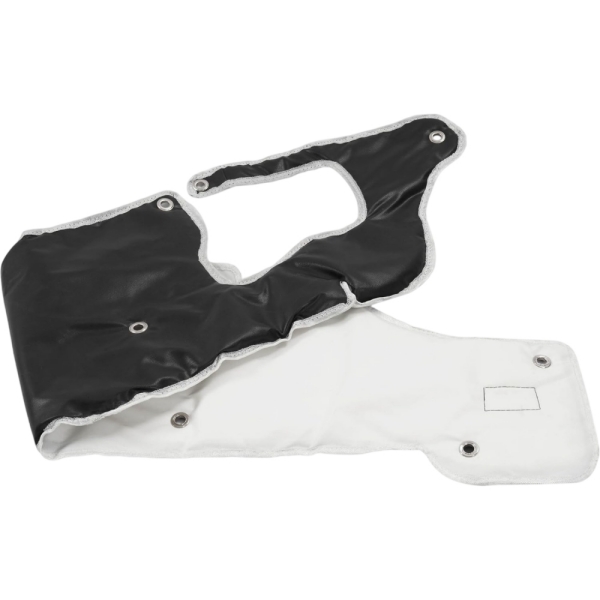

firewall heat shield

Örnek Yerleşim Planı: Sıcak Alanı Servis Alanından Ayırın

Bir tarafında aşağı doğru uzanan bir boru, ortasında bir kablo bağlantı noktası ve bunun üzerinde çıkarılabilir bir kapak bulunan bir bölme duvarını düşünün. Bu bir tasarım örneğidir, test edilmiş bir araç konfigürasyonu değildir.

Değerlendirme için kullanılan yaklaşımlardan biri, egzoza bakan özel bir bölüm, bağlantı contası etrafında kontrollü bir açıklık ve çıkarılabilir kapak için ayrı bir işlem uygulamaktır. Bu düzenleme, sıcak taraf malzemesinin ve bağlantısının, her servis özelliğine tek bir sürekli levha yapıştırmadan değerlendirilmesine olanak tanır.

Bu örnek, bölümlere ayrılmış bir kalkanın her zaman daha iyi olduğunu kanıtlamaz. Malzeme ana hatlarının, bağlantı planının ve bakım erişiminin neden birlikte geliştirilmesi gerektiğini gösterir. Hem kaplamayı hem de uyumu gerçek montajda doğrulayın.


Güvenlik Duvarı Montajını Ölçülebilir Kriterlerle Onaylayın

Teste başlamadan önce ölçüm noktalarını belirleyin. Amaca bağlı olarak, bunlar motor tarafındaki paneli, yapışkan bir yüzeyi, kabin tarafındaki bölmeyi veya bitişikteki sıcaklığa duyarlı bir bileşeni içerebilir. Bir konumun sıcaklığı, diğer tüm konumları tanımlıyormuş gibi rapor edilmemelidir.

Değişikliği değerlendirirken karşılaştırılabilir çalışma koşullarını kullanın: ortam koşulları, motor yükü, hava akışı, test süresi ve ilgili kapatma sonrası dönem. Kabin ısısının azaldığına dair belirsiz bir iddiaya güvenmek yerine, seçilen konumdaki izin verilen sıcaklığı belirtin.

Anlaşmaya varılan termal ve dayanıklılık değerlendirmesinin ardından parçayı inceleyin. Kalkma, katman ayrılması, temas izleri, hasarlı kesikler ve bağlantı noktalarındaki hareket olup olmadığını kontrol edin. Etkilenen kontrolleri çalıştırın ve erişim kapaklarının ve konektörlerin amaçlandığı gibi hala bakım yapılabildiğini doğrulayın.

Malzeme yapısı, bitmiş desen ve bağlantı özelliklerini birlikte yayınlayın. Yüzeyde, arka kısımda, kaplamada, dış hatlarda veya yakındaki egzoz konumunda yapılacak bir değişiklik, etkilenen onay koşullarının gözden geçirilmesini gerektirmelidir.


Özel Tasarım Yangın Duvarı Isı Kalkanı Siparişi

Otomotiv üreticileri, parça tedarikçileri ve ekipman üreticileri için, teklif talebi (RFQ) yalnızca yüksek sıcaklık tablosu istemek yerine kurulumu açıklamalıdır. Motor tarafı yerleşim planı, fotoğraflar, ısı kaynağının konumu, minimum çalışma mesafesi ve korunan alan için hedef sıcaklık gönderilmelidir.

Önerilen malzeme kalınlığını, montaj yüzeyi kaplamasını, bağlantı tercihini ve gerekli kesimleri ekleyin. Araç varyantlarını, servis kısıtlamalarını, numune miktarını ve beklenen üretim talebini belirtin. Çözümlenmemiş boyutları veya performans değerlerini onaylanmış özellikler olarak sunmak yerine geliştirme öğeleri olarak işaretleyin.

BSTFLEX, talebi kendi imkanlarıyla inceleyebilir.ısı bariyer malzemesi üretimi ve OEM tedarik hizmetleriSeçilen yapı ve çizim gereksinimlerine göre levhalar, kesilmiş paneller ve şekillendirilmiş ham maddeler görüşülebilir.

Malzeme incelemesi ve fiyat teklifi için güvenlik duvarı ısı kalkanı çiziminizi gönderin.Mutabakat sağlanan örnek, üretim spesifikasyonu yayınlanmadan önce kapsama alanı, kurulum ve termal performansın kontrol edilmesi için temel oluşturur.


Yangın Duvarı Isı Kalkanı Hakkında Sorular

Yangın duvarının tamamına aynı yalıtım malzemesi mi kullanılmalı?

Mutlaka değil. Öncelikle maruz kalma ve kurulum koşullarını haritalandırın. Bazı projelerde baştan sona tek bir yapı kullanılabilir; diğerlerinde ise yerel koruma veya ayrı servis bölümleri gerekebilir. Termal gereksinime göre düzenlemeyi seçin ve tamamlanmış düzeni doğrulayın.

Yansıtıcı bir ısı kalkanı, kablo deliğini kapatabilir mi?

Hayır. Kesilmiş bir profil, doğru şekilde belirtilmiş bir rondela, conta veya sızdırmaz bölme bağlantısının yerini almamalıdır. Orijinal sızdırmazlık sisteminin işlevini koruyun ve bariyeri hareket eden veya erişim gerektiren parçalardan uzak tutun.

Yangın duvarı ısı kalkanı ile yangın duvarı ses yalıtım pedi aynı şey midir?

Hayır. Açıklamalar farklı performans hedeflerine atıfta bulunmaktadır. Kombine bir uygulama, hem termal hem de akustik işlevlerinin yanı sıra, amaçlanan uygulama tarafına uygunluğu konusunda da kanıt gerektirir.

Tek bir kalıp kesimli motor bölmesi duvarı şablonu, birden fazla araç modeline uyabilir mi?

İlgili yerleşim planları kontrol edildikten sonra. Direksiyon pozisyonu, kablo demeti yönlendirmesi, ısıtma bağlantıları ve opsiyonel ekipmanlar, açıklıkları veya gerekli kapsama alanını değiştirebilir. Onaylı çizimde geçerli versiyonları tanımlayın.
