Yakıt Hattı için Yangın Koruma Kılıfı: Daha Güvenli Boru Hattı Yönlendirmesi için Silikon Kaplı Fiberglas Isı Kalkanı Kılıfı

Kısa özet: A yakıt hattı için yangın koruma kılıfı Yakıt hortumlarının sıcak egzoz parçalarına, turbo donanımına veya yüksek ısıya maruz kalan motor bölmesi bölgelerine yakın geçtiği durumlarda bu, kritik bir iyileştirmedir. ısı kalkanı yangın koruma kılıfı Otomotiv ve endüstriyel uygulamalarda ısıya maruz kalmayı azaltmak, sıçramalara karşı direnç göstermek ve daha güvenli yakıt hattı yönlendirmesini desteklemek için fiberglas üzerine silikon dış katman kullanır.

Yakıt hattı için yangın koruma kılıfı nedir?

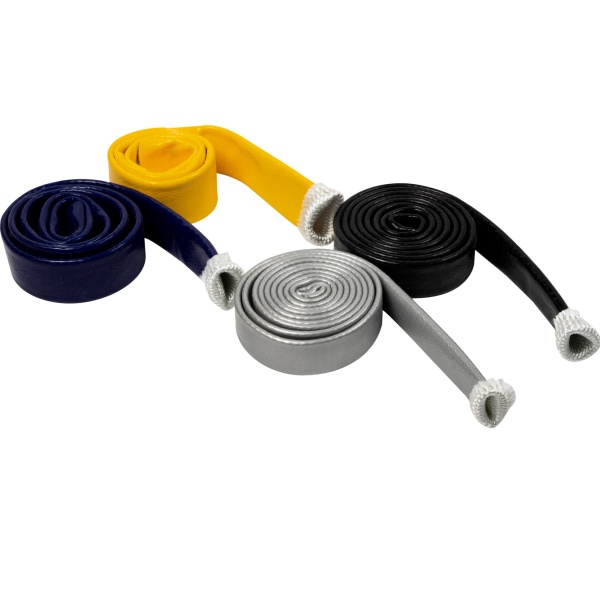

A yakıt hattı için yangın koruma kılıfı (aynı zamanda şu şekilde de adlandırılır) yangın kalkanı kılıfı , ısı kalkanı kılıfı , veya otomotiv ısı kalkanı kılıfı ( ) yakıt hortumlarının üzerine takılan, ısıya maruz kalmayı azaltmak ve anormal bir ısı olayı meydana geldiğinde alevin yayılmasını sınırlamaya yardımcı olan koruyucu boru şeklinde bir kılıftır. Genellikle yakıt hatlarının şu noktalara yakın geçtiği yerlerde kullanılır:

• Egzoz manifoldları, iniş boruları ve turboşarj gövdeleri
• Katalitik konvertörler ve diğer sıcak alt gövde bileşenleri
• Motor bölmesinde dar boşluk ve sınırlı hava akışı olan alanlar

Bu makale yakıt hortumlarına odaklanırken, aynı yapı başka amaçlarla da kullanılmaktadır. tel ısı kalkanı kılıfı Yüksek ısıya maruz kalan bölgelerdeki kablo demetleri ve kablo kanalları için.

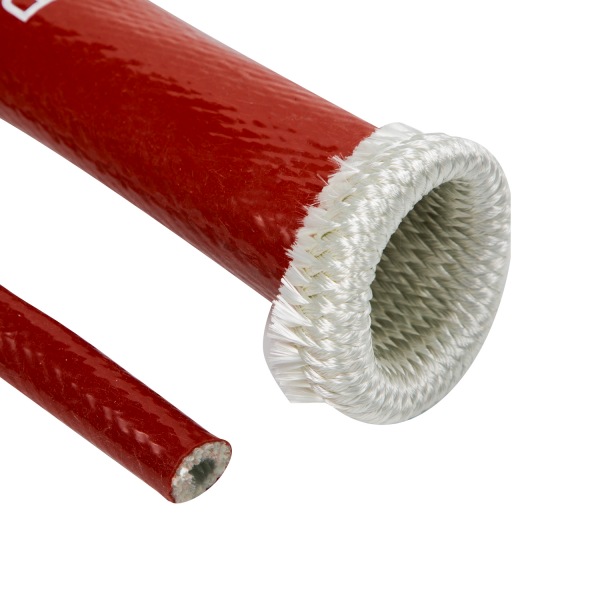

Malzeme yapısı: silikon + fiberglas (neden işe yarıyor)

Bu ısı kalkanı yangın koruma kılıfı Şunlarla oluşturulmuştur:

• Dış katman: Yüksek ısıya maruz kalmaya ve sıçramalara ve hava koşullarına karşı dayanıklı olacak şekilde tasarlanmış silikon kauçuk kaplama.
• İç katman: Isı yalıtım yapısı ve mekanik bütünlük sağlayan fiberglas örgü.

Gerçek dünya koşullarında, termal koruma titreşime, termal döngüye ve aşınma noktalarına dayanmalıdır. Bu nedenle, doğru boyutlandırma ve uygun bağlantı, malzemenin kendisi kadar önemlidir. Yakıt hattınız egzoz bileşenlerine yakın geçiyorsa, ısıyı kaynağında azaltmak için uygun bağlantı elemanlarını kullanmayı düşünün. egzoz izolasyon çözümleri Ardından yakıt hortumunu yangına dayanıklı bir kılıfla koruyun.

Kullanım alanları (tipik uygulamalar)

• Egzoz çıkışına yakın yakıt hatları: motor bölmesi, alt gövde veya katalitik konvertör yakınındaki bölgeler
• Yakıt rayı ve besleme/geri dönüş hatları: turbo ve sıcak manifold bölgelerinin yakınında koruma
• Motor sporları / performans araçları: turbo sistemlerin etrafında yüksek radyant ısı ve sıkı ambalajlama
• Tel ısı kalkanı kılıfı: Sıcak bölgelerden geçen kablo demetleri ve sensör hatları

Doğru boyutta yakıt hortumu ve kablo demeti nasıl seçilir?

Yakıt hortumu için boyutlandırma, hortumun kendisinden başlayarak yapılmalıdır. dış çap (OD) İç çapı değil, dış çapı ölçün. Hortumun dış çapını koruma noktasında ölçün, ardından pratik bir tolerans payı ile iç çapını seçin:

• İstikrarlı rota (minimum hareket): manşon iç çapı ≈ hortum dış çapı + %5–10
• Normal titreşim / hareket: manşon iç çapı ≈ hortum dış çapı + %10–20
• Ek parçalar: Manşon iç çapı, en büyük çapı (bağlantı parçaları/konnektörler) geçmelidir.

Ölçülerle ilgili bilgilerinizi tazelemek isterseniz, mühendislik referans sayfamız açıklamaktadır. İç çap (ID) ve dış çap (OD) boyutlandırma mantığı ve çevre-çap dönüşümü.

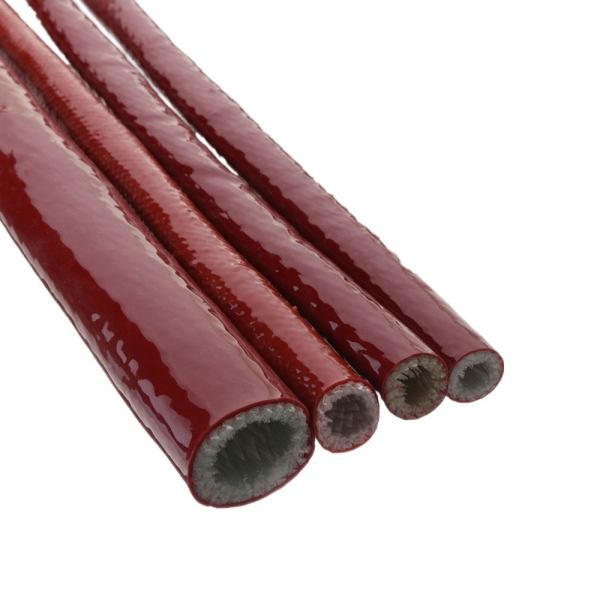

Kurulumda en iyi uygulamalar (arızaları önleyenler)

• Mümkün olduğunca mesafeyi koruyun: Yakın teması titreşim altındaki temas olarak değerlendirin.
• Manşon uçlarını sabitleyin: çalışma sırasında kaymayı ve göçü önlemek
• Aşınma noktalarını kontrol edin: Sürtünmenin meydana gelebileceği kelepçe/braket kısımlarını koruyun.
• Bağlantı elemanlarını aşırı sıkmayın: Hortum kılıfını kesmekten veya hortumu sıkıştırmaktan kaçının.
• Gerekirse kaynak yalıtımıyla birleştirin: kullanmak egzoz izolasyonu aşırı ısı kaynakları için

Arıza modları ve risk kontrolü (yakıt hattı güzergahı)

• Arıza modu: Kol, sıcak bölgeden uzaklaşarak kayıyor. Risk kontrolü: Her iki ucu da emniyete alın ve çalıştırma işleminden sonra doğrulayın.
• Arıza modu: Kelepçelerde/braketlerde aşınma. Risk kontrolü: Temas noktalarına koruma ekleyin ve yönlendirmeyi iyileştirin.
• Arıza modu: Isı kaynağı, tasarım ortamının sınırlarını aşıyor. Risk kontrolü: Kaynak sıcaklığını düşürün egzoz izolasyon çözümleri ve gerektiği yerlere koruyucu kalkan ekleyin.

SSS

Yakıt hattı için kullanılan yangın koruma kılıfı sadece motor sporları için mi geçerlidir?

Hayır. Yakıt hortumlarının yüksek ısıya maruz kalan bileşenlerin yakınından geçtiği otomotiv ve endüstriyel yapılarda yaygın olarak kullanılır. Daha güvenli bir yönlendirme sağlar ve ısıya maruz kalma durumunda dayanıklılığı artırır.

Kablo ısı kalkanı kılıfıyla aynı kılıfı kullanabilir miyim?

Evet. Aynı silikon kaplı fiberglas yapı, egzoz ısısının yakınından geçen kablo demetlerini ve kablo kanallarını korumak için yaygın olarak kullanılmaktadır.

Teknik dokümanlar sağlıyor musunuz?

Evet. Birçok ürün veri sayfası ve teknik PDF dosyası mevcuttur. Teknik Dokümanları İndir Uygunluk belgesine veya onay için bir denetim doküman paketine ihtiyacınız varsa, lütfen şuraya bakın: Kalite Garantisi veya şu yolla talep edebilirsiniz: Fiyat Teklifi İsteyin .
