Egzoz sistemleri, bir araç, motor veya endüstriyel güç sisteminin termal açıdan en zorlu bölgelerinden birinde çalışır. Egzoz manifoldları, turboşarjlar, iniş boruları, katalitik konvertörler, susturucular ve egzoz boruları yoğun ışınımsal ve iletilen ısı üretebilir; bu da kablolar, hortumlar, sensörler, gövde panelleri, yakıt sistemi bileşenleri ve çevredeki ekipmanlar için termal gerilim oluşturur.
Egzoz ısı kalkanı yalıtımı bu ısıyı kaynağında veya kaynağın yakınında kontrol etmek için kullanılır.
BSTFLEX geniş bir yelpazede egzoz ısı kalkanı yalıtımı çözümleri üretir; bunlar otomotiv, motor sporları, dizel motor, jeneratör, denizcilik ve endüstriyel egzoz sistemleri için tasarlanmıştır. Mevcut yapılar arasında çıkarılabilir yalıtım battaniyeleri, şekillendirilmiş metal ısı kalkanları, egzoz borusu yalıtımı, termal astarlar, esnek kaplama yalıtımı, manifold battaniyeleri ve çok katmanlı termal bariyerler bulunur.
Her egzoz sistemi için tek bir yalıtım yöntemine güvenmek yerine, doğru termal çözüm; egzoz sıcaklığına, mevcut montaj alanına, bileşen geometrisine, titreşime, çevresel etkilere, gerekli yüzey sıcaklığı düşüşüne ve servis gereksinimlerine göre seçilmelidir.
Egzoz ısı kalkanı yalıtımı, sıcak egzoz bileşenlerinden çevredeki alanlara ısı aktarımını azaltmak için tasarlanmış bir termal koruma sistemidir.
Uygulamaya bağlı olarak bir egzoz ısı kalkanı şu şekilde çalışabilir:
ışınımsal ısıyı hassas bileşenlerden uzağa yansıtarak;
ısıyı bir egzoz manifoldu, boru veya turboşarj içinde hapsederek;
sıcak egzoz bileşenlerinin dış yüzey sıcaklığını azaltarak;
ısı kaynağı ile çevredeki bileşenler arasında yalıtımlı bir hava boşluğu oluşturarak;
çok katmanlı yalıtım yoluyla iletilen ısı transferini yavaşlatarak;
kabloları, hortumları, sensörleri, gövde panellerini ve yakın ekipmanları uzun süreli termal maruziyetten koruyarak.
Bir egzoz ısı kalkanı ve egzoz yalıtımı bu nedenle her zaman tamamen aynı yapıyı ifade etmez.
Şekillendirilmiş alüminyum, paslanmaz çelik veya nikel alaşımlı bir kalkan öncelikle ışınımsal ısıyı yönetir ve genellikle bir hava boşluğu veya ek bir yalıtım katmanı içerir. Çıkarılabilir bir egzoz battaniyesi ısı kaynağını daha yakından sarar ve yüksek sıcaklığa dayanıklı tekstil yalıtımı kullanarak termal enerjiyi hapseder.
Zorlu uygulamalarda iki kavram, çok katmanlı bir egzoz termal bariyerinde de birleştirilebilir.
Terimler sıklıkla birlikte kullanılsa da termal sorunları farklı şekillerde çözerler.
| Termal Çözüm | Temel İşlev | Tipik Yapı | Yaygın Uygulamalar |
|---|---|---|---|
| Metal egzoz ısı kalkanı | Işınımsal ısıyı yansıtmak ve engellemek | Alüminyum, paslanmaz çelik, nikel alaşımı | Katalitik konvertörler, susturucular, alt gövde, egzoz boruları |
| Egzoz yalıtım battaniyesi | Isıyı kaynağında hapsetmek | Isıya dayanıklı dış kumaş, yalıtım çekirdeği, iç astar | Manifoldlar, turboşarjlar, egzoz boruları, dirsekler |
| Egzoz borusu yalıtımı | Boru yüzey sıcaklığını ve ısı kaybını azaltmak | Battaniye, kılıf, sarma veya çok katmanlı ceket | Dizel motorlar, jeneratörler, deniz motorları, endüstriyel egzoz |
| Egzoz ısı kalkanı astarı | Mevcut dış kalkanın arkasını yalıtın | Termal yalıtımlı metal kaplama | Motosikletler, otomotiv egzoz sistemleri, OEM ısı kalkanları |
| Egzoz yalıtım sargısı | Boruların etrafında esnek yalıtım | Yüksek sıcaklık tekstili veya kılıf yapısı | Denizcilik, dizel ısıtıcı ve endüstriyel borulama |
| Termal bariyer levhası | Isı transferini yansıtın veya engelleyin | Kabartmalı metal veya metal-yalıtım kompoziti | Motor bölmeleri, yangın duvarları, taban sacları, susturucular, katalitik konvertörler |
En etkili egzoz termal yönetim sistemi aynı egzoz tertibatının farklı alanlarında bu teknolojilerden birkaçını kullanabilir.
Sıcak bir egzoz borusu, rahatsız edici yüzey sıcaklıkları oluşturmaktan daha fazlasını yapar.
Egzoz sisteminden yayılan ısı, yakındaki parçaları sürekli olarak yüksek sıcaklıklara maruz bırakabilir. Sıkışık motor bölmelerinde egzoz ile elektrik kablo demetleri, kauçuk hortumlar, yakıt hatları, sensörler, plastik bileşenler veya araç gövde yapıları arasında yalnızca küçük bir mesafe olabilir.
Uygun egzoz ısı kalkanlaması şunlara yardımcı olabilir:
Uygun şekilde tasarlanmış bir egzoz ısı kalkanı, egzoz bileşeni ile yakındaki parçalar arasındaki doğrudan ışınım yolunu keser.
Bu özellikle şu bölgelerde önemlidir:
turboşarjlar;
egzoz manifoldları;
alt borular;
katalitik konvertörler;
DPF sistemleri;
susturucular;
egzoz dirsekleri;
alt gövde egzoz sistemleri.
Yalıtımlı battaniyeler ve boru ceketleri, aşırı sıcak metal yüzeylere doğrudan maruz kalmayı azaltabilir.
Bu, operatörlerin veya bakım personelinin egzoz sisteminin yakınında çalışabileceği motor daireleri, jeneratör muhafazaları, denizcilik kurulumları ve ekipmanlar için önemlidir.
Aşırı egzoz ısısı, yakındaki elektrik, polimer ve elastomer bileşenlerin bozulmasını hızlandırabilir.
Bu nedenle ısı kontrolü, motor kablolaması, hortumlar, sensörler, sıvı hatları, gövde panelleri ve elektronik sistemlerin tasarımına sıklıkla dahil edilir.
Modern araçlar ve makineler, giderek daha fazla bileşeni daha küçük motor bölmelerinin içine yerleştirmektedir.
Etkili bir egzoz sistemi ısı kalkanı mühendislerin tüm egzoz düzenini yeniden tasarlamadan yerel ısı bölgelerini yönetmesine olanak tanır.
BSTFLEX, egzoz sistemleri geometrisi ve çalışma ortamı açısından büyük farklılıklar gösterdiği için farklı egzoz termal koruma yapıları üretir.

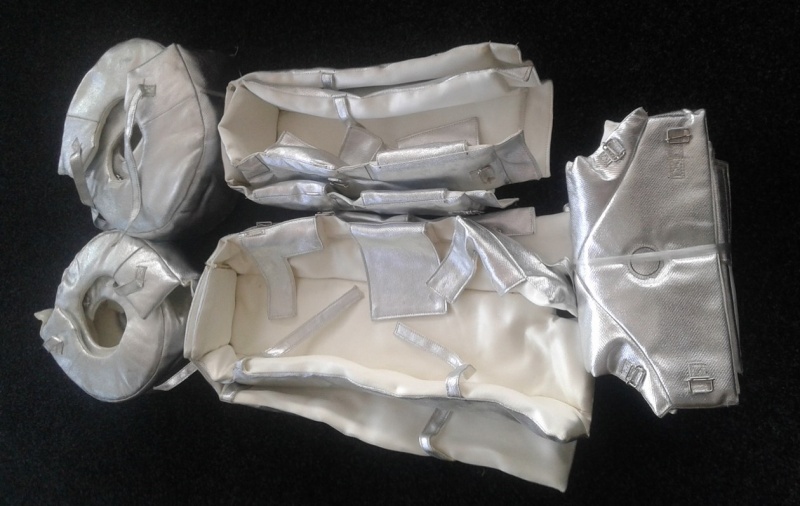

Çıkarılabilir bir egzoz battaniyesi, belirli bir bileşenin çevresine sıkıca uyacak ve inceleme veya bakım için çıkarılmasına olanak sağlayacak şekilde tasarlanmıştır.
Tipik yapılar şunları birleştirebilir:
yüksek sıcaklık dış tekstili;
termal izolasyon çekirdeği;
paslanmaz çelik ağ veya ısıya dayanıklı iç katman;
kancalar ve yaylar;
tel bağlama;
paslanmaz çelik bağlantı elemanları;
diğer özel sabitleme sistemleri.
Bu battaniyeler genellikle egzoz manifoldları, turboşarjlar, iniş boruları, egzoz boruları, dirsekler ve düzensiz şekilli diğer bileşenler için kullanılır.
Şekillendirilmiş manifold uygulamaları için BSTFLEX Titanyum Header Manifold Battaniyesi ve Turbo Manifold Battaniyesi ürünlerine bakın.

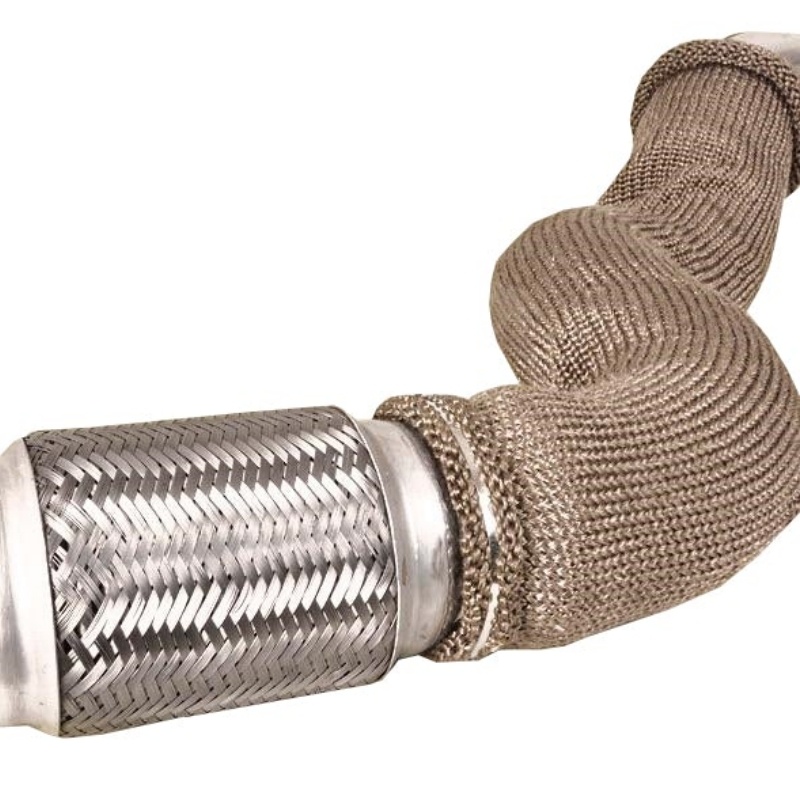

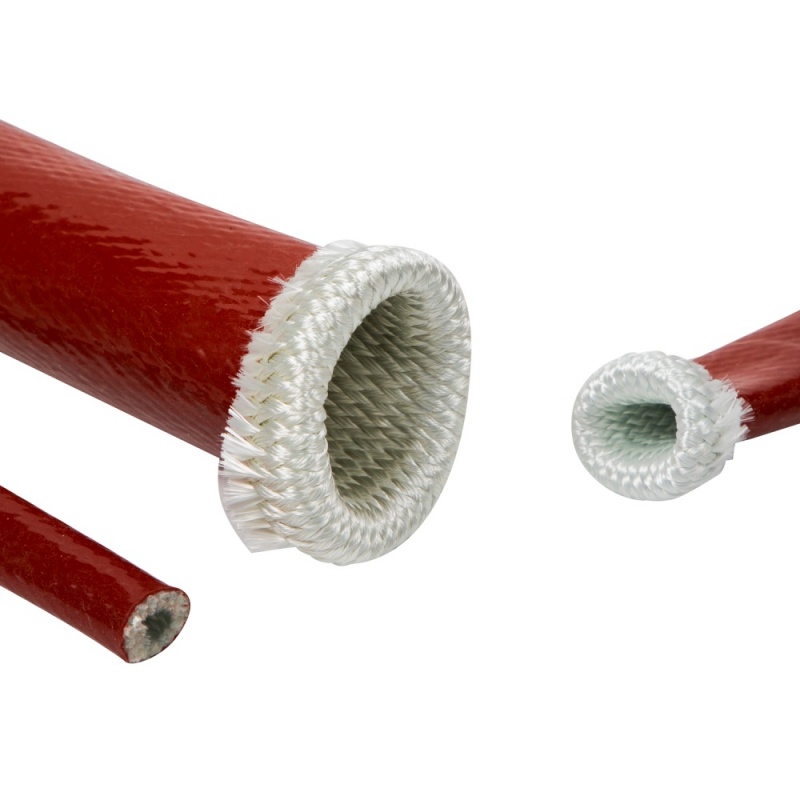

Egzoz borusu izolasyonu önemli uzunluktaki egzoz borularının termal olarak sınırlandırılması gerektiğinde kullanılır.
Boru çapı, sıcaklık, ortam ve servis gereksinimlerine bağlı olarak izolasyon şu şekillerde sağlanabilir:
çıkarılabilir boru battaniyeleri;
tekstil izolasyon kılıfları;
egzoz kaplaması;
egzoz sargısı;
segmentli izolasyon ceketleri;
metal yüzeyli termal bariyerler.
Boru izolasyonu özellikle dizel motorlar, jeneratörler, denizcilik egzoz sistemleri, endüstriyel motorlar ve kapalı makineler için kullanışlıdır.
Amaç yalnızca bir borunun etrafına izolasyon yerleştirmek değildir. İzolasyon sistemi termal döngülere, titreşime ve bağlantı noktaları, kıvrımlar, flanşlar ve montaj noktalarının geometrisine dayanabilmelidir.
Egzoz manifoldları, birçok kritik motor parçasına yakın konumlanan kompakt, yüksek sıcaklıklı bileşenlerdir.
Bir egzoz manifoldu izolasyon battaniyesi manifold geometrisini takip eder ve motor bölmesine yayılmadan önce ısının tutulmasına yardımcı olur.
Uygulamalar şunları içerir:
performans araçları;
turboşarjlı motorlar;
yarış sistemleri;
dizel motorlar;
endüstriyel motorlar;
ağır ekipman.
BSTFLEX, çizimlerden, ölçümlerden, CAD verilerinden veya fiziksel numunelerden manifold battaniyeleri geliştirebilir.
Standart düz izolasyon, dirsekler ve kavisli egzoz bileşenleri etrafına monte edilirken genellikle zorluk çıkarır.
Şekillendirilmiş bir battaniye, daha tutarlı kaplama sağlar ve kıvrım çevresindeki bindirme veya boşlukların sayısını azaltır.
BSTFLEX Termal İzolasyon Dirsek Battaniyesi bu tür geometriler için tasarlanmıştır ve egzoz yükselticileri, karıştırma dirsekleri ve diğer kavisli yüksek sıcaklık boru tesisatları için uyarlanabilir.
Turboşarjlı egzoz sistemleri, kablolara, hortumlara, şanzıman bileşenlerine ve motor bölmesi yapılarına yakınlığı nedeniyle genellikle alt boru çevresinde ek termal kontrol gerektirir.

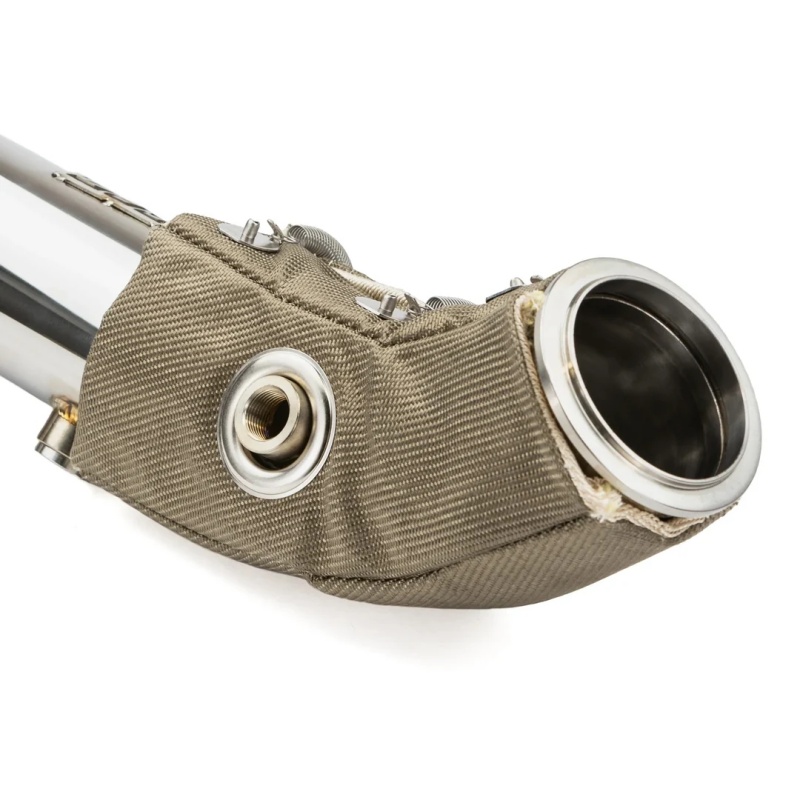

Şekillendirilmiş bir Termal Alt Boru Battaniyesi tüm egzoz sisteminin sarılmasını gerektirmeden bölgesel izolasyon sağlar.
Her uygulamada tekstil battaniyesi kullanılmamalıdır.

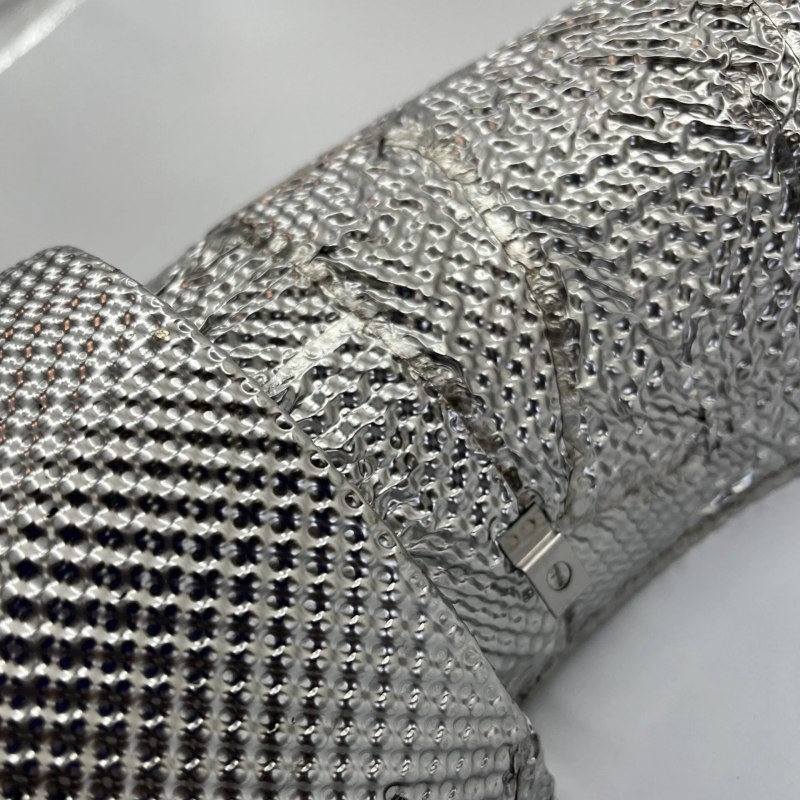

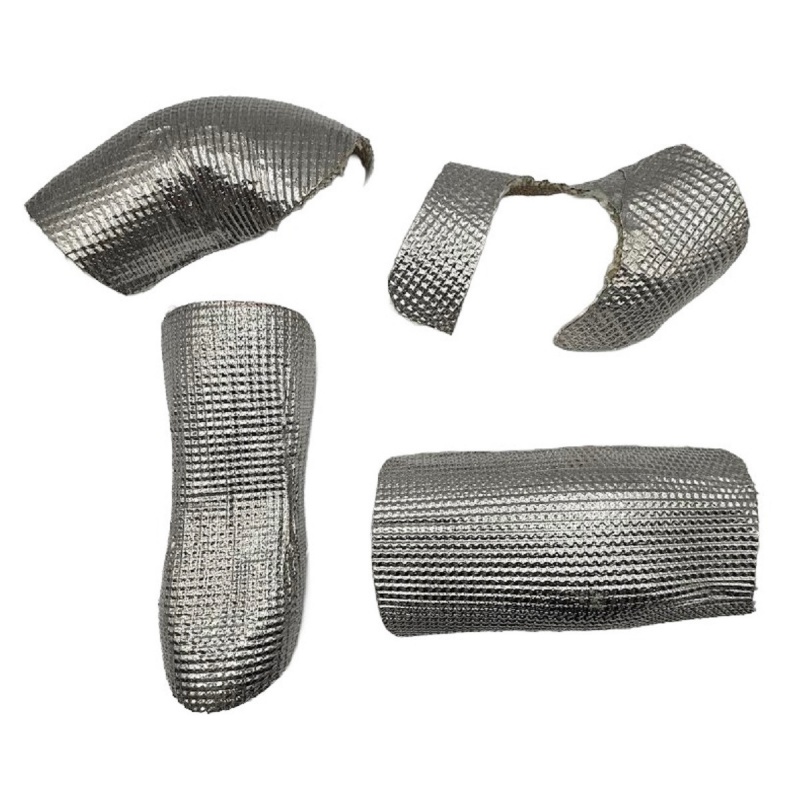

Yapısal dayanıklılık, sınırlı kalınlık veya güçlü radyant ısı yansıtması gerektiğinde, şekillendirilmiş metal bir ısı kalkanı daha uygun olabilir.
Yaygın malzemeler şunları içerir:
alüminyum;
kabartmalı alüminyum;
paslanmaz çelik;
kabartmalı paslanmaz çelik;
nikel alaşımları.
Zorlu egzoz ve turbo ortamları için BSTFLEX, Alaşım 625 Inconel Isı Kalkanı üretir; bu ürün levha malzemesi veya özel şekillendirilmiş ısı kalkanı bileşenleri olarak tedarik edilebilir.
Bazı OEM egzoz sistemlerinde zaten dekoratif veya yapısal bir dış kalkan bulunur, ancak ek termal performans gerekir.
Bu durumda, egzoz borusu ile mevcut ısı kalkanı arasına bir izolasyon kaplaması monte edilebilir.
BSTFLEX Egzoz Isı Kalkanı Kaplaması metal bir yüzeyi yüksek sıcaklık izolasyonu ile birleştirir ve uygulamaya özel uyum için hassas şekilde kesilebilir.
Bu yaklaşım, özellikle orijinal dış görünümün değiştirilmemesi gereken durumlarda kullanışlıdır.
Egzoz sarımı, sert bir kalkan veya şekillendirilmiş bir battaniyenin gerekli olmayabileceği borular çevresinde esnek izolasyon sağlar.
BSTFLEX Dizel Isıtıcı Egzoz İzolasyon Sarımıörneğin, denizcilik, karavan ve diğer dizel ısıtıcı kurulumlarında kullanılan daha küçük egzoz boruları için esnek bir yalıtım çözümü sağlar.
Her egzoz sistemi için en iyi olan tek bir malzeme yoktur.
Malzeme seçimi şunlara bağlıdır:
sürekli çalışma sıcaklığı;
sıcaklık zirveleri;
radyant ısı yoğunluğu;
gerekli yalıtım kalınlığı;
mekanik titreşim;
korozyona maruz kalma;
nem;
yağlar ve yakıtlar;
mevcut alan;
bileşen geometrisi;
servis sıklığı;
ağırlık gereksinimleri.
Cam elyafı, ısıl direnç, esneklik ve pratik üretim maliyetini bir araya getirdiği için egzoz yalıtımında yaygın olarak kullanılır.
Şunlarda kullanılabilir:
egzoz kılıfları;
kaplama;
yalıtım battaniyeleri;
termal astarlar;
kompozit ısı kalkanları.
Yüksek silika içeren tekstil malzemeleri, standart cam elyafının yeterli ısıl kapasite sağlayamayabileceği daha yüksek sıcaklıklı alanlar için seçilir.
Silika kumaşlar ve yalıtım katmanları, egzoz battaniyelerine, bariyerlere ve yüksek sıcaklık yalıtım düzeneklerine dahil edilebilir.
Bazalt esaslı malzemeler, performans egzoz termal korumasında sıklıkla kullanılır.
Manifold battaniyeleri, iniş borusu battaniyeleri ve benzer uygulamalar için sıcaklık direnci, esneklik ve mekanik dayanıklılığın faydalı bir kombinasyonunu sağlarlar.
Seramik veya diğer yüksek sıcaklık yalıtım çekirdekleri, sınırlı kurulum alanı içinde önemli sıcaklık düşüşü gerektiğinde daha güçlü ısıl direnç sağlayabilir.
Genellikle doğrudan maruz bırakılmak yerine dış bir tekstil veya metal katman tarafından korunurlar.
Alüminyum hafiftir ve radyant ısı yansıtıcısı olarak oldukça etkilidir.
Genellikle şunlar için kullanılır:
alt gövde kalkanları;
susturucu kalkanları;
katalitik konvertör kalkanları;
zemin ısı bariyerleri;
motor bölmesi termal bariyerleri.
Paslanmaz çelik, birçok egzoz uygulamasında alüminyuma kıyasla daha yüksek mekanik dayanıklılık ve sıcaklık kapasitesi sunar.
Özellikle kalkanın titreşime, yol kalıntılarına veya yüksek egzoz sıcaklıklarına maruz kaldığı durumlar için uygundur.
Alaşım 625 gibi nikel alaşımları, egzoz ortamının ısıya, oksidasyona ve korozyona karşı daha güçlü direnç gerektirdiği durumlarda kullanılır.
Bunlar genellikle geleneksel alüminyum veya paslanmaz çelik çözümlerin gerekli dayanıklılığı sağlayamayabileceği zorlu çalışma koşullarına sahip uygulamalar için ayrılır.
Otomotiv egzoz sistemleri birkaç farklı ısı bölgesi oluşturur.
Termal koruma şu bölgelerin çevresinde gerekebilir:
egzoz başlıkları;
egzoz manifoldları;
turboşarjlar;
alt borular;
katalitik konvertörler;
DPF sistemleri;
susturucular;
şanzıman tünelleri;
taban sacları;
alt gövde egzoz boruları.
Bir otomotiv egzoz ısı kalkanı bu nedenle hafif kabartmalı bir alüminyum kalkandan, uyarlanmış bir manifold battaniyesine veya çok katmanlı paslanmaz çelik bariyere kadar değişebilir.
Doğru çözüm, korunması gereken unsura bağlıdır.
Amaç bir tabanı veya gövde panelini ışınımsal ısıdan korumaksa, yansıtıcı bir bariyer yeterli olabilir.
Amaç ısıyı doğrudan bir egzoz manifoldu veya alt boru çevresinde tutmaksa, uyarlanmış bir yalıtım battaniyesi genellikle daha eksiksiz termal yalıtım sağlar.
Dizel motorlar kamyonlarda, inşaat makinelerinde, jeneratörlerde, tarım ekipmanlarında, deniz araçlarında ve sabit güç sistemlerinde kullanılır.
Bu kurulumlar genellikle uzun süre çalışır ve egzoz borularını hidrolik hatlara, kablolara, yakıt sistemlerine veya personel erişim alanlarına yakın konumlandırabilir.
Dizel motor egzoz borusu yalıtımı şunları içerebilir:
çıkarılabilir egzoz battaniyeleri;
boru yalıtım ceketleri;
manifold battaniyeleri;
turbo battaniyeleri;
egzoz kaplaması;
esnek yalıtım kılıfları;
metal ısı kalkanları.
Çıkarılabilir tasarımlar, özellikle düzenli motor bakımı gerektiğinde kullanışlıdır.
Jeneratör setleri, nispeten kompakt akustik muhafazalar veya jeneratör odaları içinde önemli miktarda ısı üretebilir.
Egzoz borusu yalıtımı, aşağıdakiler tarafından yayılan ısının kontrol edilmesine yardımcı olabilir:
manifoldlar;
turboşarjlar;
esnek egzoz bölümleri;
susturucular;
egzoz boruları;
dirsekler ve kıvrımlar.
Jeneratör OEM projeleri için yalıtım, genel amaçlı tek tip bir ürün olarak ele alınmak yerine gerçek boru çapı, dirsek geometrisi, flanşlar, braketler ve bakım erişimi temel alınarak tasarlanmalıdır.
Deniz motoru odaları, binek araçlardan farklı zorluklar sunar.
Alan sınırlıdır, egzoz bileşenleri personel erişim alanlarının yakınında bulunabilir ve yalıtım sistemi, titreşim ve nemin önemli tasarım unsurları olduğu bir ortamda performans göstermelidir.
Tipik deniz uygulamaları şunları içerir:
deniz dizel egzoz boruları;
egzoz yükselticileri;
egzoz dirsekleri;
turboşarjlar;
manifoldlar;
jeneratör egzoz sistemleri;
ısıtıcı egzoz borulaması.
Çıkarılabilir deniz egzoz battaniyeleri bölümler halinde üretilebilir; böylece bakım sırasında tüm yalıtım sistemi sökülmeden tek tek bileşenler çıkarılabilir.
Egzoz manifoldu, birçok motor bölmesindeki en yoğun ısı kaynaklarından biridir.
Farklı yaklaşımlar şunları içerir:
Yakın uyumlu ısı muhafazası gereken durumlar için en uygunudur.
Tasarıma sert bir bariyer ve kontrollü hava boşluğu dahil edilebildiğinde kullanışlıdır.
Sürekli sarmanın pratik olduğu belirli boru ve başlık geometrilerinde kullanışlıdır.
Seçim, tek bir yöntemin her zaman üstün olduğu varsayılmak yerine bileşen tasarımına, servis erişimine ve termal hedefe göre yapılmalıdır.
Susturucular ve ses azaltıcılar, özellikle araç zeminlerine, gövde panellerine, motor odası yapılarına veya diğer ısıya duyarlı ekipmanlara yakın konumlandırıldığında harici termal koruma gerektirebilir.
Olası çözümler şunları içerir:
susturucu yalıtım battaniyeleri;
kabartmalı alüminyum kalkanlar;
paslanmaz çelik ısı kalkanları;
alüminize termal bariyerler;
yalıtım astarları.
Dahili akustik dolgu, harici ısı kalkanından farklı bir işlev görür. Ses azaltma veya yeniden dolgu gerektiğinde BSTFLEX Susturucu Dolgusu serisine bakın.
Bu üç yaygın termal kontrol yöntemi arasından seçim yapmak uygulamaya bağlıdır.
| Gereksinim | Egzoz Battaniyesi | Egzoz Sargısı | Metal Isı Kalkanı |
|---|---|---|---|
| Bakım için çıkarılabilir | Mükemmel | Sınırlı | İyi |
| Karmaşık şekilli bileşen | Mükemmel | Orta | Şekillendirme gerektirir |
| Uzun düz boru | İyi | Mükemmel | Uygulamaya bağlı |
| Işıma ısısı yansıtma | Orta | Sınırlı | Mükemmel |
| Yakın termal muhafaza | Mükemmel | Mükemmel | Hava boşluğuna bağlı |
| OEM şekillendirilmiş bileşen | İyi | Sınırlı | Mükemmel |
| Özel prototip | Mükemmel | Mükemmel | Mükemmel |
| Tekrarlanan bakım | Mükemmel | Sınırlı | İyi |
Birçok OEM projesinde, birkaç sistem birleştirilir.
Örneğin, bir araç şunları kullanabilir:
silindir kapağının yakınında bir manifold battaniyesi;
türbin gövdesinin etrafında bir turbo battaniyesi;
aşağı akış tarafında bir downpipe battaniyesi;
katalitik konvertörün etrafında paslanmaz çelik bir kalkan;
zeminin altında alüminize bir bariyer.
Bu nedenle egzoz ısı yalıtımı, tek bir malzeme yerine bir sistem olarak değerlendirilmelidir.
Bir egzoz yalıtım ürünü seçmeden önce, termal problemi belirleyin.
Kaynak şunlardan biri mi:
manifold;
turboşarj;
egzoz borusu;
dirsek;
downpipe;
katalitik konvertör;
DPF;
susturucu;
jeneratör egzoz hattı?
Sürekli sıcaklık, genellikle kısa süreli tepe sıcaklıktan daha önemlidir.
Yalıtım malzemesi, dış yüzey ve sabitleme sistemi, gerçek çalışma koşuluna uygun olmalıdır.
Çözüm şunları korumak için tasarlanmış olabilir:
elektrik tesisatları;
sensörler;
hidrolik hortumlar;
yakıt hatları;
araç zeminleri;
operatörler;
gövde panelleri;
elektronik modüller;
yakındaki makineler.
Kalın bir battaniye önemli ölçüde yalıtım sağlayabilir ancak birbirine yakın konumlandırılmış bileşenler arasına sığmayabilir.
Boşluğun sınırlı olduğu durumlarda, daha ince çok katmanlı metal bir kalkan daha uygun olabilir.
Egzoz bileşeni düzenli bakım gerektiriyorsa, kancalar, yaylar veya mekanik bağlantı elemanları bulunan çıkarılabilir yalıtım örtüleri genellikle kalıcı sarmalamaya tercih edilir.
Otomotiv alt gövde uygulamaları, deniz motoru bölmeleri ve sabit jeneratör kurulumları, yalıtımı çok farklı kombinasyonlardaki şu etkilere maruz bırakır:
nem;
titreşim;
yol kirleticileri;
yağ;
yakıt;
aşınma;
mekanik darbe.
Dış yapı buna uygun şekilde seçilmelidir.
Standart ısı kalkanları standart sorunları çözer.
Birçok OEM egzoz sistemi standart geometriye sahip değildir.
BSTFLEX, şu bileşenler dahil olmak üzere özel egzoz ısı kalkanları ve yalıtım örtülerigeliştirir:
egzoz manifoldları;
turboşarjlar;
egzoz boruları;
yükselticiler;
dirsekler;
aşağı borular;
katalitik konvertörler;
DPF muhafazaları;
susturucular;
jeneratör egzoz sistemleri;
deniz egzoz sistemleri.
Geliştirme şu kaynaklardan başlayabilir:
mühendislik çizimleri;
CAD geometrisi;
boyutlandırılmış eskizler;
ölçümleri içeren fotoğraflar;
fiziksel numuneler;
mevcut yalıtım parçaları.
Uygulamaya bağlı olarak özelleştirme şunları içerebilir:
malzeme seçimi;
yalıtım kalınlığı;
metal sınıfı;
kabartmalı yüzey deseni;
battaniye geometrisi;
kesikler;
açıklıklar;
dikişler;
takviye;
kancalar;
yaylar;
tel bağlama;
montaj delikleri;
braketler;
kenar bitirme;
tanımlama etiketleri;
OEM ambalajı.
Prototip miktarları ve üretim miktarları, proje gereksinimlerine göre geliştirilebilir.
Bir egzoz kalkanının termal performansı, bir malzeme veri sayfasında belirtilen sıcaklık değerinden daha fazlası tarafından belirlenir.
Gerçek performans şunlardan etkilenir:
egzoz gazı sıcaklığı;
egzoz yüzey sıcaklığı;
kalkanın ısı kaynağına olan mesafesi;
hava boşluğu;
yalıtım kalınlığı;
malzeme yayma katsayısı;
hava akışı;
kalkan geometrisi;
montaj noktaları;
termal köprüler;
çevredeki ortam sıcaklığı.
Bu nedenle, aynı malzemeden yapılmış iki ısı kalkanı, farklı konfigürasyonlarda monte edildiğinde çok farklı performans gösterebilir.
Güvenilir bir tasarım, gerçek termal ortamla başlar.
| Uygulama | Tipik Tercih Edilen Çözüm |
|---|---|
| Egzoz manifoldu | Şekillendirilmiş yalıtım battaniyesi veya şekillendirilmiş metal kalkan |
| Turboşarj | Turbo yalıtım battaniyesi |
| Aşağı boru | Şekillendirilmiş aşağı boru battaniyesi veya ısı kalkanı |
| Uzun egzoz borusu | Boru battaniyesi, manşon, kaplama veya sarma |
| Egzoz dirseği | Özel dirsek yalıtım battaniyesi |
| Katalitik konvertör | Şekillendirilmiş alüminyum, paslanmaz çelik veya çok katmanlı kalkan |
| Susturucu | Metal kalkan, battaniye veya yansıtıcı bariyer |
| Jeneratör egzozu | Çıkarılabilir boru battaniyeleri ve manifold yalıtımı |
| Deniz tipi egzoz | Çıkarılabilir battaniyeler, boru kaplamaları ve dirsek yalıtımı |
| Dizel ısıtıcı egzozu | Esnek egzoz yalıtım kaplaması |
| Otomotiv tabanı | Alüminize veya metal radyant ısı bariyeri |
Bir egzoz ısı kalkanı, sıcak egzoz bileşenlerinden yakındaki parçalara ısı transferini azaltır. Yapısına bağlı olarak radyant ısıyı yansıtabilir, ısıyı kaynağında tutabilir veya dış yüzey sıcaklığını azaltabilir.
Evrensel olarak en iyi malzeme yoktur. Doğru egzoz borusu yalıtımı; çalışma sıcaklığına, boru çapına, montaj alanına, ortama, gerekli ısı azaltımına ve yalıtımın çıkarılabilir olup olmamasına bağlıdır.
Yaygın malzemeler arasında alüminyum, paslanmaz çelik, nikel alaşımları, fiberglas, silika, bazalt ve yüksek sıcaklık yalıtım lifleri bulunur. Çok katmanlı sistemler genellikle metalik bir dış katmanı yalıtım çekirdeğiyle birleştirir.
Egzoz battaniyesi genellikle çıkarılabilir yalıtım gerektiren şekilli bileşenler için tercih edilirken, egzoz sarması sürekli boru ve kolektör bölümleri için özellikle pratiktir. Daha iyi seçim geometriye ve bakım gereksinimlerine bağlıdır.
Evet. Egzoz yalıtımı; boru çapına, bileşen geometrisine, yalıtım kalınlığına ve çalışma ortamına göre üretilebilir. Şekillendirilmiş battaniyeler ayrıca açıklıklar, güçlendirilmiş alanlar ve uygulamaya özel sabitleme sistemleri içerebilir.
Egzoz borusu için ısı kalkanı, çevredeki bileşenlere ulaşan radyant ısıyı azaltmak amacıyla borunun etrafına veya yakınına yerleştirilen termal bir bariyerdir. Şekillendirilmiş metal kalkan, çok katmanlı bariyer, çıkarılabilir yalıtım battaniyesi veya esnek manşon olabilir.
Evet. Özel egzoz ısı kalkanı ve yalıtım projeleri; çizimler, boyutsal bilgiler, CAD geometrisi veya fiziksel numunelerden geliştirilebilir.
Tipik uygulamalar arasında otomotiv egzoz sistemleri, turboşarjlı motorlar, dizel motorlar, jeneratör setleri, inşaat makineleri, deniz motorları, endüstriyel ekipmanlar ve performans egzoz sistemleri bulunur.
Egzoz termal koruması nadiren katalogdan tek bir malzeme seçilerek çözülür.
Doğru sistem; ısı kaynağına, çevredeki bileşenlere, mevcut alana, hizmet ortamına ve gerekli termal performansa bağlıdır.
BSTFLEX tedarik eder ve geliştirir egzoz ısı kalkanı yalıtımı OEM üreticileri, egzoz sistemi üreticileri, motor üreticileri, ekipman üreticileri, distribütörler ve performans uygulamaları için.
Mevcut çözümler, hafif radyant bariyerlerden çıkarılabilir yüksek sıcaklık yalıtım battaniyelerine ve özel şekillendirilmiş metal ısı kalkanlarına kadar uzanır.
Yeni bir proje için egzoz bileşeni çizimini, ölçüleri, fotoğrafları, çalışma sıcaklığını, kurulum ortamını, gerekli miktarı ve herhangi bir hedef yüzey sıcaklığı gereksinimini sağlayın. BSTFLEX uygulamayı değerlendirebilir ve uygun bir malzeme ile yapı önerebilir.
Özel egzoz ısı kalkanı yalıtımı, egzoz borusu yalıtımı veya komple egzoz termal yönetim bileşenleri için bir RFQ talep edin.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tel/Whatsapp : 0086-15856303740
e-posta : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
