Bir aracın altına, katalitik konvertörün etrafına, egzoz manifoldunun arkasına veya egzoz tüneli boyunca baktığınızda, birçok metal ısı kalkanının bariz bir ortak özelliği olduğunu görürsünüz: yüzey düz değildir.

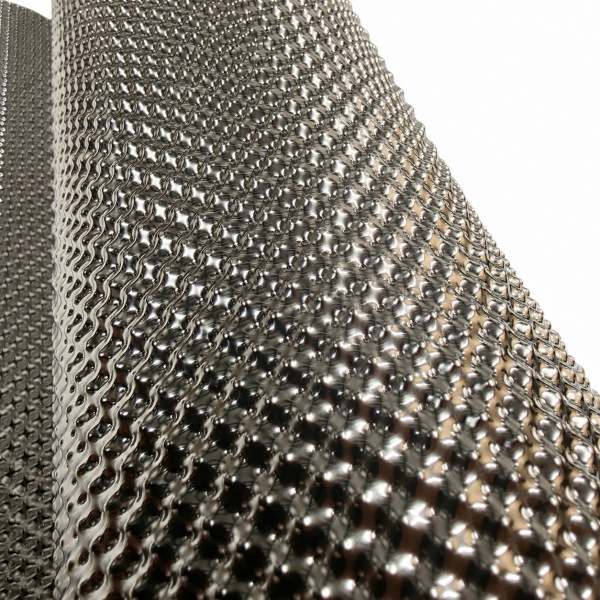

Otomotiv ısı kalkanlarında bulunan çukurlar, yükseltilmiş kaburgalar, preslenmiş dokular ve tekrarlayan desenler işlevsel mühendislik özellikleridir. Kabartma, ince bir metal levhanın davranışını değiştirir. Rijitlik için sadece malzeme kalınlığına güvenmek yerine, üç boyutlu bir yüzey, kalkanın şeklini korurken bileşeni nispeten ince ve hafif tutmasını sağlar.
İşte bu yüzden kabartmalı ısı kalkanı malzemesi; otomotiv egzoz sistemleri, motor bölmeleri, gövde altı termal bariyerleri ve sıcaklık, titreşim, paketleme alanı ve araç kütlesinin aynı anda dikkate alınması gereken diğer uygulamalar için yaygın olarak kullanılmaktadır.
BSTFLEX, aşağıdakiler dahil olmak üzere çeşitli türlerde metal termal bariyer malzemeleri üretmektedir: kabartmalı paslanmaz çelik ısı kalkanı malzemesi, kabartmalı alüminyum ısı kalkanı malzemesi ve Alloy 625 Inconel ısı kalkanı malzemesi özel termal yönetim projeleri için.
Düz bir levha ve kabartmalı bir levha aynı metalden ve aynı nominal kalınlıkta üretilebilir, ancak mekanik davranışları çok farklı olabilir.
Geniş bir ince düz metal alanı kolayca esneyebilir. Bir araca monte edildiğinde, titreşime, motor hareketine, yol kaynaklı sarsıntılara, hava akışından gelen basınca ve egzoz sistemi ısınıp soğudukça tekrarlanan genleşme ve büzülmeye maruz kalabilir.
Levha kalınlığını artırmak rijitliği artırmanın bir yoludur, ancak bu aynı zamanda ağırlığı ve malzeme tüketimini de artırır. Kabartma başka bir seçenek sunar.
Levhaya kontrollü bir üç boyutlu desen preslenerek, üretici levhanın kesit geometrisini değiştirir. Yükseltilmiş ve girintili özellikler, paneli tamamen düz bir yüzeye kıyasla bükülmeye karşı daha dirençli hale getirir.
Otomotiv mühendisleri için bu, önemli bir fırsat yaratır: yapısal stabilite, sadece daha ağır kalibreli metale bağlı kalmadan iyileştirilebilir.
Kabartmalı ısı kalkanı levhasının görünümü, bazen onun desenli bir metal ürün olarak ele alınmasına neden olur. Bu tanım, temel amacını göz ardı eder.
Otomotiv termal yönetiminde, kabartmalı profil şunları etkileyebilir:
Optimum desen; baz metale, levha kalınlığına, kalkan boyutlarına, şekillendirme derinliğine ve montaj yöntemine bağlıdır. Büyük bir alüminyum gövde altı paneli için iyi çalışan bir desen, kompakt bir paslanmaz çelik egzoz manifoldu kalkanı için en iyi konfigürasyon olmayabilir.
Kabartmanın neden işe yaradığını anlamak için basit bir kağıt yaprağını düşünün. Düz bir yaprak kolayca bükülür. Aynı yaprak katlandığında veya üç boyutlu bir profile dönüştürüldüğünde, belirli yönlerde bükülmeye karşı çok daha dirençli hale gelir.
Kabartmalı metal de aynı genel yapısal prensibi izler.
Yükseltilmiş desen, aksi takdirde düz olan bir yüzeye yerel geometri kazandırır. Tüm panel tek bir ince düzlem gibi davranmak yerine, şekillendirilmiş bölümler bükülmeye direnir ve mekanik yüklerin parça üzerine dağıtılmasına yardımcı olur.
Isı kalkanı tasarımı için bu, kalkanın nispeten geniş bir alanı kaplaması gerektiğinde ancak üreticinin gereksiz kütleden kaçınmak istediği durumlarda özellikle yararlı olabilir.
Bu nedenle amaç sadece mümkün olan en ince metali üretmek değildir. Amaç, aşağıdakilerin uygun bir kombinasyonunu bulmaktır:
Tek bir ısı kalkanı küçük bir araç bileşeni gibi görünebilir, ancak eksiksiz bir platform; motor, egzoz sistemi, zemin, yakıt sistemi ve son işlem ekipmanı çevresinde birden fazla termal bariyer kullanabilir.
Her kalkana gereksiz kalınlık eklemek, toplam araç kütlesini ve hammadde tüketimini artırır.
Kabartmalı metal, tasarımcılara gerekli yapısal davranışı elde etmeleri için başka bir yol sunar. Her sertlik sorununu kalınlığı artırarak çözmek yerine, malzemenin geometrisi bileşen tasarımının bir parçası haline gelir.
Bu, kabartmalı alüminyum ısı kalkanı malzemesinin geniş alanlı uygulamalar için özellikle çekici olmasının bir nedenidir. Alüminyum zaten düşük yoğunluk sunar ve kabartma, ince bir levhayı taşıma ve montaj için daha uygun hale getirebilir.
Paslanmaz çeliğin tercih edildiği daha sıcak alanlar için kabartma, parçayı gereksiz yere ağır bir metal kapağa dönüştürmeden stabil, ince cidarlı bir kalkan oluşturmaya benzer şekilde yardımcı olabilir.
Bir araç ısı kalkanı asla statik bir ortamda çalışmaz.
Hizmet sırasında şunlara maruz kalabilir:
Büyük ve düz bir panel; sertliği, montaj noktaları ve geometrisi düzgün tasarlanmamışsa istenmeyen hareketler geliştirebilir. Bazı durumlarda bu, bağlantı noktaları çevresinde vızıltıya, tıkırtıya veya yorulmaya katkıda bulunur.
Kabartmalı bir profil, panel rijitliğini artırmaya ve levhanın mekanik olarak nasıl tepki verdiğini değiştirmeye yardımcı olabilir. Tek başına eksiksiz bir NVH çözümü olarak görülmemelidir; montaj tasarımı, boşluklar, bağlantı elemanları ve bileşen geometrisi aynı derecede önemli kalmaya devam eder.
Bununla birlikte kabartma, termal mühendise ince bir metal ısı kalkanının davranışını kontrol etmek için başka bir yapısal araç sunar.
Gürültü, titreşim ve sertlik (NVH); motorlar, süspansiyonlar veya iç döşemelerle sınırlı değildir. Kötü tasarlanmış bir termal kalkan da bir NVH kaynağı haline gelebilir.
Bu, özellikle bir egzoz sistemine yakın konumlandırılmış büyük gövde altı kalkanları için geçerlidir. Parça termal işlevini doğru bir şekilde yerine getirse bile, istenmeyen tıkırtılar veya rezonans bir araç kalitesi sorunu yaratabilir.
Bu nedenle OEM geliştirme sürecinde mühendisler, termal performansı ve mekanik davranışı birlikte değerlendirirler.
Tipik tasarım hususları şunları içerir:
Kabartma, doğru termal mühendisliğin bir alternatifi olarak görülmemelidir. Bir otomotiv ısı kalkanının termal performansı, yalnızca yüzey deseninden ziyade tüm kuruluma bağlıdır.
Önemli faktörler şunları içerir:
Kabartmalı geometrinin, ince bir kalkanın tasarlanan ayrıklığını veya yapısal şeklini korumaya yardımcı olduğu durumlarda, tutarlı termal performansa dolaylı olarak katkıda bulunabilir. Ancak en belirgin mühendislik katkısı, sadece sıcaklık direncini artırmaktan ziyade yapısal olmasıdır.
Birçok rijit otomotiv ısı kalkanı, sıcak yüzeye doğrudan bastırılmak yerine ondan ayrıldığında en etkili şekilde çalışır.
Bunun nedeni basittir: doğrudan metalden metale temas, iletken bir ısı yolu oluşturur.
Egzoz bileşeni ile kalkan arasında kontrollü bir boşluk olduğunda, tasarım doğrudan iletimi azaltabilir ve kalkanı öncelikle korunan tarafa ulaşan radyant ısıyı yönetmek için kullanabilir.
Bu, mühendislerin kabartmalı bir levhayı tek başına belirtmek yerine tüm düzeneği değerlendirmeleri gerektiği anlamına gelir.
İlgili sorular şunları içerir:

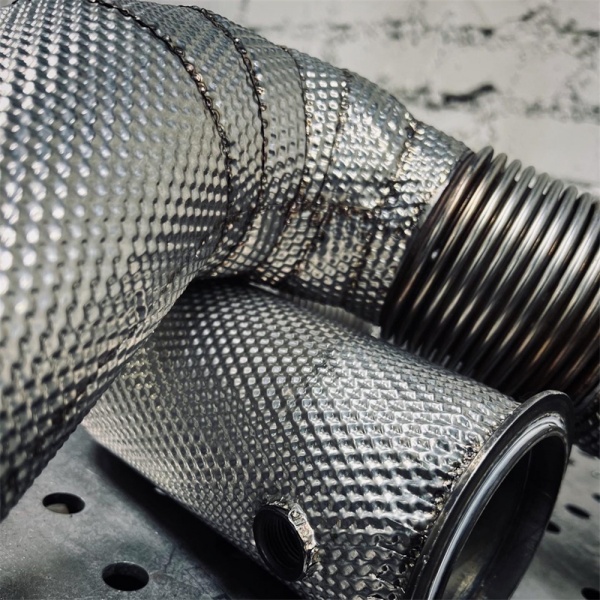

Paslanmaz çelik, zorlu egzoz ortamlarında bulunan rijit ısı kalkanları için sıklıkla kullanılır. Tekrarlanan ısıtma ve soğutmaya maruz kaldığında faydalı mekanik dayanıklılık, korozyon direnci ve dayanıklılık sağlar.
İnce paslanmaz çelik kabartıldığında, yapılandırılmış yüzey rijitliği artırır ve malzemeyi şekillendirilmiş otomotiv bileşenleri için daha uygun hale getirir.
Tipik uygulamalar kabartmalı paslanmaz çelik termal bariyer levhası şunları içerir:
Nihai paslanmaz çelik kalitesi; uygulama ortamına, korozyon koşullarına, şekillendirme gereksinimlerine ve termal göreve göre seçilmelidir.
Alüminyum farklı bir tasarım mantığını izler.
Araç termal yönetimindeki birincil cazibesi, iyi şekillendirilebilirlik ve faydalı radyant ısı kalkanı özellikleri ile birleştirilmiş düşük ağırlıktır. Bu, onu en şiddetli egzoz sıcak bölgelerinden uzağa yerleştirilen büyük paneller için özellikle pratik hale getirir.
BSTFLEX kabartmalı alüminyum ısı kalkanı malzemesi aşağıdaki gibi uygulamalar için kullanılabilir:
Kabartma, özellikle alüminyum için kullanışlıdır çünkü geniş ve ince paneller aksi takdirde nispeten esnek olabilir. Şekillendirilmiş bir yüzey, temel malzemeyle ilişkili ağırlık avantajını korurken yapısal davranışlarını iyileştirir.
| Tasarım Faktörü | Kabartmalı Alüminyum | Kabartmalı Paslanmaz Çelik |
|---|---|---|
| Birincil Avantaj | Düşük ağırlık | Zorlu sıcak bölgelerde dayanıklılık |
| Tipik Kurulum | Araç altı, zemin, motor bölmesi ve ikincil bariyerler | Egzoz manifoldu, konvertör, susturucu ve sıcak taraf egzozu |
| Panel Ağırlığı | Daha düşük | Benzer geometri için daha yüksek |
| Şekillendirilebilirlik | Hafif şekillendirilmiş parçalar için çok uygundur | Güçlü şekillendirilmiş egzoz kalkanları için uygundur |
| Mekanik Sağlamlık | Ağırlığın öncelikli olduğu yerler için uygundur | Mekanik talebin daha yüksek olduğu yerlerde tercih edilir |
| Kabartma Faydası | Hafif levhayı sertleştirir | Rijit ince mastarlı yapıyı destekler |
Doğru seçim, yalnızca kabartmaya göre değil, termal bölge ve mekanik ortama göre belirlenir.
Bazı egzoz sistemleri, geleneksel alüminyum veya standart paslanmaz çelik kalkanlara normalde atanan koşulların ötesinde çalışır. Yüksek çıkışlı turboşarjlı motorlar, motor sporları sistemleri ve özel endüstriyel egzoz tertibatları daha yüksek performanslı nikel alaşımları gerektirebilir.
Bu uygulamalar için BSTFLEX ayrıca şunları da tedarik eder: Alloy 625 Inconel ısı kalkanı malzemesi.
Inconel, aşırı termal maruziyet, oksidasyon direnci ve yüksek sıcaklık mekanik performansı daha yüksek malzeme maliyetini haklı çıkardığında genellikle dikkate alınır.
Bu nedenle, her otomotiv ısı kalkanı için otomatik bir yükseltme yerine, zorlu çalışma koşulları için bir mühendislik seçeneği olarak değerlendirilmelidir.
Her termal bariyer için uygun evrensel bir kabartmalı desen yoktur.
Üretim sürecine ve bileşen gereksinimlerine bağlı olarak, metal bir ısı kalkanı şunları kullanabilir:
Desen; gerekli sertliğe, sac kalınlığına, şekillendirme yönüne ve bitmiş parça geometrisine göre seçilmelidir.
Karmaşık bir desen otomatik olarak daha iyi değildir. Amaç, üretilebilirliği korurken yeterli yapısal stabiliteyi oluşturmaktır.

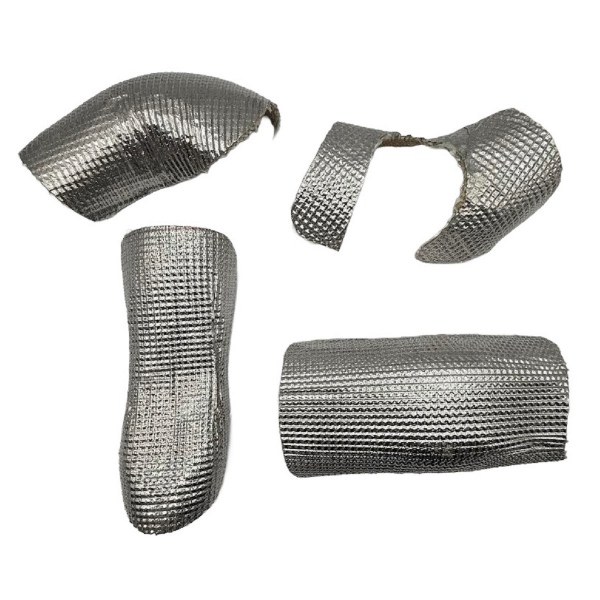

Isı kalkanı malzemesi, ilk sac veya rulo üretildikten sonra genellikle ayrıca preslenir, çekilir, bükülür veya kesilir.
Bu nedenle, kabartma işlemi sonraki şekillendirme işlemleriyle uyumlu olmalıdır.
Aşırı agresif bir desen, derin çekmeye engel olabilir veya karmaşık bir parçada öngörülemeyen malzeme akışına neden olabilir. Çok sığ bir desen ise gerekli rijitliği sağlamakta yetersiz kalabilir.
Bu nedenle OEM ısı kalkanı geliştirme süreci, aşağıdakiler dahil olmak üzere üretim operasyonlarının sırasını dikkate almalıdır:
En yaygın tedarik hatalarından biri, metal bir ısı kalkanını yalnızca malzeme ve kalınlığa göre talep etmektir.
Örneğin:
"Paslanmaz çelik ısı kalkanı sacına ihtiyacımız var."
Bu bilgi, güvenilir bir otomotiv parçası tanımlamak için yeterli değildir.
Alıcı ayrıca şunları da dikkate almalıdır:
Aynı sac kalınlığı; alaşıma, desene ve bitmiş geometriye bağlı olarak çok farklı davranışlar sergileyebilir.
Farklı müşteriler, üretim zincirinin farklı aşamalarında termal koruma malzemeleri satın alırlar.
Bir egzoz presleme şirketi, daha sonra preslenerek bitmiş kalkanlara dönüştürülecek kabartmalı sac veya rulo talep edebilir. Bir otomotiv yan sanayi tedarikçisi ise bunun yerine teknik resme göre üretilmiş şekillendirilmiş bir parça talep edebilir.
Fiyat teklifi isterken, alıcılar neye ihtiyaç duyduklarını açıkça belirtmelidir:
Bu ayrım, B2B ısı kalkanı tedariki için özellikle önemlidir çünkü kalıplama, boyutsal toleranslar ve üretim hacmi üretim yöntemini önemli ölçüde etkileyebilir.
Kabartmalı metal ısı bariyerleri, bir ısı kaynağı ile ısıya duyarlı bir bileşen arasında sert ve hafif bir kalkana ihtiyaç duyulan her yerde bir araç genelinde bulunabilir.
Kalkan, manifolddan ve yakındaki bileşenlerden açıklığı korurken motor titreşimine ve tekrarlanan termal döngüye dayanmalıdır.

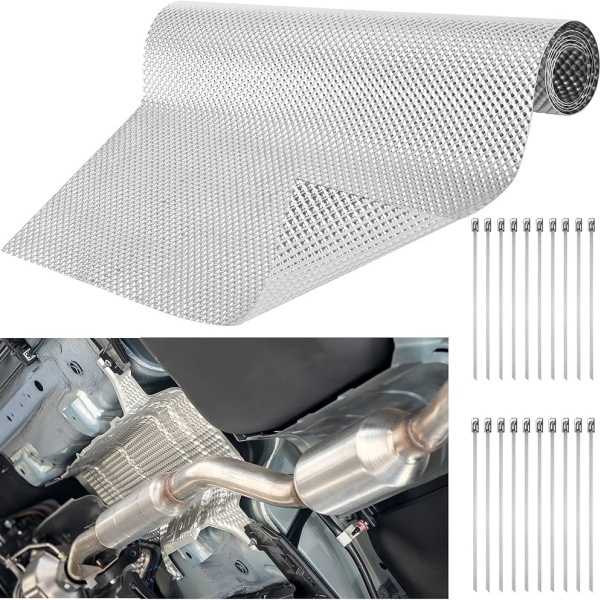

Konvertörlerin etrafındaki ısı kalkanları, bitişik zemin yapılarını, kabloları ve diğer gövde altı sistemlerini yoğun radyant ısıdan korur.
Uzun gövde altı egzoz hatları, boruların araç zemininin, yakıt sistemlerinin veya gövde yapılarının yakınından geçtiği yerlerde genellikle koruma gerektirir.
Susturucuların etrafındaki geniş kalkan yüzeyleri, düşük ağırlık ve yeterli panel sertliği kombinasyonundan yararlanır.
Kompakt turboşarjlı motor bölmeleri, ciddi paketleme ve termal yönetim zorlukları yaratır. Çalışma ortamına göre paslanmaz çelik veya daha yüksek performanslı alaşımlar düşünülebilir.
Hafif alüminyum bariyerler; kabloları, emme bileşenlerini, elektronik aksamı ve gövde panellerini egzoz tarafındaki bileşenlerin ürettiği radyant ısıdan korumaya yardımcı olabilir.
Teknoloji sadece binek araçlarla sınırlı değildir.
Kabartmalı metal ısı kalkanları şunlarda da kullanılabilir:
Bu uygulamalar dayanıklılığa daha fazla önem verebilir çünkü motorlar kir, su, titreşim ve mekanik darbelere maruz kalırken yüksek yük altında uzun süre çalışabilir.
Faydalı bir RFQ, tedarikçinin hem malzeme gereksinimini hem de bitmiş uygulamayı anlaması için yeterli bilgiyi sağlamalıdır.
| Şartname Öğesi | Sağlanacak Bilgiler |
|---|---|
| Uygulama | Egzoz manifoldu, katalitik konvertör, gövde altı, turbo, susturucu, motor bölmesi veya diğer konumlar |
| Ana Malzeme | Alüminyum, paslanmaz çelik, Inconel veya önerilecek malzeme |
| Kalite | Zaten belirtilmişse gerekli alaşım kalitesi |
| Kalınlık | Nominal sac kalınlığı veya kabul edilebilir aralık |
| Kabartma | Mevcut desen, numune veya gerekli yapısal hedef |
| Boyutlar | Genişlik, uzunluk veya rulo spesifikasyonu |
| İşleme | Sac, boş parça, damgalama, şekillendirme veya bitmiş bileşen |
| Çizim | Mevcutsa 2D çizim, 3D model veya fiziksel numune |
| Miktar | Prototip miktarı ve beklenen yıllık talep |
BSTFLEX, ham ısı kalkanı malzemesinden özelleştirilmiş OEM uygulamalarına kadar termal yönetim projelerini destekler.
Mevcut seçenekler şunları içerebilir:
Güncel ürün seçenekleri için bkz:
Kabartmalı ısı kalkanı malzemesi, yükseltilmiş ve girintili bir yüzey deseni ile mekanik olarak şekillendirilmiş metal sac veya folyodur. Kabartmalı geometri, ince bir sacın yapısal sertliğini artırır ve onu hafif otomotiv termal bariyerleri için uygun hale getirir.
Çukurlar veya diğer kabartmalı özellikler, ince metale üç boyutlu geometri katar. Bu, panel sertliğini artırabilir ve bir ısı kalkanının titreşim ve termal döngü altında tasarlanmış şeklini korumasına yardımcı olabilir.
Birçok ince ölçülü otomotiv kalkanı için kabartma, yapısal avantajlar sunar çünkü şekillendirilmiş yüzey, benzer malzeme ve kalınlıktaki tamamen düz bir saca göre bükülmeye karşı daha dirençlidir. Uygun yapı yine de uygulamaya bağlıdır.
Hayır. Malzemenin yüksek sıcaklık kapasitesini temel alaşım belirler. Kabartma, sacın geometrisini ve mekanik davranışını değiştirir; alüminyumu veya paslanmaz çeliği daha yüksek sıcaklığa dayanıklı bir alaşıma dönüştürmez.
Alüminyum, hafif radyant bariyerler ve geniş alanlı kalkanlar için caziptir. Paslanmaz çelik ise genellikle daha zorlu egzoz tarafı ortamlarında tercih edilir. Malzeme seçimi; termal yük, ağırlık, korozyon, titreşim ve montaj konumuna göre yapılmalıdır.
Inconel 625 gibi nikel bazlı alaşımlar, yüksek sıcaklıkta mekanik performansın ve oksidasyon direncinin önemli olduğu ağır termal ortamlar için düşünülebilir. Bunlar genellikle daha yüksek malzeme maliyetini haklı çıkaran uygulamalar için ayrılmıştır.
Evet. Kabartma geometrisi; malzeme kalınlığına, bitmiş parça boyutlarına, şekillendirme gereksinimlerine ve üretim hacmine göre geliştirilebilir. Müşteriler değerlendirme için çizimler, numuneler veya mevcut bir ısı kalkanı sağlayabilirler.
Projeye bağlı olarak malzeme, ileri işleme için tedarik edilebilir veya uygulamaya özel parçalar haline getirilebilir. Teklif taleplerinde (RFQ) sac, boş parça, şekillendirilmiş bileşenler veya bitmiş OEM ısı kalkanlarından hangisinin gerektiği belirtilmelidir.
Kabartmalı bir otomotiv ısı kalkanının değeri sadece yüzey deseninden gelmez. Geometri, malzeme ve montaj tasarımının birlikte kullanılmasından gelir.
Doğru seçilmiş bir kabartma deseni, ince metale daha fazla yapısal stabilite kazandırabilir, hafif yapıları destekleyebilir ve bitmiş bir ısı kalkanının gerçek araçlarda bulunan titreşim ve termal döngüye dayanmasına yardımcı olabilir. Alüminyum, paslanmaz çelik ve Inconel, kalkanın çalışacağı termal bölgeye göre seçilebilir.
OEM egzoz sistemleri, motor bölmeleri, katalitik konvertörler, turboşarjlar veya araç altı uygulamaları için BSTFLEX, uygun bir kabartmalı metal ısı kalkanı çözümü geliştirmek üzere çizimleri, numuneleri ve çalışma gereksinimlerini inceleyebilir.
Mühendislik incelemesi, numune veya fiyat teklifi talep etmek için gerekli malzeme, kalınlık, boyutlar, çizim, yıllık miktar ve uygulama bilgilerini gönderin.
