OÖzel Şekilli Alüminize Fiberglas Otomotiv Isı KalkanıIsı yalıtım kalkanı, koruduğu hortum, boru, kablo demeti, sensör, valf, konektör veya mekanik aksamın geometrisine göre üretilen esnek bir termal koruma bileşenidir. Standart düz ısı yalıtım kılıfından farklı olarak, her bir kalkan düz bir desen, katlanmış bir kapak, dal şeklinde bir sargı veya tamamen şekillendirilmiş üç boyutlu bir muhafaza olarak geliştirilebilir.
Yansıtıcı alüminyum dış yüzey, egzoz manifoldlarından, turboşarjlardan, EGR sistemlerinden ve diğer sıcak motor parçalarından yayılan ısı transferini azaltmaya yardımcı olur. Fiberglas kumaş, yapısal takviye ve termal yalıtım sağlar. Uygulama daha fazla termal izolasyon, yastıklama veya gürültü azaltma gerektirdiğinde, fiberglas izolasyon, önceden oksitlenmiş elyaf keçe veya karbonize keçe gibi ek katmanlar eklenebilir.
BSTFLEX, bu özel otomotiv ısı kalkanlarını müşteri çizimlerinden, orijinal örneklerden, CAD verilerinden veya montaj ölçümlerinden yola çıkarak üretmektedir. Boyutlar, katman yapısı, bağlantı yöntemi, kenar işleme ve kesimler, OEM üretimi, yedek parça programları ve uygulamaya özel termal yönetim projeleri için uyarlanabilir.
Bileşene Özel Esnek Termal Koruma
Modern motor bölmeleri, egzoz borularına, turboşarj gövdelerine, katalitik konvertörlere ve egzoz gazı arıtma sistemlerine yakın konumlandırılmış ısıya duyarlı bileşenler içerir. Geleneksel silindirik bir manşon, dallanmaların, bağlantı noktalarının, klipslerin, sensörlerin veya bileşen çapındaki değişikliklerin etrafına tam olarak oturmayabilir.
Bu özel şekilli otomotiv ısı kalkanı, bu özellikler göz önünde bulundurularak tasarlanmıştır. Elektrik konektörleri, montaj braketleri, dallar, klipsler ve servis noktaları için açıklıklar yerleştirilebilir. Katlama çizgileri ve birleştirme bölümleri, bitmiş kalkanın altındaki bileşene gereksiz baskı uygulamadan düzensiz profilleri takip etmesini sağlar.
Tasarıma bağlı olarak, bitmiş parça şu şekilde işlev görebilir:otomotiv termal koruma kılıfı, Aesnek ısı kalkanı pediGeçmeli bir ısı yalıtım kapağı veya bileşene özel bir yalıtım kapağı.
Mevcut Çok Katmanlı Yapılar
Katman düzenlemesi, yayılan ısı kaynağına, mevcut montaj alanına, gerekli esnekliğe, aşınmaya maruz kalmaya ve hedef bileşen sıcaklığına göre seçilir. Yaygın yapılar şunlardır:
| Yapı | Tipik Katman Düzeni | Önerilen Kullanım |
|---|---|---|
| Hafif yansıtıcı kalkan | Fiberglas kumaşlı alüminyum yansıtıcı katman | Isı yansıtma ve düşük montaj ağırlığının öncelikli olduğu uygulamalar |
| Yalıtımlı üç katmanlı kalkan | Alüminyum yüzey, fiberglas kumaş ve ısı yalıtım katmanı | Yoğun ısı kaynaklarına yakın yerlere monte edilmiş hortumlar, kablolar ve bileşenler. |
| Keçe destekli ısı kalkanı | Alüminyum yüzeyli fiberglas, önceden oksitlenmiş elyaf keçe veya karbonize keçe ile birlikte. | Ek ısı yalıtımı, yastıklama veya ses yalıtımı gerektiren uygulamalar |
| Çift taraflı yapı | Uygulamaya özel dış ve iç yüzeyler ile yalıtım çekirdeği. | Her iki taraftan da koruma gerektiren veya kontrollü yüzey teması gerektiren karmaşık düzenekler |
| Kaplamalı yapı | Alüminyum kaplı dış katman ve uygulamaya özel kaplamalı kumaş veya korumalı iç yüzey. | Sıvılara, aşınmaya, yıpranmaya veya çevresel etkilere karşı daha iyi direnç gerektiren uygulamalar |
Malzeme kalınlığı, ağırlığı ve katman sayısı sabit değildir. BSTFLEX, izin verilen montaj alanı ve müşteri tarafından sağlanan termal koşullar doğrultusunda yapıyı geliştirebilir.
İki Boyutlu ve Üç Boyutlu Tasarımlar
İki Boyutlu Isı Kalkanları
Düz ve hafifçe katlanmış koruyucu kalkanlar, bir parçanın bir tarafını korumak veya bir hortumu, kabloyu veya plastik parçayı yakındaki bir ısı kaynağından ayırmak için uygundur. Bunlar, çıtçıtlar, klipsler, halkalar veya mevcut araç donanımı ile takılmadan önce yuvalar, montaj delikleri ve şekillendirilmiş kenarlarla kalıplanabilir.
Üç Boyutlu Isı Kalkanları

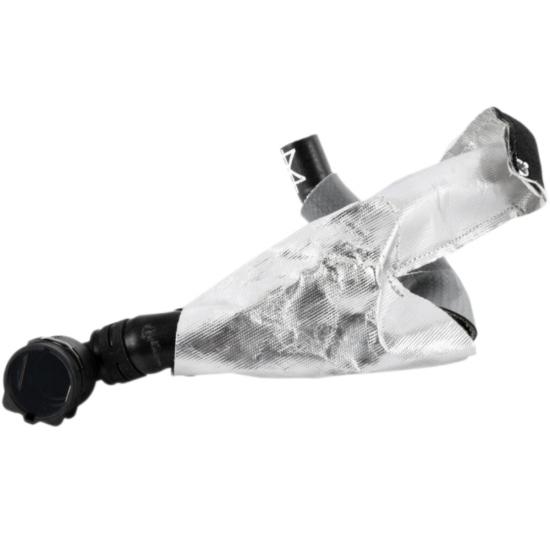

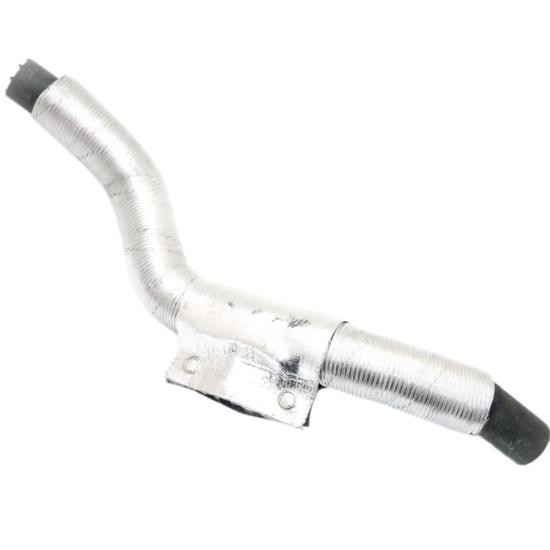

Üç boyutlu koruyucu kapaklar, birden fazla kesilmiş panelin birleştirilmesiyle bileşene özel bir kapak oluşturularak üretilir. Bu yapı, dirsekleri, hortum dallarını, valf gövdelerini, konektör muhafazalarını, çap değişikliklerini ve kısıtlı montaj alanlarını karşılayabilir. Koruyucu kapak, kalıcı olarak monte edilmiş bir bileşen olarak veya hortum veya kablo tertibatı araca takıldıktan sonra takılmak üzere açılabilir bir sargı olarak tedarik edilebilir.
Kapatma ve Kurulum Seçenekleri

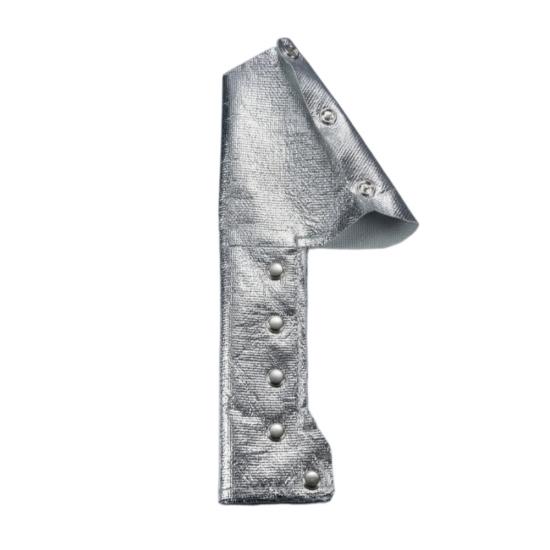

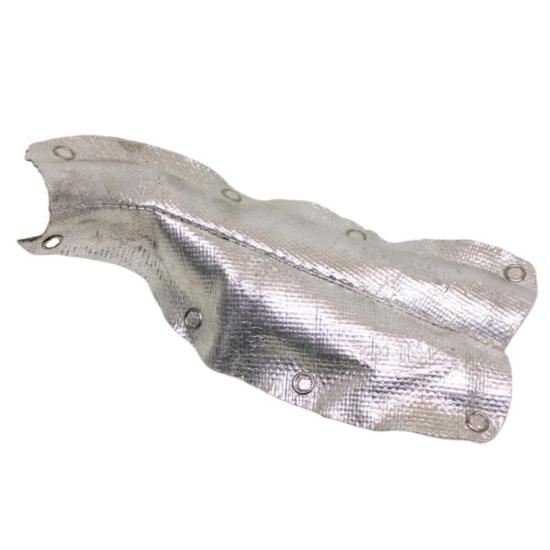

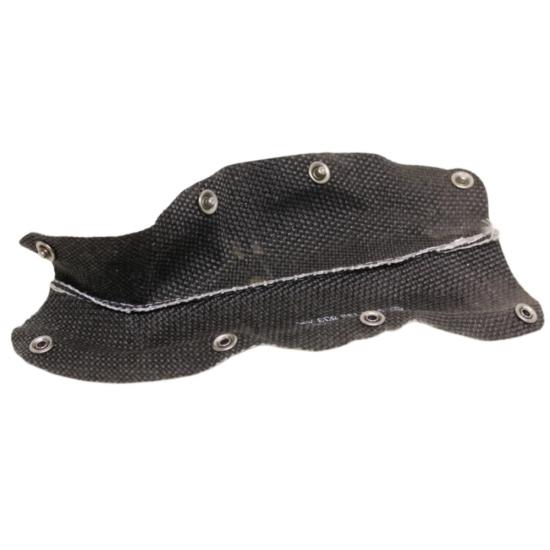

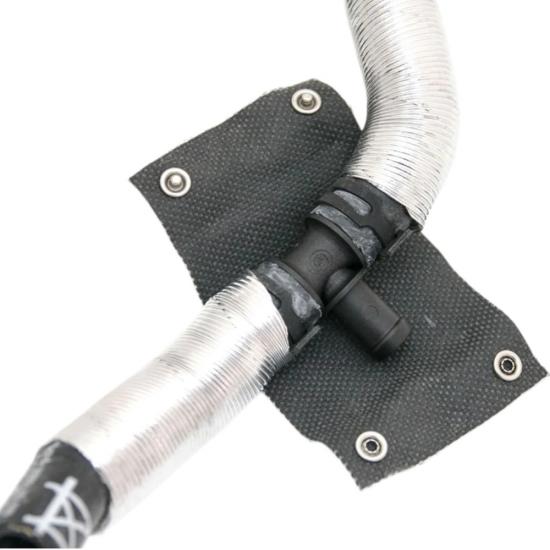

- Paslanmaz çelik çıtçıtlar:Koruyucu kalkanın açılmasına, takılı bir parçanın etrafına yerleştirilmesine ve hortumu veya kabloları ayırmadan kapatılmasına olanak tanır.
- Perçinli yapı:Seçilen bölümleri birleştirir ve tekrarlanan hareketlere veya montaj yüklerine maruz kalan yerleri güçlendirir.
- Halkalar ve montaj delikleri:Klipsler, yaylar, bağlar veya mevcut araç bağlantı elemanları için tanımlanmış bağlantı noktaları sağlayın.
- Dikilmiş kenarlar ve şekillendirilmiş dikişler:Gerekli geometriyi korurken, gevşek lifleri ve kenar aşınmasını kontrol altında tutun.
- Kombine bağlantı sistemleri:Montaj ve bakım işlemlerini kolaylaştırmak için bir bölgede sabit bağlantılar, diğer bölgede ise sökülebilir kapaklar kullanın.
Bağlantı elemanının tipi ve konumu, kalıp geliştirme aşamasında belirlenir. Tasarım, servis edilebilir konektörlere, kelepçelere ve sensörlere erişimi korurken güvenli bir tutma sağlamalıdır.
Ürün Özellikleri
| Ürün türü | Özel şekilli esnek otomotiv ısı kalkanı |
|---|---|
| Birincil dış yüzey | Yansıtıcı alüminyum folyo veya uygulamaya özel alüminyum kaplama |
| Takviye katmanı | Dokuma fiberglas kumaş |
| İsteğe bağlı yalıtım | Cam elyaf mat, önceden oksitlenmiş elyaf keçe, karbonize keçe veya diğer onaylanmış yalıtım malzemeleri |
| Yapılandırma | İki boyutlu, katlanmış, sarılmış veya üç boyutlu özel geometri |
| Üretim yöntemleri | Kalıp kesimikesme, kalıp kesme, dikiş, katlama, perçinleme ve çıtçıt takma |
| Kapatma seçenekleri | Paslanmaz çelik çıtçıtlar, halkalar, perçinler, klipsler veya uygulamaya özel bağlantı elemanları |
| Kenar işleme | Yapının şekline göre dikilmiş, katlanmış, bağlanmış veya güçlendirilmiş. |
| Şekil | Müşteri çizimine, CAD verilerine, numuneye veya montaj ölçülerine göre üretilir. |
| Kalınlık | Yalıtım performansına ve mevcut montaj alanına göre özelleştirilmiştir. |
| Sıcaklık derecesi | Seçilen laminat, yalıtım, iplik, bağlantı elemanları ve maruz kalma koşullarına göre belirlenir. |
| Üretim hizmeti | Prototip geliştirme, numune onayı ve seri üretim |
| Tipik pazarlar | Binek araçlar, ticari araçlar, arazi ekipmanları, tarım makineleri ve endüstriyel motorlar |
Sıcaklık performansı, komple bir sistem olarak değerlendirilmelidir. Sürekli ortam sıcaklığı, radyasyon kaynağı sıcaklığı, ısı kaynağına olan mesafe, hava akışı, temas koşulları ve maruz kalma süresi çok farklı sonuçlar doğurabilir. BSTFLEX, gerçek çalışma koşullarını inceledikten sonra laminat ve izolasyon sistemini seçer.
Tipik Otomotiv Uygulamaları
- Motor kablo demetleri ve elektrik bağlantı tertibatları
- Yakıt hatları, fren hatları ve sıvı transfer hortumları
- EGR boruları, EGR hortumları ve egzoz gazı arıtma hatları
- DEF enjektör hatları ve ilgili son işlem bileşenleri
- Vakum hatları ve emisyon kontrol boruları
- Sıcaklık, basınç ve egzoz sistemi sensörleri
- Plastik vanalar, T bağlantılar, kaplinler ve hızlı bağlantı elemanları
- Turboşarjın yanındaki hortumlar ve kablo yönlendirmesi
- Egzoz manifoldları ve katalitik konvertörlerin yakınındaki bileşenler
- Ek bir keçe katmanı gerektiren sese duyarlı aksamlar
Özel Şekilli Isı Kalkanı Neden Kullanılmalı?
Düzensiz Geometriler İçin Koruma
Özel olarak tasarlanmış bu model, standart boru şeklindeki kılıflara göre dalları, dirsekleri ve çap değişikliklerini daha yakından takip eder. Bu, korunması en zor olan bölgelerde termal korumanın sağlanmasına yardımcı olur.
Parça Montajından Sonra Kurulum
Mevcut bir hortumun, borunun veya kablo demetinin etrafına geçmeli bir ısı kalkanı takılabilir. Bu, araç montajı, bakımı veya değiştirilmesi sırasında korunan bileşenin bağlantısının kesilmesi ihtiyacını ortadan kaldırabilir.
Hafif ve Esnek Ambalaj
Tekstil tabanlı yapı, sert metal bir kalkanın ağırlığı ve montaj gereksinimleri olmadan termal koruma sağlayabilir. Özellikle ambalaj alanının sınırlı olduğu veya korunan düzeneğin bir miktar hareket özgürlüğüne ihtiyaç duyduğu durumlarda kullanışlıdır.
Uygulamaya Özgü Termal Performans
Yansıtıcı yüzey, fiberglas takviyesi ve yalıtım çekirdeği bağımsız olarak ayarlanabilir. Bu, her uygulamada aynı malzeme kalınlığının kullanılmasını zorunlu kılmak yerine, gerekli sıcaklık düşüşüne göre kalkanın geliştirilmesine olanak tanır.
Hizmet Erişimi
Sökülebilir kapaklar, ısı kalkanına zarar vermeden konektörleri, kelepçeleri, sensörleri ve hortum yüzeylerini incelemeyi mümkün kılar.
Esnek Tekstil Isı Kalkanı ile Sert Metal Isı Kalkanı Karşılaştırması
| Tasarım Hususları | Özel Flesnek Isı Kalkanı | Sert Metal Isı Kalkanı |
|---|---|---|
| Karmaşık hortum ve kablolama geometrisi | Dalların ve düzensiz şekillerin etrafına sıkıca sarılabilir. | Genellikle ek boşluk ve montaj noktaları gerektirir. |
| Birleştirilmiş bir bileşen üzerine kurulum | Açılabilir tasarımlar, bileşenin bağlantısı kesilmeden monte edilebilir. | Montaj, braketlerin, cıvataların veya bileşenlerin sökülmesini gerektirebilir. |
| Hareket ve titreşim | Esnek yapı, sınırlı bileşen hareketine uyum sağlayabilir. | Temas ve titreşim kaynaklı gürültüyü önlemek için yeterli boşluk gereklidir. |
| Ağırlık | Genellikle hafif | Alaşıma, kalınlığa ve şekillendirilmiş geometriye bağlıdır. |
| Darbe direnci | Korunaklı yerler ve esnek montajlar için uygundur. | Genellikle önemli mekanik darbe korumasının gerekli olduğu durumlarda tercih edilir. |
| Özelleştirme | Desenler, katmanlar ve bağlantı elemanları, ayrı ayrı bileşenler için değiştirilebilir. | Genellikle özel şekillendirme ve damgalama aletleri gerektirir. |
Bu iki teknoloji her uygulamada birbirinin yerine kullanılamaz. Esnek alüminize fiberglas ısı kalkanı genellikle hortumlar, hatlar, kablolar, sensörler ve düzensiz bileşen düzenekleri için tercih edilir. Yapısal sağlamlık, darbe direnci veya belirli bir hava boşluğu gerektiğinde ise sert metal ısı kalkanı daha uygun olabilir.
OEM Tasarım ve Geliştirme Süreci
- Başvuru değerlendirmesi:Isı kaynağını, korunacak bileşeni, kurulum alanını, maruz kalma süresini ve hedef sıcaklığı belirtin.
- Geometri tekrarı:Çizim, CAD dosyası, fiziksel örnek, kağıt model veya net montaj ölçüleri gönderin.
- Malzeme seçimi:BSTFLEX, yansıtıcı yüzey, fiberglas takviyesi, yalıtım çekirdeği, iplik ve kapatma sistemini önermektedir.
- Prototip üretimi:Uygunluk değerlendirmesi için ilk örnek kesilir, dikilir ve bir araya getirilir.
- Uygunluk ve performans onayı:Müşteri, montaj açıklığını, kapatma konumunu, bileşen erişimini ve termal performansı kontrol eder.
- Üretim onayı:Tekrar üretim için nihai kalıp, malzeme ve işçilik gereksinimleri kaydedilir.
Özel Isı Kalkanı Fiyat Teklifi İçin Gerekli Bilgiler
Doğru bir tavsiye ve fiyat teklifi hazırlayabilmemiz için lütfen aşağıdaki bilgilerin mümkün olduğunca tamamını sağlayın:
- Çizim, CAD dosyası, fiziksel örnek veya gerekli bitmiş ölçüler
- Koruma altına alınan parçanın açıklaması veya fotoğrafı
- Isı kaynağı ve kalkanla olan yaklaşık mesafe
- Sürekli ve en yüksek ortam sıcaklıkları
- Korunan bileşenin izin verilen maksimum sıcaklığı
- Mevcut montaj mesafesi
- Tercih edilen çıkarılabilir veya kalıcı sabitleme yöntemi
- Yağa, yakıta, suya, aşınmaya veya titreşime karşı gerekli direnç.
- Prototip miktarı ve tahmini yıllık talep
- Uygulanabilir test standartları veya müşteri spesifikasyonları
BSTFLEX tarafından Özel Üretim
BSTFLEX, OEM üreticileri, sistem tedarikçileri, mühendislik şirketleri ve yedek parça distribütörleri için esnek otomotiv termal koruma ürünleri geliştirir. Ürünler, onaylı çizimlerden üretilebilir veya çizim verileri mevcut olmadığında orijinal bir örnekten tersine geliştirme yöntemiyle üretilebilir.
Özel hizmetler arasında malzeme laminasyonu, kalıp geliştirme, hassas kesim, dikiş, kenar takviyesi, çıtçıt montajı, halka yerleştirme, perçinleme, prototip üretimi ve özel ambalajlama yer almaktadır. Nitelikli üretim programları için özel etiketli ve müşteri tarafından belirtilen ambalaj seçenekleri mevcuttur.
Ek seçenekleri keşfedinalüminyum kaplı ısı koruyucu kılıflarbizimkini karşılaştırınÇıtçıtlı kapatmalı standart ısı yansıtıcı kolveya inceleyinkalıp kesimli ısı yansıtıcı matDüz termal bariyer uygulamaları için.
Sıkça Sorulan Sorular
Özel şekillendirilmiş alüminize fiberglas otomotiv ısı kalkanı nedir?
Bu, belirli bir otomotiv bileşenine uyacak şekilde kesilip monte edilen esnek, çok katmanlı bir ısı yalıtım bariyeridir. Yansıtıcı alüminyum yüzeyi fiberglas takviyesiyle birleştirir ve ek yalıtım katmanları içerebilir.
Bu ürün bir kılıf mı, ped mi yoksa ısı kalkanı örtüsü mü?
Son sınıflandırma, geometrisine bağlıdır. Hortum için sarılabilir bir kılıf, bölgesel koruma için düz veya katlanmış bir ped veya bir valf, sensör, konektör veya dallı düzenek için üç boyutlu bir kapak şeklinde üretilebilir.
Koruyucu kalkan, hortum veya kablo demeti sökülmeden takılabilir mi?
Evet. Korunacak parça monte edildikten sonra, paslanmaz çelik çıtçıtlar veya başka bir açılabilir bağlantı sistemi kullanan bir tasarım takılabilir.
BSTFLEX orijinal bir numuneden üretim yapabilir mi?
Evet. Geliştirme, orijinal bir parça, çizim, CAD dosyası, fiziksel şablon veya detaylı montaj ölçülerinden başlayabilir. Seri üretime geçmeden önce bir prototipin onaylanması gerekir.
Hangi yalıtım malzemeleri eklenebilir?
Mevcut seçenekler arasında cam elyafı izolasyon, önceden oksitlenmiş elyaf keçe, karbonize keçe ve uygulamaya özel diğer ısı yalıtım malzemeleri bulunmaktadır. Doğru seçim, sıcaklık, kalınlık, esneklik ve çevresel gereksinimlere bağlıdır.
Delikler, yuvalar ve kesikler eklenebilir mi?
Evet. Desen, hortum dalları, elektrik konektörleri, montaj klipsleri, sensörler, cıvatalar ve servis noktaları için açıklıklar içerebilir. Bunların yerleri çizimde tanımlanmalı veya numune montajı sırasında teyit edilmelidir.
Isı kalkanı hangi sıcaklığa dayanabilir?
Her yapı için tek bir sıcaklık derecesi yoktur. Nihai derece, alüminyum kaplama, fiberglas alt tabaka, yalıtım çekirdeği, yapıştırıcı veya laminasyon sistemi, dikiş ipliği, bağlantı elemanları ve maruz kalma süresine bağlıdır. Malzeme seçimi için hem sürekli hem de en yüksek sıcaklık koşullarını dikkate alın.
Bu bir egzoz ısı kalkanı mı?
Normalde egzoz borusunun kendisini yalıtmak yerine, ısıya duyarlı bileşenleri yakındaki egzoz ısısından korur. Korunan tipik bileşenler arasında hortumlar, kablo demetleri, yakıt hatları, EGR hatları, DEF hatları, sensörler ve plastik bağlantı elemanları bulunur.
Yapı malzemelerine kaplama eklenebilir mi?
Evet. Sıvılara, aşınmaya, kirlenmeye veya kenar yıpranmasına karşı direnç gerektiğinde, uygulamaya özel kaplamalı kumaşlar veya korumalı iç yüzeyler değerlendirilebilir. Kaplama, çalışma sıcaklığına ve maruz kalma koşullarına göre seçilmelidir.
Seri üretime geçmeden önce prototipler sağlayabilir misiniz?
Evet. Ürünün tekrarlı üretime onaylanmasından önce, uyumluluk, montaj sırası, bağlantı elemanı konumu, servis erişimi ve termal performansın kontrol edilmesi için prototip üretimi önerilir.
Özel Isı Kalkanı Siparişi
BSTFLEX'e çiziminizi, numunenizi, çalışma sıcaklığınızı, ısı kaynağı bilgilerinizi ve tahmini miktarınızı gönderin. Ekibimiz geometriyi inceleyecek, uygun çok katmanlı bir yapı önerecek ve prototip veya üretim gereksinimleri için bileşene özel bir çözüm hazırlayacaktır.
Fiyat teklifi veya prototip değerlendirmesi için BSTFLEX ile iletişime geçin.
